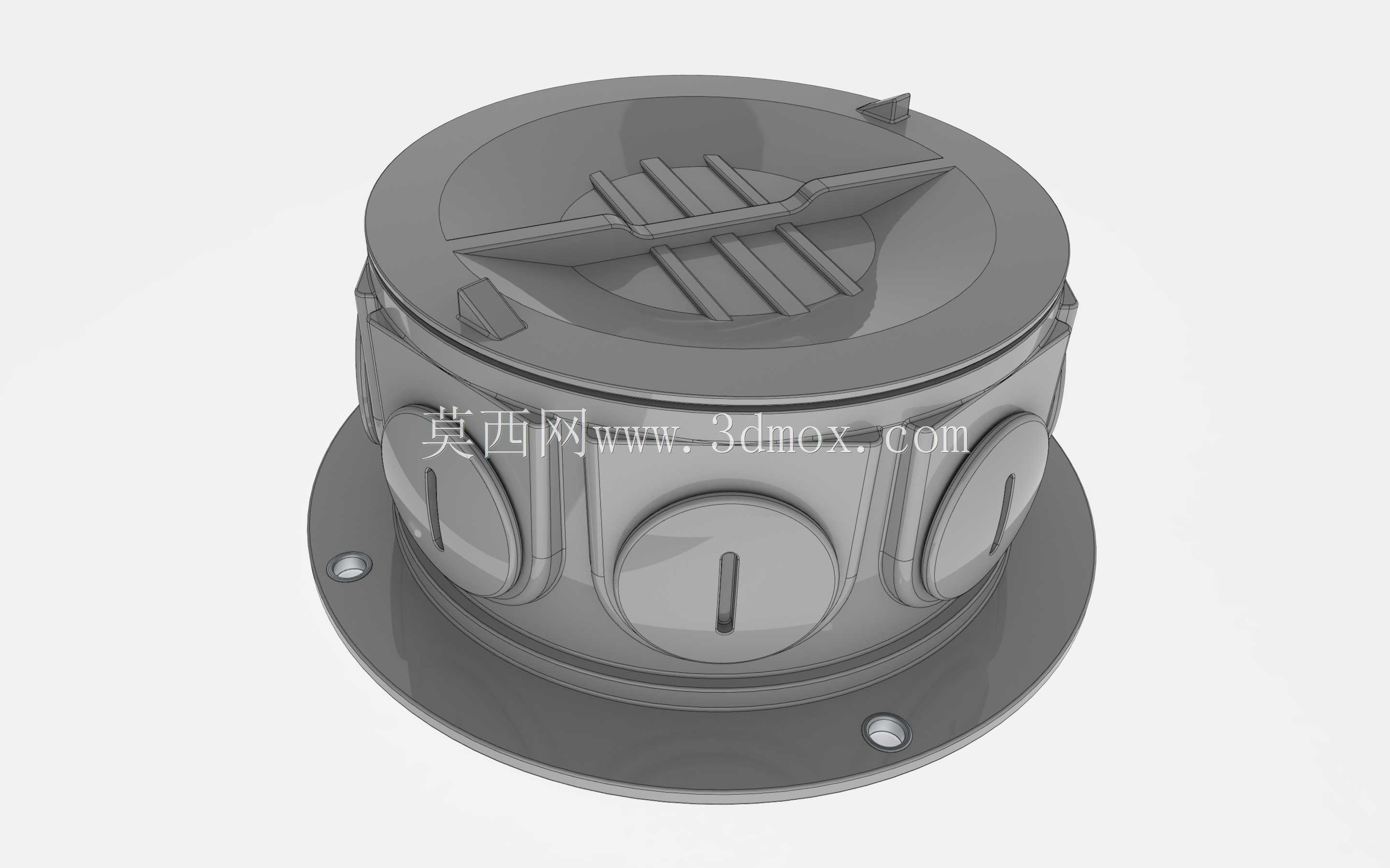

TRUCK-LITE车载圆形多接口接线盒结构

　　这款圆形接线盒主要面向商用车车载电气布线场景设计，适配拖车、货运卡车等车型的底盘、车厢外部电气线路转接需求，解决多路线缆分接、防护的实际工程问题。从结构设计来看，整体采用带法兰边的圆柱式壳体布局，法兰安装边分布在直径5-1/2英寸的圆周上，共设置四个安装孔位，可直接通过标准紧固件固定在车身预设的安装平面上，安装边界清晰，不需要额外设计转接支架，适配现有多数商用车的电气安装位预留尺寸，现场装配时可直接对位锁付，能有效减少现场改装的加工工作量。壳体主体选用高抗冲击、耐化学腐蚀的工程塑料材质，适配车载户外使用的复杂工况，可抵御行车过程中飞溅的碎石冲击、路面带腐蚀性的融雪剂侵蚀，以及日常雨水、扬尘的侵入，保障内部接线节点的稳定性。

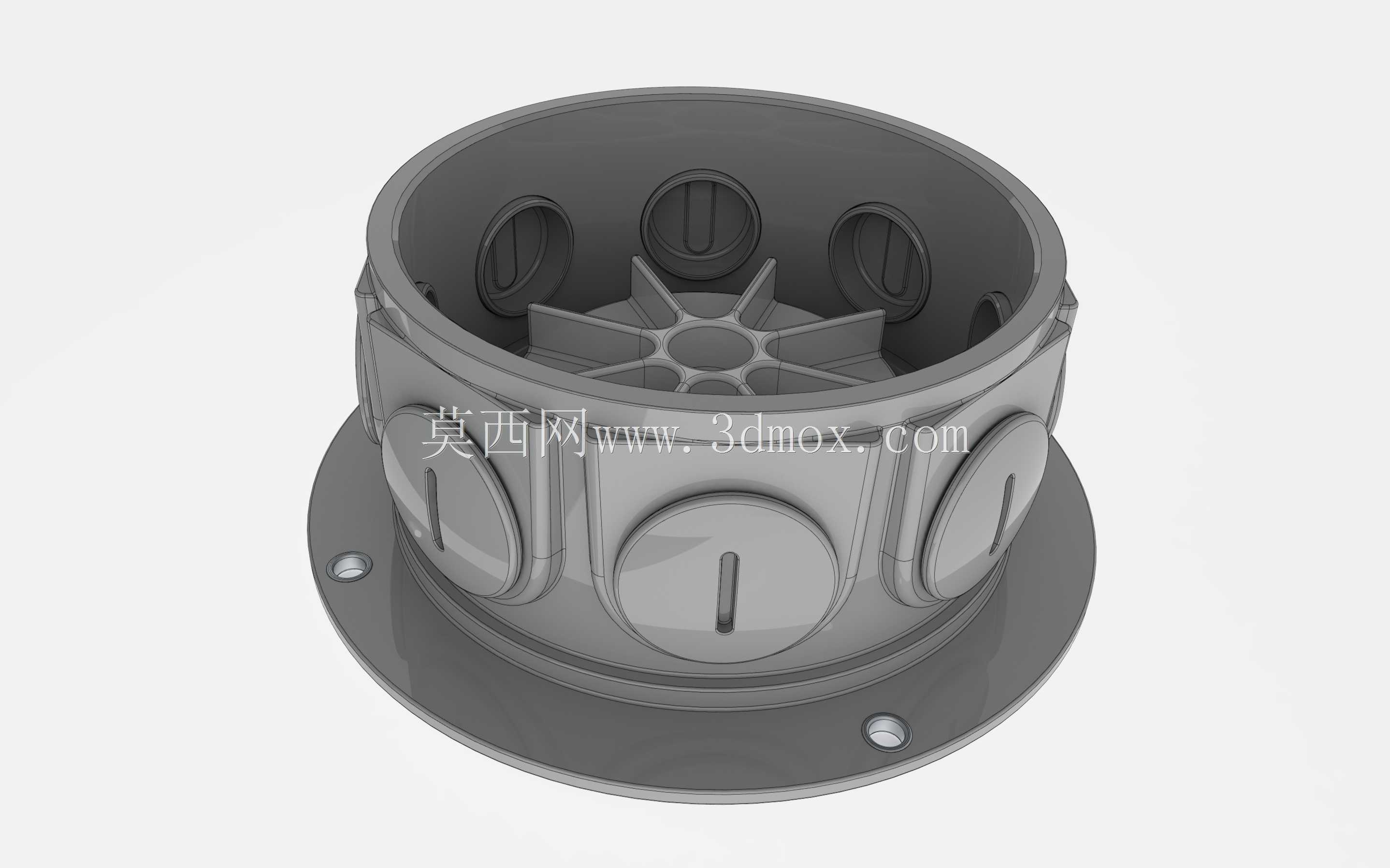

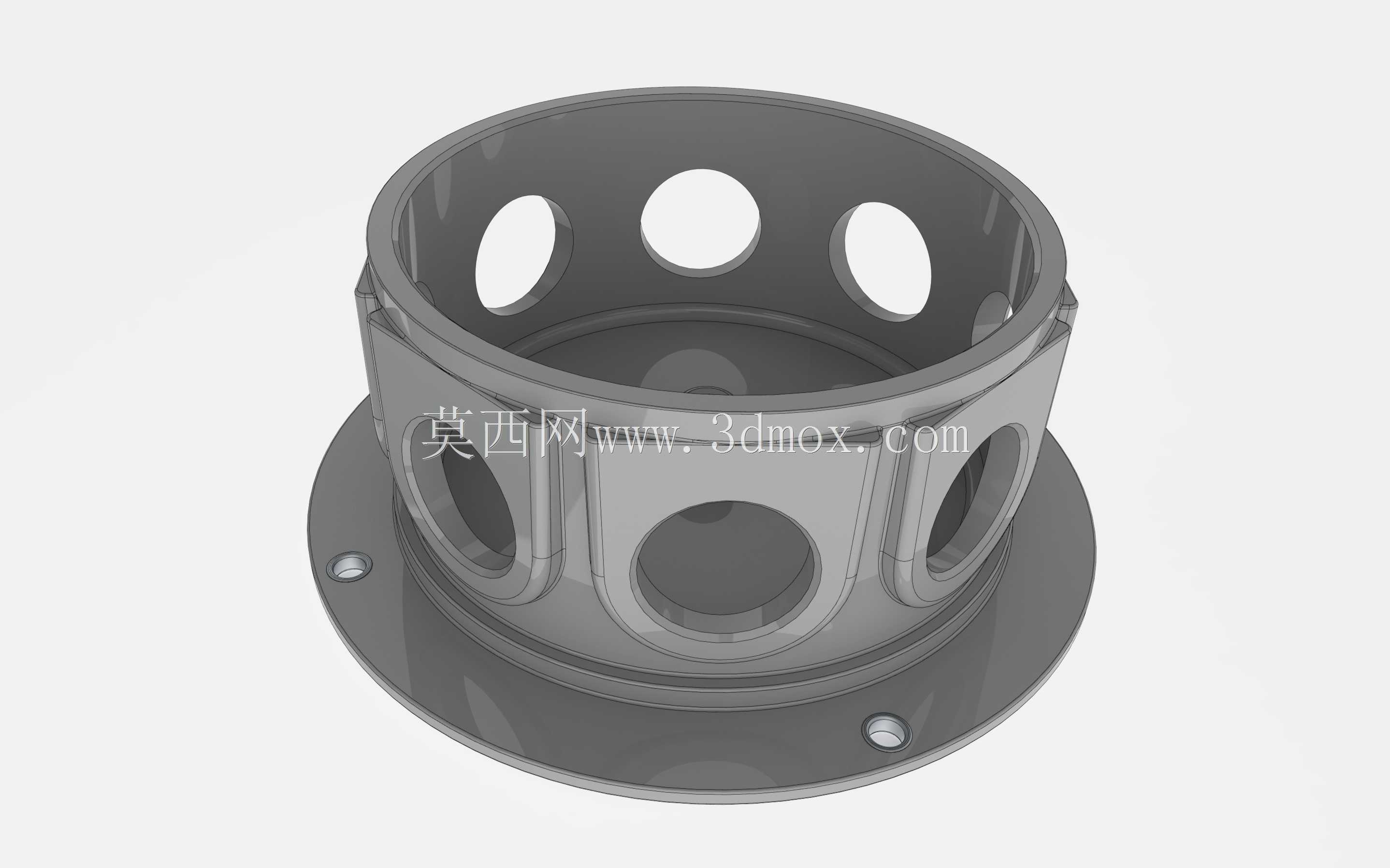

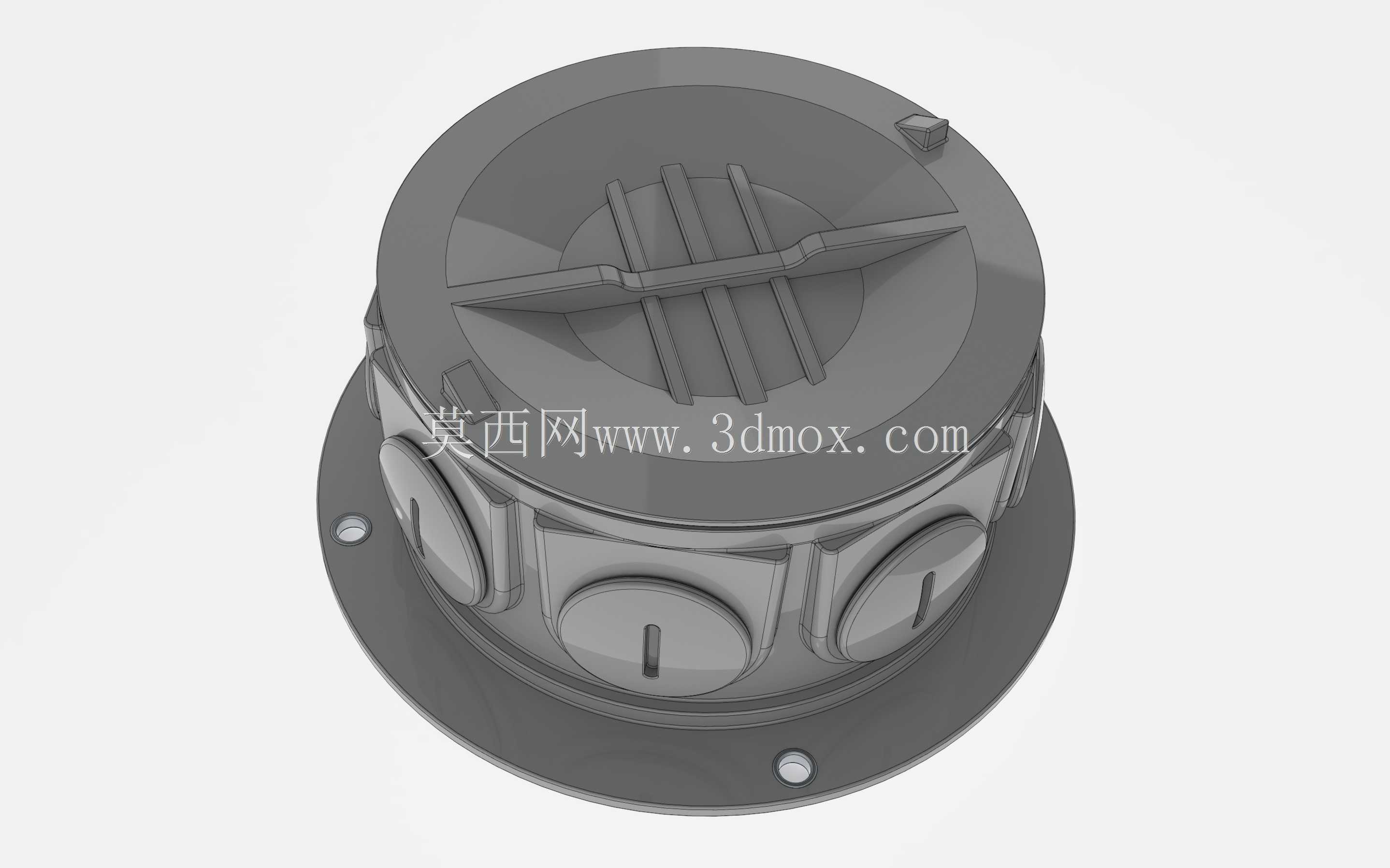

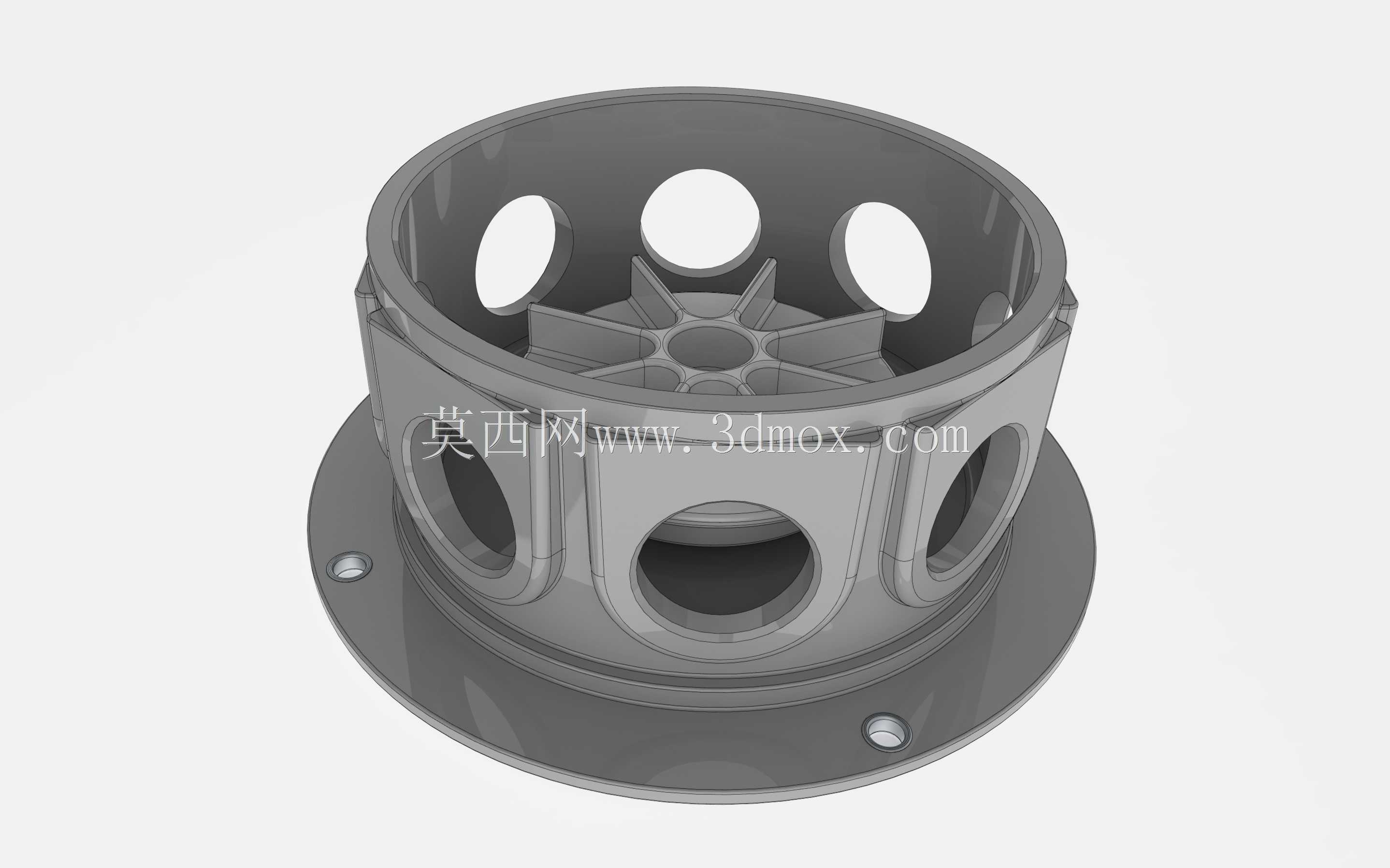

　　壳体侧壁均匀分布8个预成型的螺纹孔位，这些孔位作为线缆接入的接口，可根据实际布线需求选择对应位置的孔位安装压缩密封配件或者填充堵塞，未使用的孔位通过堵塞封堵后可维持壳体整体的防护性能，灵活适配不同数量的线缆进出需求，不需要在现场对壳体进行二次开孔加工，避免现场开孔导致的壳体开裂、防护等级下降问题。顶部的盖板设置有加强筋结构，既提升了盖板的整体抗形变能力，避免外力挤压导致盖板变形破坏密封性能，筋条的凸起结构也可在检修拆卸时提供施力点，方便运维人员快速开盖操作。侧壁的每个接口位置都做了局部加厚处理，螺纹孔的啮合长度满足密封配件的安装要求，可保证压缩配件锁紧后不会出现松脱、密封失效的问题，同时加厚结构也提升了接口位置的抗扭强度，

　　避免线缆拉扯时导致接口处开裂。法兰安装边与主体壳体采用一体化成型结构，安装孔位置内嵌金属衬套，避免锁紧紧固件时塑料孔位出现应力开裂，同时可分散紧固件的压紧力，保证法兰面与安装面贴合均匀，配合安装面的密封垫可实现底部安装位置的密封。在实际车载布线应用中，这类接线盒可作为多组灯光线路、传感线路的中转节点，将来自车头主线束的电源、信号分接到车厢、拖车端的各个用电设备，所有接线节点都收纳在壳体内部，避免线路接头裸露在外出现氧化、短路问题。设计过程中充分考虑了车载工况的振动特性，整体结构没有突出的易磕碰部件，所有边角都做了圆弧过渡处理，既减少行车过程中气流扰动产生的风噪，也避免棱角位置应力集中导致的壳体破损。

　　接口的螺纹规格统一采用车载电气配件的通用标准，可直接匹配市面上主流的线缆防水接头、密封堵塞，降低配件采购的选型成本，运维更换时也不需要寻找特殊规格配件。整体外形的圆柱式设计可让壳体在承受外部冲击时将应力均匀分散到整个侧壁，相比方形壳体的棱角应力集中问题，抗冲击性能更适配车载颠簸、飞石撞击的使用场景。法兰边的安装孔位做了长圆孔微调设计？不，实际是等直径圆孔，在5-1/2英寸的分度圆上均匀分布，孔位间距符合商用车电气附件的通用安装孔距标准，可直接替换同规格的老旧接线盒，不需要重新在车身上打孔，适配售后维修替换的需求。壳体内部预留了足够的接线空间，可容纳多组导线的对接端子，内部设置有简易的端子安装卡位，可固定接线端子排，避免车辆行驶过程中端子晃动导致的接线松脱。盖板与壳体的配合采用止口结构，配合密封圈可实现盖板位置的密封，盖板通过周边的卡扣或者紧固件与壳体锁紧，锁紧后止口结构可挤压密封圈实现周向均匀密封，阻挡水汽、灰尘从盖板配合缝隙进入壳体内部。
