商用车转向系统主销适配连接结构

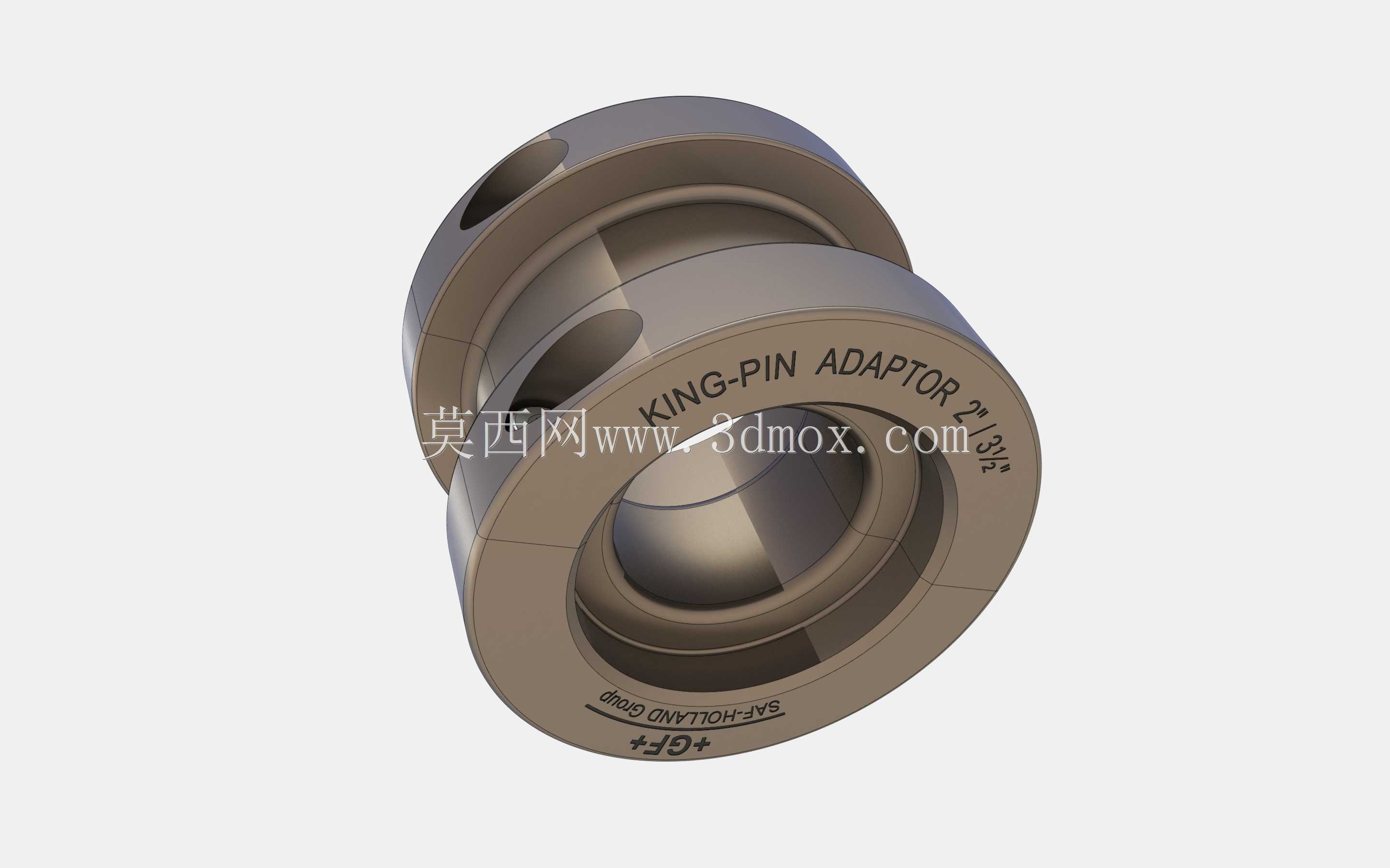

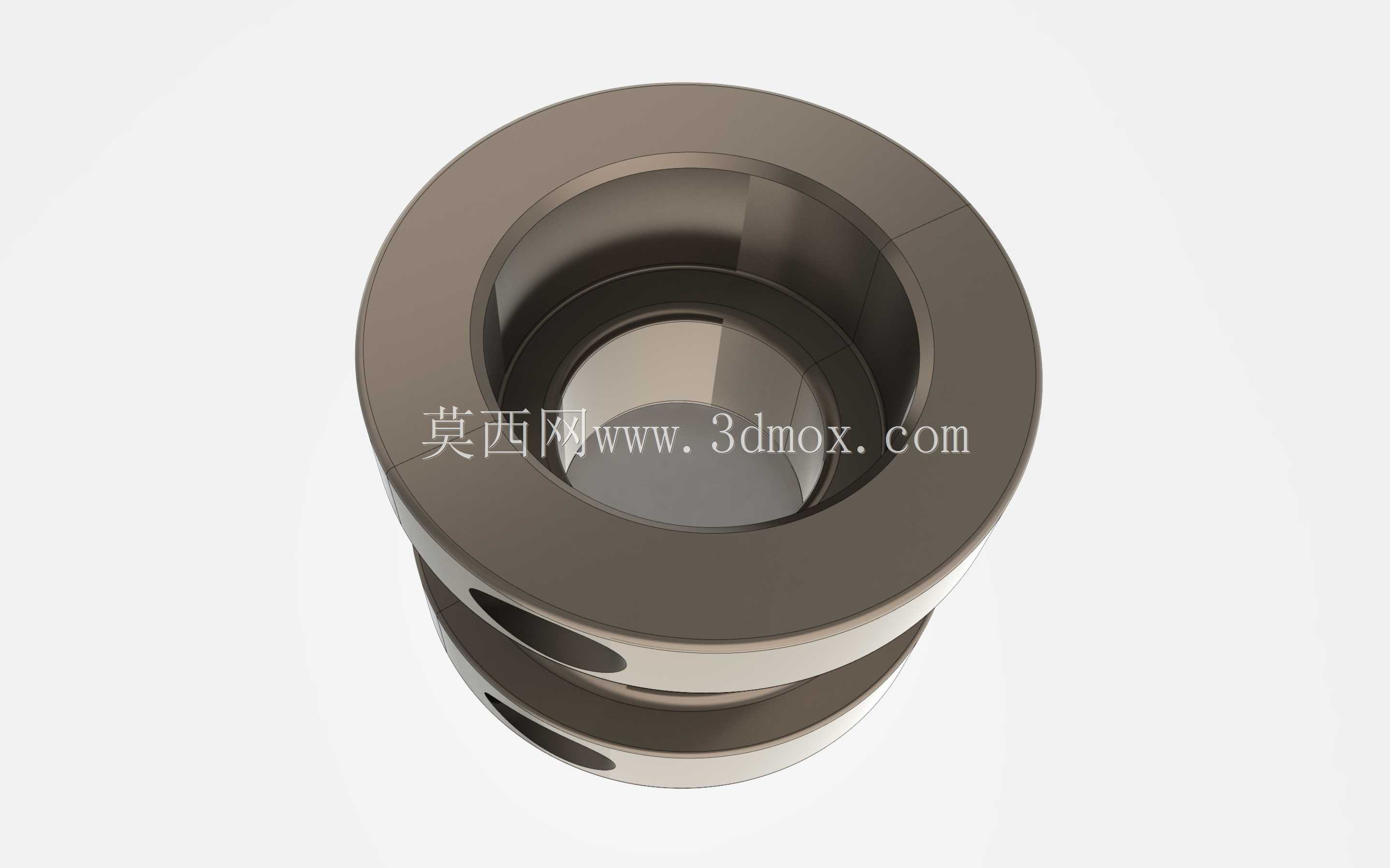

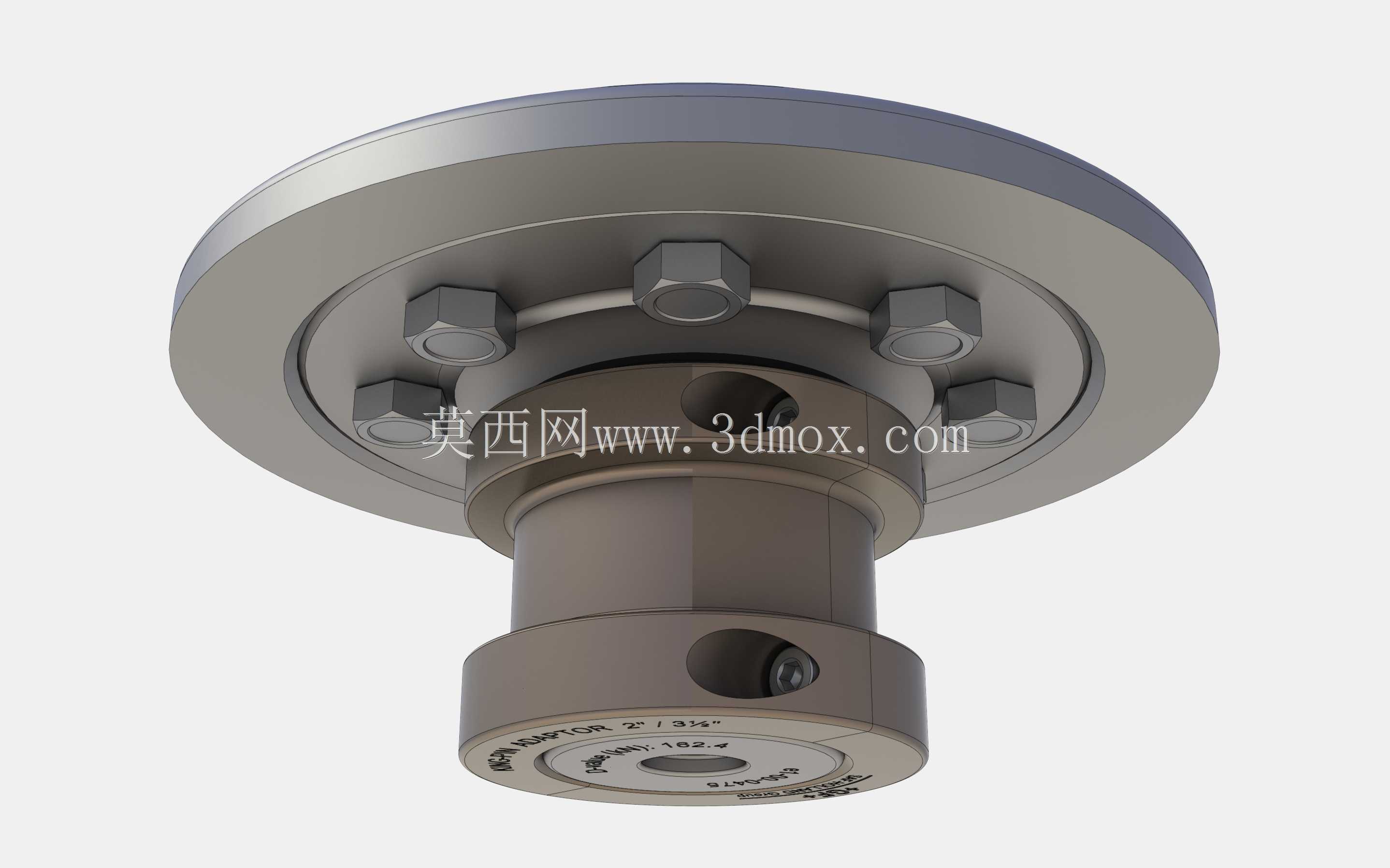

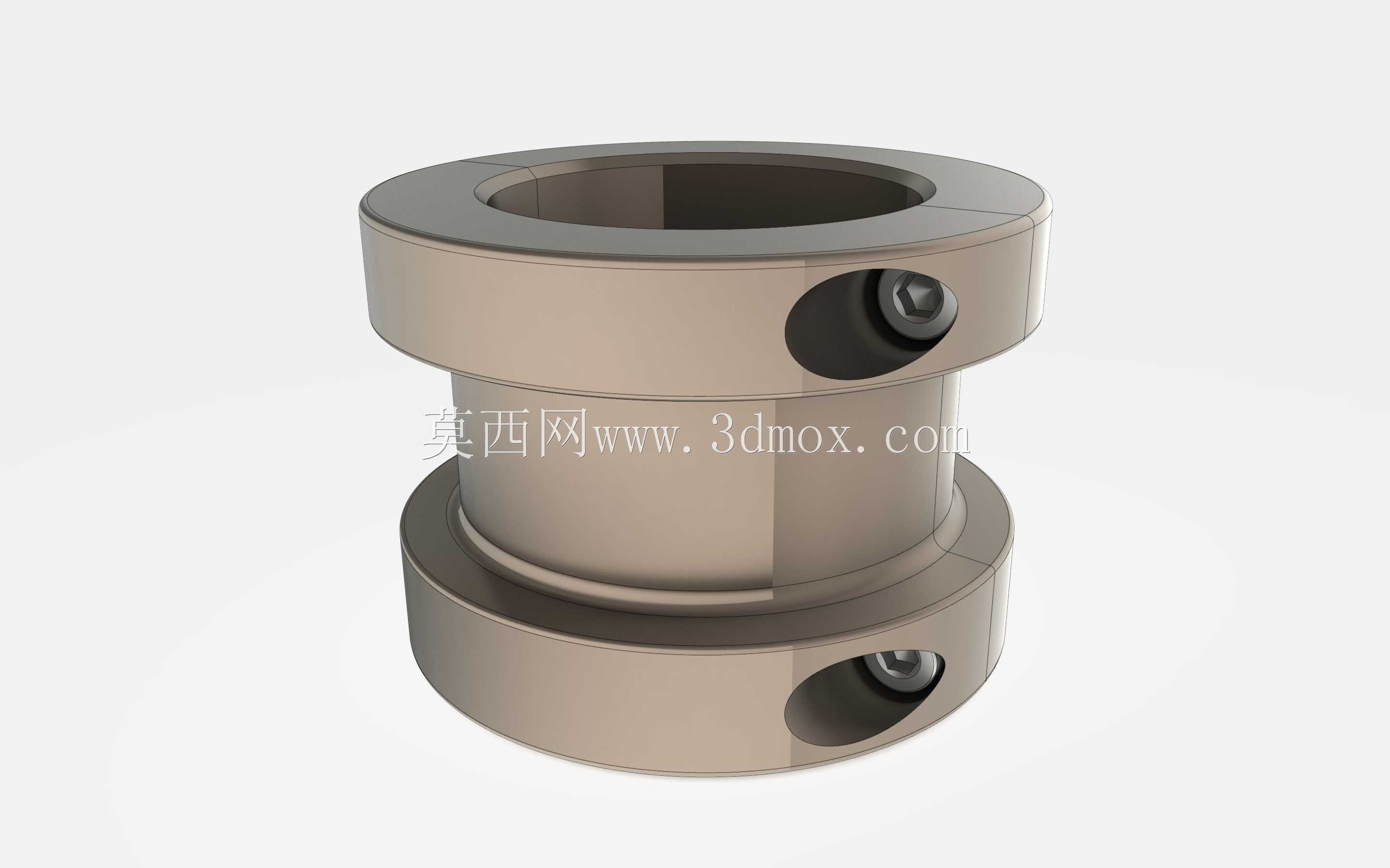

　　在商用车底盘转向系统的铰接连接环节，主销适配器是承担载荷传递、铰接定位的核心配套零件，这类零件常见于重型卡车、拖挂类车辆的转向桥与悬挂连接位置，用来匹配不同规格主销与转向节、悬挂支座的安装尺寸差，避免直接对原有桥体结构做非标改制，降低整车维保与改装的加工成本。从结构设计逻辑来看，该零件采用台阶式回转体构型，外侧设置的凸缘结构用于轴向定位，安装时凸缘端面贴合支座安装面，可承受轴向窜动带来的冲击载荷，避免适配器在交变载荷下出现轴向移位。零件本体上开设的径向通孔，用于穿装锁紧销件，完成适配器与主销、支座的周向固定，防止车辆行驶过程中因路面颠簸、转向反复动作导致适配器跟转，保障连接可靠性。内侧的球面配合腔是核心功能区域，

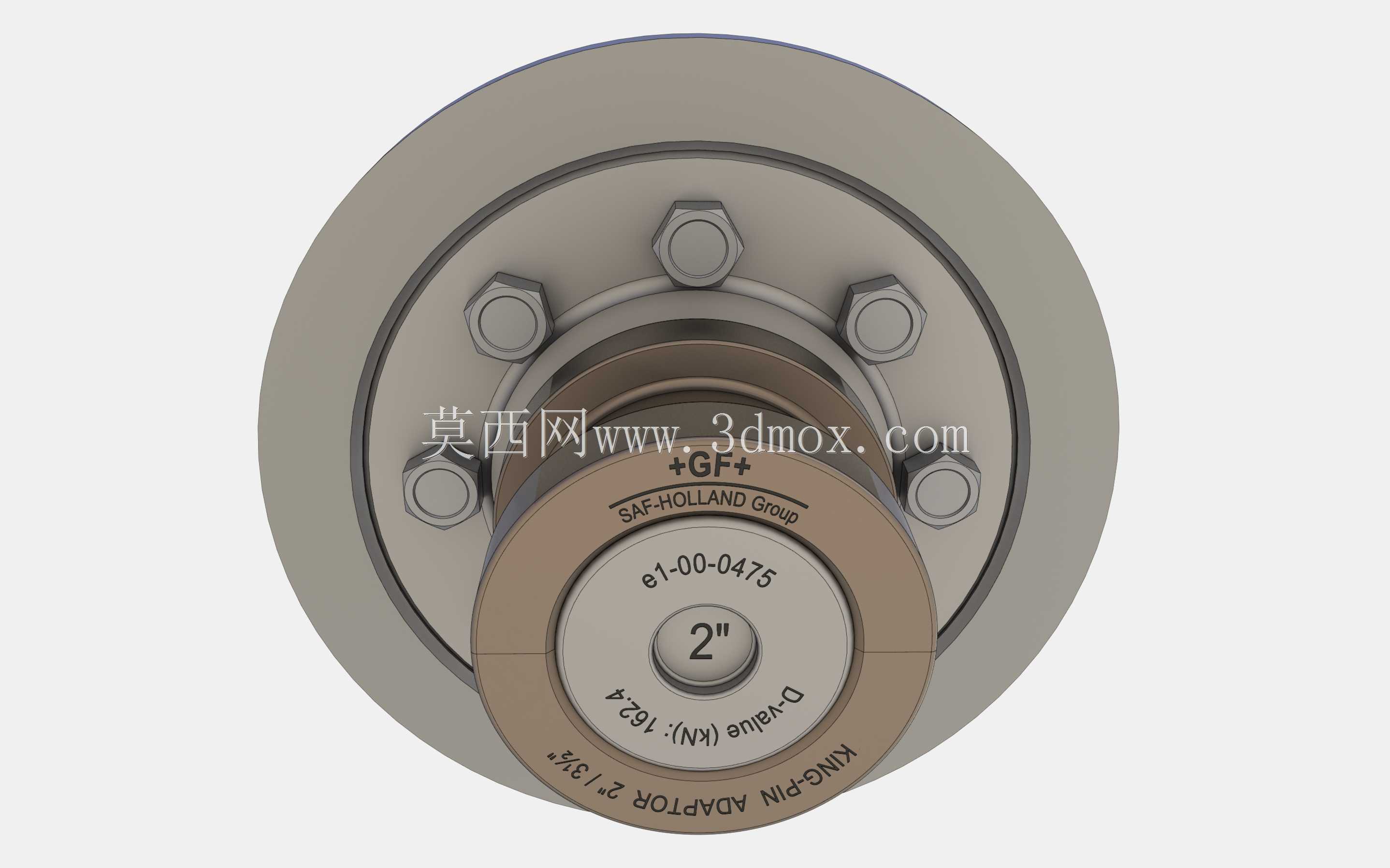

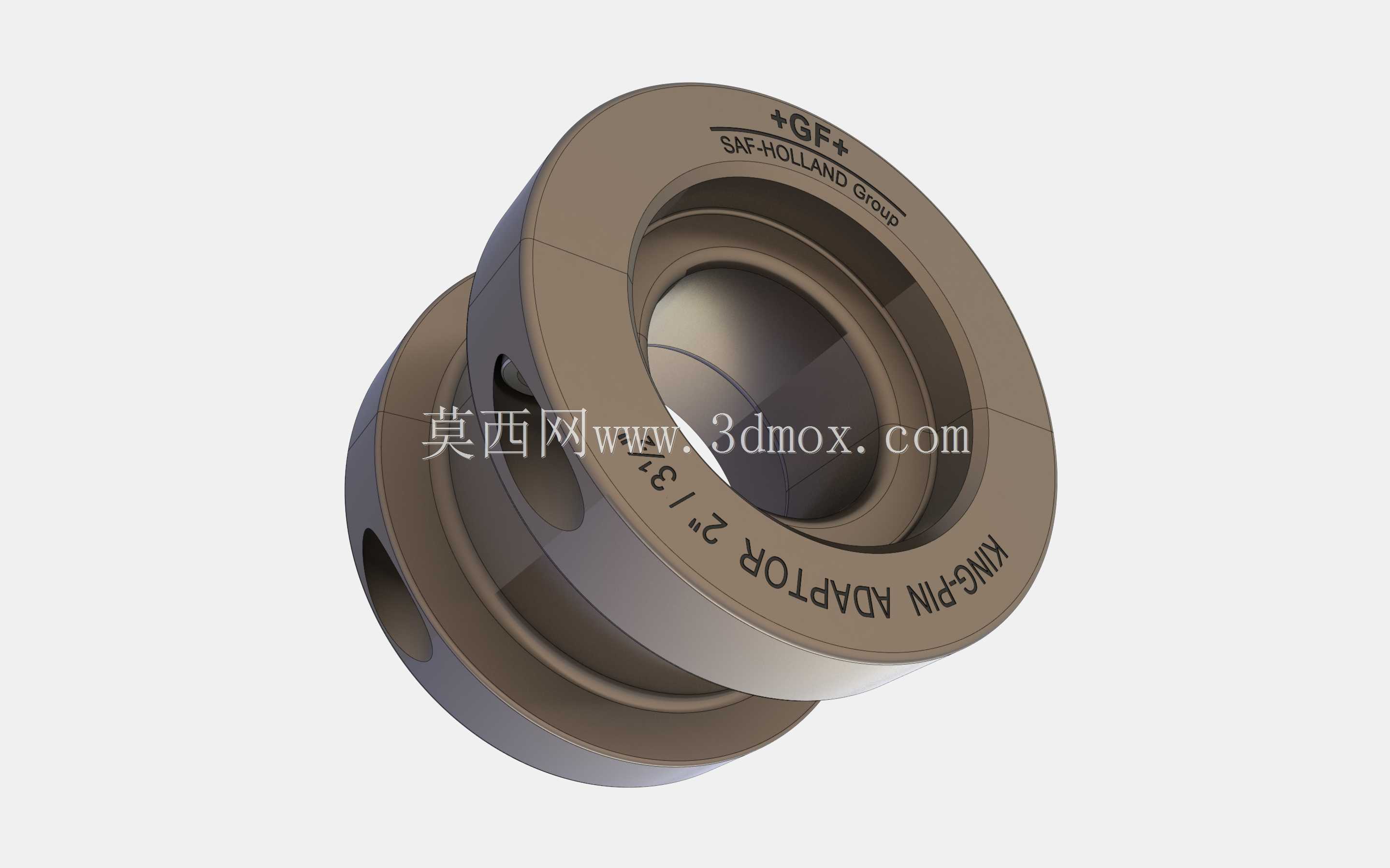

　　该球面与主销端部的球头结构形成铰接副，可在车辆转向、悬挂上下跳动时补偿一定角度的偏转偏差，适配车架与车桥之间的相对位移，避免刚性连接带来的应力集中问题，减少连接部位的疲劳断裂风险。零件端面刻印的规格标识，可在装配、维保环节快速识别适配尺寸，避免错装问题，这类标识采用模压成型工艺直接加工在零件端面上，长期使用也不会出现标识磨损脱落的情况，适配户外复杂工况下的使用需求。从安装边界来看，该零件的最大外圆尺寸需与支座安装孔形成过渡配合，配合公差控制在H7/k6区间，既保证安装时的装配便利性，又能避免配合间隙过大带来的冲击振动；凸缘厚度需匹配支座安装面的沉台深度，保证安装后凸缘端面与支座表面齐平，不会出现凸起干涉周边管路、线束布置的问题。

　　内侧球面的尺寸精度直接影响铰接动作的流畅度，球面粗糙度需控制在Ra1.6以内，减少相对转动时的摩擦阻力，同时球面与外圆安装面的同轴度需控制在0.02mm以内，避免装配后出现卡滞、偏磨问题。在实际工况应用中，这类主销适配器需要承受垂直方向的整车载荷传递，同时还要承受转向时的横向力矩、制动时的纵向冲击力，因此零件材质通常选用中碳合金钢经调质处理，表面做磷化防锈处理，兼顾结构强度与户外耐锈蚀能力，可适应多雨、多尘、盐碱路段等复杂行驶环境。在三维建模过程中，需要重点保证球面轮廓的曲率精度、各安装孔的位置度、凸缘端面与轴线的垂直度，这些形位公差直接决定零件的实际装配适配性，若建模时忽略形位公差的预留，实际加工出的零件很可能出现装配干涉、

　　铰接卡滞的问题。同时建模时需要还原零件表面的刻印标识结构，方便后续出工程图时标注标识位置与尺寸要求，也能为后续的数控加工程序编制提供完整的模型参考。对于拖车、卡车这类商用车辆的改装与维保场景，这类标准化的主销适配器可以替代原有非标改制的连接零件，减少现场焊接、镗孔等加工作业，直接通过标准紧固件完成装配，大幅提升维保作业效率，同时标准化的零件结构也便于后续备件储备，降低车队的维保配件管理成本。在转向系统的匹配设计中，主销适配器的球面偏转角度需要满足车辆最大转向角、悬挂最大跳动行程的角度补偿需求，避免极限工况下球面副出现顶死、结构硬接触的问题，设计时需要结合整车转向梯形参数、悬挂行程参数做运动仿真校核，确认全行程范围内铰接副都能顺畅动作，无运动干涉。
