商用车底盘悬挂类连接固定支架结构

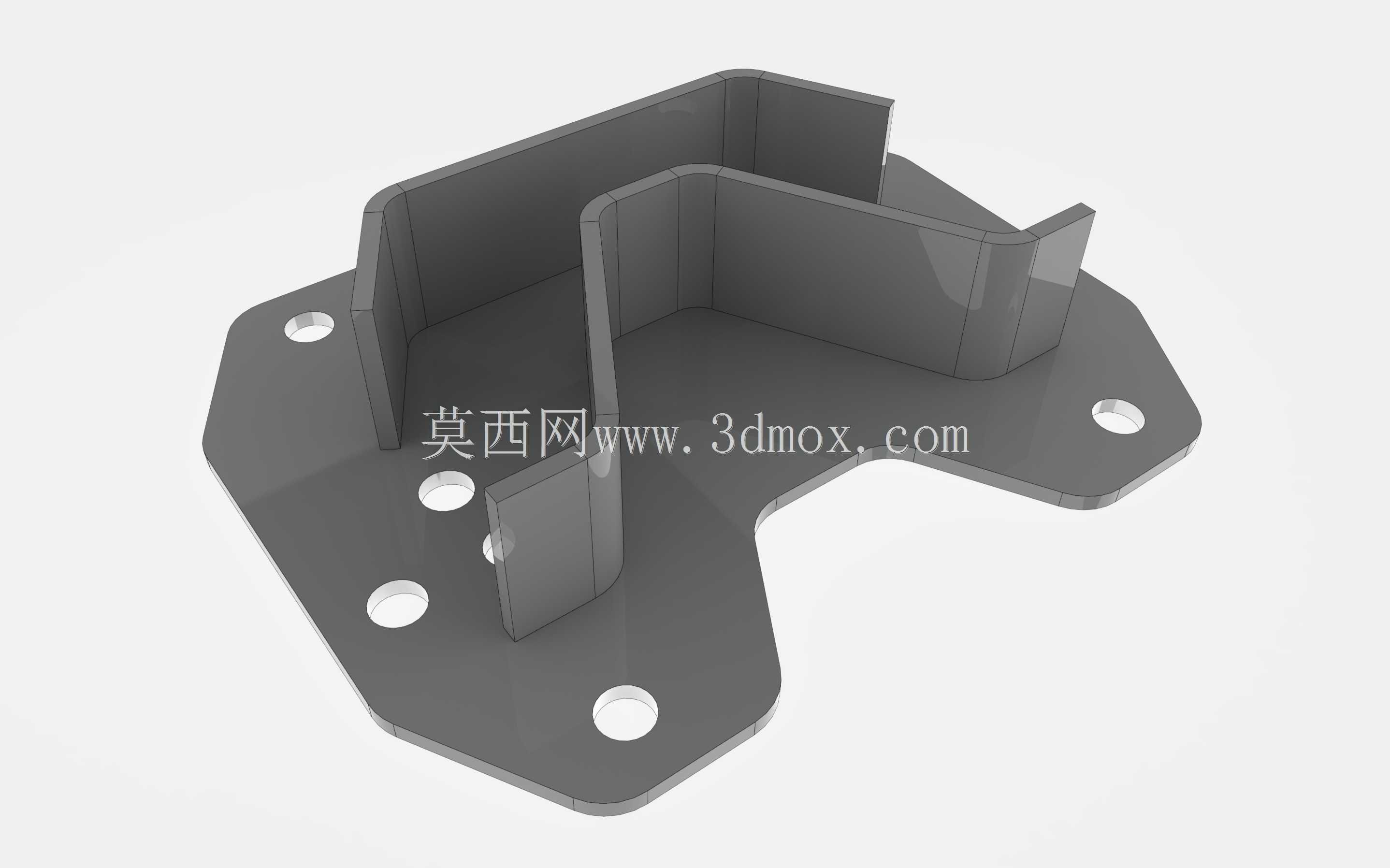

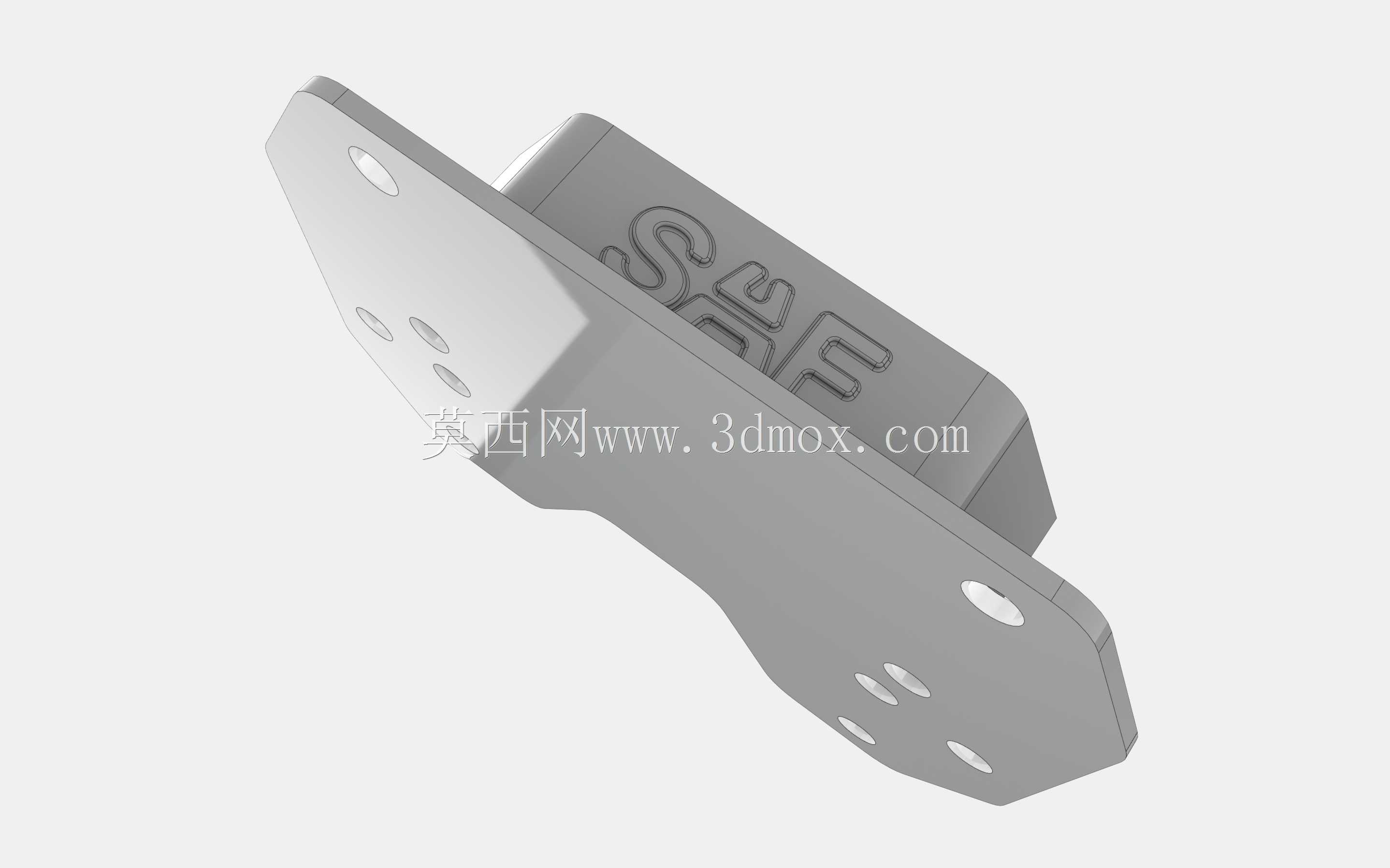

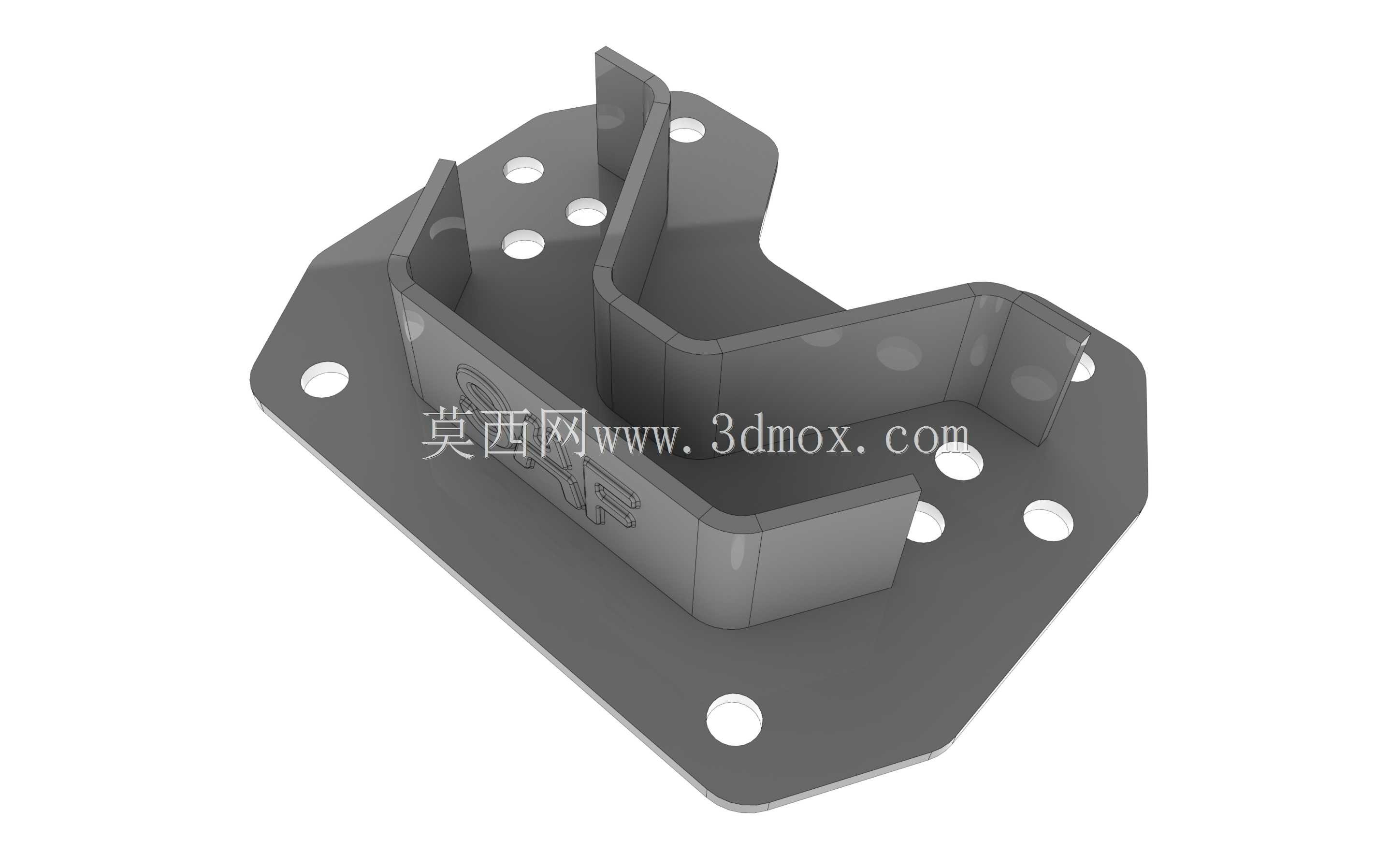

　　做商用车底盘结构设计快十二年，经手的悬挂连接支架少说也有两百多款，今天拆解的这款冲压成型支架，是典型的重型商用车推力杆与车架纵梁连接的承载构件，日常在挂车、重型卡车的底盘检修、改装场景里经常能碰到同结构的替代件。先从安装边界说起，这款支架的底板采用不规则八边形轮廓，所有安装孔位的孔距公差严格控制在±0.2mm以内，适配对应车型车架纵梁上的预留安装孔，不需要现场扩孔或者补焊，底板上的七个通孔分别对应车架的穿装螺栓位，孔边都做了1.5mm的倒角处理，避免螺栓拧紧时应力集中割伤螺纹或者底板镀层。中间的U型立壁是核心承载区域，立壁的折弯圆角严格按照板材厚度的1.5倍设计，所用板材为6mm厚的高强度热轧钢板，屈服强度不低于345MPa，

　　能承受车辆满载过颠簸路面时推力杆传递的纵向、横向复合载荷，不会出现折弯处开裂的问题。立壁内侧的型腔尺寸完全匹配对应推力杆的端部连接头尺寸，两侧立壁上的同轴孔位用于穿装连接销轴，孔位的同轴度公差控制在Φ0.1mm以内，保证销轴穿装后不会出现卡滞，受力时载荷能均匀分布在两侧立壁上，不会出现单侧受力过载变形的情况。从设计思路上看，这款支架没有采用传统的铸钢件结构，而是选用整体冲压+焊接的成型工艺，在保证承载能力达标的前提下，整体重量比同规格铸钢支架轻了近30%，符合商用车轻量化的设计趋势，同时冲压件的生产一致性更好，批量生产时尺寸波动更小，后期售后替换的适配性更高。立壁与底板的连接位置采用满焊工艺，焊脚高度为5mm，

　　所有焊道都做了打磨清渣处理，避免焊接应力集中，同时表面做了电泳防锈处理，能应对底盘行驶过程中泥水、融雪剂的腐蚀，正常使用场景下防锈寿命不低于6年。实际装车场景里，这款支架主要承担推力杆与车架之间的载荷传递作用，车辆起步、制动时的纵向冲击力，过弯、颠簸路面时的横向摆动力，都会通过这个支架传递到车架上，所以在结构设计时特意在立壁与底板的连接处增加了两个三角形的加强筋，加强筋与立壁、底板采用一体冲压成型，不需要额外焊接，既减少了焊接工序带来的变形问题，又能大幅提升连接位置的抗扭、抗冲击能力。安装时需要注意，底板与车架纵梁的贴合面要保证平整无杂物，所有螺栓要按照对角顺序拧紧，拧紧力矩符合对应车型的工艺要求，销轴穿装后要装好端部的开口销，

　　避免车辆行驶过程中销轴脱出。另外这款支架的型腔内部预留了足够的润滑脂存储空间，销轴装配时可以在型腔内壁涂抹适量润滑脂，减少连接头与支架之间的摩擦磨损，延长部件的使用寿命。很多维修厂在替换这类支架时容易忽略孔位的同轴度问题，选用副厂的冲压精度不达标的支架，装车后很短时间就会出现销轴偏磨、立板开裂的问题，这款支架的孔位加工采用冲压后整体系装铰孔的工艺，完全避免了两侧孔位错位的问题，能保证受力均匀。从结构优化的角度看，这款支架在底板的非安装区域做了局部的减重凹坑，在不降低底板整体刚度的前提下进一步减轻了重量，凹坑的深度为2mm，不会影响底板与车架的贴合度，同时还能提升底板的抗变形能力，避免螺栓拧紧时底板出现翘曲变形。立壁的顶部做了翻边处理，翻边宽度为8mm，既可以提升立壁的整体刚度，又能避免安装时锋利的板边割伤操作人员，同时还能阻挡部分泥水直接进入型腔内部，减少连接销轴的锈蚀概率。
