车载椭圆形红透警示尾灯结构设计

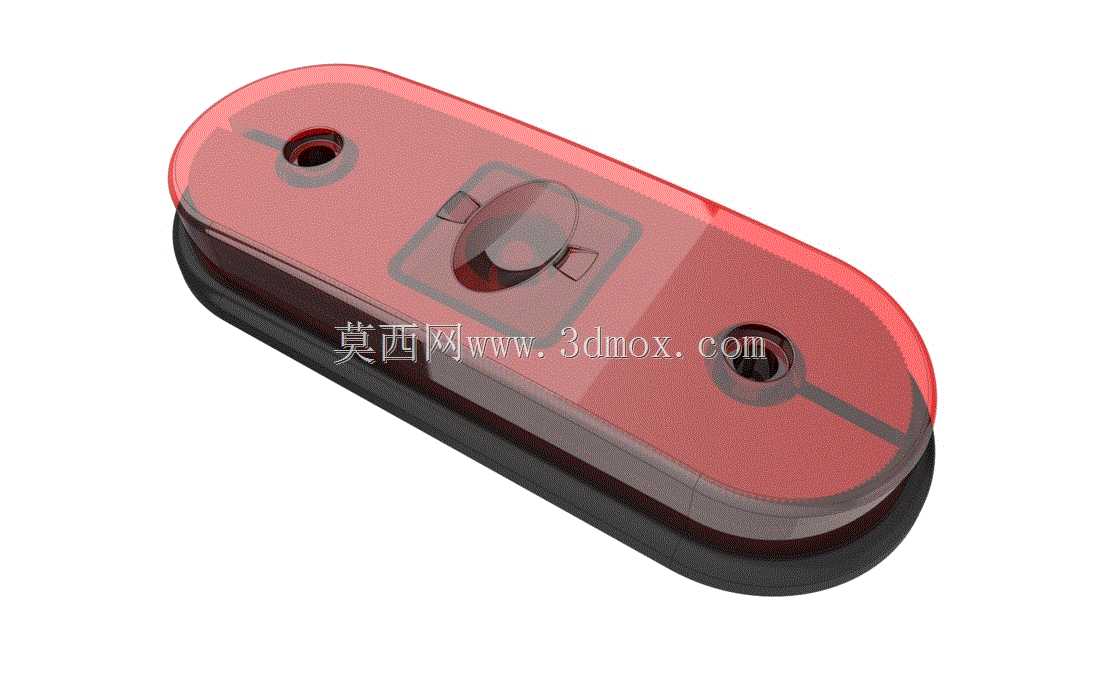

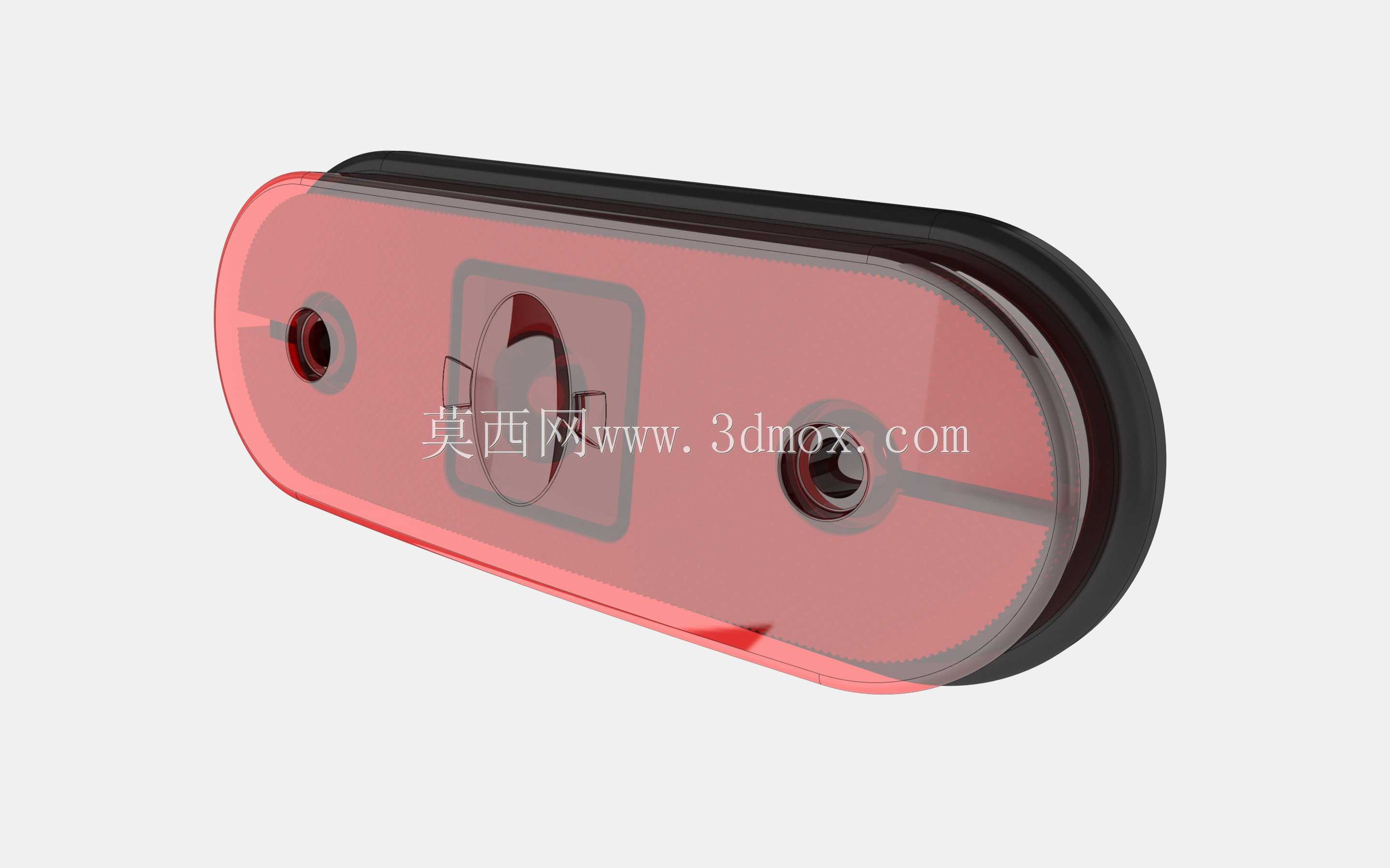

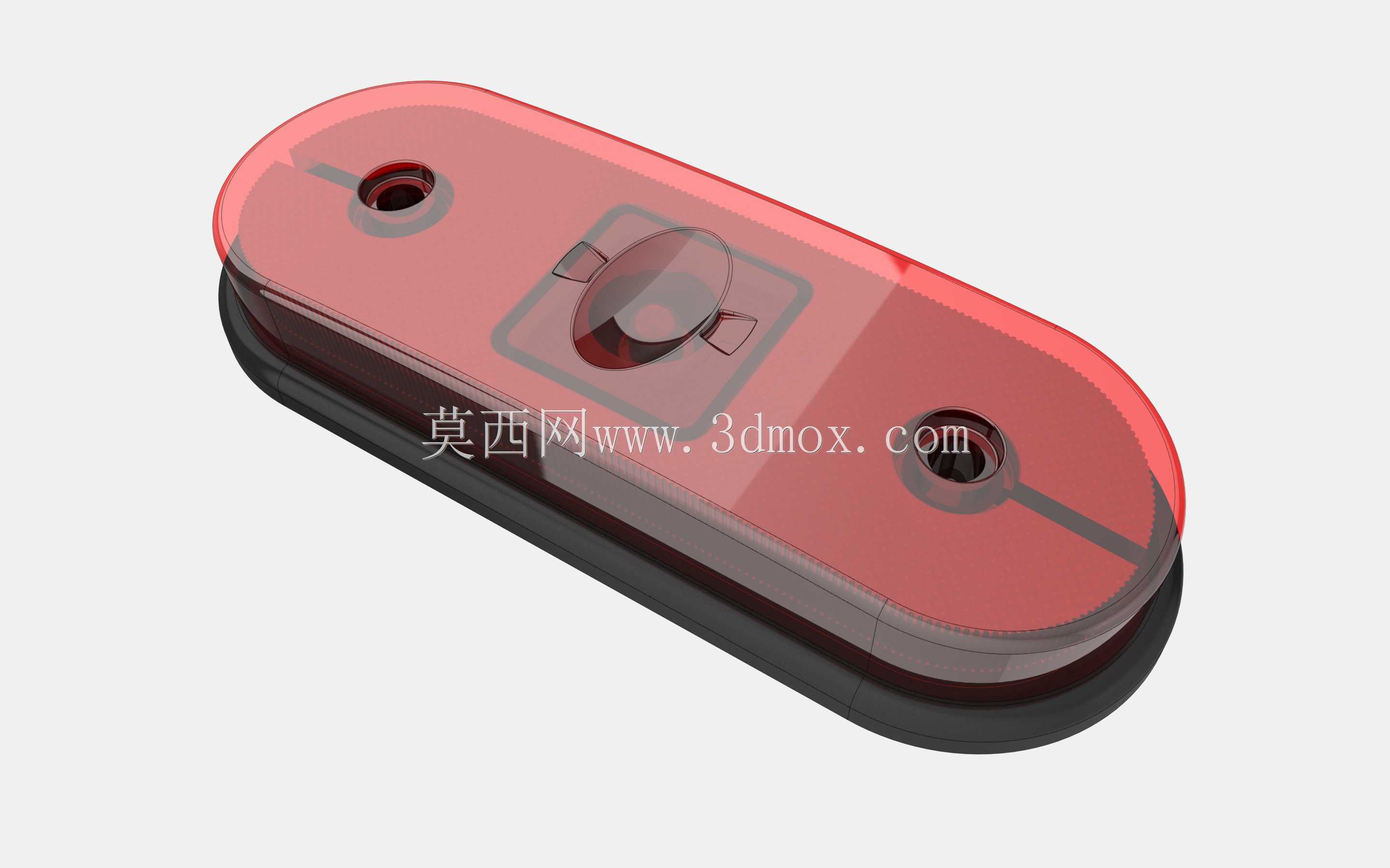

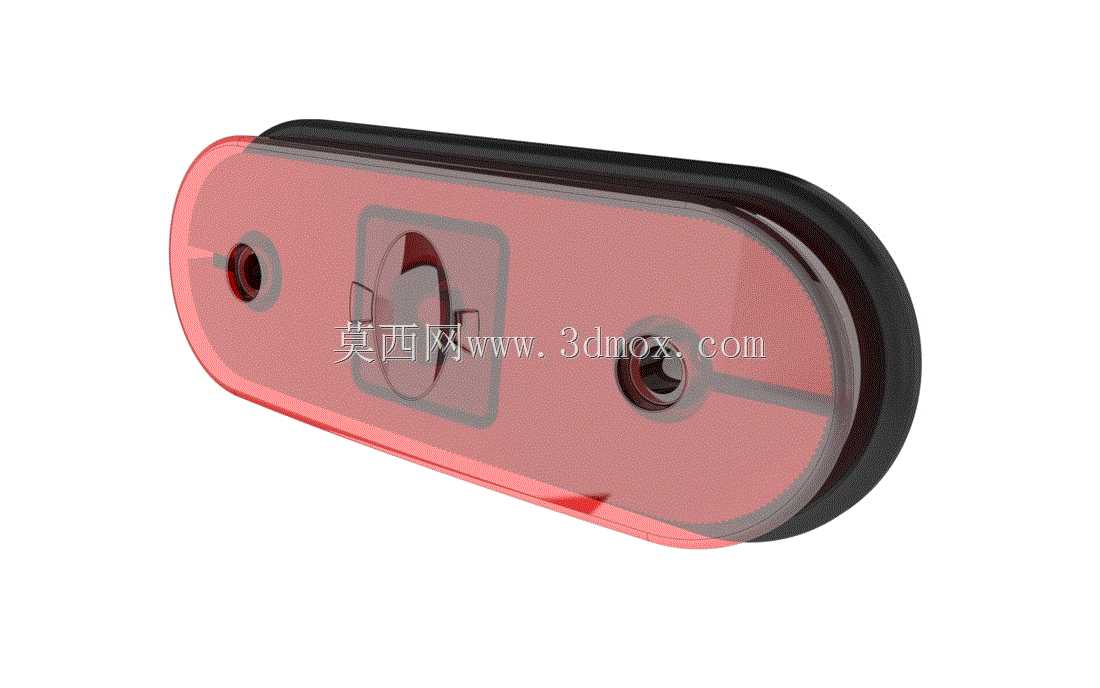

　　这款车载警示尾灯的三维结构设计，核心围绕商用车后装警示场景的实际使用需求展开，在商用车队运营、拖挂设备转运、夜间作业停靠等场景中，这类警示灯承担着向周边车辆、作业人员传递车辆位置、宽度边界的核心作用，避免低能见度环境下的剐蹭、碰撞事故。从结构设计逻辑来看，整体采用长椭圆扁平化外形，外壳分为红透透光外罩、黑色密封底座两个核心装配部分，透光罩选用半透红聚碳酸酯材质，既可以保证内部光源的光线均匀向外扩散，又能抵御行驶过程中飞溅的碎石、泥沙冲击，同时半透材质可以弱化内部光源的直射眩光，避免对后车驾驶员造成视觉干扰。底座采用耐候橡胶包边结构，装配后可以和车身安装面形成紧密贴合，阻断雨水、扬尘进入灯体内部，适配户外复杂天气下的长期使用需求。

　　灯体表面预留两个对称的沉头安装孔，孔位间距经过标准化匹配，适配多数商用车、拖挂车尾部的预装安装位，安装时直接采用螺栓贯穿固定即可，不需要额外制作转接支架，降低现场装配的工作量。灯体中部的凸起结构是光源安装与光学配光的核心区域，内部预留了光源板的安装卡槽，凸起的透镜结构可以将光源发出的光线向侧方、后方大角度扩散，满足车辆侧后方大范围的警示可视需求，相比平面透光罩的设计，大角度配光可以覆盖车辆侧方的视觉盲区，让侧方并行的车辆也能清晰识别到车辆的位置边界。在安装边界的设计考量上，整体灯体厚度控制在较低范围，安装后突出车身表面的尺寸较小，不会超出车辆的外廓尺寸限值，同时避免车辆在狭窄路段会车、靠台装卸时剐蹭到灯体造成损坏。

　　底座边缘的密封筋设计，在螺栓锁紧后会产生一定的压缩形变，填充安装面的微小间隙，即使车辆行驶在颠簸路面，灯体和安装面之间也不会出现缝隙渗水的问题。透光罩和底座之间采用卡扣加超声焊接的装配方式，相比单纯的胶粘结构，连接强度更高，长期受紫外线照射、高低温交变环境影响也不会出现开胶脱落的问题。从实际使用的适配性来看，这款灯的结构可以兼容多种光源方案，既可以适配传统卤素灯泡，也可以直接替换为LED光源板，不需要改动灯体的整体结构，方便后期运维时的配件替换。灯体的椭圆边角做了大圆弧过渡处理，没有尖锐的棱角，一方面可以降低行驶过程中的风阻，减少高速行驶时的风噪，另一方面也避免棱角位置应力集中，受冲击时出现开裂的问题。两个安装孔的沉头设计，

　　可以让螺栓头部完全沉入灯体表面，不会突出在外造成积灰、积水，也避免螺栓头部受外力磕碰出现锈蚀、滑牙的问题。在结构细节上，灯体内部预留了走线的防水过孔，线束装配后可以通过橡胶密封圈封堵，避免水从线束位置进入灯体内部造成电路短路。整体结构没有多余的复杂造型，所有的外形设计都围绕功能需求展开，透光罩的表面做了细微的磨砂纹理处理，既可以提升光线扩散的均匀度，也能减少表面的反光，日常使用中不容易积累明显的污渍，降低后期清洁维护的频率。对于商用车后市场的配件选型来说，这种标准化的安装尺寸可以直接替换同规格的多款进口品牌尾灯，不需要对车身安装位进行改动，适配性较强。在三维建模过程中，所有的装配间隙都按照注塑件的公差要求进行预留，透光罩和底座的配合面公差控制在合理范围，既保证装配时可以顺利扣合，又不会出现间隙过大导致的松动问题。安装孔的位置度公差也做了严格设定，保证批量生产时每个产品都可以顺利适配车身的预装孔位，不会出现孔位错位无法安装的情况。
