重载型工业矩形连接器壳体结构

　　这款重载连接器壳体，是我在做自动化产线电气布线项目里经常用到的标准连接件结构，最早接触这类结构是在汽车焊装线的改造项目里，当时现场需要频繁拆装工位侧的电气回路，普通航空插头抗振性不够，接线端子裸露容易被焊渣飞溅打坏，换了这类带金属防护壳体的矩形连接器之后，现场维护效率提了不少。

　　从实际使用场景来说，这类结构主要用在工业现场需要频繁插拔、对防护等级有要求的电气连接部位，比如机床的外挂操作站接线、机器人末端工具的信号与动力集成接线、物流分拣线的模块化工位接线，还有户外成套设备的外接电源与信号接口，它的核心作用是把内部的插芯模块完全包裹起来，既可以抵御现场的粉尘、切削液飞溅，也能承受设备运行带来的持续振动，避免插针接触不良导致的信号中断或者动力缺相问题。

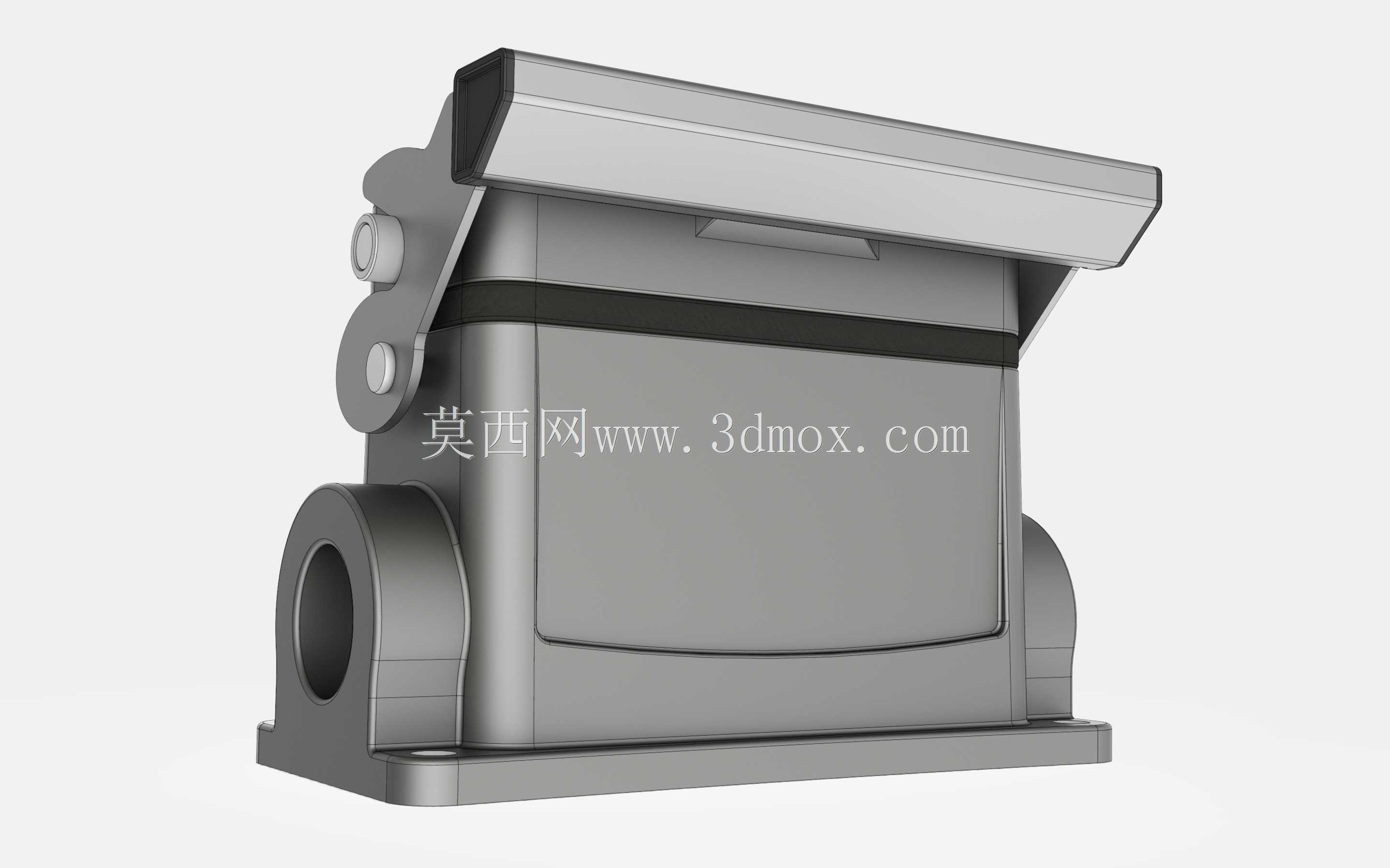

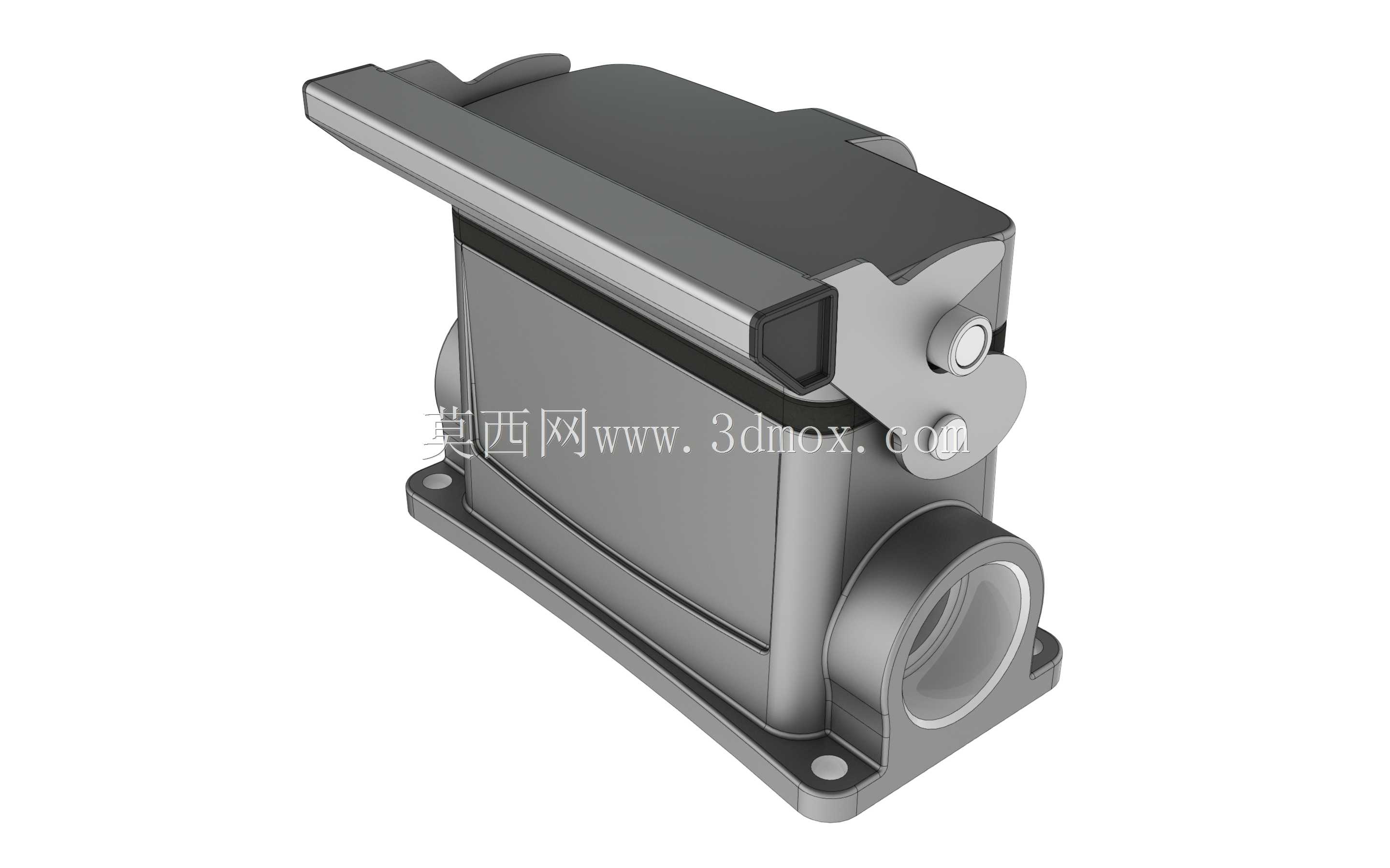

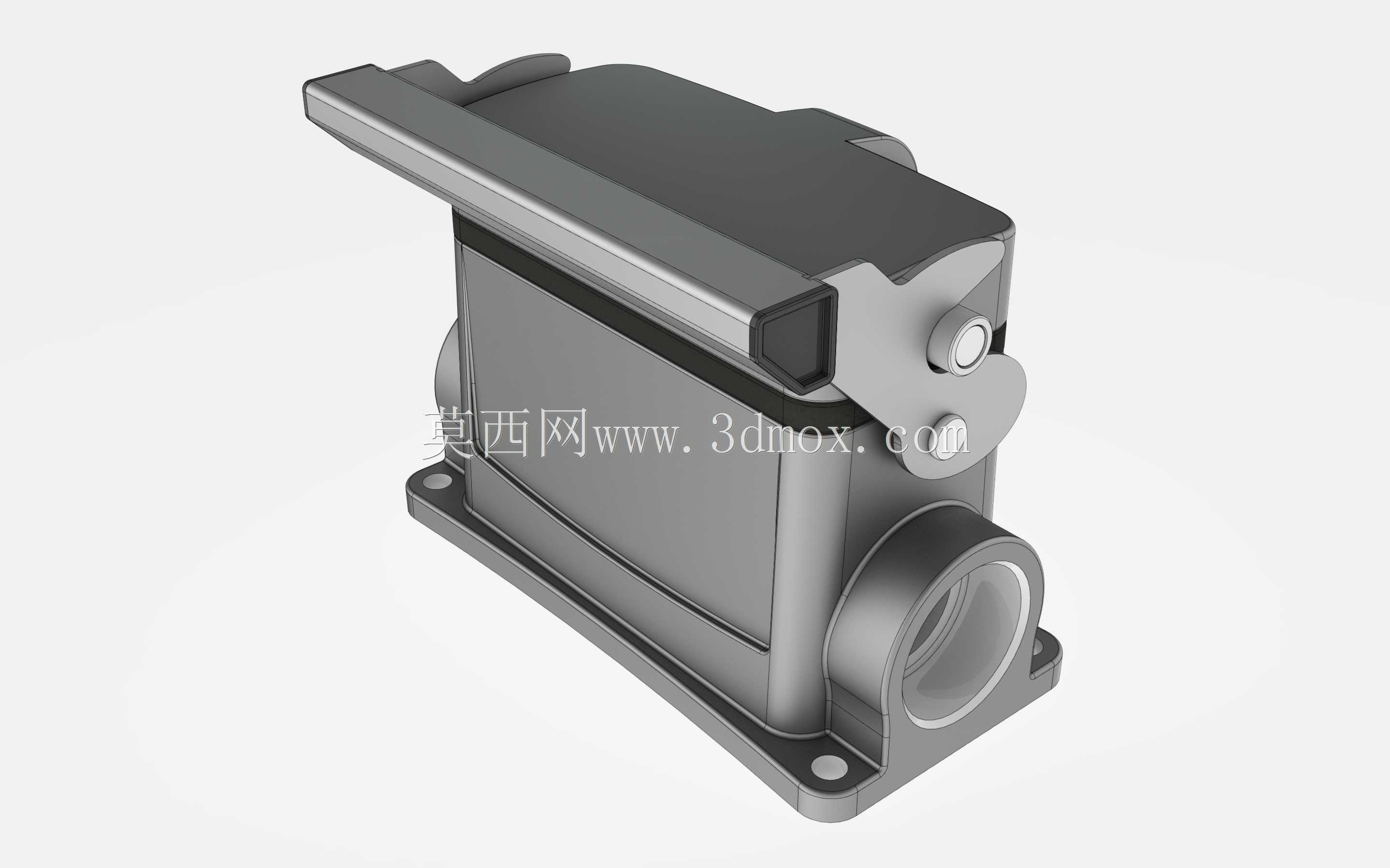

　　从结构设计的角度拆解，这个壳体采用上下扣合的结构，上盖带一体式的锁扣扳手，不需要额外的紧固件，徒手就能完成开合与锁紧，锁扣位置做了圆弧过渡的卡扣结构，扣合之后会和底座上的凸台完全卡紧，就算设备有持续的中频振动，也不会出现松脱的情况。底座部分带两个对称的安装固定脚，固定脚上的安装孔做了沉台设计，用内六角螺栓安装的时候，螺栓头不会突出安装面，不会和周边的走线或者结构件产生干涉。壳体侧面的电缆进线口做了标准的螺纹接口，可以配套格兰头使用，根据进线电缆的直径选择对应的格兰头规格，就能实现进线部位的密封，整体扣合之后配合密封胶条，能达到IP65的防护等级，完全满足一般工业现场的使用要求。

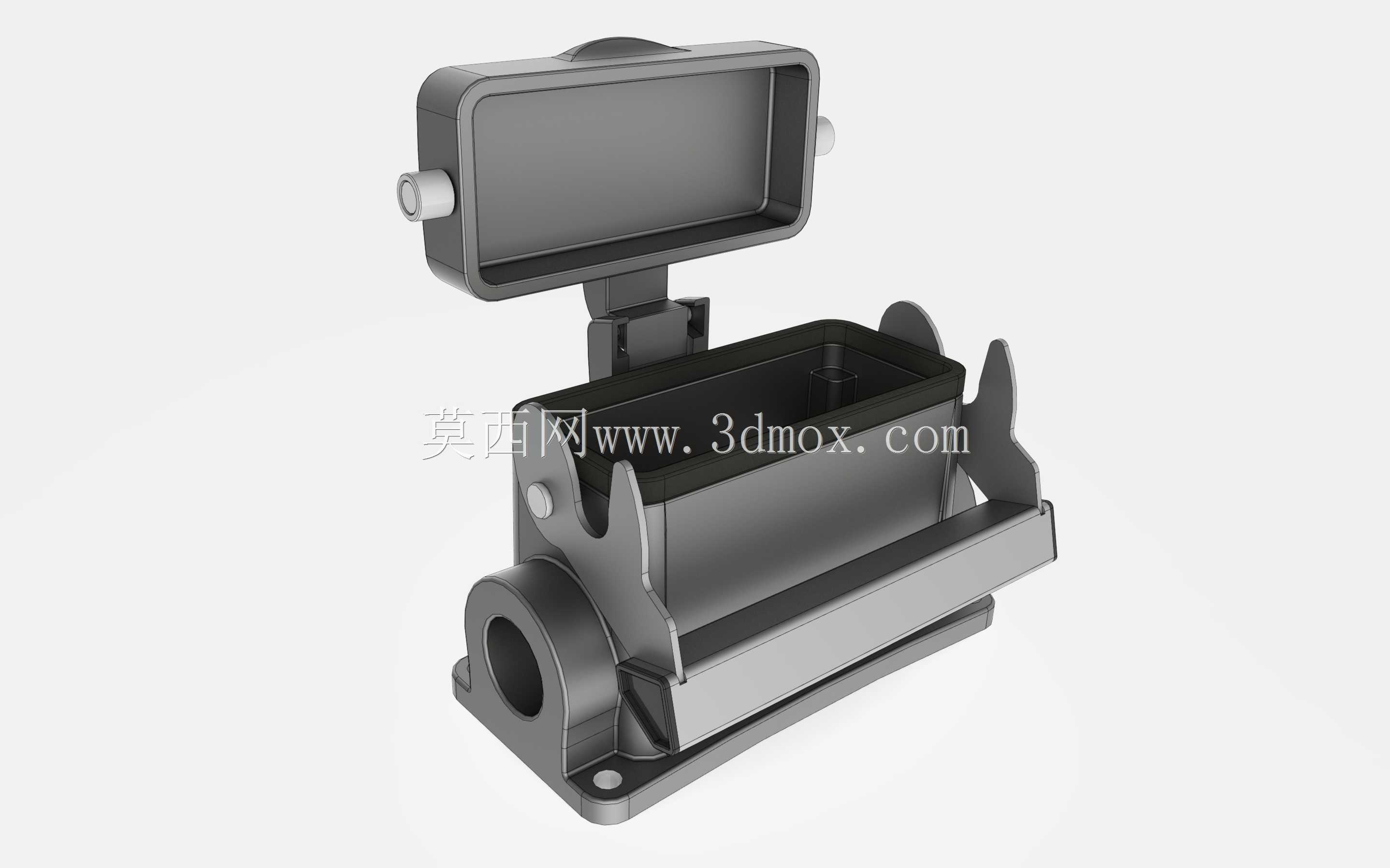

　　做三维建模的时候，我特意核对过这类壳体的安装边界尺寸，底座的安装孔距是行业通用的标准尺寸，和市面上同规格的插芯模块完全适配，不需要额外做转接板就能直接替换同类型的老旧损坏壳体。壳体的壁厚做了均匀的2.5mm设计，既保证了结构强度，在压铸生产的时候也不会出现缩孔或者壁厚不均导致的变形问题，上盖和底座的铰接部位做了隐藏式的转轴结构，不会像外露合页那样容易积灰卡滞，开合角度能达到120度，接线的时候不需要把上盖完全拆下来，就能把内部的插芯完全露出来，方便现场接线操作。

　　实际选型的时候要注意，这类壳体的内部空间是按照标准模块数设计的，要根据需要走的信号路数、动力线的载流量来选择对应规格的插芯，不能盲目选大壳体造成空间浪费，也不能选小了导致插芯装不进去。安装的时候要注意壳体的安装平面要尽量平整，如果安装面有焊接变形或者倾斜，强行拧紧固定螺栓会导致壳体变形，扣合之后密封胶条压合不均，就会出现防护失效的问题，现场如果有切削液或者油污长期喷淋的场景，还可以在锁扣位置加个防脱卡扣，避免长期受油污侵蚀导致锁扣弹力下降松脱。

　　从结构细节来看，壳体的边角都做了R3的圆角处理，没有尖锐的棱角，现场安装接线的时候不会划伤操作人员的手，也不会刮破电缆的外绝缘层。上盖的扳手部位做了防滑的纹理，手上沾了油污或者戴劳保手套的时候也能顺利掰开锁扣，不需要借助螺丝刀之类的工具撬动，避免撬坏壳体边缘。底座的进线口位置做了加强筋结构，因为格兰头拧紧的时候会给接口部位带来不小的扭力，加强筋可以提升接口部位的结构强度，避免拧格兰头的时候把接口掰裂。

　　这类结构之所以在工业现场应用这么广，核心就是它把防护、便捷安装、通用适配这几个需求平衡得很好，不需要复杂的安装结构，就能给电气连接点提供可靠的防护，同时模块化的设计可以根据实际需求组合不同的插芯，走动力、信号、甚至气路都能在同一个连接器里实现，大大减少了现场的接线工作量，也降低了设备维护的时候接错线的概率。做三维建模的时候，要特别注意上下盖扣合的配合间隙，留0.2mm的配合公差，既保证扣合顺畅，也不会因为间隙太大导致密封胶条压不紧，锁扣的卡扣位置要做15度的导入角，扣合的时候不需要精准对位就能顺利卡紧，符合现场快速操作的使用需求。
