埃姆卡1039系列直角转接铰链结构

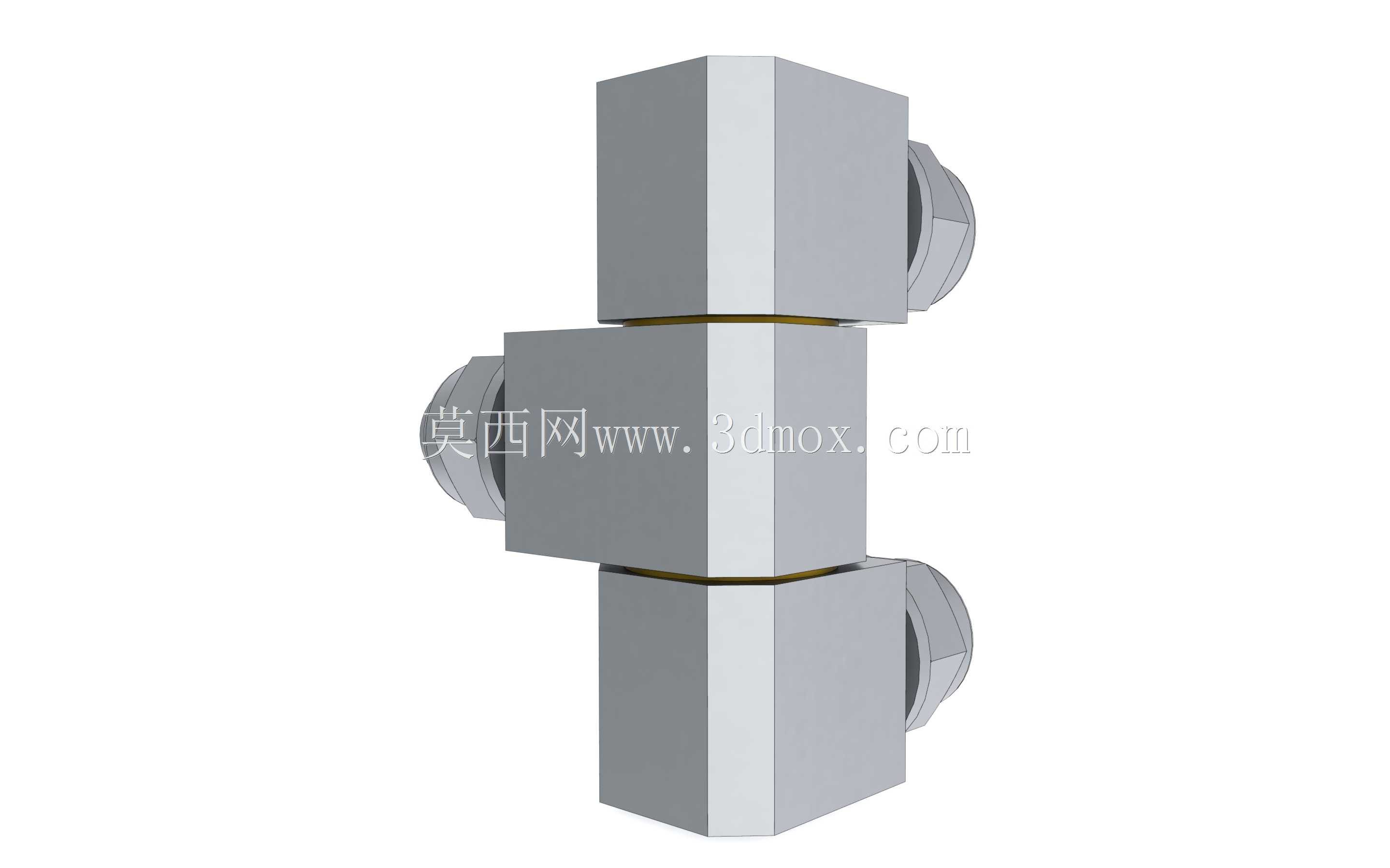

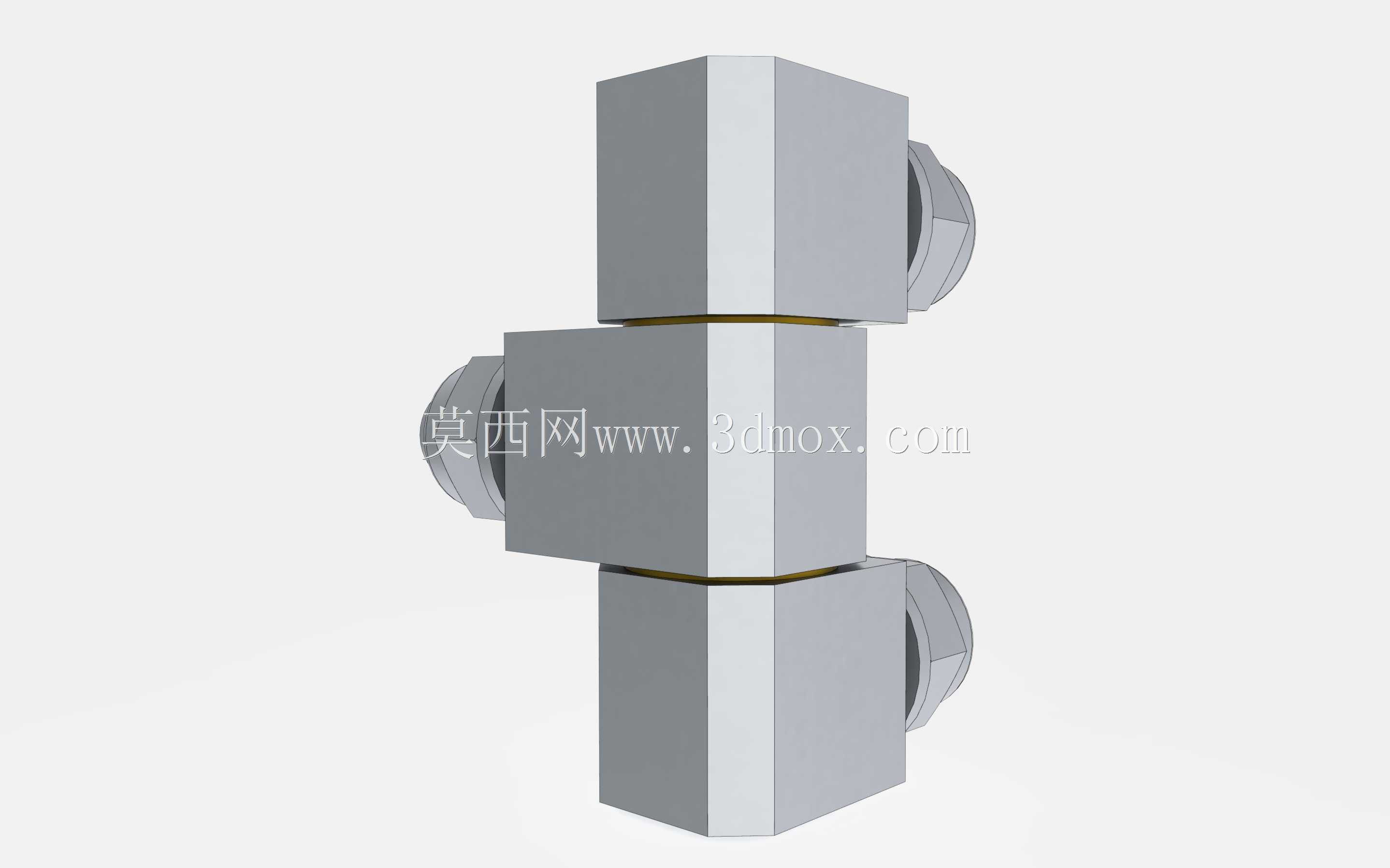

　　这款铰接转接件主要面向工业柜体、检测设备舱门、洁净室围护结构的直角位铰接需求设计，区别于常规平面安装的铰链结构，其核心是解决两个垂直排布面板之间的转动连接问题，在实际产线应用中，很多设备的侧舱与顶舱交接处、电控柜的L型转角门、试验箱的观察窗转角位，都无法使用普通平面铰链完成安装，这类直角转接铰链就能直接适配90度夹角的两个安装面，不需要额外加工转接支架，减少现场安装的配做工序。从结构设计逻辑来看，该铰链采用三段式分体铰接结构，中间段为核心转动主体，上下两个对称的安装段分别对应两个垂直方向的安装面板，转动副内置在中间段与上下段的衔接位置，转动间隙控制在0.1mm以内，避免铰接转动时出现面板窜动、错位的问题，

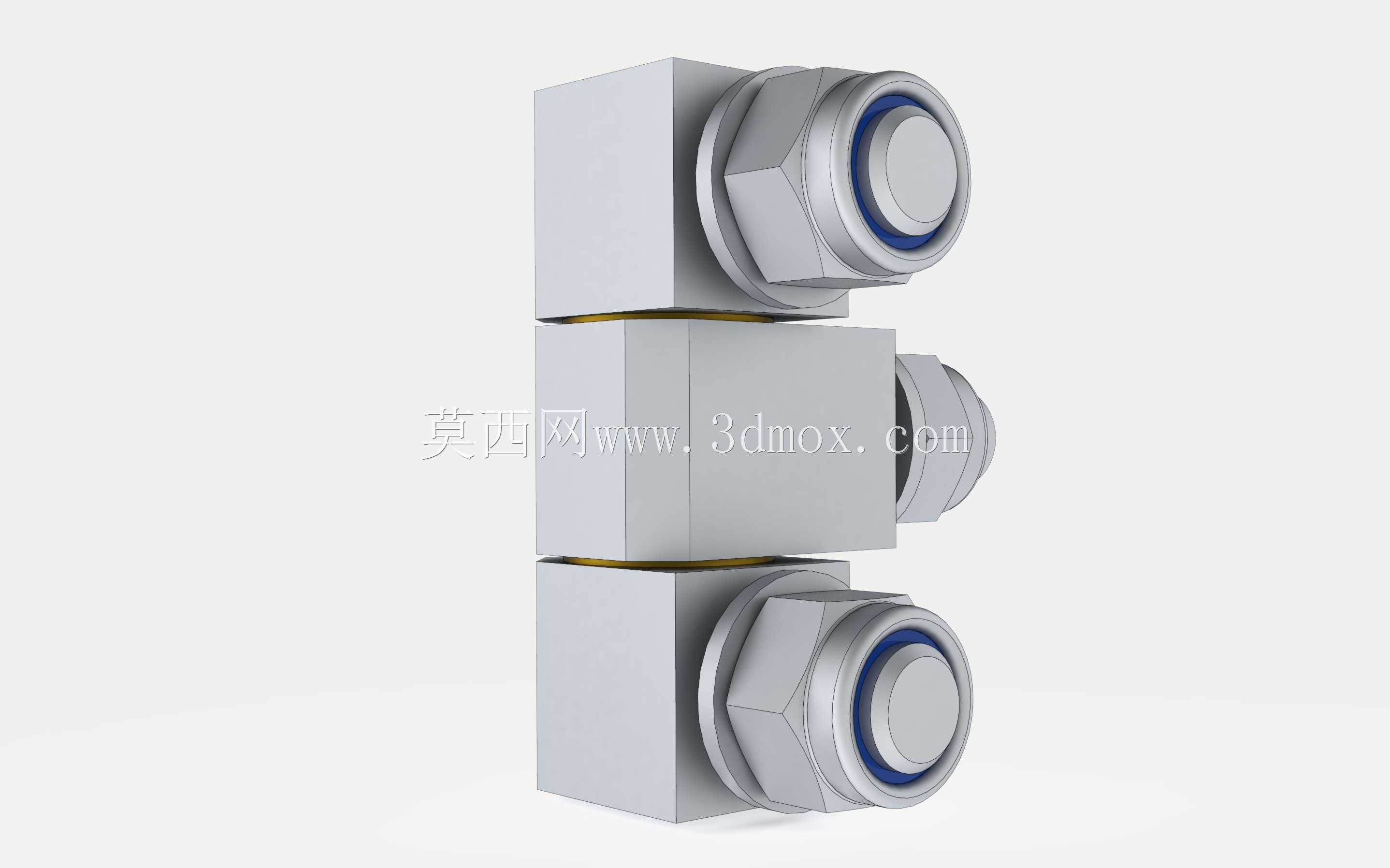

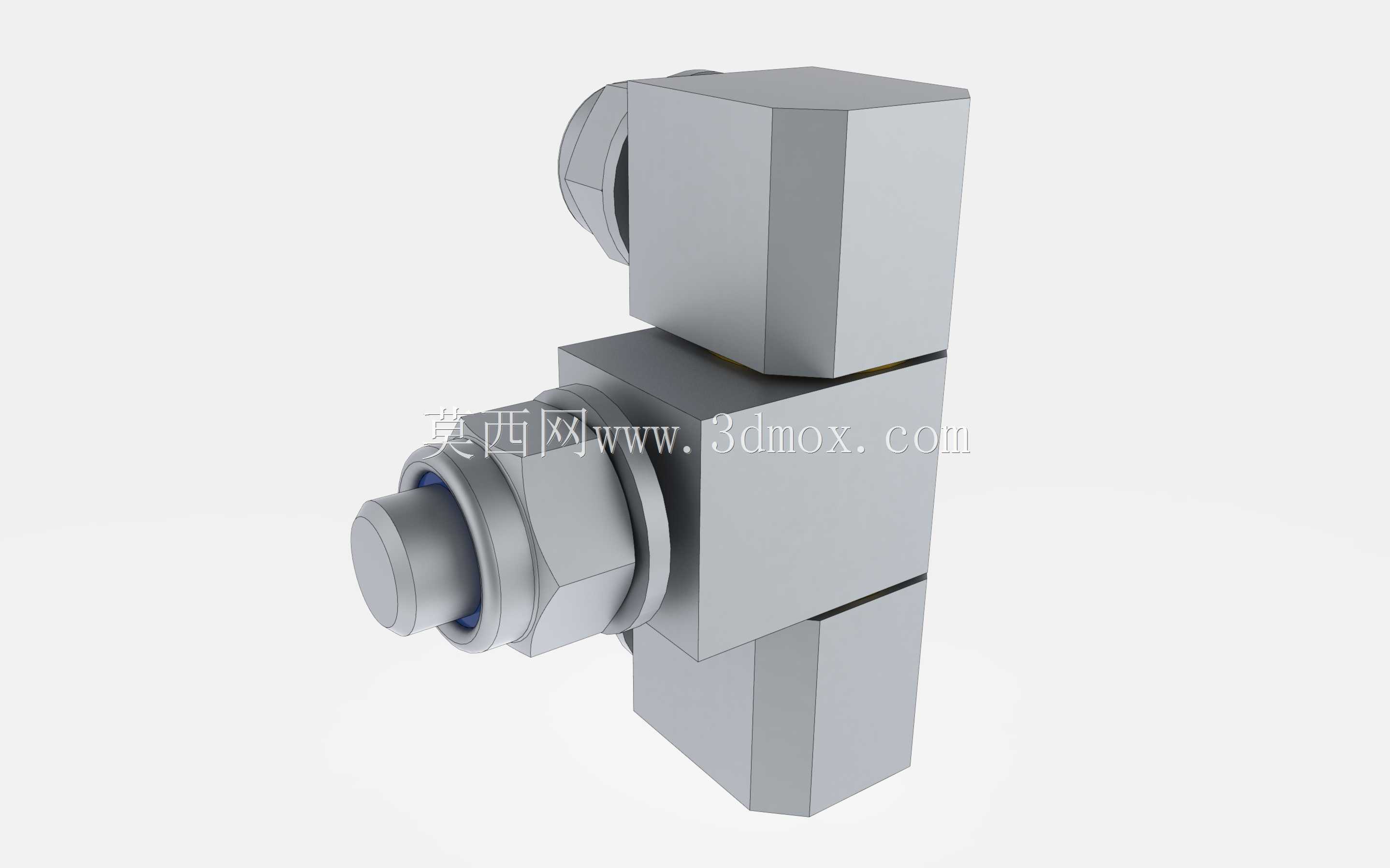

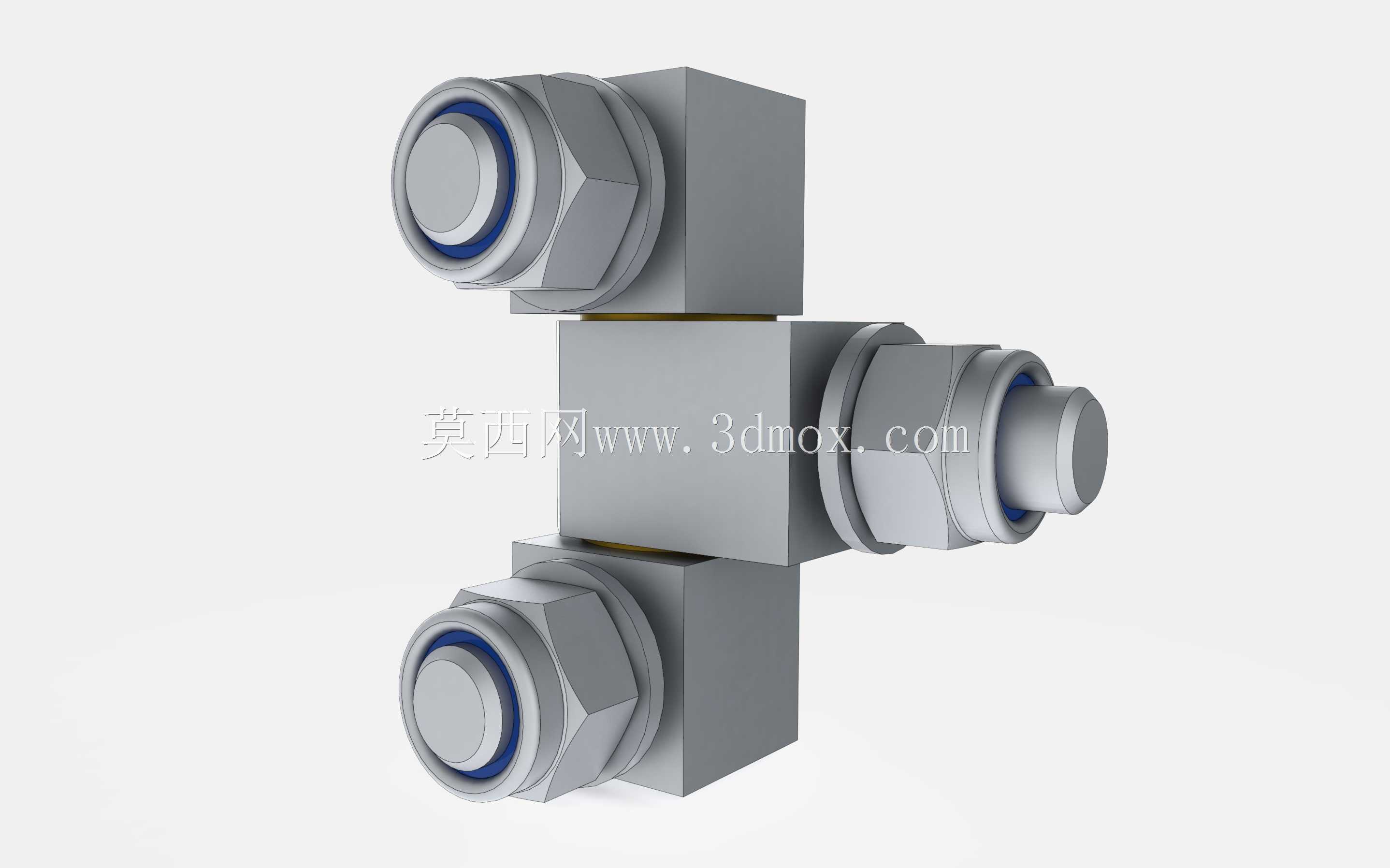

　　同时铰接处的阻尼经过适配调整，既可以让舱门在0-120度开启范围内任意角度悬停，也不会出现转动卡滞、启闭费力的情况。安装边界方面，该铰链的三个外接端均采用标准外螺纹接头设计，接头的对边尺寸适配常用的19mm开口扳手，安装时不需要定制专用工装，直接用常规五金工具就能完成锁紧固定，每个安装端的螺纹旋合长度设计为12mm，能够适配厚度在10-15mm区间的金属板材、复合板材安装，安装时只需要在对应面板上加工对应规格的安装过孔，不需要额外沉孔或者铣槽，降低面板的加工难度。从功能特性上看，该铰链的主体采用六方柱外形设计，没有突出的棱角与外凸结构，安装完成后与转角面板的贴合度高，不会在设备外侧形成勾挂线缆、磕碰操作人员的凸起结构，

　　表面采用哑光硬质氧化处理，在常规工业环境下具备基础的防腐蚀、耐摩擦性能，不需要额外做表面防护处理，适配车间、实验室、户外柜体等多种使用场景。在实际选型过程中，结构工程师需要注意，该铰链的单组额定承载为8kg，单扇转角舱门建议对称安装2组该型号铰链，避免长期使用后出现铰接变形、舱门下坠的问题；转动行程上，该铰链的最大开启角度为120度，能够满足常规设备舱门的检修、操作开启需求，如果需要更大的开启角度，则需要调整安装位置或者选用大行程铰接件。建模过程中，该铰链的转动副配合公差按照H7/g6的间隙配合设定，既保证转动的顺畅性，也控制了铰接的径向窜动量，三个安装端的同轴度、垂直度公差控制在0.05mm以内，

　　保证安装后三个方向的安装面能够与对应面板完全贴合，不会出现安装应力集中的问题。不同于普通的明装或者暗装铰链，这款直角转接铰链不需要在面板内侧预留铰链安装的沉腔，对于壁厚较薄、内部空间紧凑的设备来说，能够大幅节省内部安装空间，避免铰链与设备内部的元器件、管线产生干涉，很多紧凑型检测设备、小型工控柜体的转角位连接，都会优先选用这类结构的铰接件，减少内部空间的占用。另外，该铰链的铰接位置采用隐藏式转轴设计，转轴完全内置在主体结构内部，外部没有外露的转轴端头，既避免了粉尘、水汽从转轴位置进入铰链内部造成卡滞，也让整体外观更加简洁规整，适配对外观整洁度有要求的医疗设备、实验仪器类产品的外观设计需求。在安装适配性上，该铰链的三个安装端螺纹规格统一，现场安装时不需要区分不同的安装接头，任意一个端头都可以对应不同方向的安装面板，降低安装时的错装概率，同时对称式的结构设计也减少了备件的种类，设备运维时不需要区分左右、上下的铰链型号，单一备件就能完成不同位置的更换维护。
