商用车悬架用橡胶空气弹簧结构

　　做商用车底盘悬架设计快十二年，经手的空气弹簧选型、适配项目不下四十个，眼前这款卷边式橡胶空气弹簧，是干线物流挂车、重载卡车后悬架上最常见的弹性承载元件，和传统钢板弹簧悬架比，它的非线性刚度特性能把空载、满载状态下的底盘固有频率控制在很窄的区间，跑高速铺装路面时滤震效果比多片簧好太多，不光能减少货损，还能降低车架、车桥连接位置的交变应力，延长底盘结构件的疲劳寿命。

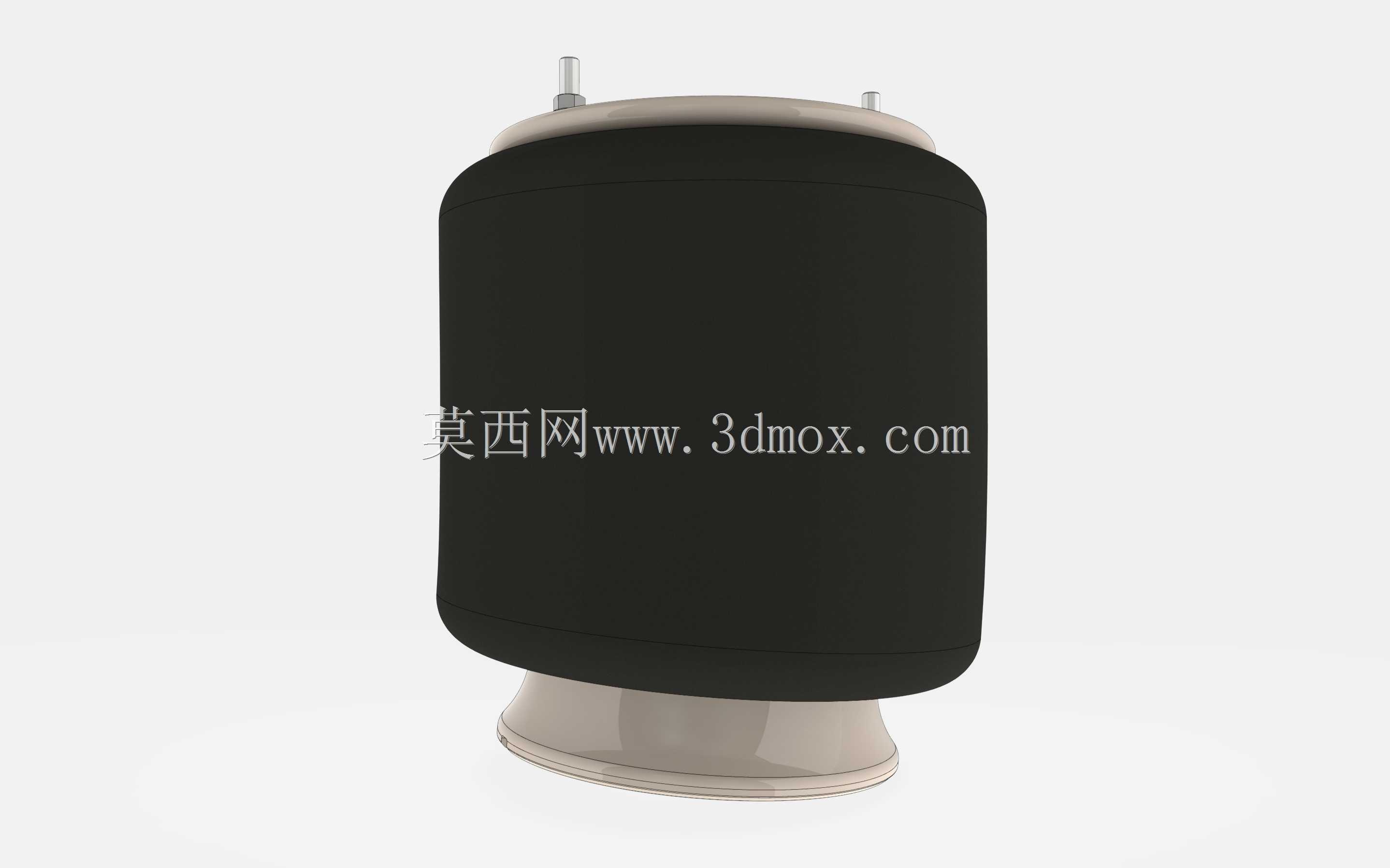

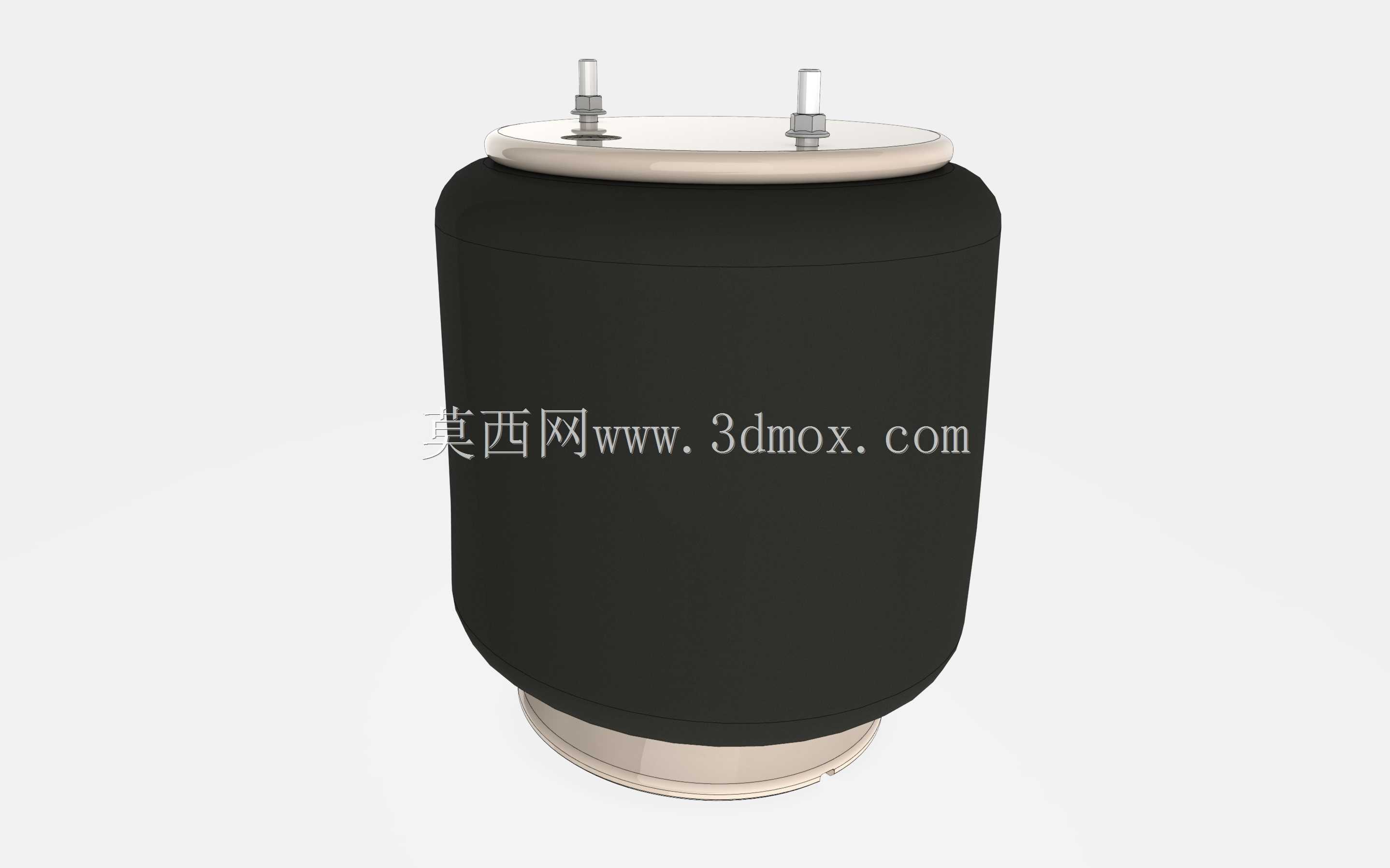

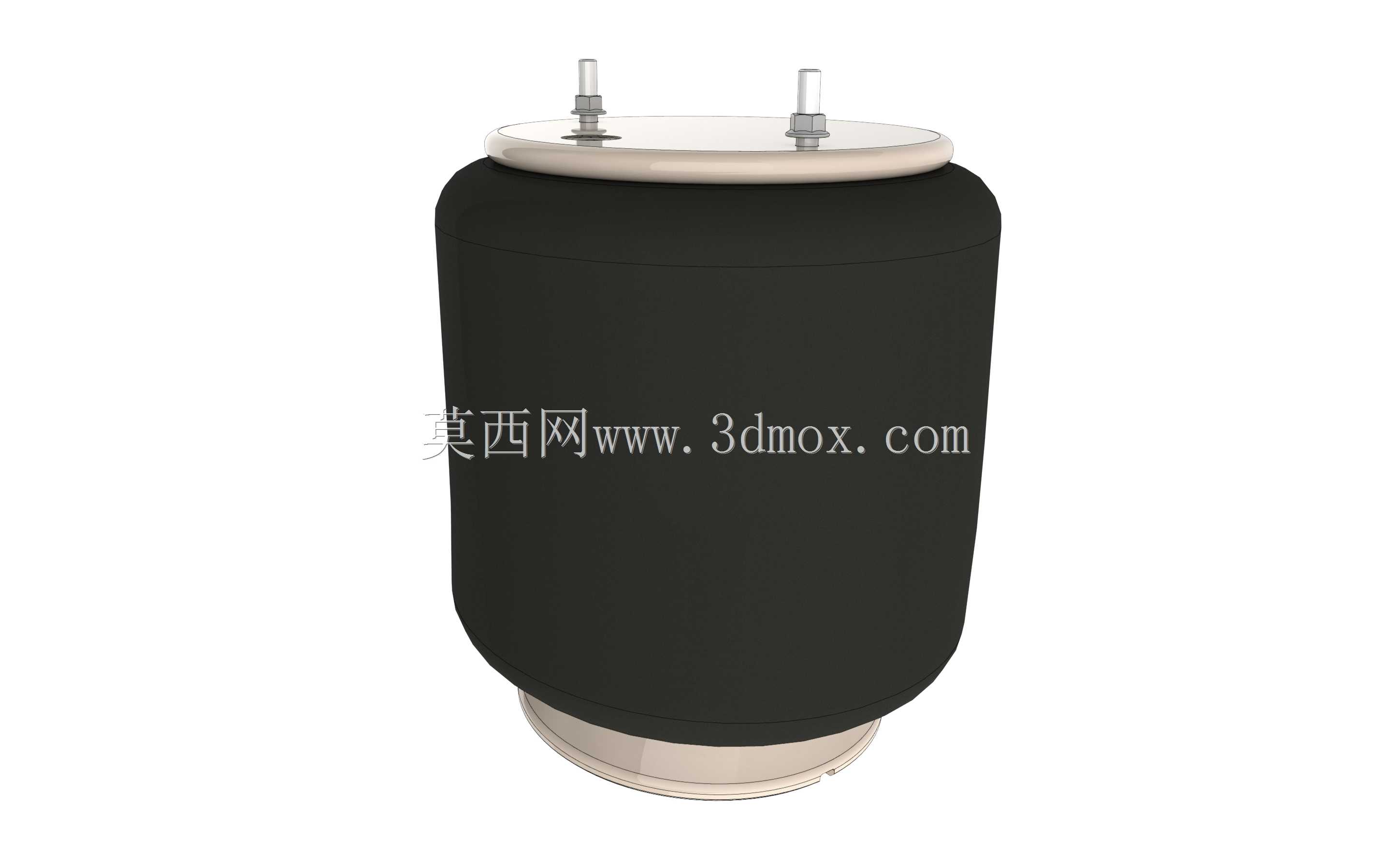

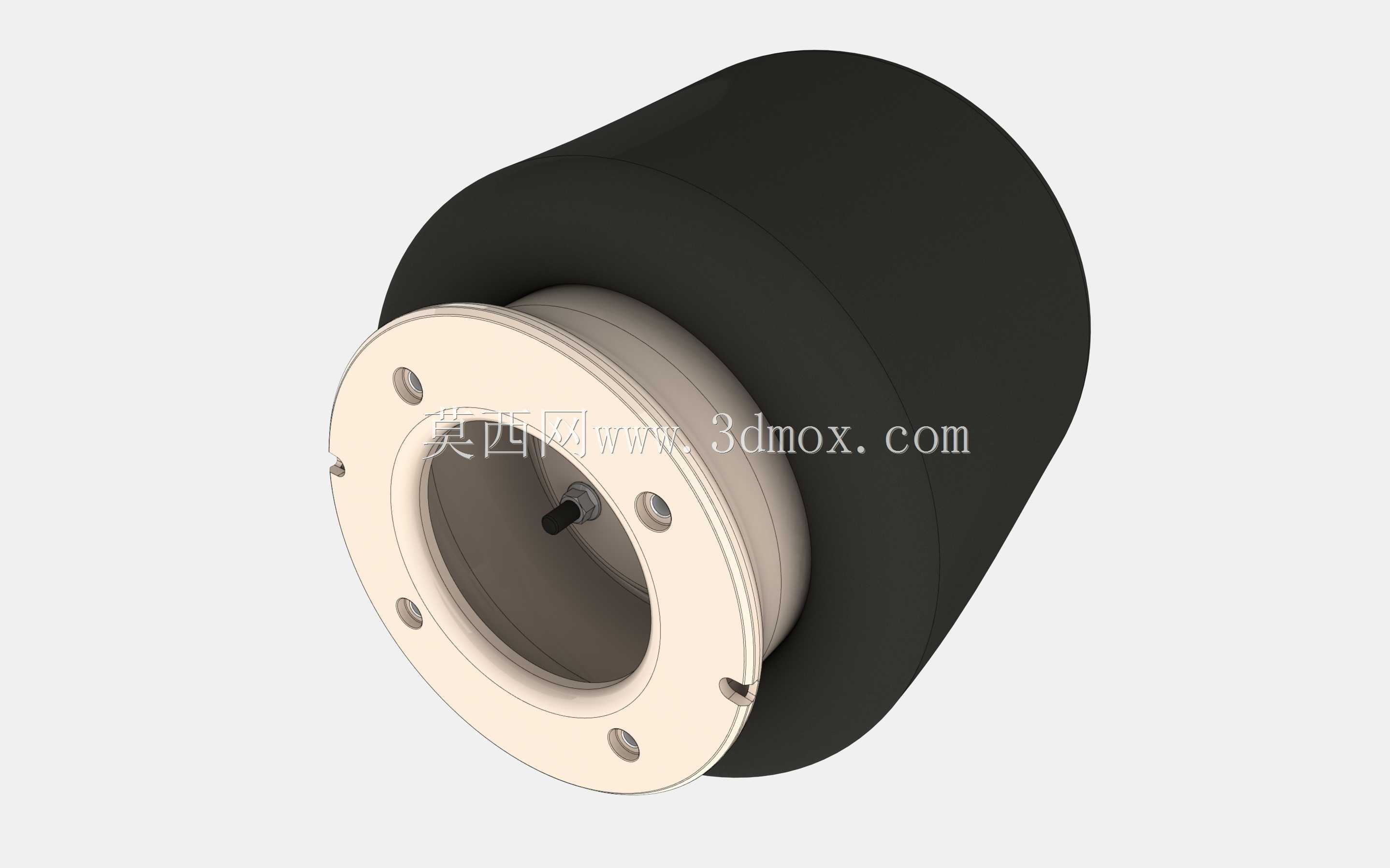

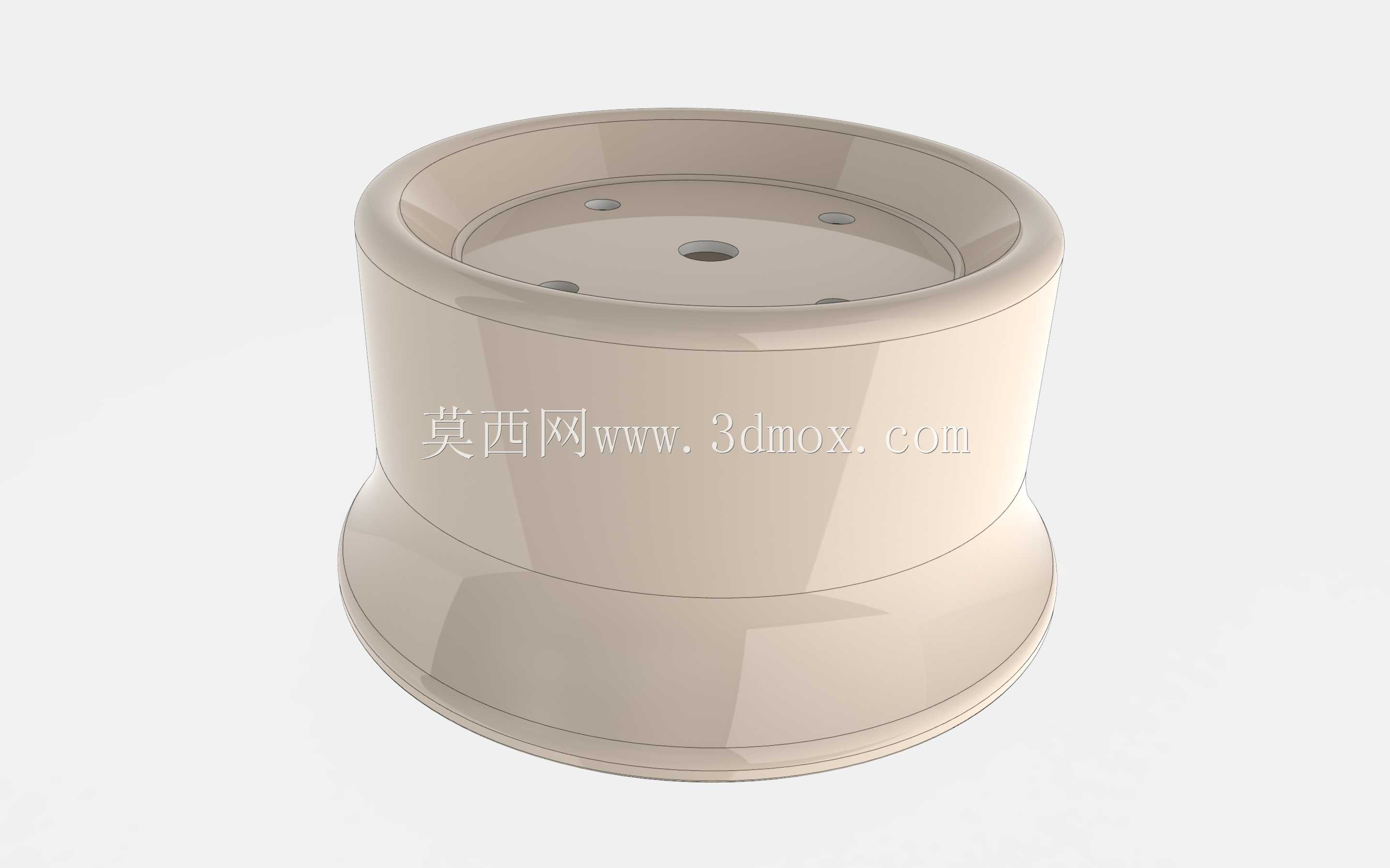

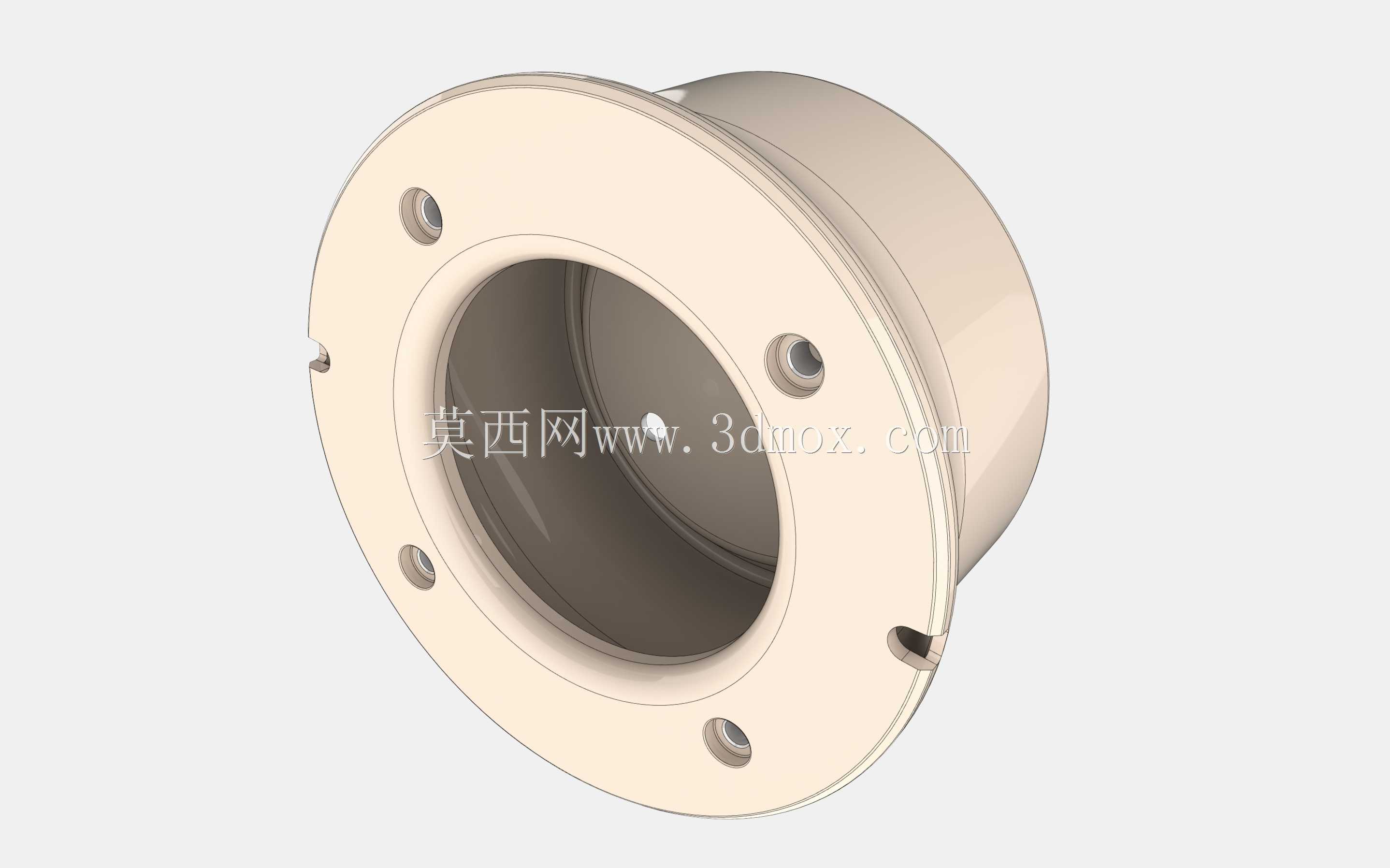

　　从结构设计逻辑来看，这款空气弹簧采用上下金属扣边卷压密封结构，上端盖布置两个外螺纹气嘴接口，一个用于接入整车气源回路充放气，另一个可接压力传感器实时监测气囊内部气压，配合高度阀就能实现车身高度的动态调节，不管是装卸货时的底盘升降，还是不同载荷下的悬架高度保持，都靠这套气路配合实现。橡胶囊体采用多层帘线交叉缠绕的硫化结构，帘线角度、层数都是根据额定承载气压、最大拉伸行程反复校核的，避免大冲击行程下囊体出现过度膨胀、帘线层剥离的问题。下端的密封底座和囊体同样采用卷边压合工艺，底座上的定位止口和车桥安装位的凸台配合，能避免车辆过弯、侧倾时气囊出现横向错位，保证承载时的受力始终沿轴向传递。

　　实际装车场景里，这类空气弹簧主要用在挂车的随动桥、驱动桥空气悬架，还有部分高端重载卡车的后悬架位置，相比活塞式空气弹簧，它的有效承压面积变化率更平缓，刚度曲线更适合公路匀速行驶的工况，在非铺装路面占比高的工程车上用得少，主要是因为这类卷边结构的囊体横向变形余量有限，大角度扭转工况下容易出现密封边磨损漏气。安装边界上，上端盖的两个安装螺柱间距、螺纹规格是和车架上的安装支架孔位严格匹配的，安装时要保证气嘴接口避开周边的制动管路、线束，避免车辆跳动时出现干涉磨损；下端底座的安装面平面度要求控制在0.2mm以内，不然压合后容易出现局部密封不严慢漏气的问题。

　　建模的时候要特别注意几个容易出错的位置：一是上下金属端盖和橡胶囊体的卷边配合位置，要做足够的圆角过渡，不能出现尖锐棱角，不然实际硫化生产时橡胶层在棱角位置容易出现应力集中，反复充放气变形后最先出现裂纹；二是囊体的自由状态轮廓，要和额定气压下的膨胀轮廓、最大压缩行程的折叠轮廓做干涉检查，保证悬架跳动到上下极限位置时，囊体不会和周边的减震器、推力杆、制动气室发生摩擦接触；三是上端气嘴的螺纹伸出长度，要考虑安装时密封垫圈的压缩量，保证螺纹旋入深度足够，同时不会因为伸出过长顶到支架背面的其他部件。

　　日常维保场景里，这类空气弹簧的故障大多不是囊体本身的疲劳破裂，而是安装时的干涉磨损、密封卷边位置进了泥沙导致的密封失效，所以设计安装支架的时候，往往会在气囊周边加简易的挡泥板，减少行驶中泥沙、碎石直接冲击囊体表面。另外在做整车悬架匹配计算时，不能只看气囊的额定承载能力，还要结合高度阀的充放气流量、减震器的阻尼参数做匹配，不然容易出现过起伏路面时车身频繁上下起伏的“喘气”现象，影响行驶稳定性。

　　从建模细节还原度来说，这个模型把囊体的橡胶纹理、上下端盖的金属卷边结构、气嘴的六角连接部位都做了准确还原，没有做过度的简化，不管是做悬架总成的装配干涉检查，还是做底盘布置的方案展示，都能直接调用，不需要再花时间补结构细节。要注意的是，做运动仿真的时候，橡胶囊体部分不能按刚性件处理，要设置成可变形的柔性体参数，不然模拟出来的悬架跳动行程和实际装车状态会有不小的偏差，尤其是极限压缩状态下的囊体折叠形态，刚性件建模根本模拟不出真实的避让空间，容易导致后续设计时误判周边件的安装间隙。
