TAKLER TK6810型车辆挡泥板安装固定支架

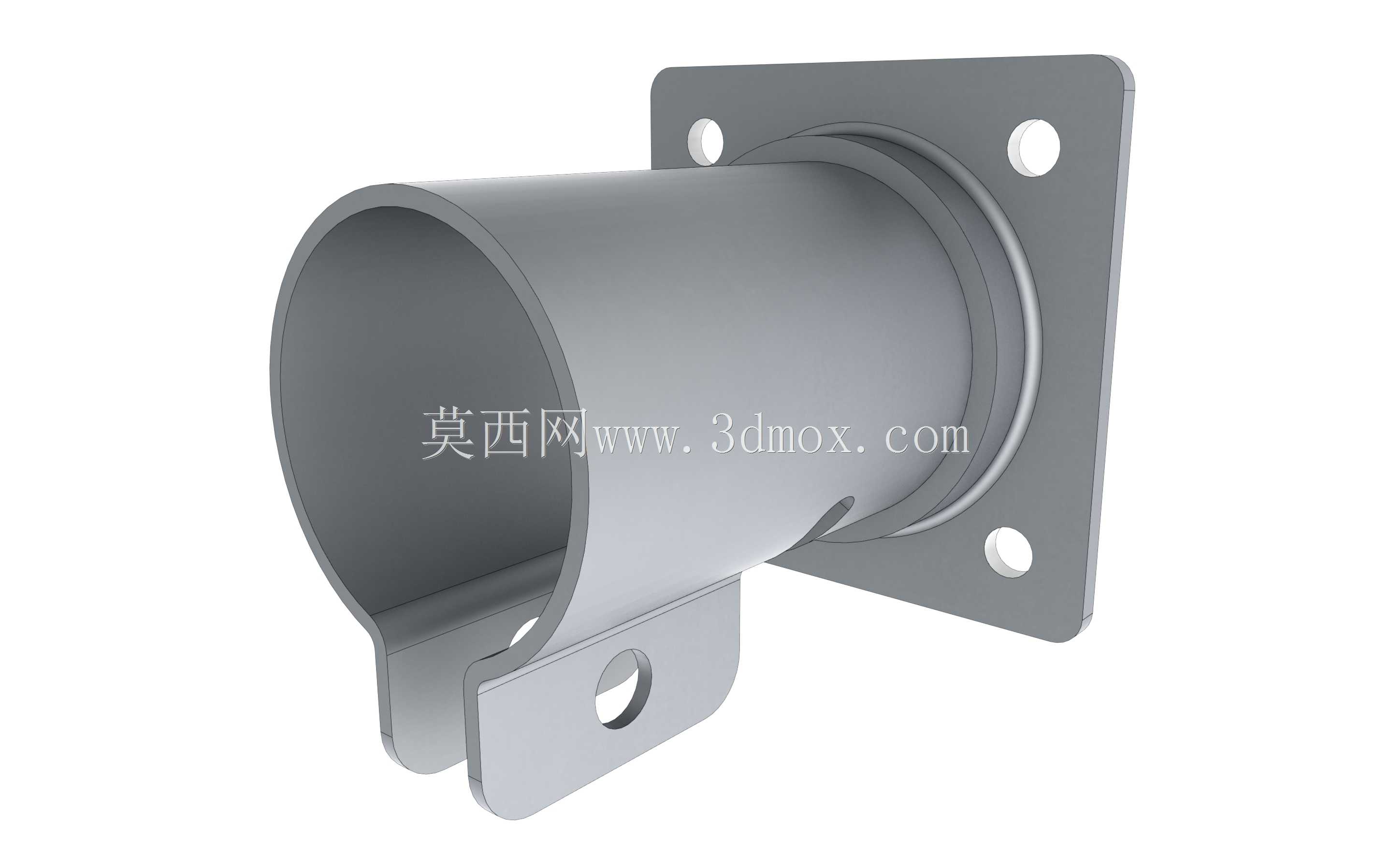

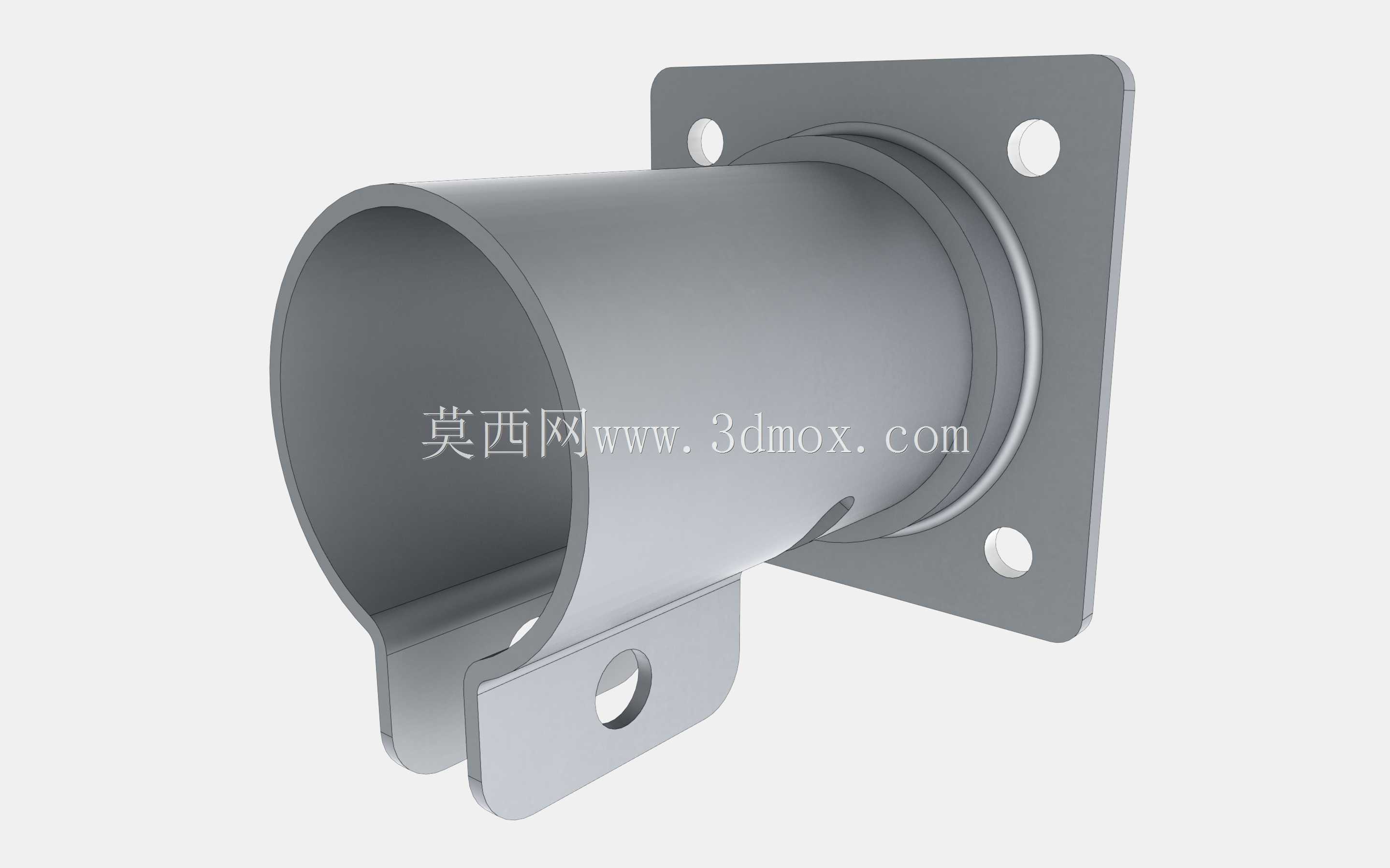

　　在商用车行走系统的附属防护结构设计中，挡泥板支架是连接车架本体与挡泥板总成的核心承载构件，这类零件看似结构简单，却直接决定了车辆行驶过程中挡泥板的固定可靠性，尤其是在重载运输场景下，路面颠簸带来的持续交变载荷、泥水侵蚀带来的锈蚀风险，都对支架的结构强度、安装适配性提出了非常具体的工程要求。这款适配TAKLER TK6810车型的挡泥板支架，采用法兰盘加圆筒主体加下挂安装耳的一体化结构设计，整体采用钣金冲压后焊接成型的工艺路线，表面做镀锌钝化处理，能够有效抵御道路融雪剂、泥水飞溅带来的腐蚀问题，延长零件在户外复杂工况下的使用寿命。从实际装车场景来看，这类支架主要应用在重型卡车、拖挂车厢、工程翻斗车的轮组上方位置，

　　一端通过方形法兰盘上的四个均布安装孔固定在车架侧部的预设安装平面上，圆筒主体向外延伸出足够的安装距离，为挡泥板提供避让轮胎跳动边界的支撑空间，下端分叉式的安装耳预留了固定螺栓过孔，能够直接匹配对应规格挡泥板总成的安装点位，不需要额外制作转接件，大幅降低现场装配的调整工作量。设计过程中，工程师首先需要明确的是安装边界约束：方形法兰盘的安装孔位完全对应车架侧梁上的预留孔距，保证装配时不需要对车架进行二次打孔破坏原有结构强度；圆筒主体的伸出长度经过反复校核，既保证挡泥板内侧面与轮胎胎面的安全距离满足整车设计规范，在轮胎满载跳动、转向最大角度时不会发生运动干涉，又不会因为伸出过长导致支架悬臂弯矩过大，提升支架根部的疲劳寿命。

　　下端的分叉式安装耳结构，是针对挡泥板安装后的受力特点做的优化：两个平行的安装耳片能够对挡泥板的安装端形成双侧夹持，相比单片式的安装结构，能够更好地抵抗车辆行驶过程中气流冲击、轮胎带起的杂物撞击带来的侧向力，避免挡泥板出现长时间使用后晃动、移位甚至脱落的问题。安装耳上的螺栓孔采用长圆孔与圆孔配合的公差设计，能够吸收挡泥板制造过程中产生的尺寸公差，装配时可以小范围调整挡泥板的上下、前后位置，保证挡泥板与轮胎的相对位置符合防护要求，不会出现局部缝隙过大导致泥水飞溅到车厢后方的情况。从结构受力的角度分析，法兰盘与圆筒主体的连接位置做了一圈环形的加强翻边，相当于在应力集中的焊接根部增加了一圈加强筋结构，

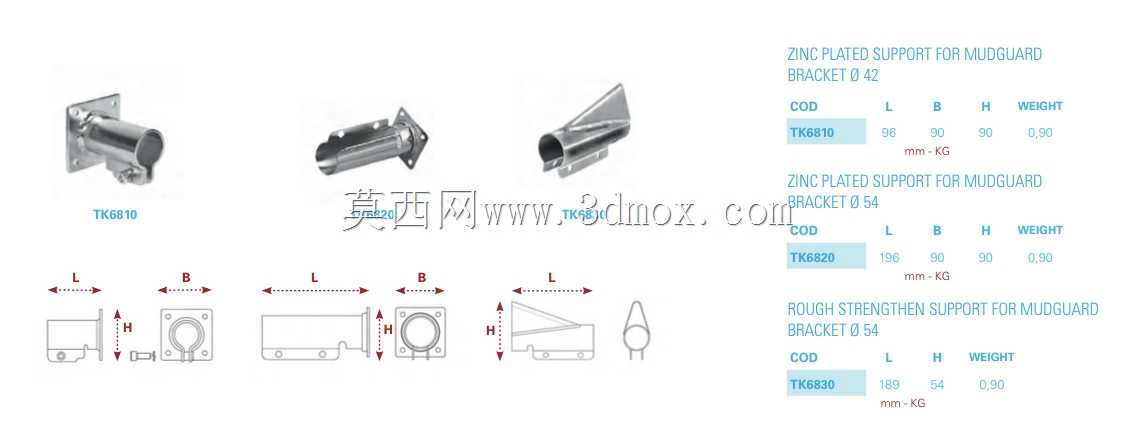

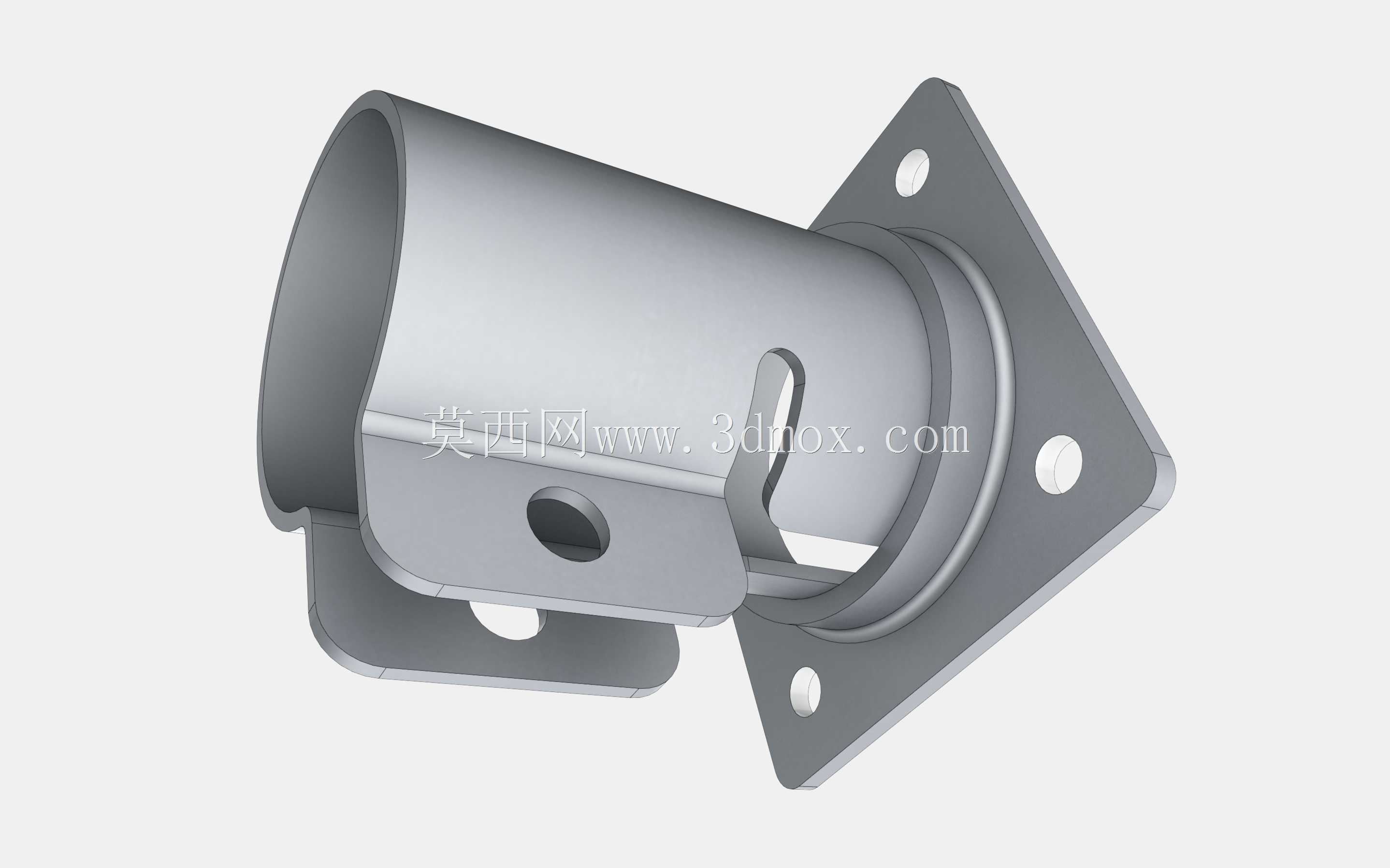

　　能够有效分散车辆颠簸时支架根部承受的交变弯曲应力，避免长期使用后在焊缝位置出现疲劳开裂的问题。圆筒主体的侧壁上预留的缺口结构，一方面是为了给挡泥板的安装螺栓提供操作空间，方便装配时工具伸入拧紧螺母，另一方面也能够在保证整体结构强度的前提下，适当降低零件的整体重量，符合商用车轻量化设计的整体趋势。在实际选型匹配过程中，技术人员需要重点核对三个核心尺寸参数：首先是法兰盘的安装孔中心距，必须与车架上的安装点位完全匹配，否则会出现无法装配的问题；其次是圆筒主体的轴向长度，要结合所选挡泥板的宽度、轮胎的断面宽度、轮距参数综合核算，保证挡泥板能够完全覆盖轮胎的胎面宽度，起到有效的挡泥防护作用；最后是下端安装耳的孔位间距与孔径，要与挡泥板上的安装座尺寸对应，避免出现螺栓穿入困难、固定不牢的问题。这类镀锌支架在日常运维过程中，也需要定期检查法兰盘固定螺栓的预紧力、焊缝位置是否出现锈蚀开裂、安装耳的固定螺栓是否松动，尤其是在经常行驶于非铺装路面的工程车辆上，定期的检查维护能够有效避免挡泥板脱落引发的道路安全隐患。相比市面上常见的角钢焊接式简易挡泥板支架，这款一体化成型的支架在制造精度、结构强度、防腐性能上都有明显优势，所有安装孔位都通过工装夹具定位加工，装配一致性更好，批量装车时能够大幅提升装配效率，减少现场配焊、打孔的工序，也更符合商用车量产装配的工艺要求。
