车辆用带缓冲垫可调式支撑连接柱结构

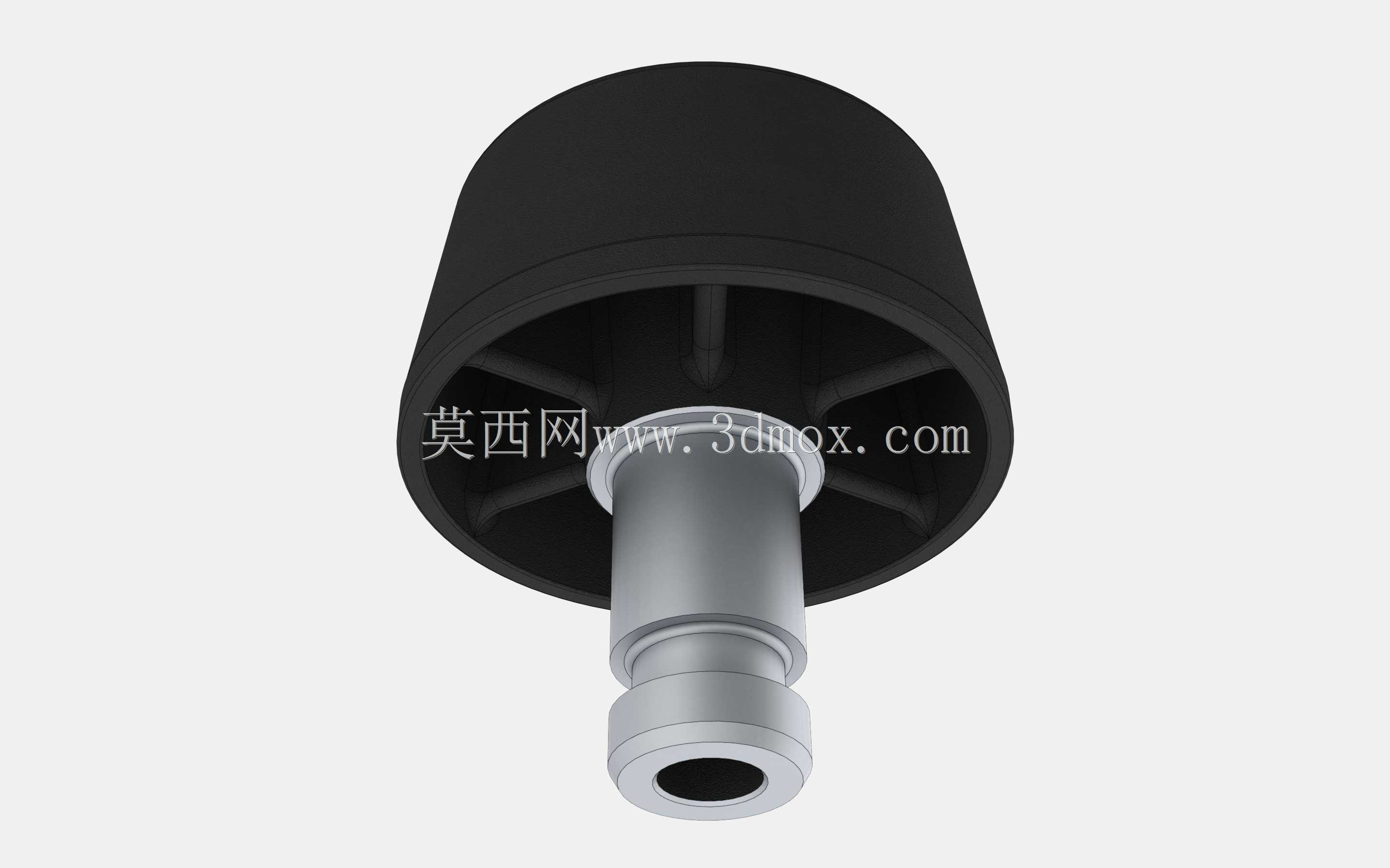

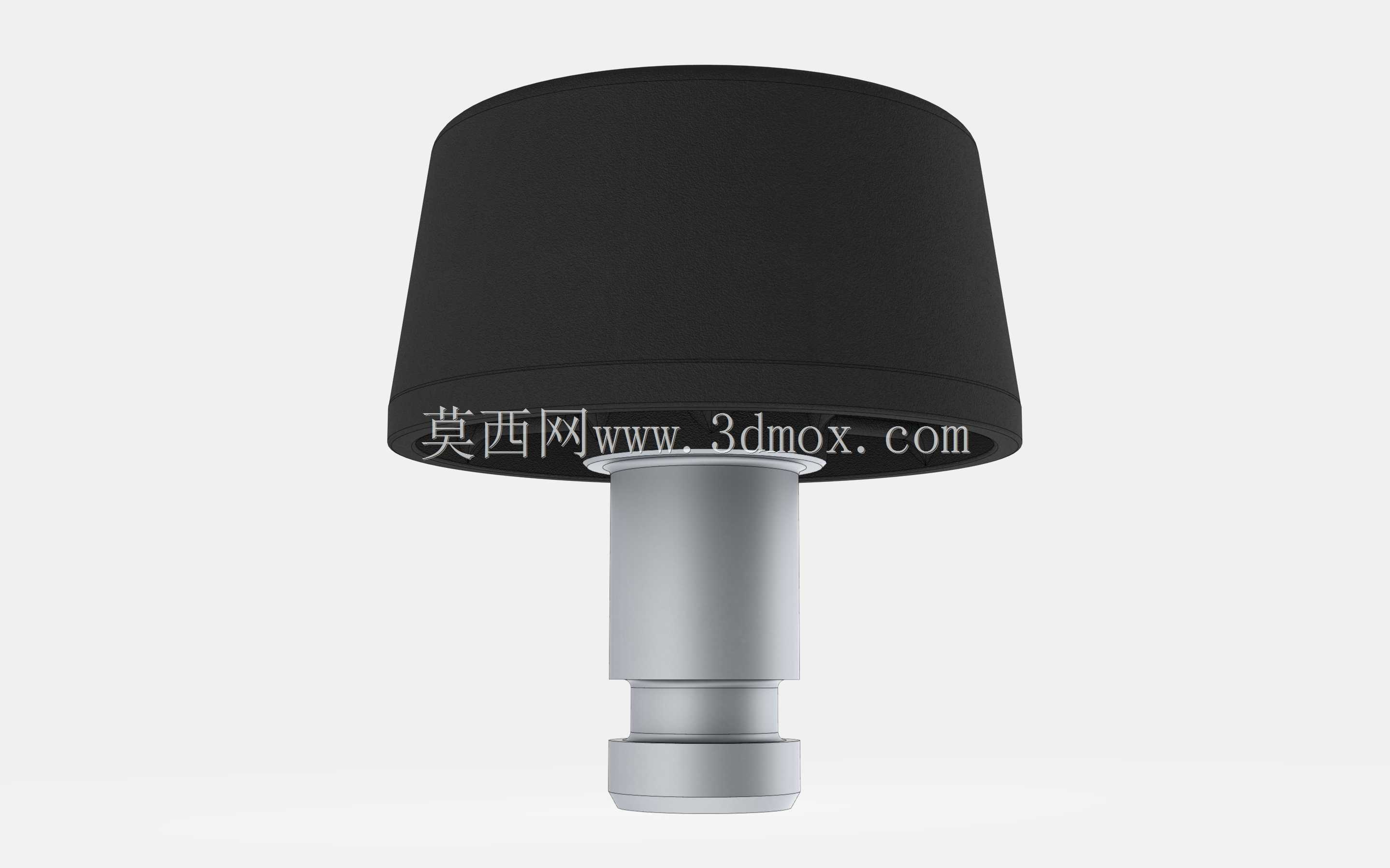

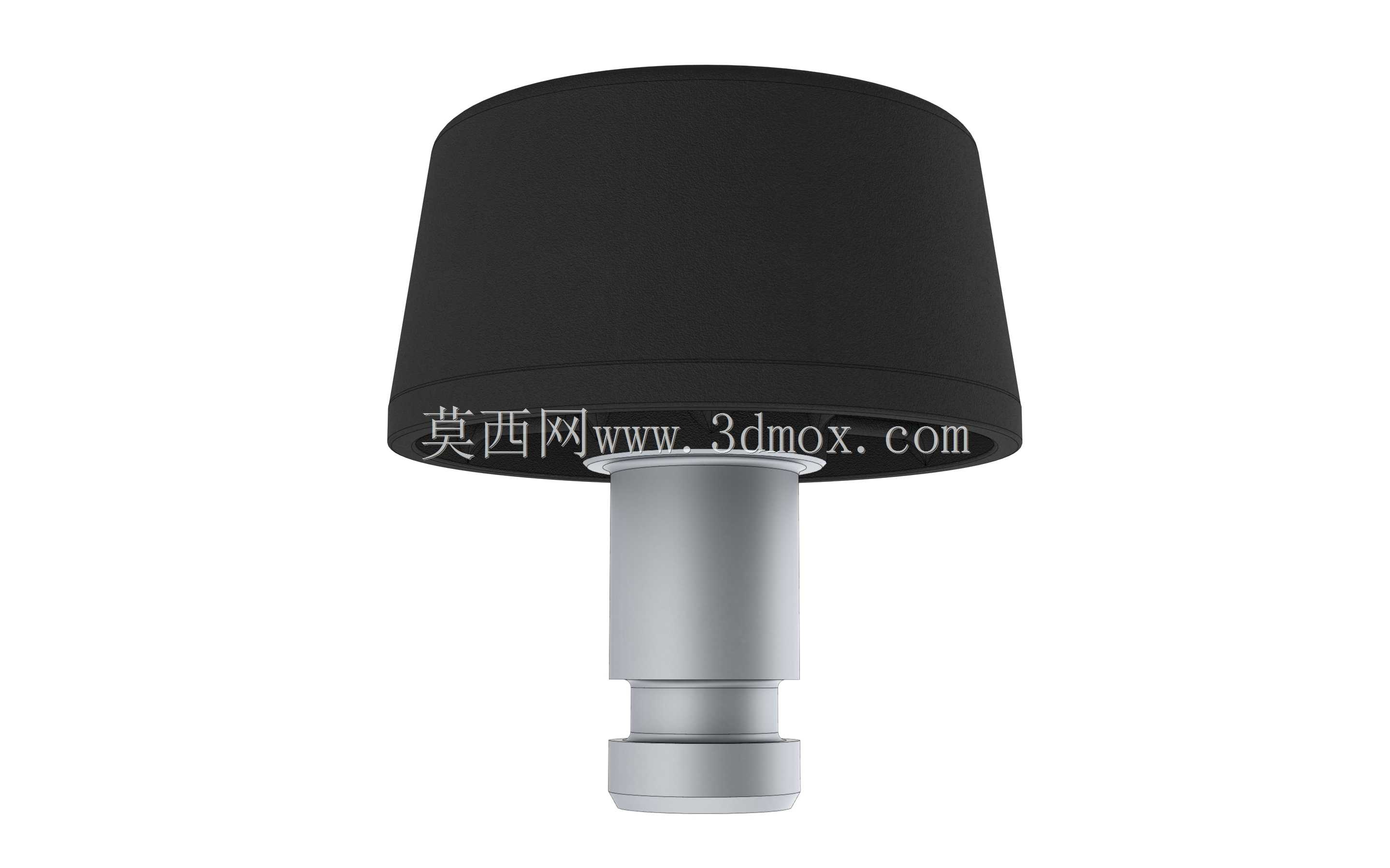

　　这类带缓冲结构的支撑连接柱，在商用拖车、重型卡车的货厢支撑、舱门限位、活动部件铰接支撑场景中应用十分广泛，日常做整车结构三维建模时，经常会遇到这类需要兼顾缓冲减震、快速插拔、定位支撑的连接件选型与结构复刻。从实际使用场景来看，这类部件多安装在货厢侧门的开启支撑位、拖车与挂载设备的连接定位端、车厢内部活动隔板的支撑点位，日常作业中需要反复承受开合冲击、路面颠簸带来的径向与轴向载荷，顶部的黑色缓冲垫采用邵氏硬度65-70度的丁腈橡胶材质，直接硫化粘接在下部金属基座上，接触面积覆盖整个支撑端面，能够在部件闭合时吸收80%以上的刚性碰撞冲击力，避免金属部件直接撞击产生漆面破损、结构变形，同时能降低行驶过程中部件震颤产生的异响。

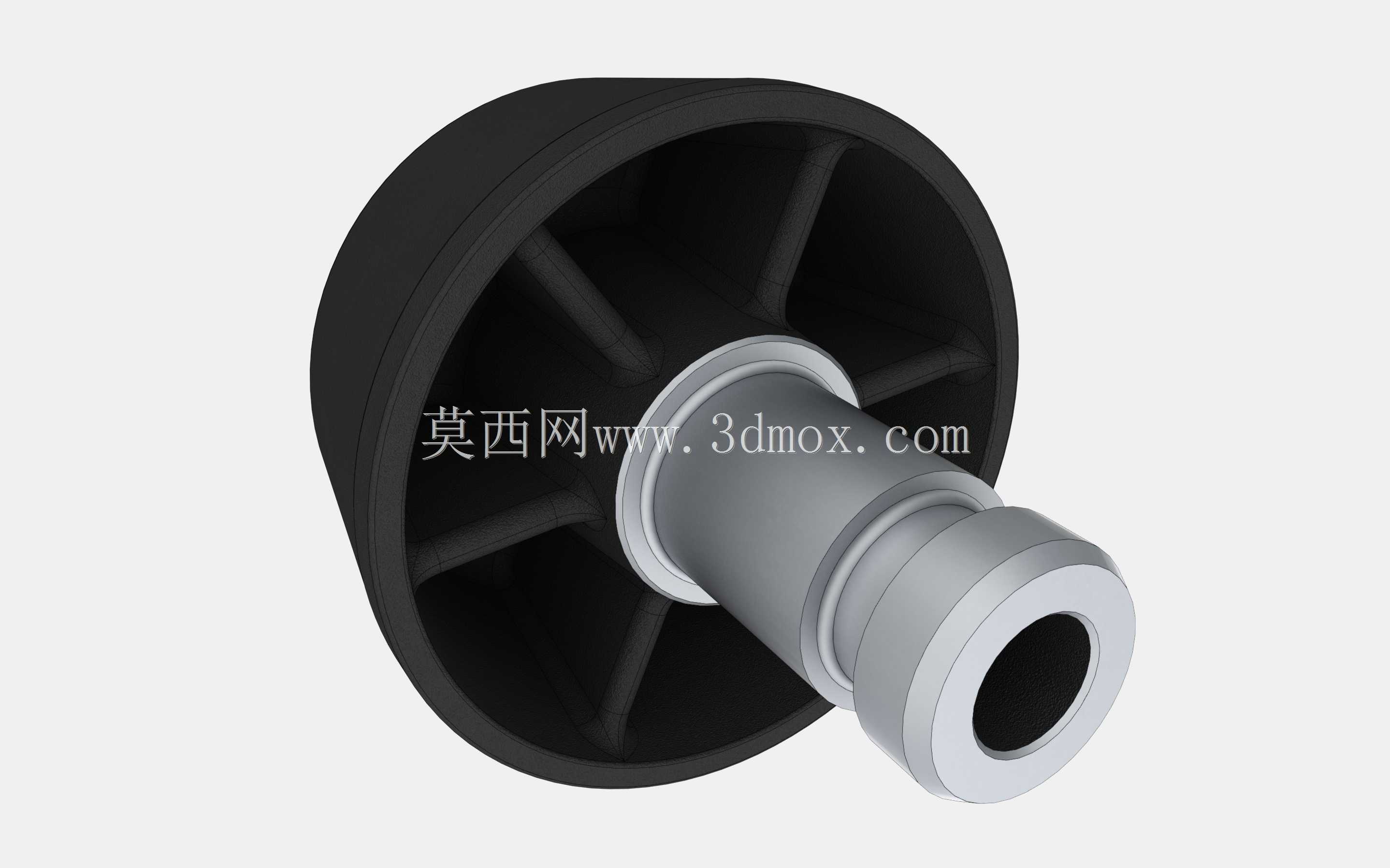

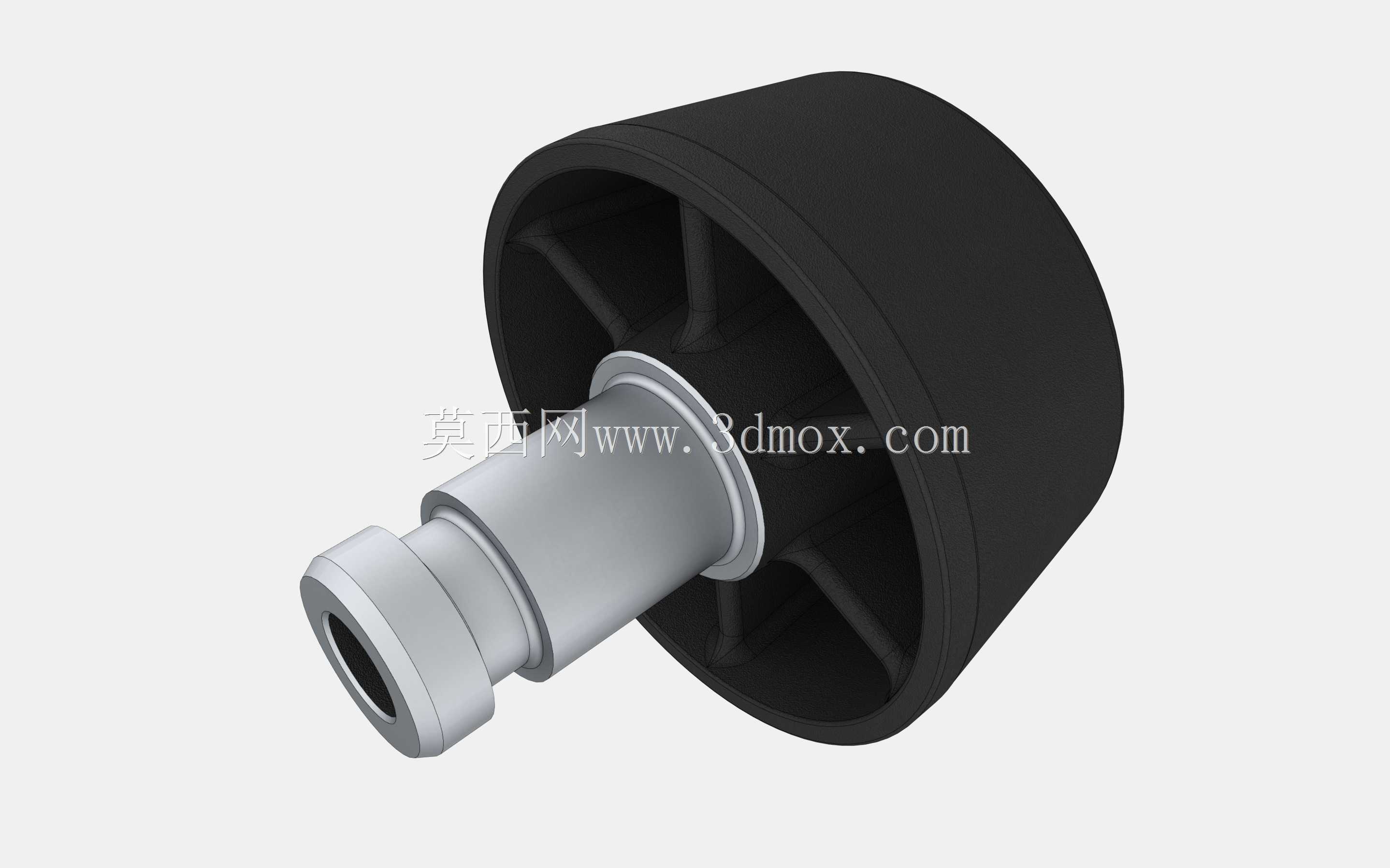

　　从结构设计思路来看，下部的金属柱体采用阶梯轴结构设计，最上端的大直径轴段与缓冲垫基座过盈配合，中间的环形卡槽用于安装开口挡圈，实现支撑柱在安装面板上的轴向定位，下方的两段小直径轴段分别对应安装位的导向孔与锁紧机构，插拔时的导向段长度设计为总柱长的三分之一，能够保证插入时自动对中，不会出现卡滞，最下端的倒角为15度，方便在视线不佳的作业场景下快速对准安装孔。整个金属柱体采用45号钢冷镦成型后表面镀锌处理，镀层厚度控制在8-12微米，能够满足户外作业场景下的盐雾防护要求，避免长期接触雨水、道路融雪剂产生锈蚀。

　　在安装边界尺寸上，顶部缓冲垫的外径为72毫米，总高度为38毫米，下部金属柱的总伸出长度为62毫米，最大安装面板厚度允许值为12毫米，安装时仅需要在面板上开设直径22毫米的通孔，从面板上方放入支撑柱后，在下方卡槽内卡入对应规格的轴用挡圈即可完成固定，不需要额外焊接或者攻丝，后期维护更换时仅需要拆下挡圈就能拔出整个部件，更换缓冲垫或者柱体的操作单人即可在5分钟内完成，不需要拆解周边的其他结构。

　　做这类部件的三维建模时，需要重点注意缓冲垫与金属基座的配合公差，过盈量控制在0.2-0.3毫米即可，过大会导致橡胶装配时被挤压开裂，过小则会在长期冲击下出现橡胶垫脱落的问题；阶梯轴的各个轴段过渡位置需要设计R0.5的圆角，避免应力集中导致柱体在承受侧向载荷时出现断裂；缓冲垫的侧面设计有1度的拔模斜度，既方便橡胶硫化时脱模，也能在支撑接触时逐步增加接触面积，让缓冲力线性上升，不会出现硬接触的突兀感。在实际选型替换时，需要确认使用场景的静态支撑载荷不超过800公斤，动态冲击载荷不超过1200公斤，侧向受力不超过300牛，超出载荷范围使用会导致柱体弯曲变形或者缓冲垫碎裂。这类支撑柱相比传统的刚性金属支撑柱，不需要额外加装橡胶缓冲垫，集成化的结构减少了装配零件数量，降低了供应链的管理成本，同时统一的安装尺寸能够和行业内同规格的产品实现完全互换，不需要修改安装面板的孔位就能直接替换，在商用车改装、挂车制造、专用车生产的场景中已经成为标准化的选用配件。建模过程中对橡胶部分做外观渲染时，不需要做过于光亮的表面处理，实际产品的橡胶表面是亚光磨砂质感，金属部分的镀锌层是略带彩色的钝化质感，还原这些细节能够让整个装配模型的真实度大幅提升，在做整车装配干涉检查时，需要预留缓冲垫压缩3毫米的变形空间，避免装配时出现静态干涉，同时要确认支撑柱拔出后的最大活动行程内，不会和周边的管线、加强筋产生运动干涉。
