加固塑料弯型设备安装拉手结构

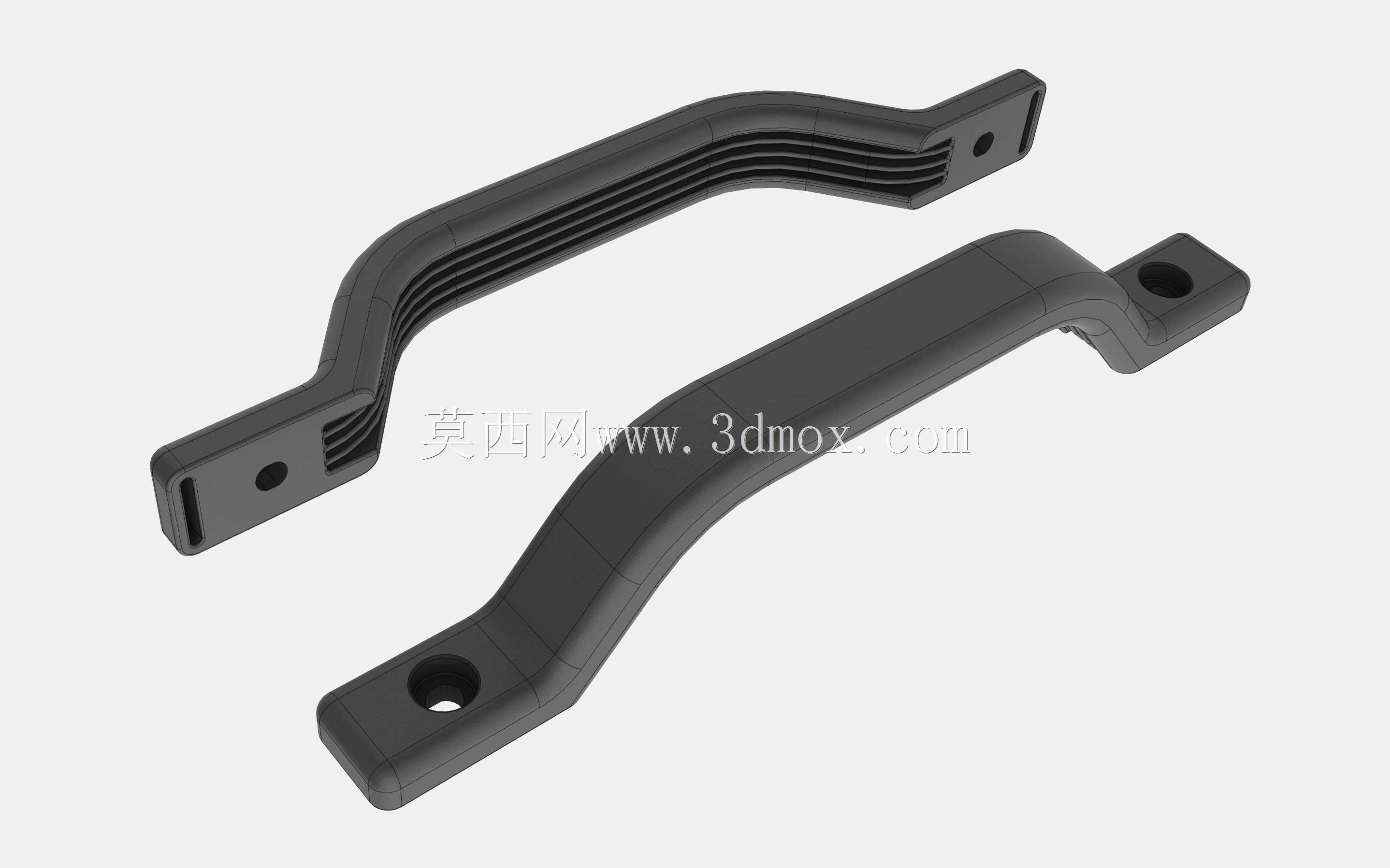

　　做设备结构设计这么多年，拉手这类看似不起眼的小零件，往往是影响整机操作体验、后期维护效率的关键细节，很多刚入行的工程师容易在这类外购件选型或者自制件设计上踩坑，要么安装后干涉周边部件，要么受力不足使用一段时间出现断裂，要么握持手感差操作人员反馈硌手。这次的这款加固塑料弯型拉手，是针对商用车、工程作业设备舱门、检修盖板这类需要频繁开合的场景设计的，和常见的平直金属拉手不同，它的弯折造型是完全贴合安装面的操作空间做的适配。

　　先从实际应用场景说，这类拉手最常出现在重卡驾驶室侧部储物舱门、拖车外挂设备箱盖板、抓斗类工程机械的检修护罩位置，这些场景的共同特点是安装面不是纯平面，往往带有一定的冲压弯折弧度，或者拉手安装位置旁边有突出的管线、结构筋位，如果用平直拉手，安装后握持位置和安装面之间的间隙太小，冬天操作人员戴厚劳保手套操作的时候，手指会被夹在拉手和安装面之间，根本没法发力开舱门。这款拉手的弯折角度是经过多轮实装验证的，握持段和安装基准面之间预留了足够的操作间隙，就算戴加厚的防寒手套或者防割手套，也能完全握住拉手发力，不会出现卡手的情况。

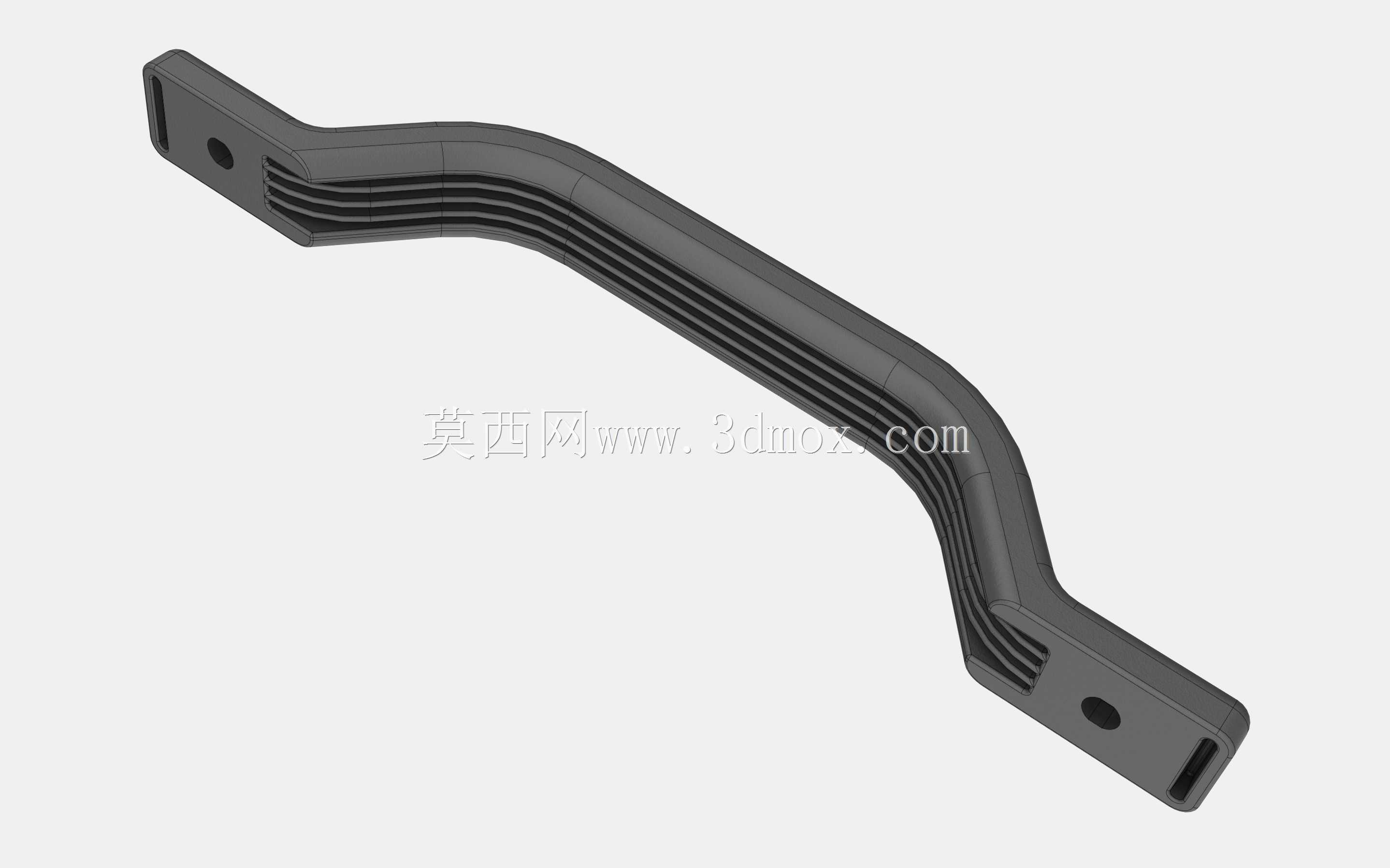

　　从功能特性上看，它采用的是加固塑料材质，和金属拉手相比，首先是自重更轻，对于商用车这类对自重敏感的设备来说，每个舱门减少几百克的重量，整车累积下来的减重效果很可观，而且塑料材质不会像喷涂金属拉手那样，使用时间长了出现漆面脱落、生锈流黄水的问题，在户外雨雪、扬尘工况下的耐候性更好，不会因为锈蚀出现拉手卡滞、断裂的隐患。拉手的握持面做了多道平行的防滑凹槽，不是光滑的圆弧面，手上沾有油污、泥水的时候握持，也不会出现打滑脱力的情况，凹槽的深度控制在1.5毫米左右，不会因为凹槽过深积累泥沙难以清理，也不会因为凹槽太浅起不到防滑效果。

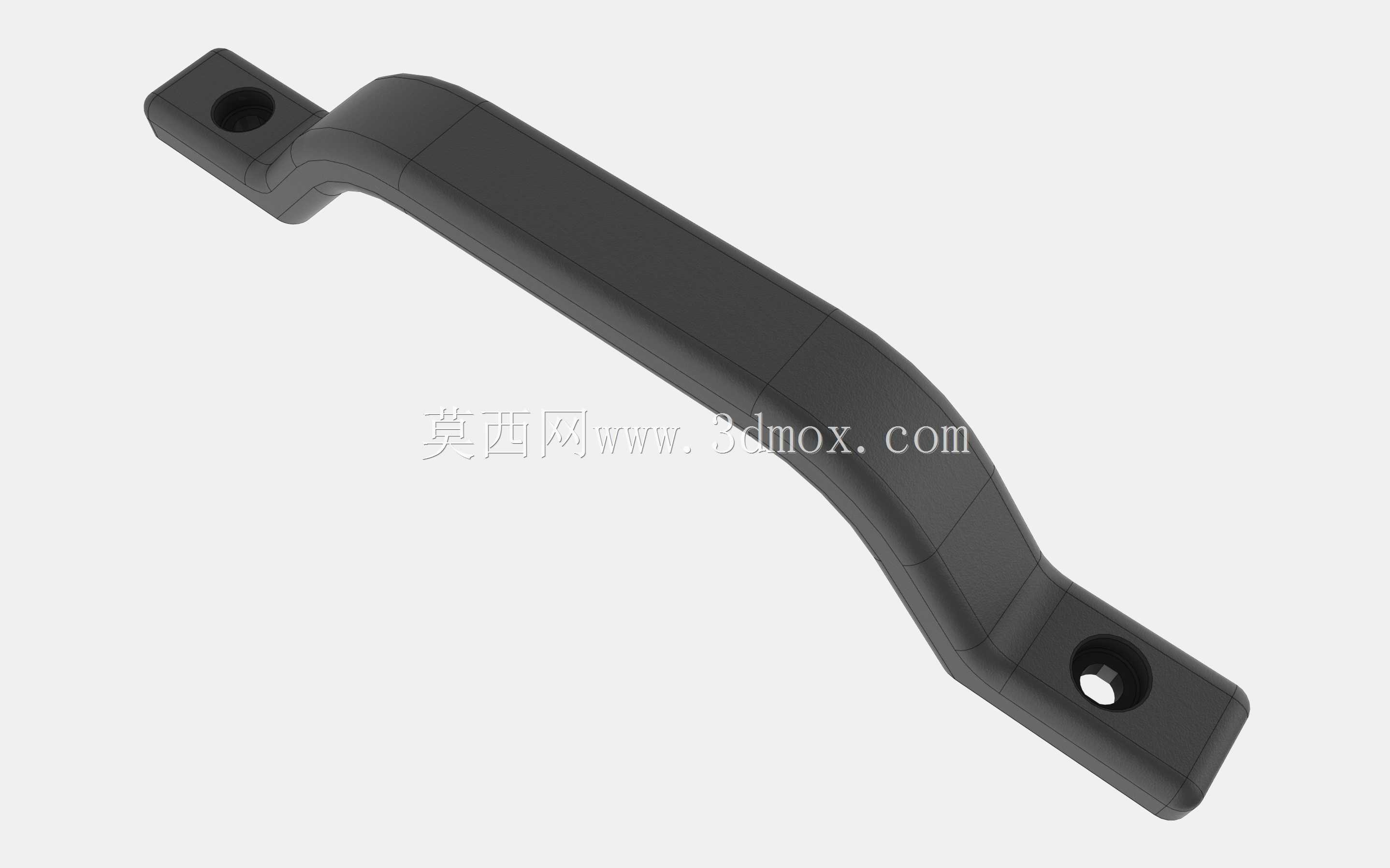

　　设计思路上，这款拉手没有采用常见的分体组装结构，而是一体注塑成型，两个安装脚和握持段是连续的材料本体，没有拼接缝隙，从根源上避免了组装结构在长期受力后出现连接松动的问题。安装脚的位置做了局部加厚，安装孔是内嵌的金属衬套结构，直接用螺栓穿过安装孔固定在舱门的预埋螺母上的时候，锁紧力不会直接作用在塑料本体上，就算多次拆装检修，也不会出现塑料安装孔被螺栓压裂、滑牙的问题。两个安装脚的定位孔距是按照行业通用的舱门安装孔位标准做的，替换原有老旧拉手的时候不需要重新在舱门上打孔，直接对位安装即可，降低了后期维护的改造成本。

　　再说到外形尺寸和安装边界，这款拉手的整体横向跨度适配常见的300-400毫米宽度的舱门，安装脚的弯折高度刚好避开安装面周边的焊接凸台、密封胶条位置，安装完成后拉手最外侧突出安装面的高度不超过40毫米，不会因为突出过多在设备作业过程中被周边障碍物勾挂，导致拉手断裂或者舱门被意外拉开。握持段的截面是符合人体工学的椭圆造型，长轴方向和人手握持的发力方向一致，长期握持发力的时候不会硌手，相比圆形截面的拉手，握持接触面积更大，单位面积的受力更小，操作人员开合较重的舱门的时候，手部的疲劳感会明显降低。

　　在实际选型适配的时候，需要注意安装面的平面度公差，这款拉手的安装脚基准面是平面，要求安装位置的平面度误差不超过1毫米，如果安装面是弧度过大的曲面，需要在安装位置增加平整的安装垫片，避免锁紧螺栓后拉手本体出现内应力，长期使用后在应力集中位置出现开裂。另外这款塑料拉手的适用环境温度在-30℃到70℃之间，完全覆盖国内大部分地区的户外作业环境温度范围，不会因为低温出现材质变脆，或者高温出现材质软化变形的问题，和同承重等级的金属拉手相比，成本更低，自重更轻，耐腐蚀性更好，非常适合各类商用车辆、工程作业设备的舱门、护罩位置作为开合操作件使用。
