带双圆柱滚子镀锌钢支架水平缓冲装置

　　在商用车挂车、场内转运拖车以及重载工业搬运设备的端梁、侧围对接位置，水平缓冲结构是承担低速碰撞动能吸收、限制部件相对位移的核心功能件，这类部件的设计合理性直接决定了设备对接过程的结构损耗速率与操作安全性。不同于常见的橡胶块直贴式缓冲结构，这款带双圆柱滚子的镀锌钢支架水平缓冲装置，在结构设计上做了针对性的功能优化，适配多类存在滑动对接需求的缓冲场景。

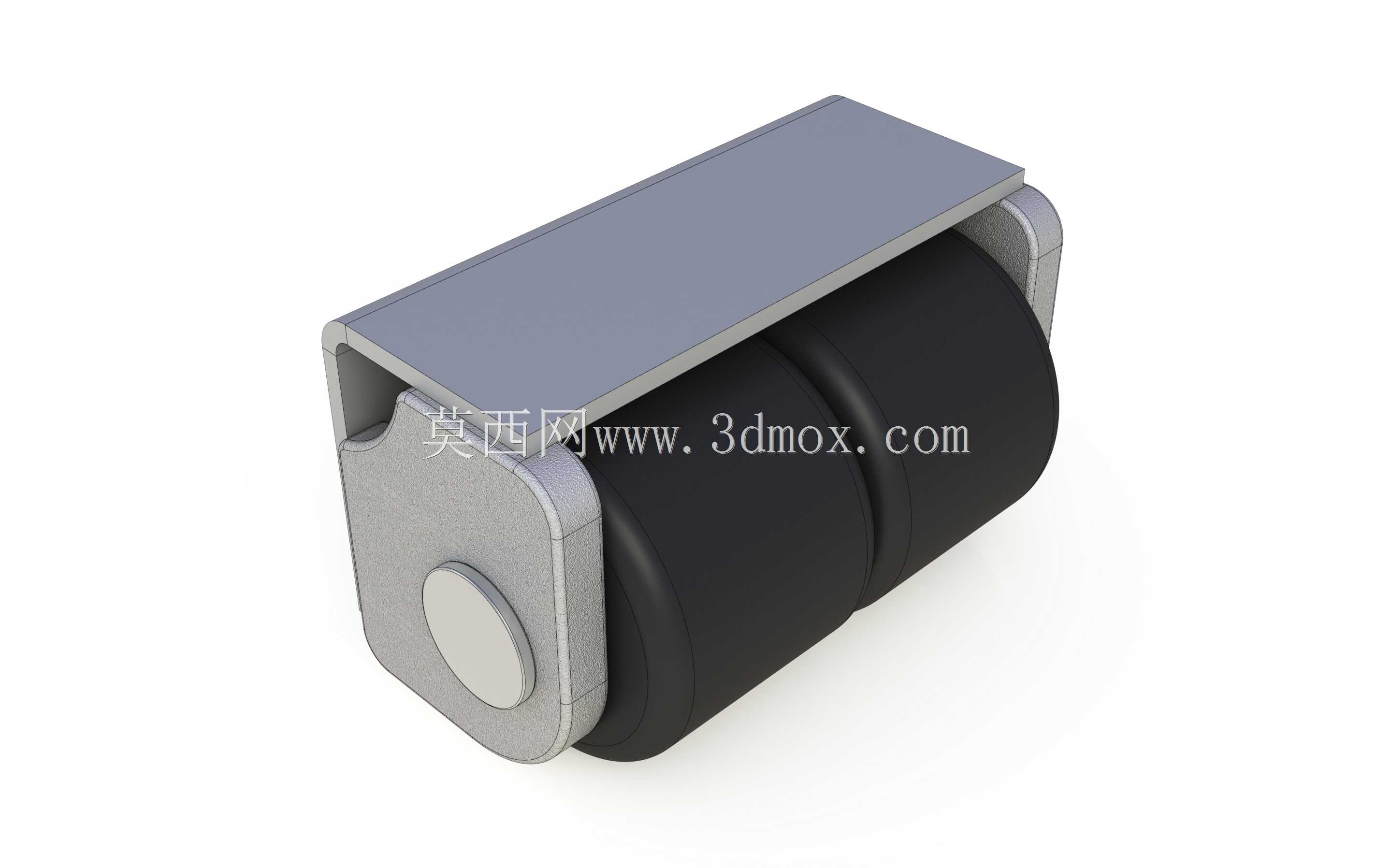

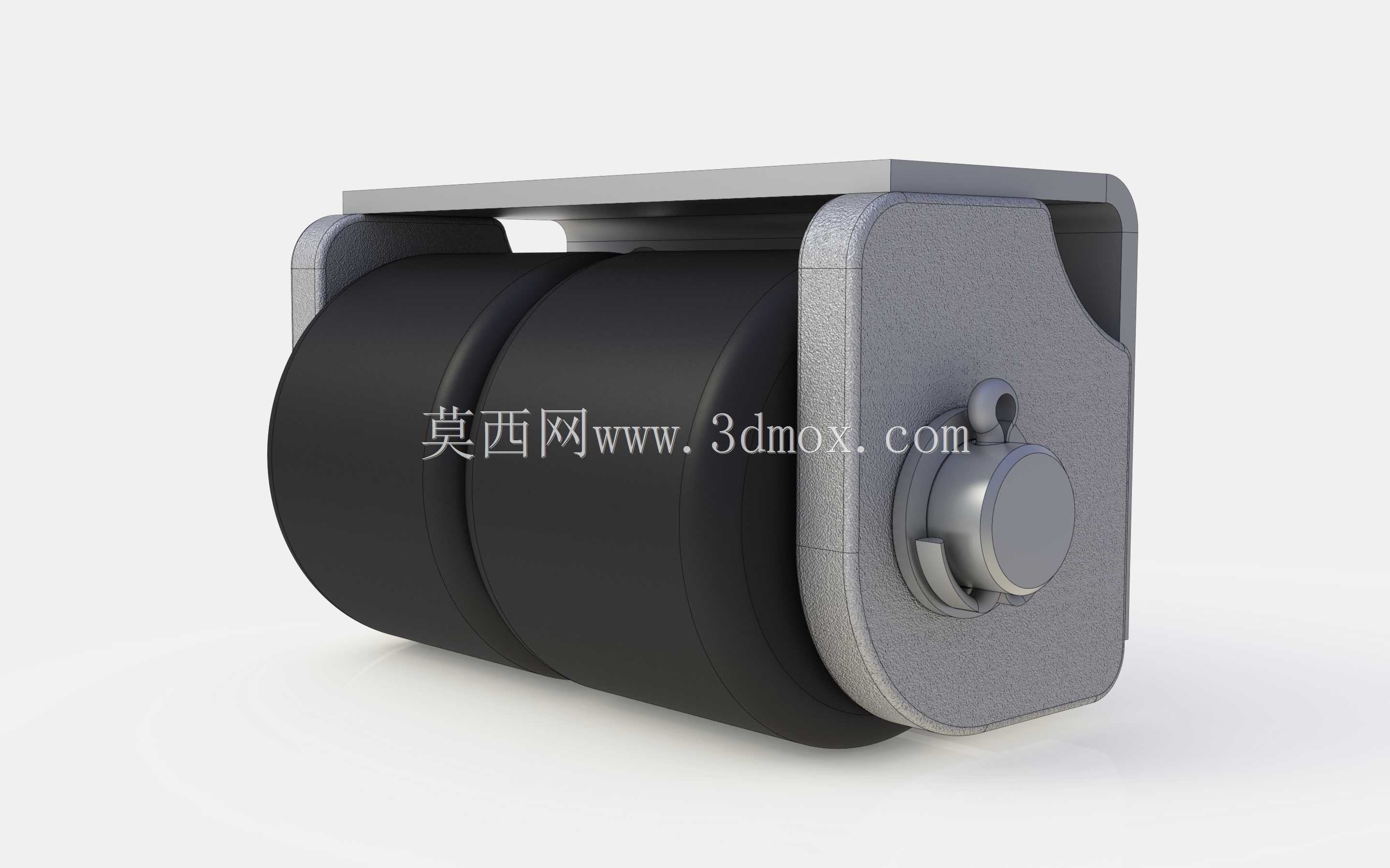

　　从实际工况适配角度来看，常规固定式橡胶缓冲块在承受斜向碰撞或者对接面存在相对滑动趋势时，橡胶表面会因为持续的剪切摩擦出现快速磨损，严重时甚至会出现橡胶块从安装座上撕裂脱落的问题。这款缓冲装置将接触端设计为两个并排的圆柱滚子结构，滚子采用高耐磨耐老化的橡胶复合材质，内部嵌有刚性支撑衬套，可绕自身轴线自由转动，当对接面存在相对滑移趋势时，滚子可随接触摩擦力同步转动，将原本的滑动摩擦转化为滚动摩擦，大幅降低接触表面的磨损速率，同时也能避免斜向载荷对缓冲块安装座产生额外的剪切力矩，提升整体结构的抗冲击寿命。

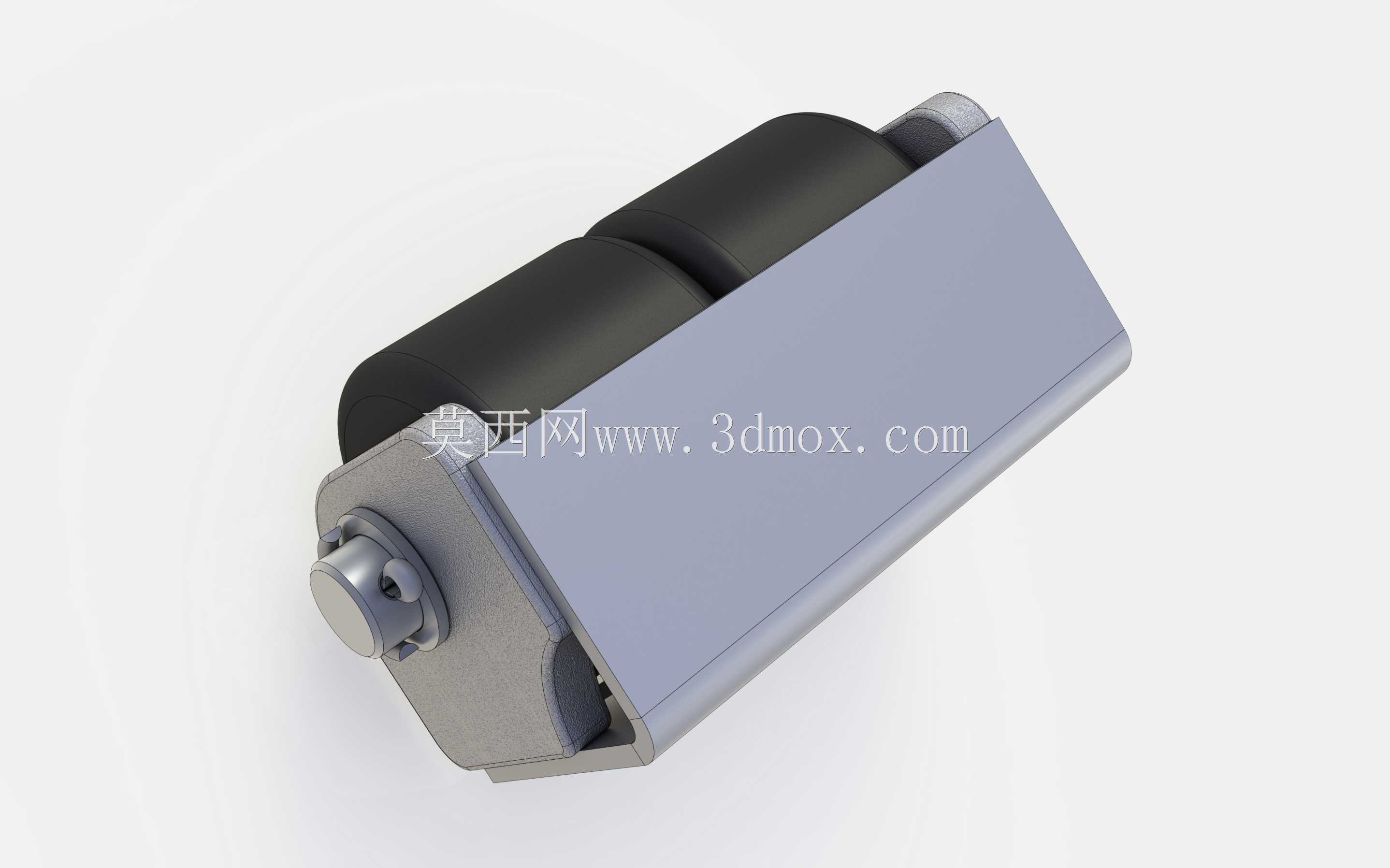

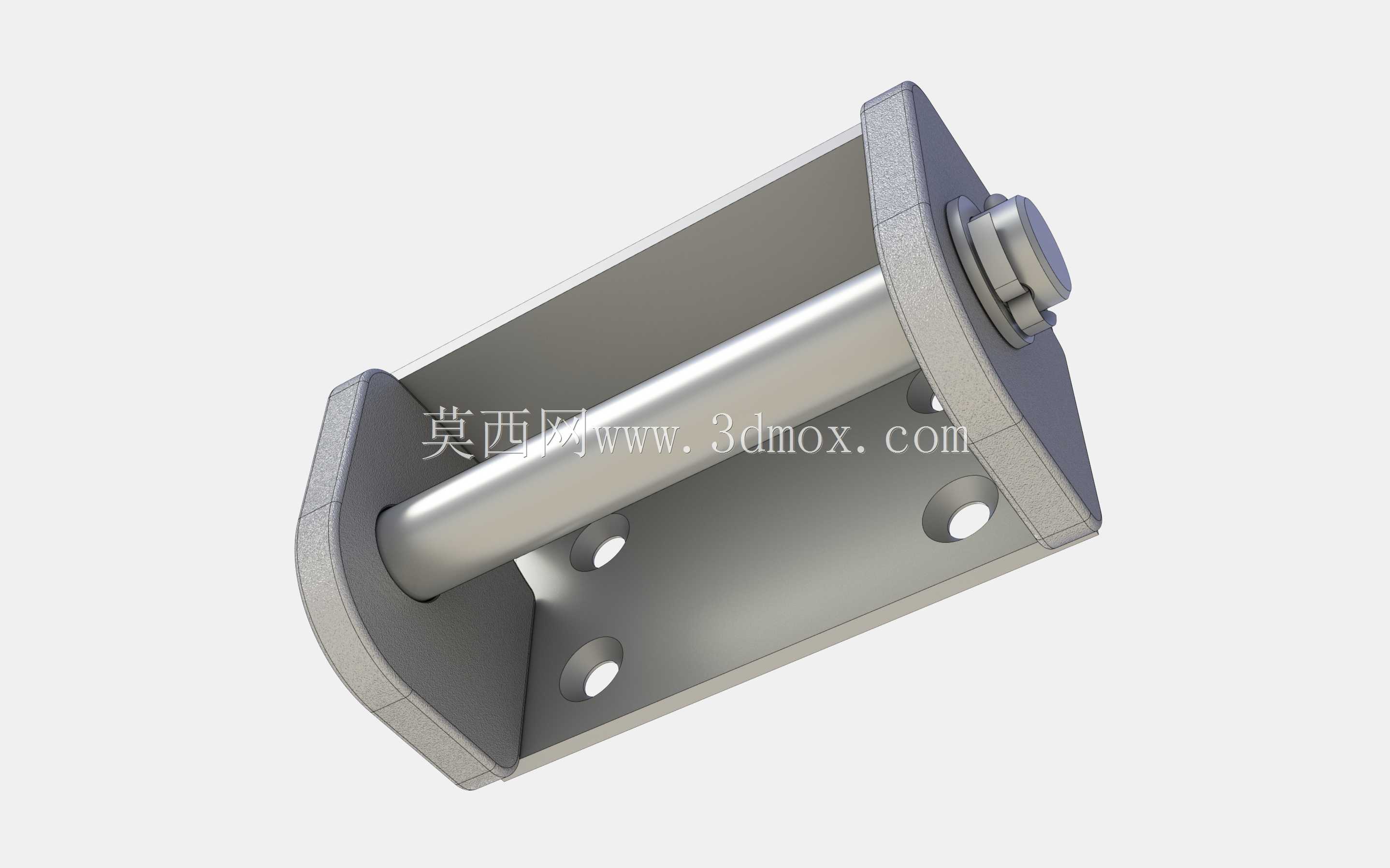

　　外部支撑支架采用镀锌钢板一体冲压弯折成型，两侧的支撑板通过精密冲压保证安装孔位的同轴度，为滚子的转轴提供稳定的支撑基础，支架表面的镀锌层可适应户外雨雪、工业厂区多尘多油污的使用环境，避免长期使用出现锈蚀卡滞的问题。支架整体为半包式结构，上侧的盖板可对滚子上部形成防护，避免作业过程中散落的金属碎屑、砂石颗粒落入滚子与支架的间隙中，造成滚子转动卡滞，影响缓冲接触时的滑动适配效果。

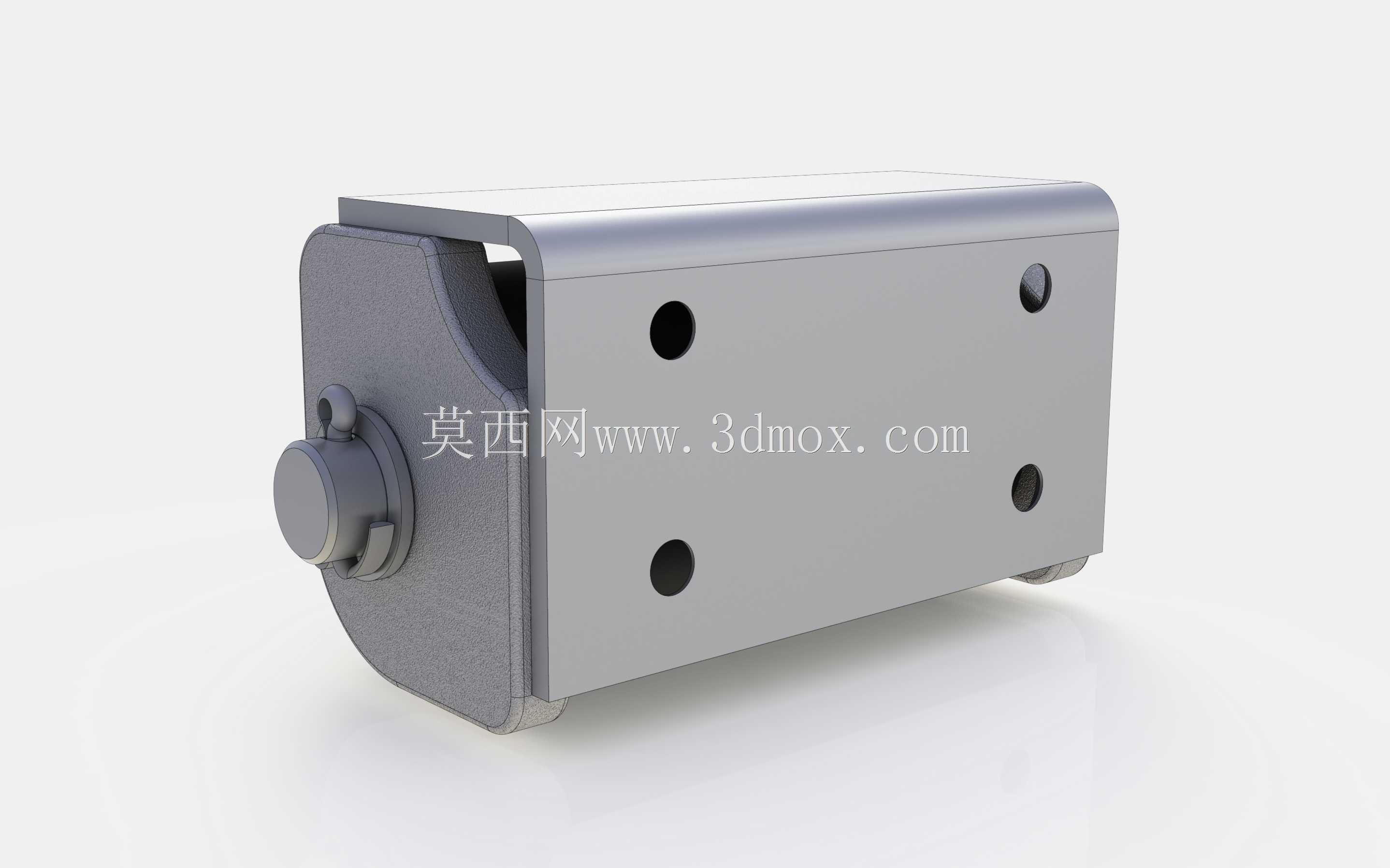

　　从安装边界来看，这款缓冲装置的支架背部为平直安装面，预留了对应规格的螺栓安装孔，可直接通过螺栓固定在设备端梁的预设安装位上，不需要额外制作适配转接座，安装时仅需保证两个滚子的母线与对接碰撞面保持平行，即可保证受力均匀。整体结构的外形尺寸紧凑，横向宽度适配多数中型拖车、卡车的端梁型材宽度，安装后突出安装面的距离经过精准核算，既保证了足够的缓冲压缩行程，也不会因为突出量过大造成通行剐蹭。滚子的橡胶材质邵氏硬度经过匹配调校，在承受额定碰撞载荷时可产生可控的弹性形变，将碰撞动能逐步吸收，避免刚性碰撞对设备主结构产生冲击损伤，当载荷卸除后橡胶滚子可快速恢复原有外形，不会出现永久形变导致缓冲性能衰减。

　　在结构细节设计上，滚子两端与支架侧板之间预留了合理的间隙，既避免了转动过程中出现摩擦异响，也能保证在环境温度变化、部件出现微小热胀冷缩时不会出现卡滞。滚子内部的支撑衬套与转轴之间采用自润滑配合，日常使用过程中不需要额外加注润滑脂即可保证转动顺畅，降低后期维护成本。支架的弯折位置做了圆角过渡处理，避免应力集中，在承受大载荷冲击时不会出现焊缝开裂或者板材弯折断裂的问题。这类缓冲结构除了应用在拖车、卡车的端梁缓冲位置，也可适配在自动化仓储的重载移载设备、车间重型推拉防护门、轨道转运平车的端位限位缓冲场景，只要存在水平方向低速碰撞缓冲、同时对接面存在相对滑动需求的位置，都可以通过匹配安装尺寸选用该结构。不同于液压式缓冲器的复杂结构与较高成本，这款纯机械结构的缓冲装置可靠性更高，耐受恶劣工况的能力更强，不需要复杂的密封结构与维护流程，在中低速碰撞的缓冲场景下具备更高的性价比。设计过程中针对滚子的径向形变量做了多轮仿真校核，保证在最大额定冲击载荷下，滚子的形变量不会超过支架的容纳边界，避免橡胶被过度挤压出现不可逆的损坏，同时支架的板材厚度经过强度校核，在承受最大冲击载荷时不会出现塑性变形，保证安装位置的精度长期稳定。
