汽车进气系统适配转接安装板

　　在汽车进气系统的改装与原厂适配场景中，不同规格的节气门体、进气歧管、增压管路之间常存在安装孔位不匹配、密封面轮廓偏差、通径错位的问题，这类转接板就是专门用于解决这类跨规格部件连接需求的结构件，在动力改装、老旧车型配件替代、非原厂进气部件适配作业中应用十分广泛。从实际使用场景来看，这类转接板通常安装在节气门与进气歧管之间，或是增压管路中冷器的进出端连接位置，既要保证气流通过时的截面平滑过渡，避免通径突变造成的进气紊流影响充气效率，又要承担两个连接部件之间的定位、密封、载荷传递作用，部分工况下还要耐受进气系统的负压、增压工况下的正压，以及发动机舱内的温度交变、油污侵蚀。

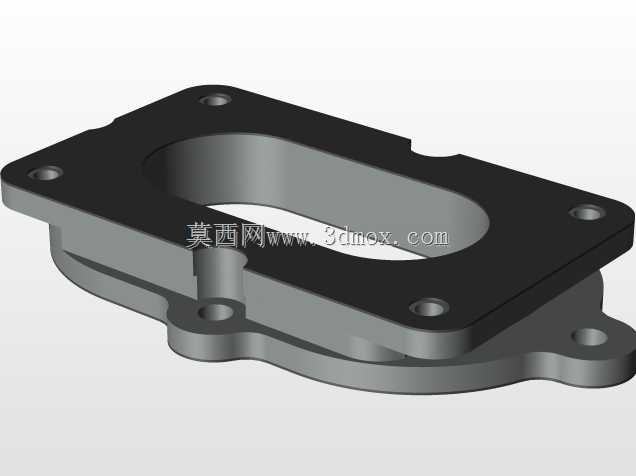

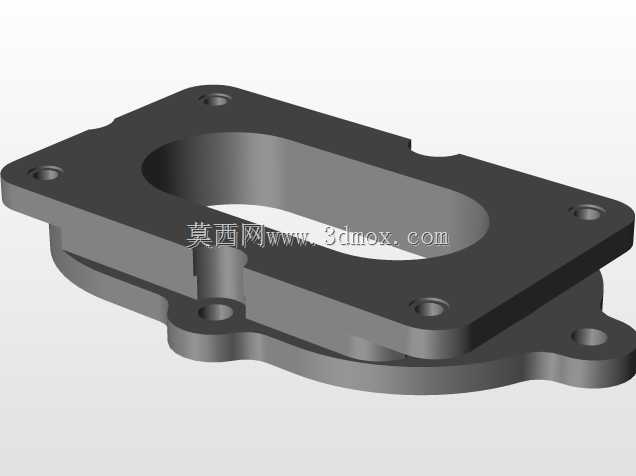

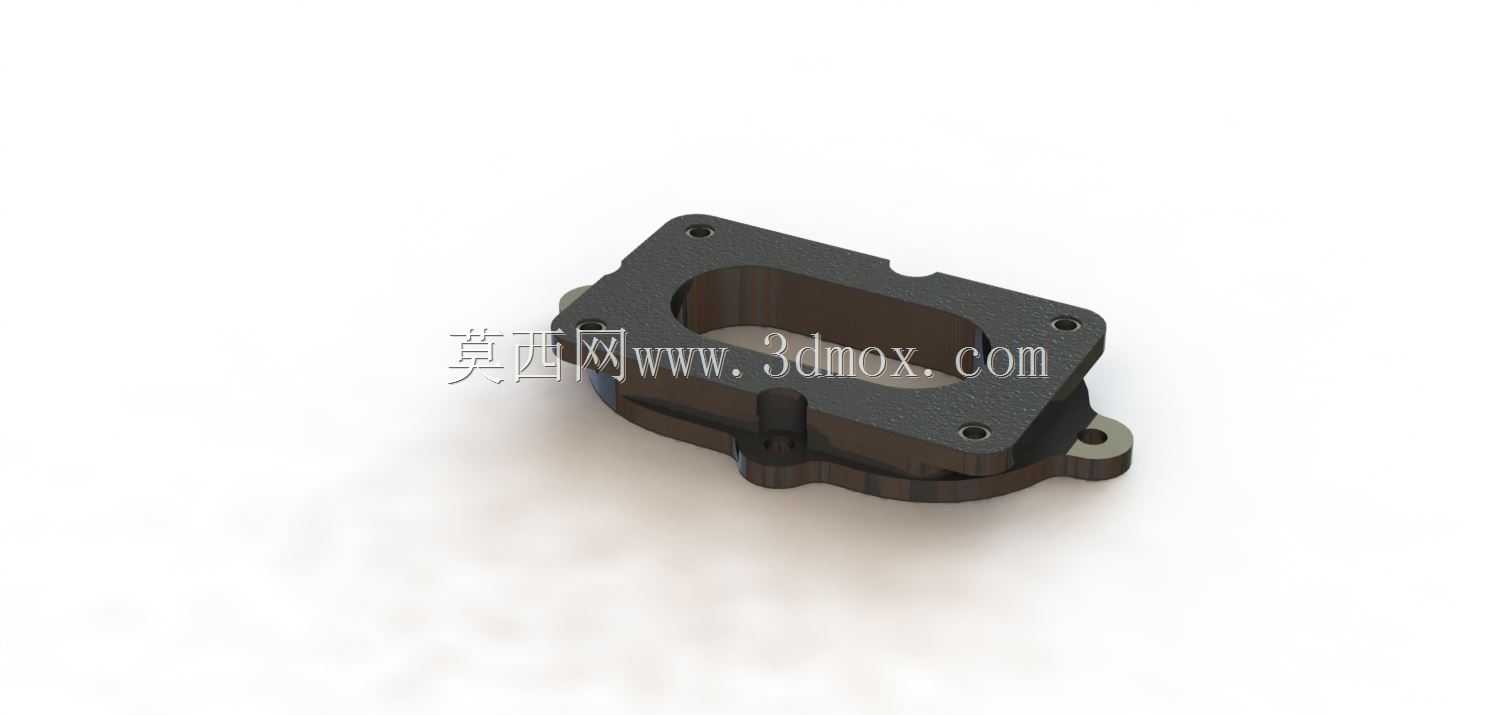

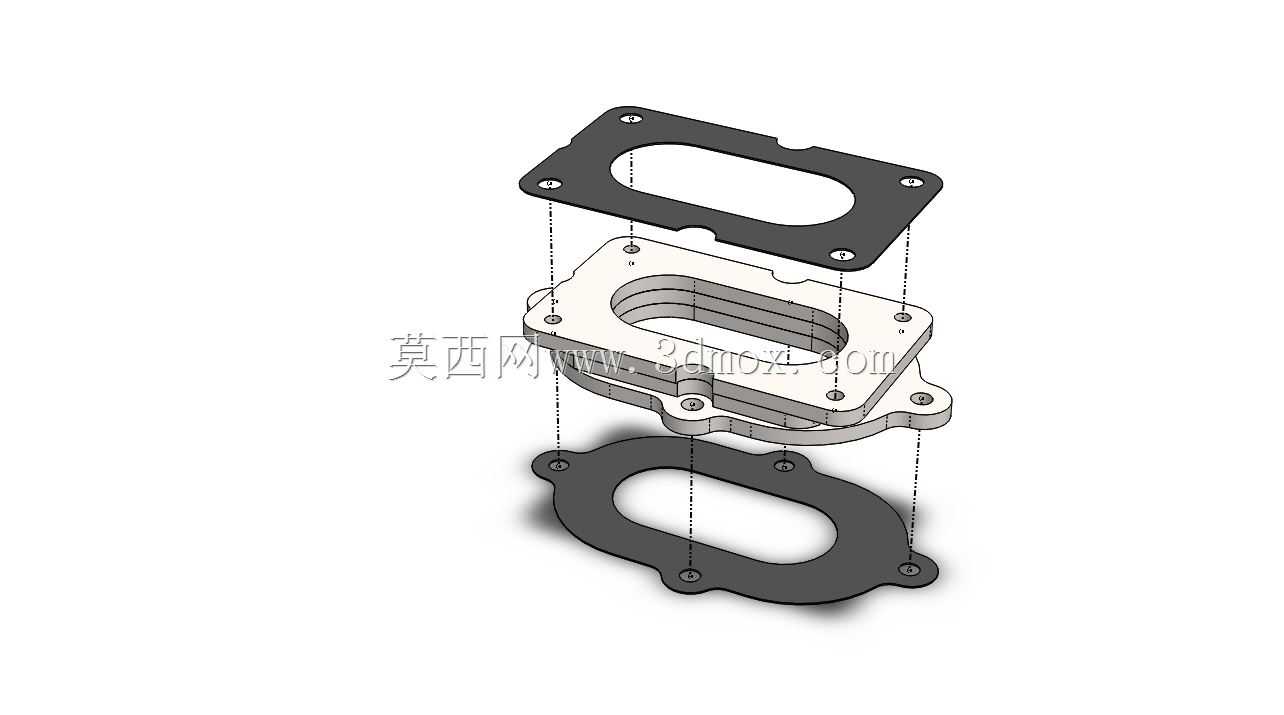

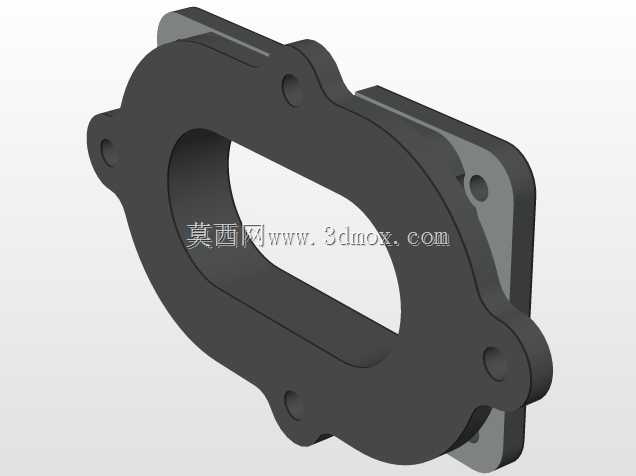

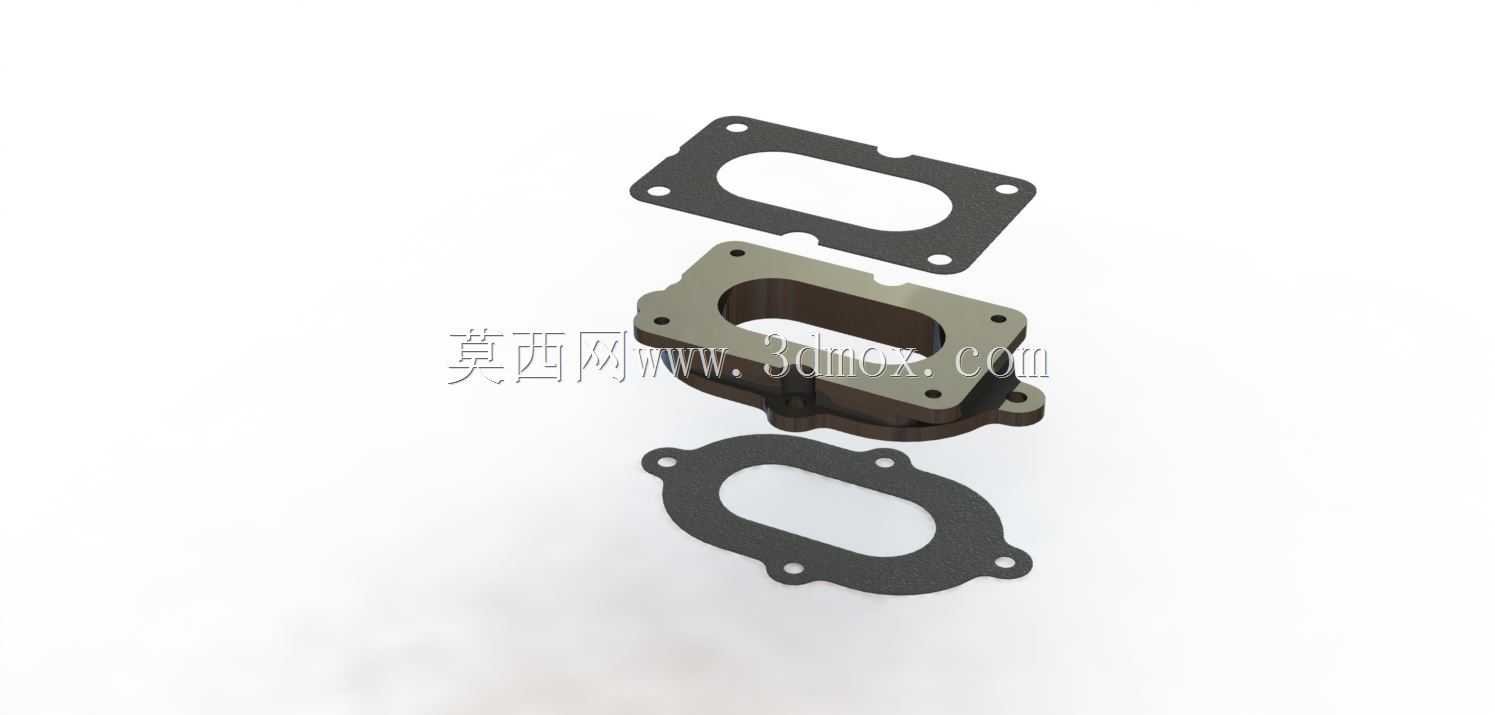

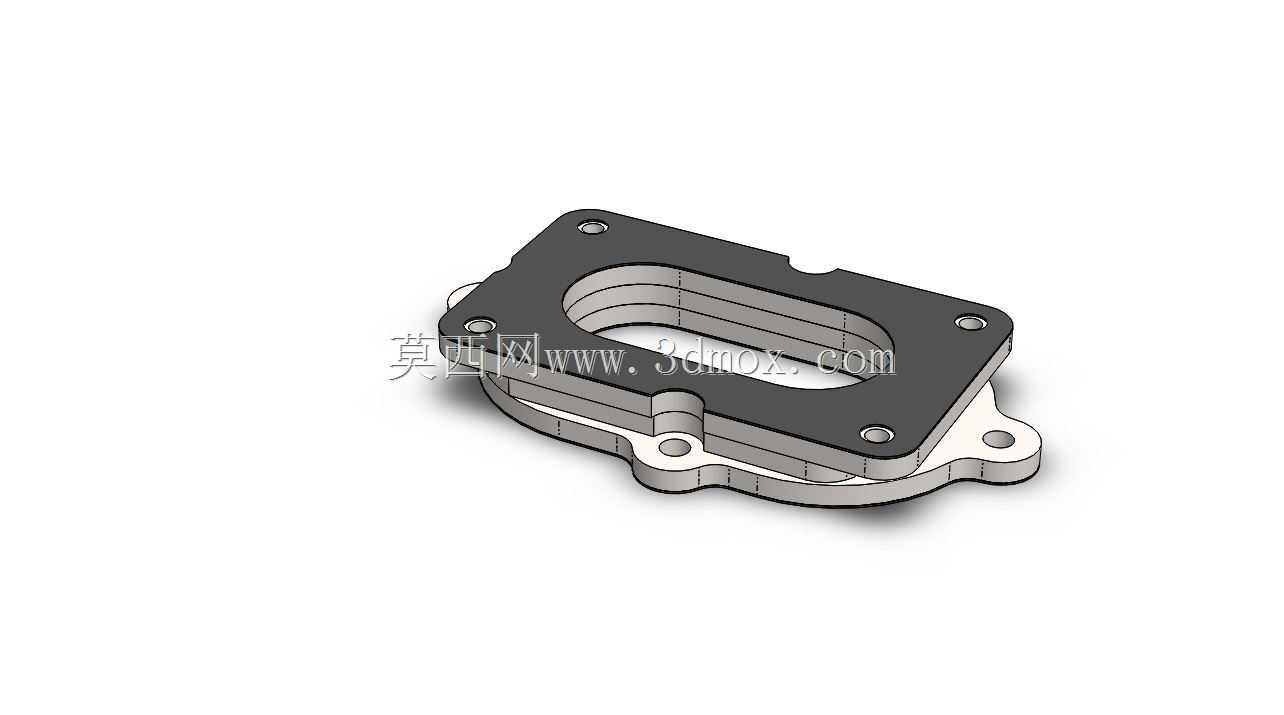

　　从结构设计来看，这款转接板采用分层叠合的结构形式，主体密封区域为带圆角的类矩形通腔，通腔边缘做了连续的圆角过渡，没有直角突变结构，能减少气流通过时的沿程阻力，避免直角位置形成涡流区影响进气顺畅度。板体上的四个主安装孔采用沉孔设计，安装后螺栓头部不会突出板体表面，避免与周边的管路、传感器部件产生运动干涉，沉孔的深度经过匹配，能保证螺栓锁紧后端面与板体表面齐平，不会额外占用安装空间。板体延伸出的两个带孔耳位是辅助定位结构，在主螺栓锁紧前可以通过这两个耳位与周边的固定支架做预定位，降低安装时的对位难度，同时在长期使用中能分担主连接面的振动载荷，避免发动机运行时的持续振动造成主连接螺栓松动。

　　设计过程中首先要确认两端连接部件的密封面轮廓、安装孔位坐标、通径尺寸，转接板的通腔尺寸需要同时匹配两端部件的气流通道，不能出现通径小于任意一端连接部件的情况，否则会造成进气节流，影响发动机的进气量输出。密封面的平面度是核心控制指标，整个连接面的平面度公差需要控制在0.05mm以内，才能保证配合密封垫后不会出现漏气问题，尤其是增压工况下，微小的平面度缺陷都会导致压力泄漏，影响增压系统的压力建立效率。板体的厚度选择需要兼顾结构强度与安装空间限制，过薄的板体在螺栓锁紧时容易产生翘曲变形，破坏密封面的平面度，过厚则会额外增加进气路径的长度，同时占用更多的发动机舱安装空间，需要根据两端部件的安装间隙做匹配，通常这类转接板的总厚度控制在12-18mm区间，既能保证锁紧时的结构刚性，又不会过度增加安装尺寸。

　　安装边界方面，转接板的外轮廓需要完全避开周边的附件，包括进气温度传感器插头、真空管路、燃油管线路径，板体边缘与周边运动部件的最小间隙需要保证在8mm以上，避免发动机运行时的位移抖动造成部件干涉。安装孔的位置度公差需要控制在0.1mm以内，保证两端部件的螺栓可以顺利穿入，不会出现强行对位造成的密封垫错位、螺栓偏载问题。密封槽的设计如果采用集成密封结构，槽的深度、宽度需要匹配对应线径的O型圈，压缩量控制在18%-25%区间，压缩量过小会导致密封失效，压缩量过大则会造成O型圈永久变形，缩短使用寿命。耳位的安装孔需要匹配对应规格的固定螺栓，孔与螺栓之间保留0.5-1mm的间隙，用于吸收安装时的位置误差，避免过定位造成的装配应力。

　　从实际使用的可靠性角度出发，这类转接板的边角位置都做了倒钝处理，没有尖锐的毛刺棱角，避免安装过程中划伤操作人员，也防止长期使用中割伤周边的橡胶管路。板体的叠层结构之间采用整体成型工艺，层间没有拼接缝隙，不会出现层间漏气的问题，通腔内壁的粗糙度控制在Ra3.2以下，减少气流通过时的摩擦阻力。在选型适配时，除了匹配安装孔位与通径尺寸，还要确认转接板的材质耐温性能，满足发动机舱内-40℃到120℃的温度交变工况，不会因为长期高温出现材质变形、老化问题，保证连接结构的长期密封可靠性。
