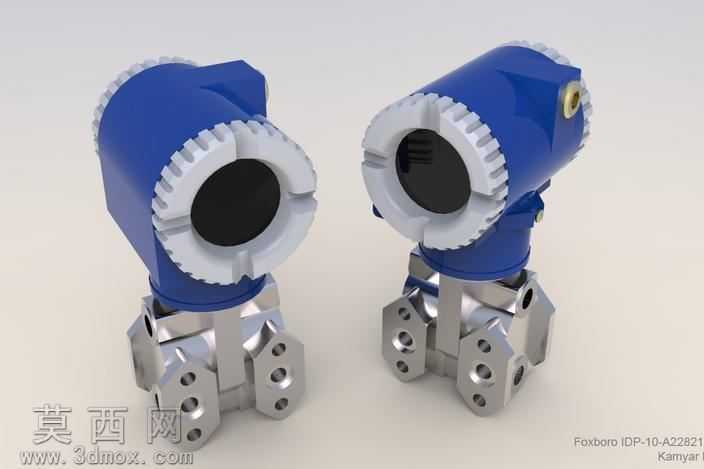

福克斯波罗IDP系列工业压力变送器三维模型

本模型为工业过程检测用压力变送器的三维数字化建模成果，建模过程以还原设备真实工业形态与结构逻辑为核心目标，首先基于实物测绘与公开产品参数梳理整体尺寸比例，将设备拆分为上部显示表头、中部连接基座、下部压力检测腔体三个核心模块进行分步建模。上部显示表头部分，采用曲面建模工具构建带防滑齿圈的圆形表头外罩，齿圈的齿距、倒角均参照实物操作手感对应的结构尺寸设计，表头正面的显示窗口做内凹沉台处理，还原工业仪表的防护式显示结构，表头侧部的电气接口做带螺纹特征的细节刻画，还原现场接线的安装结构。中部连接基座采用实体拉伸与布尔运算结合的方式，构建表头与检测腔体的过渡连接结构，对安装固定用的螺栓孔、定位凸台做精确的位置排布，保证上下模块装配时的同轴度与结构契合度。下部压力检测腔体为金属加工件结构，建模时还原了多组引压孔、安装法兰面的结构特征，对腔体的棱角做符合工业加工工艺的圆角处理，避免出现不符合生产实际的尖锐直角。材质渲染阶段，上部表头外壳赋予哑光蓝色工业塑料材质，调整材质粗糙度模拟现场使用的磨砂防护外壳质感，齿圈与显示窗口边框赋予金属银灰色材质，还原铝合金压铸部件的金属光泽，下部检测腔体赋予不锈钢金属材质，调整反射参数模拟机加工金属表面的细腻反光效果，显示窗口赋予深色半透明玻璃材质，模拟工业仪表的数显屏防护玻璃质感。整体建模过程中对非关键的内部微小电子元件做了合理简化，在保证外部结构完整准确的前提下控制模型面数，既满足工业展示、装配模拟的使用需求，也兼顾模型在不同三维软件中的打开运行流畅度，模型装配关系完全参照实物安装逻辑，各部件拆分清晰，可直接用于工业场景搭建、产品演示动画制作等用途。
