ISO标准钢制海运集装箱角铸件结构

　　在跨洋海运、公铁联运、港口堆场的全链路物流作业场景里，集装箱角件是整箱载荷传递、堆码定位、系固锁止的核心受力构件，整套结构完全遵循ISO 1161标准的尺寸与力学要求设计，适配所有符合国际联运规范的标准海运集装箱。日常作业中，无论是港口岸桥的吊具快速抓取锁止、堆场多层堆码时上下箱体的载荷传导、公路平板拖车或铁路平车运输时的扭锁固定，还是船舶舱内的箱格导轨定位，所有外部载荷都会通过角件完成分散传递，是集装箱结构中受力最复杂、可靠性要求最高的铸钢部件。

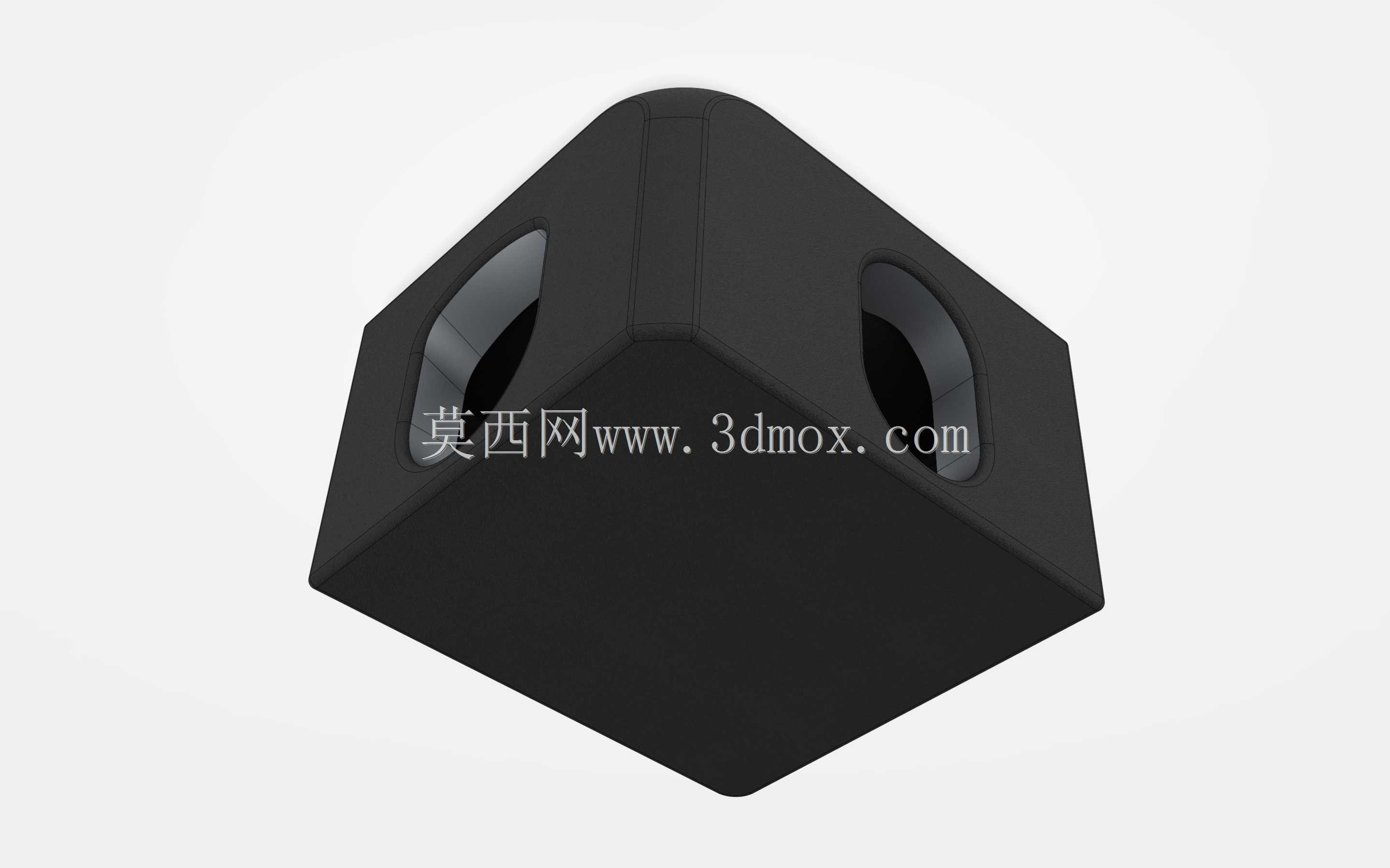

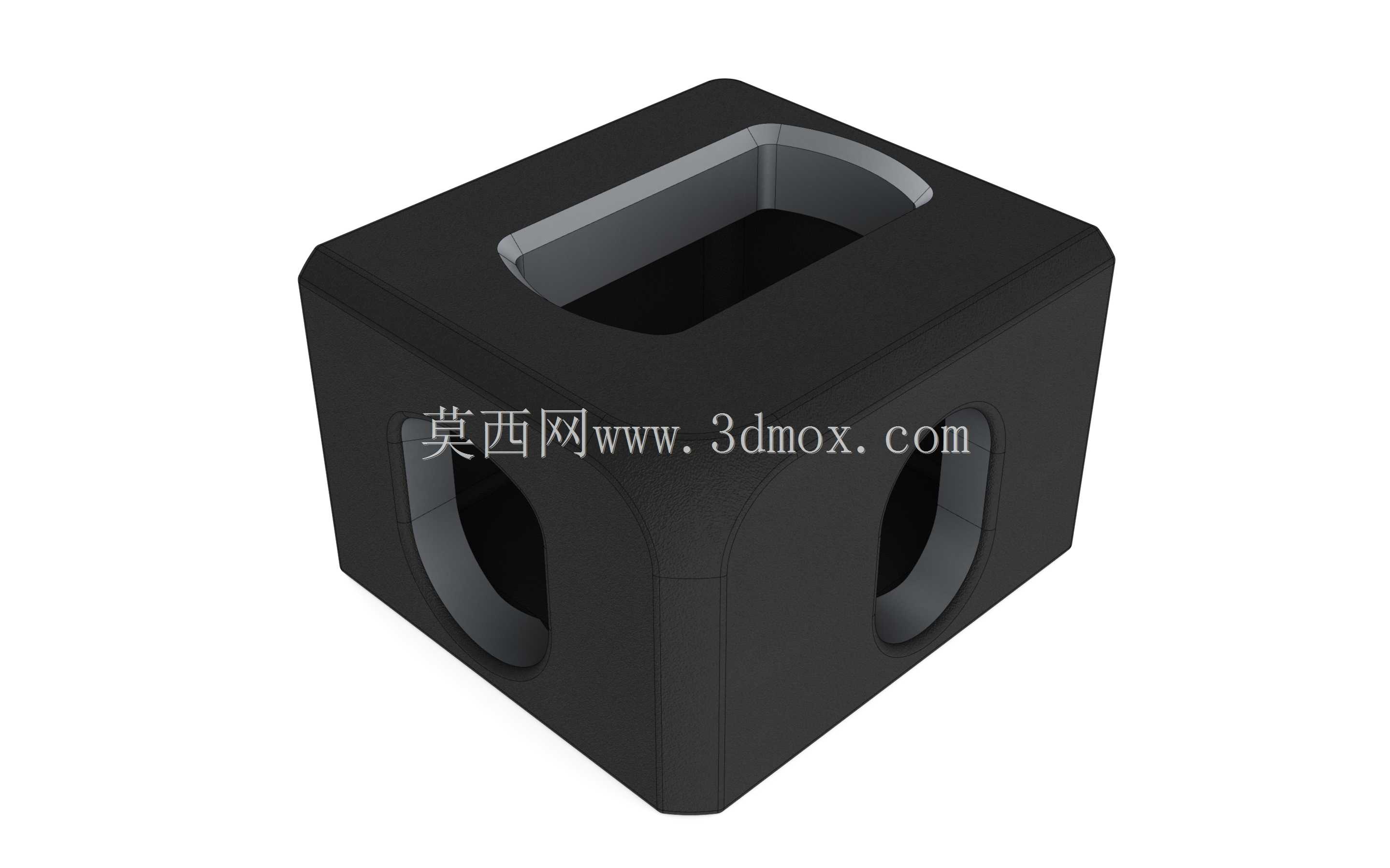

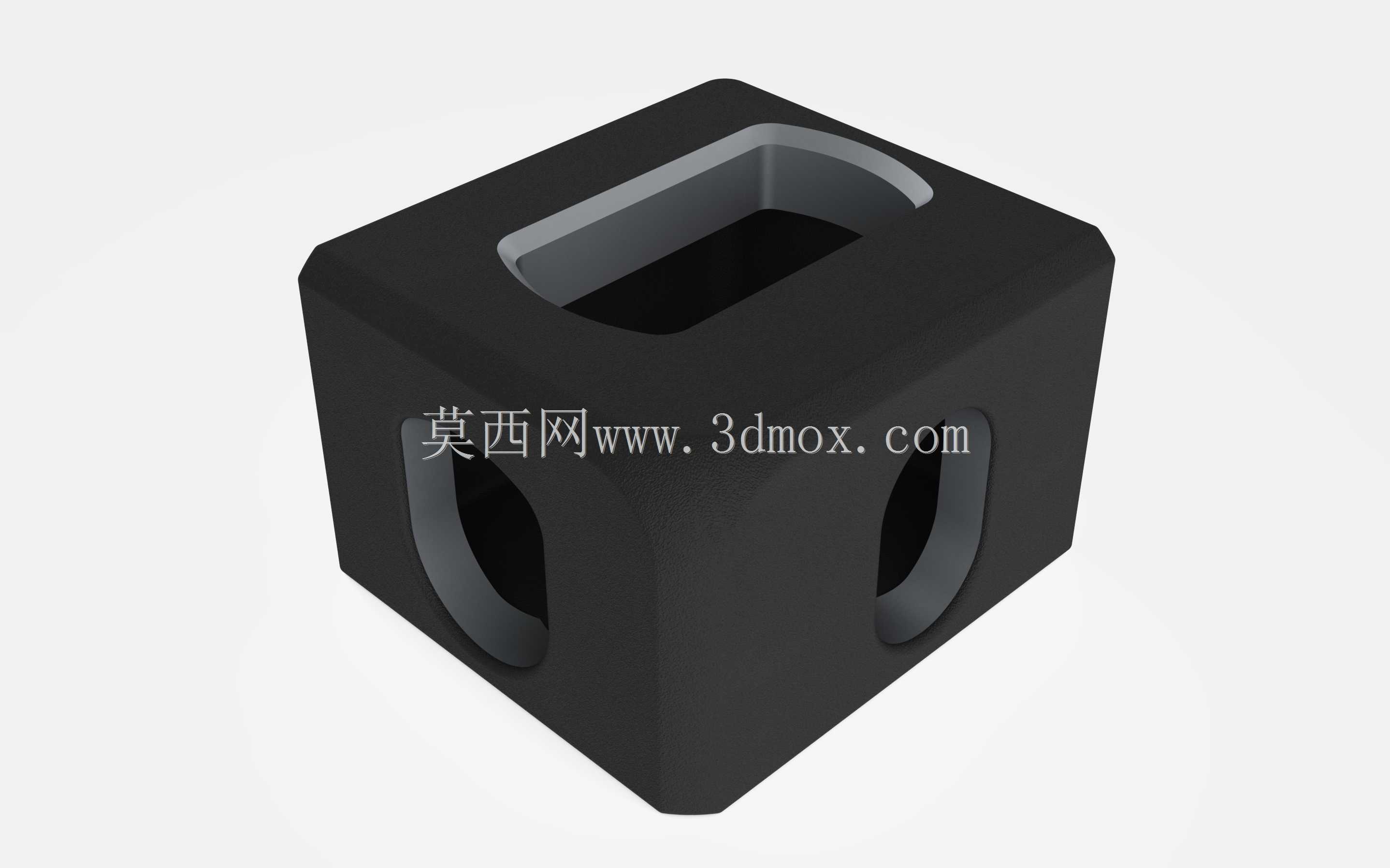

　　从结构设计逻辑来看，该角铸件采用近立方体的铸造成型结构，三个外露立面分别开有符合标准尺寸的长圆形系固孔，顶面开设适配吊具转锁的承插孔，所有孔位的形位公差、开孔边缘的圆角过渡都经过严格校核，避免应力集中导致的长期载荷疲劳开裂。铸件的棱边全部做了大圆弧倒角处理，一方面是铸造工艺的脱模需求，减少铸造成型时的应力残留，另一方面在吊装、堆码对位过程中，能起到导向作用，避免相邻箱体、吊具、锁件硬碰撞造成的结构损伤。角件的内腔并非实心结构，而是根据受力路径做了等强度的壁厚设计，在吊点、堆码承压面、系固孔受力区域做局部壁厚加强，非核心受力区域适当减薄，在保证整体屈服强度、冲击韧性满足海运交变载荷要求的前提下，尽可能控制铸件自重，降低整箱的无效载荷占比。

　　从安装边界来看，该角铸件的外轮廓尺寸完全匹配标准集装箱的角部安装位，焊接端面与集装箱的顶侧梁、底侧梁、端梁、角柱的端面坡口完全适配，现场焊接作业时不需要额外修配即可完成定位组焊，安装后角件的外端面与集装箱的端面、侧面保持齐平，不会出现外凸干涉或内凹导致的锁止失效问题。三个方向的开孔位置与标准扭锁、吊具锁头、系固绑扎件的尺寸完全匹配，不管是堆场用的固定式扭锁、运输车辆上的手动扭锁，还是岸桥、场桥的自动吊具锁头，都能顺利插入锁止，不需要额外调整适配。

　　在实际使用场景中，这类角铸件需要承受的载荷工况非常复杂：堆码作业时，底层角件需要承受上方最多8-9层满载集装箱的垂直静载荷，还要考虑堆场作业时的风载、船舶航行时的横摇纵摇带来的交变冲击载荷；吊装作业时，顶角件需要承受整箱满载时的瞬时起吊冲击，尤其是偏载起吊时的单侧拉力；铁路、公路运输时，角件需要承受车辆加减速、紧急制动、轨道接缝冲击带来的纵向、横向水平载荷，还要承受绑扎索具的预紧拉力。因此在铸件的材质选型上，采用符合船级社要求的低碳铸钢材质，兼顾足够的强度与低温冲击韧性，满足跨极地航线、冬季北方港口的低温作业需求，避免低温脆断风险。

　　建模过程中，所有孔位的中心距、端面平面度、开孔的圆弧半径都严格对照ISO 1161的标准公差要求做参数化设定，铸件的拔模斜度、铸造圆角都按照实际铸钢工艺的生产要求设置，模型的壁厚分布完全还原实际产品的等强度设计逻辑，既可以用于集装箱整箱的有限元受力分析，也可以直接用于吊具、锁具、运输工装的适配性校核，还能作为物流系固方案设计时的标准对位参考件，避免不同厂家角件尺寸偏差带来的系固失效风险。在港口自动化作业场景下，标准尺寸的角件是吊具自动对位、自动锁止的核心定位基准，孔位的位置偏差直接影响自动化吊装的作业效率，甚至会导致锁止不到位引发的坠箱安全事故，因此该模型的所有形位尺寸都严格遵循标准要求，没有随意的结构改动，完全适配全球通用的集装箱作业装备体系。
