ISO标准钢制集装箱角铸件结构设计

　　在跨洋海运、公铁联运、港口堆场转运的全链路物流场景里，集装箱角铸件是整套集装箱承载体系里最容易被忽略但容错率为零的核心受力构件，整套模型严格遵循ISO 1161标准的尺寸公差与受力要求设计，完全匹配现有全球通用的集装箱吊具、锁具、固定件的接口尺寸，不存在适配偏差。从实际工况出发，这个角铸件同时承担三类核心功能：首先是堆码承重，港口堆场里满载集装箱往往要堆到5-6层，最底层角件需要承受上方五个满载箱的垂直静载荷，还要耐受堆场地面沉降带来的偏载力矩，铸件的内部加强筋布局完全按照堆码载荷的应力云图分布设计，没有多余的冗余结构，也不会在应力集中区域出现壁厚不足的问题；其次是起吊受力，不管是港口岸桥的顶部起吊、还是堆场叉车的侧部叉举、

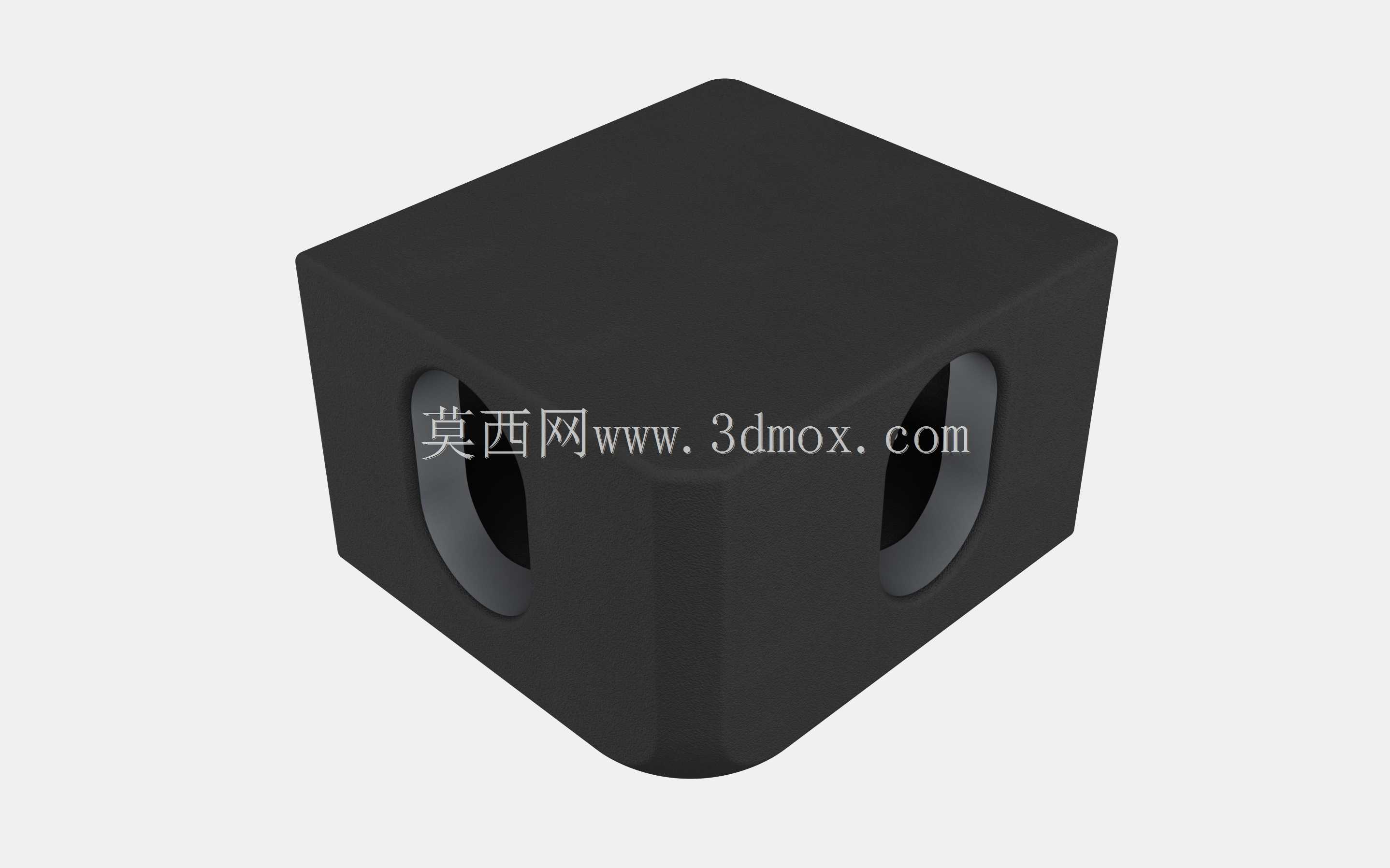

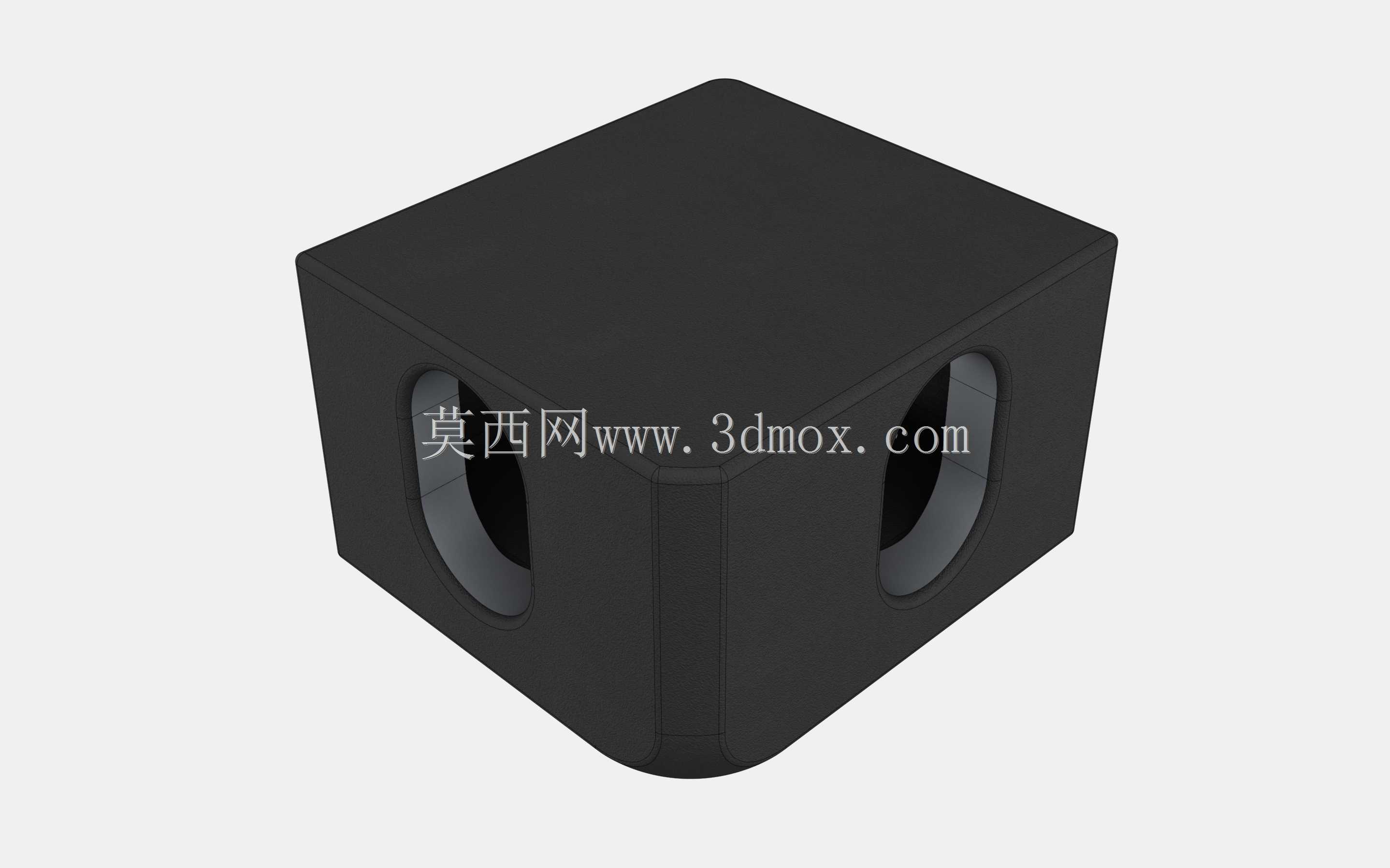

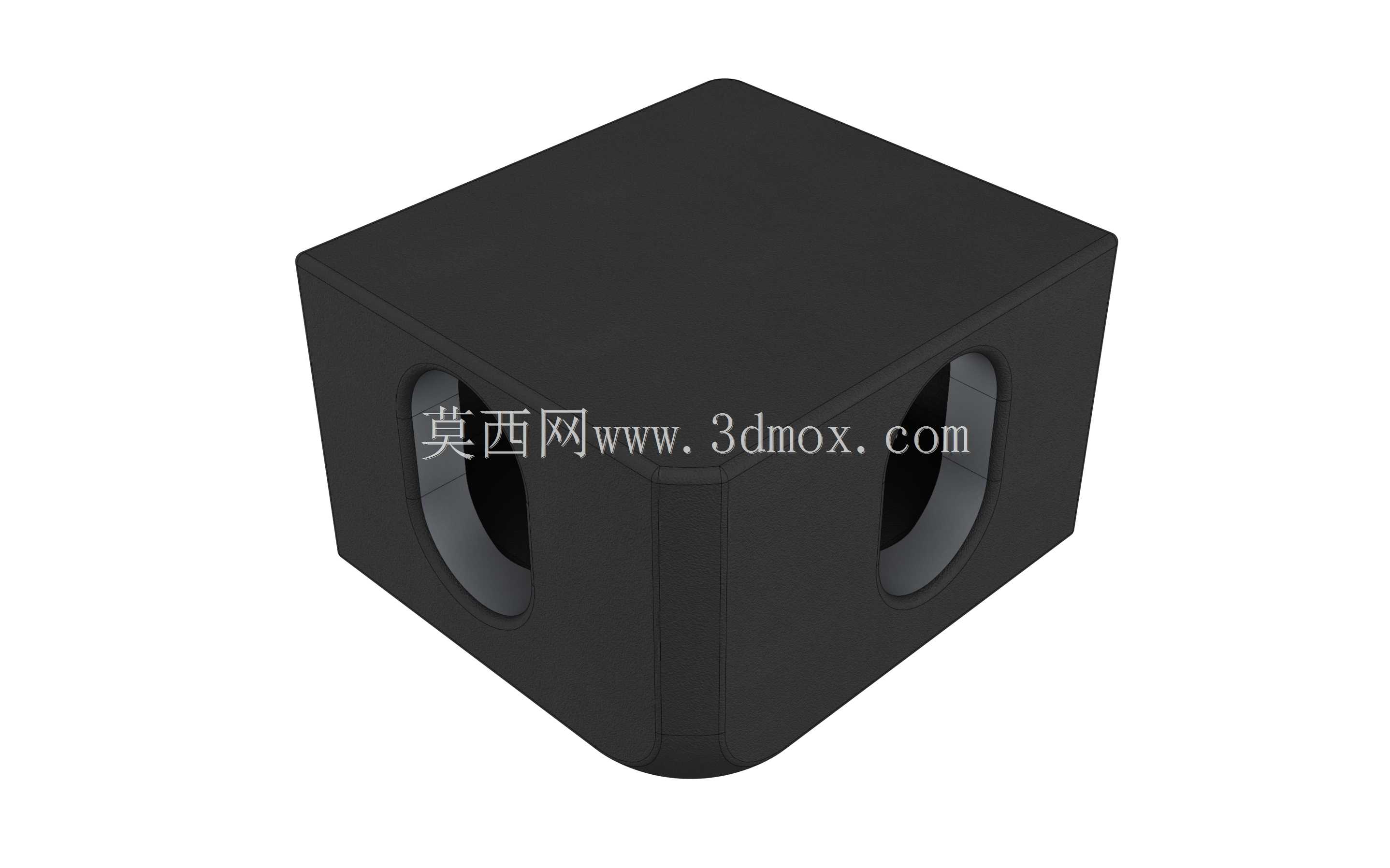

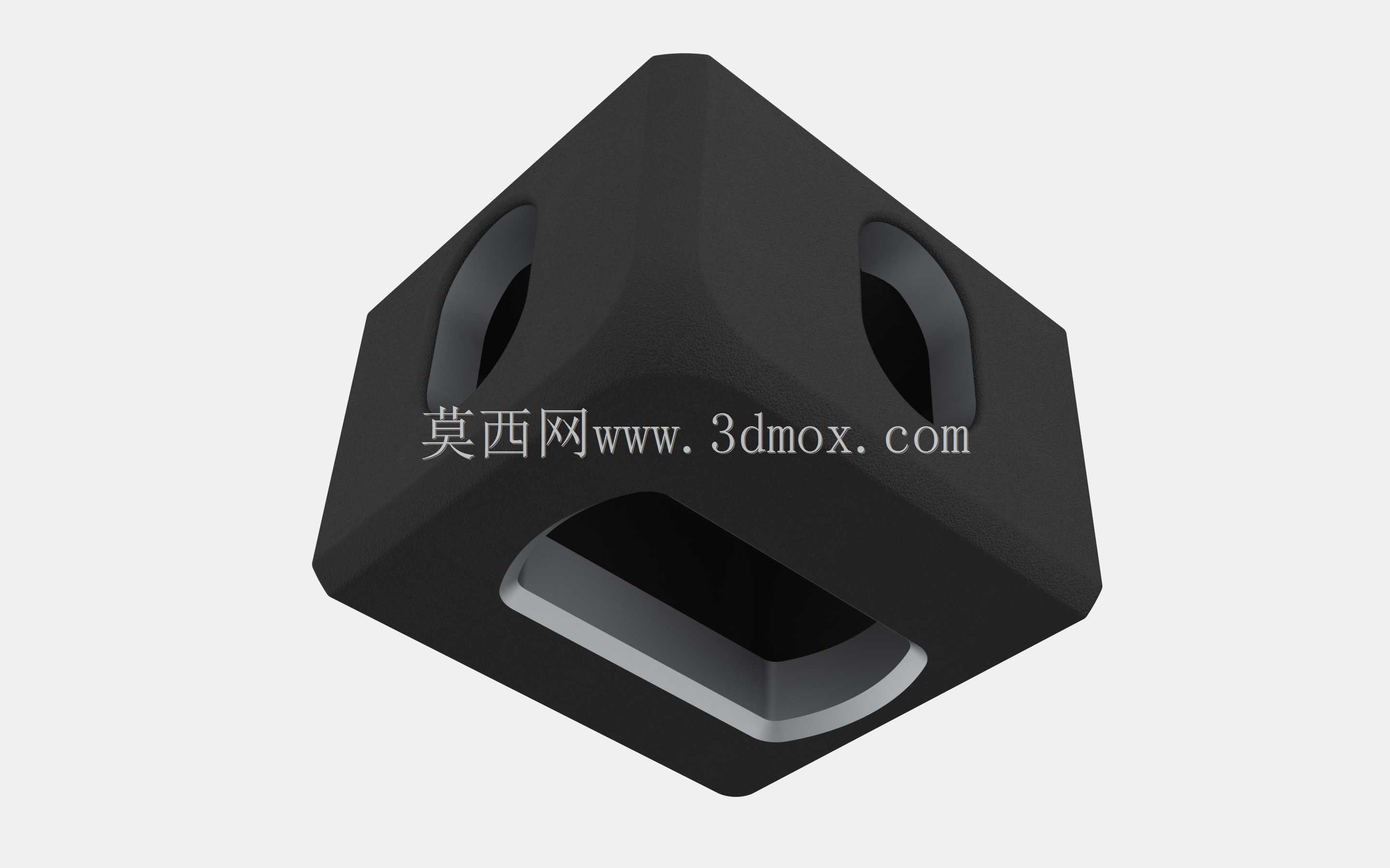

　　或是滚装船作业时的底部兜吊，角件三个方向的长圆孔都是直接的受力接触点，孔位的倒角、圆弧过渡尺寸完全匹配吊具转锁的外形，避免起吊时出现应力集中导致的铸件开裂；第三是运输固定，公路平板拖车、铁路货运平车的扭锁会直接插入角件的底孔完成锁止，海运时舱内的固定导锥、堆码时上下箱的定位锥也会通过角件孔完成对位，孔位的位置度公差控制在0.5mm以内，保证不同厂家生产的标准集装箱都能完成互换堆码和固定。设计过程中首先确定的是外部安装边界，铸件的外轮廓为标准立方体切角结构，三个外露面的开孔尺寸、孔边距、外圆角半径完全贴合ISO标准的强制要求，不会出现和现有吊装、固定设备干涉的问题；铸件的内腔采用不等壁厚设计，

　　和吊具转锁接触的孔壁区域壁厚比非受力区域厚40%，同时在孔的内侧设置了环形的应力分散凸台，把起吊时的点载荷均匀扩散到整个铸件的侧壁上，避免局部应力超过铸钢的屈服强度。很多新手设计角件时容易忽略铸件的拔模斜度和铸造圆角，这套模型在所有的分型面位置都设置了符合铸钢生产要求的拔模角度，所有的内角位置都留了足够的铸造圆角，避免浇铸时出现冲砂、冷隔的缺陷，同时也能减少热处理时的应力集中，降低铸件成品的开裂风险。在实际的设备选型匹配里，这个角铸件不仅能用在标准海运集装箱上，也可以适配集装箱式储能舱、预制模块化舱室、集装箱式设备方舱的角部固定，只要是采用标准集装箱接口的模块化载具，都可以直接选用这个角件作为受力构件，不需要重新调整接口尺寸。

　　做结构校核的时候要注意，角件和集装箱箱体的连接是通过周边的焊缝完成的，模型上预留的焊接坡口尺寸完全匹配厚钢板的焊接要求，焊后角件和箱体的顶梁、底梁、角柱能形成完整的受力框架，不会出现焊缝处应力集中断裂的问题。另外在侧孔的设计上，开孔的长度、宽度尺寸同时兼容手动吊钩、自动转锁、固定扭锁的接入需求，不管是人工辅助挂钩的小型堆场作业，还是全自动港口的无人吊装作业，都能顺利完成对接，不会出现锁头卡滞、插不到位的情况。铸件底部的平面度公差也做了严格控制，堆码时上下角件的接触面能完全贴合，不会出现局部点接触导致的压溃变形，长期反复堆码也不会出现接触面凹陷影响定位精度的问题。
