商用车L型支撑固定支架结构设计

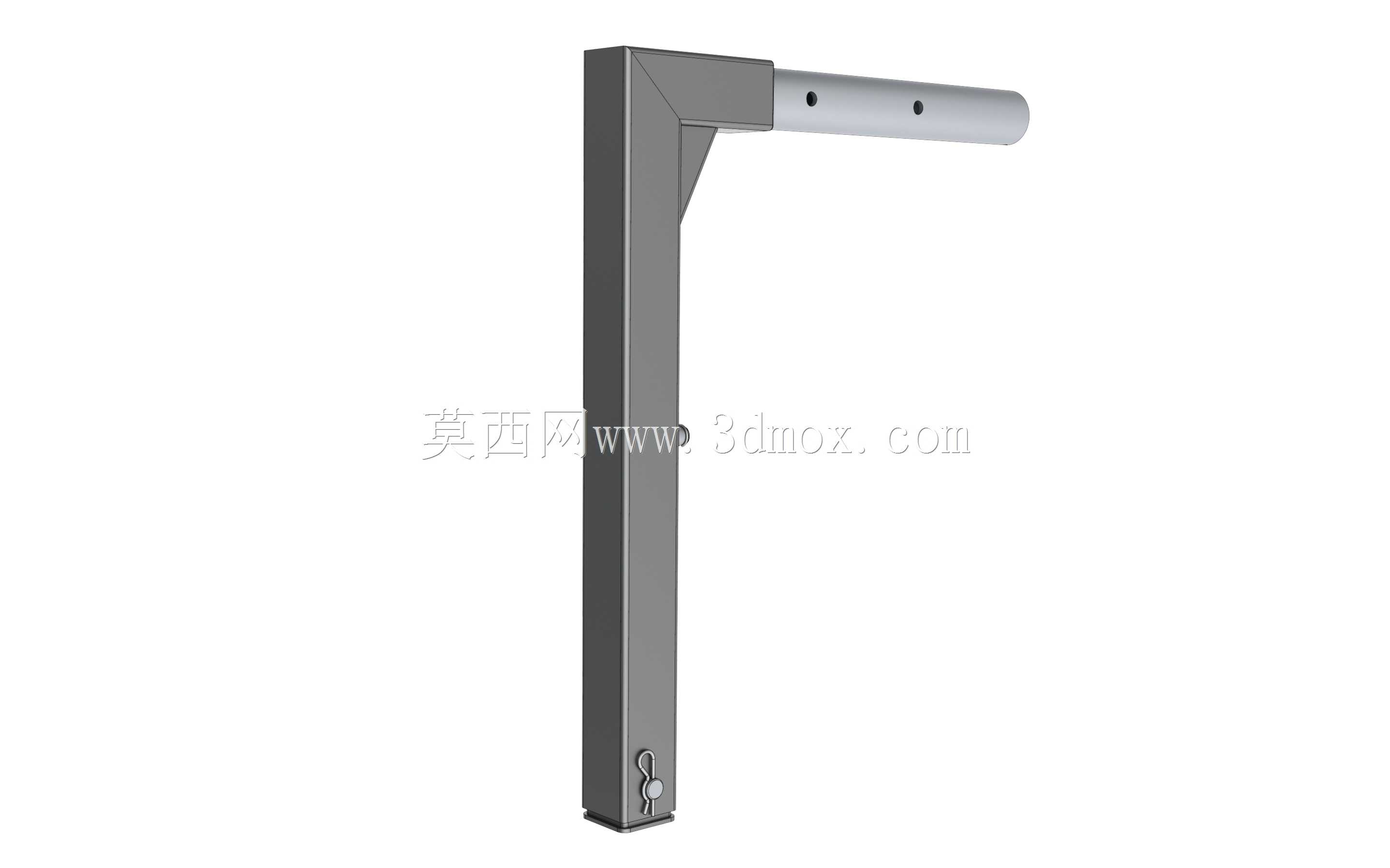

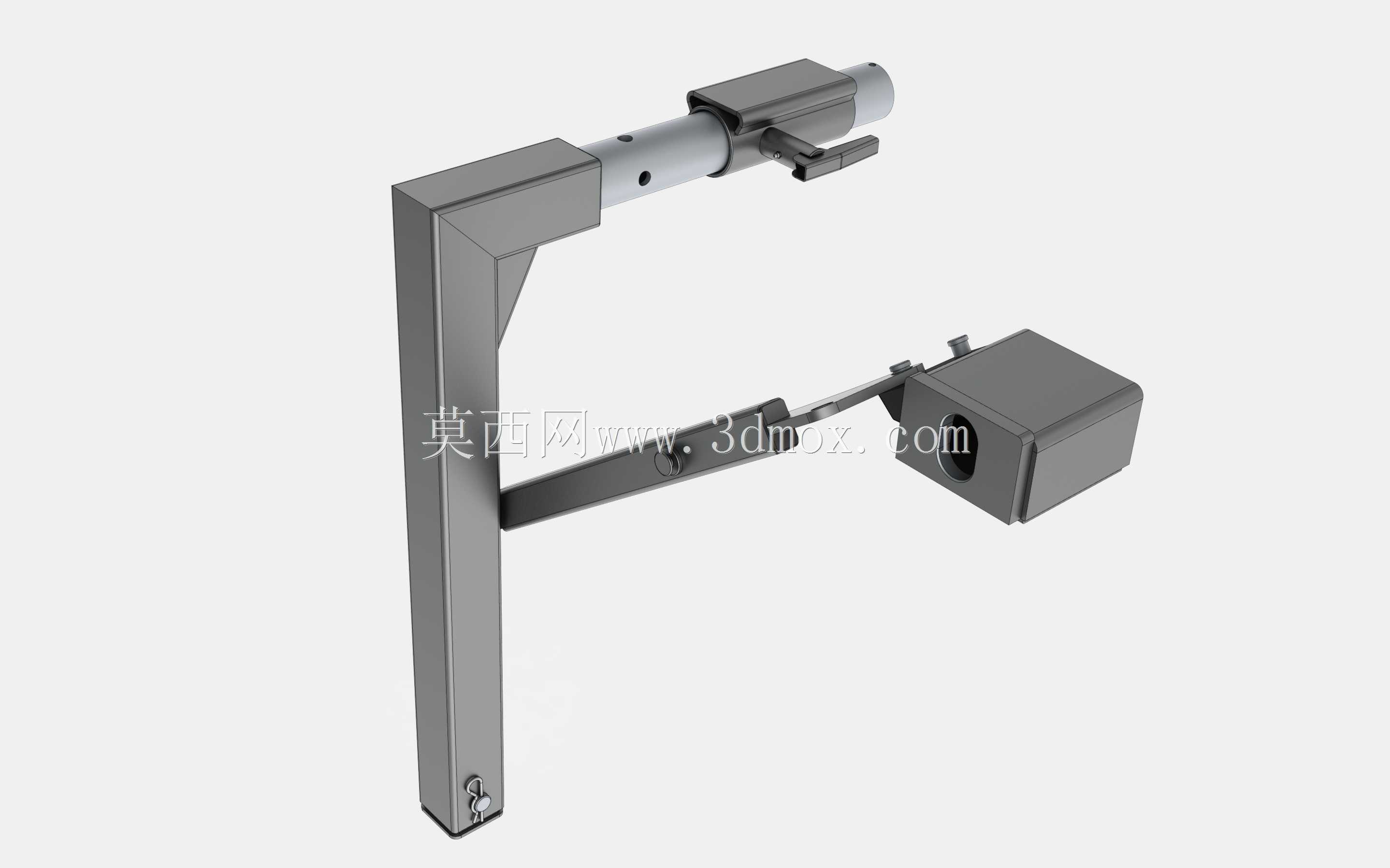

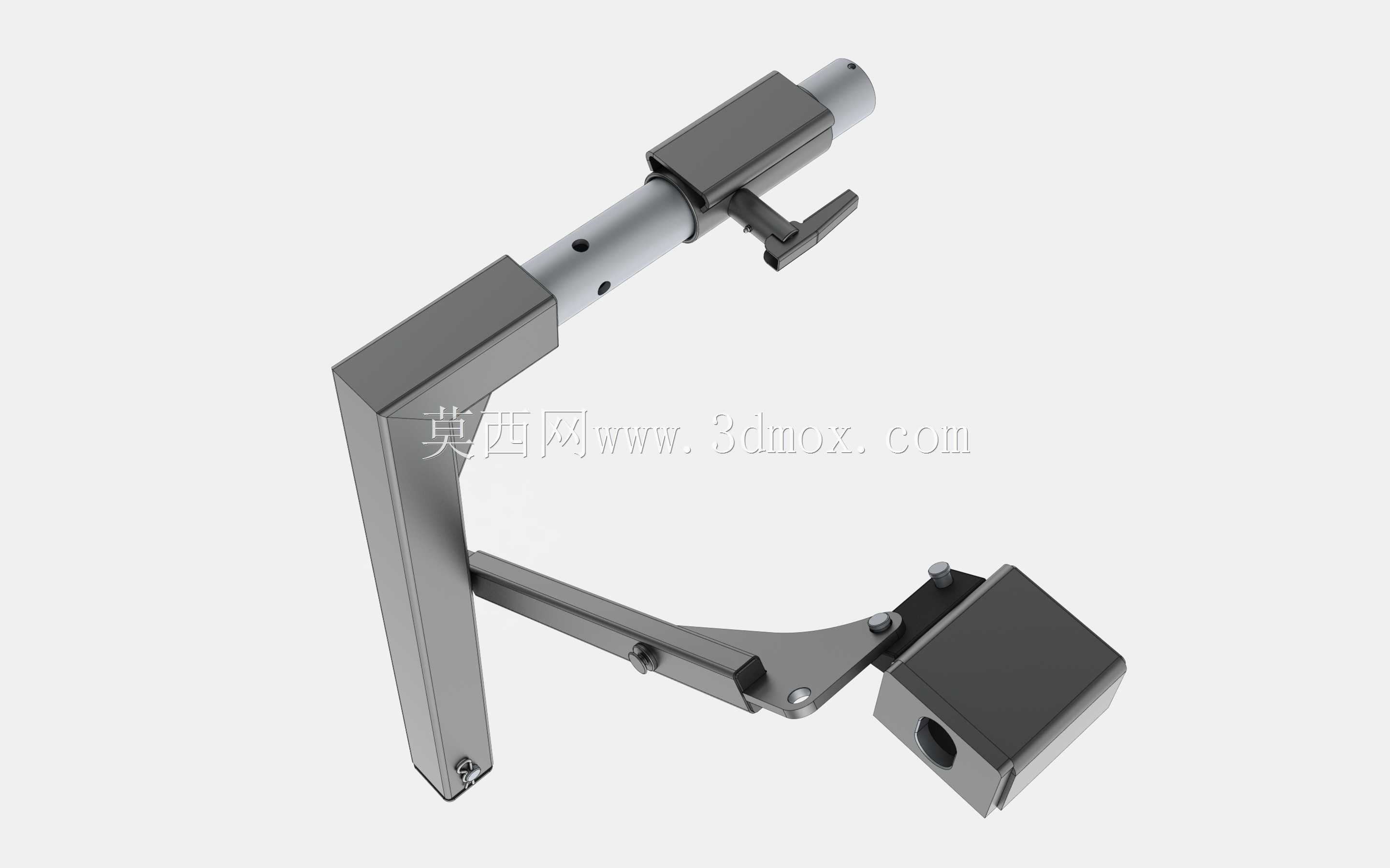

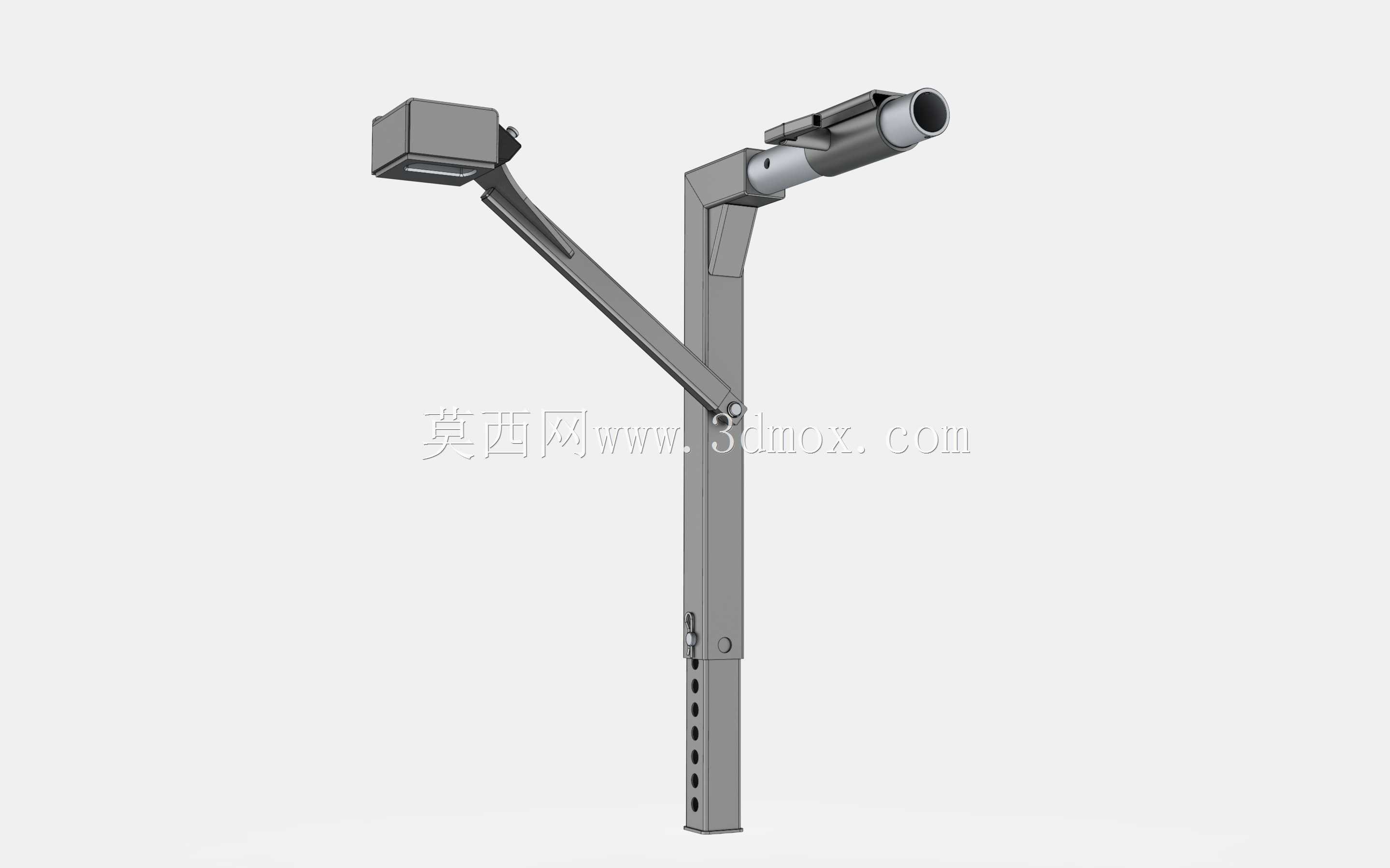

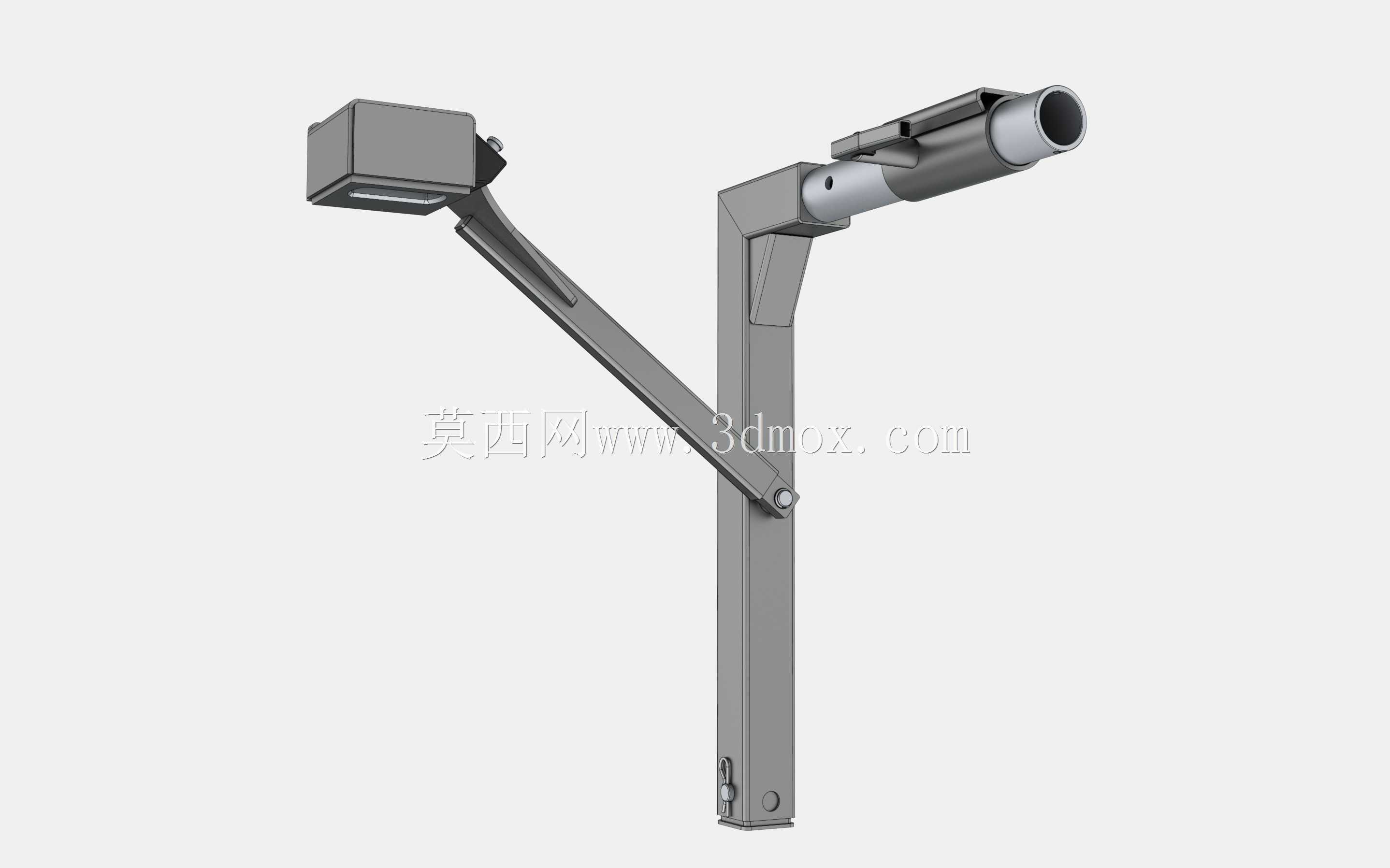

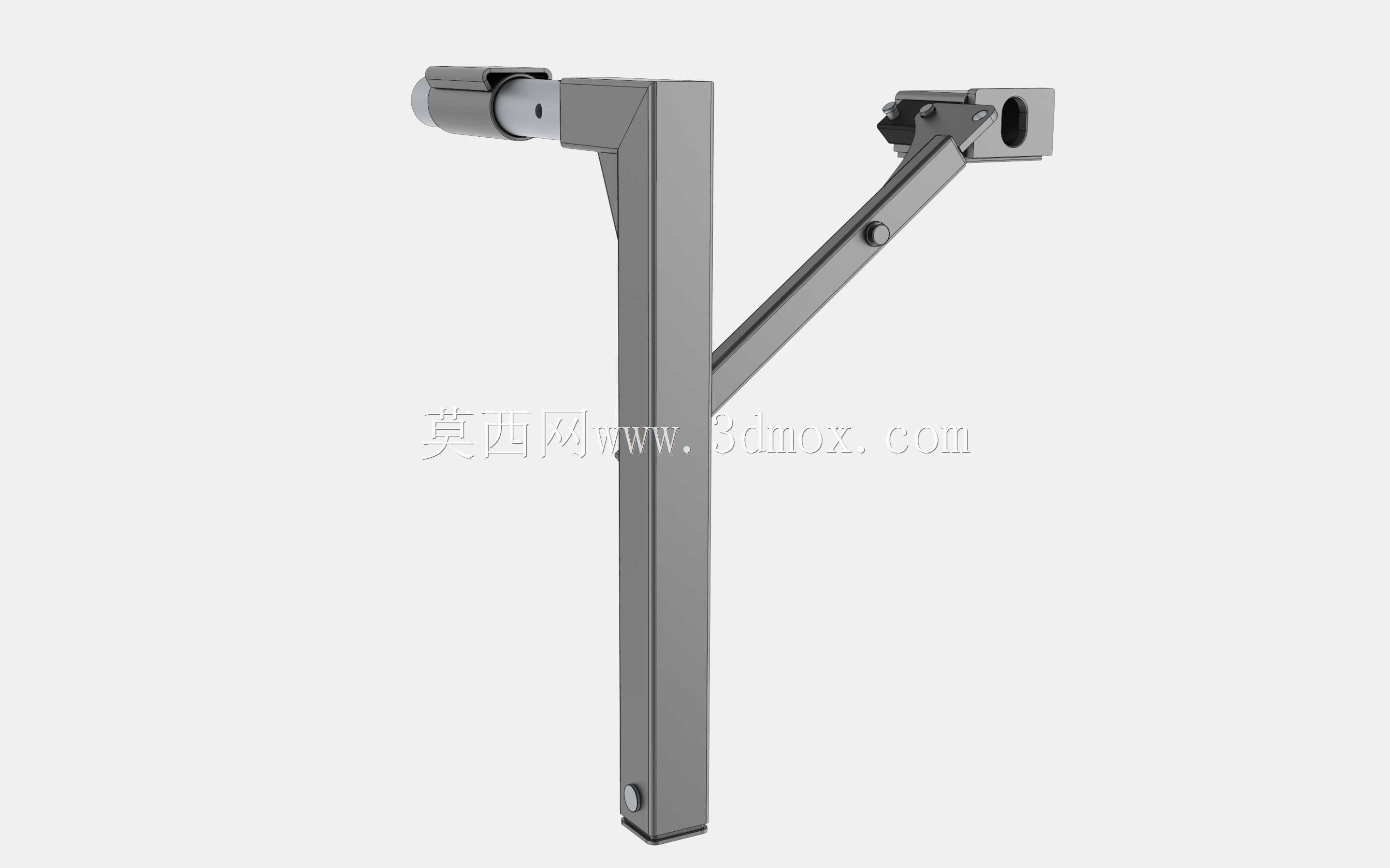

　　这款L型支撑固定支架，主要应用于商用车车身附件的安装固定场景，在重卡、特种作业车辆的侧围附件挂载、外置功能件支撑环节承担核心承重连接作用，日常工况下需要承受持续振动载荷、交变冲击载荷，同时要适配不同车型的安装孔位偏差，保证挂载部件在车辆全生命周期运行中不出现松脱、位移、形变失效。从结构设计逻辑来看，竖向立柱采用等截面矩形型材结构，截面壁厚经过载荷校核，在满足轻量化要求的前提下，保证立柱受侧向弯矩时的抗弯截面模量符合设计阈值，立柱底部设置的定位卡扣结构，可直接卡入车身预设的C型安装槽内，无需额外焊接工序，装配时仅需推入卡槽即可完成预定位，大幅降低总装环节的操作工时。横向伸出的圆管臂与立柱采用角接焊接结构，转角处设置三角形加强筋，

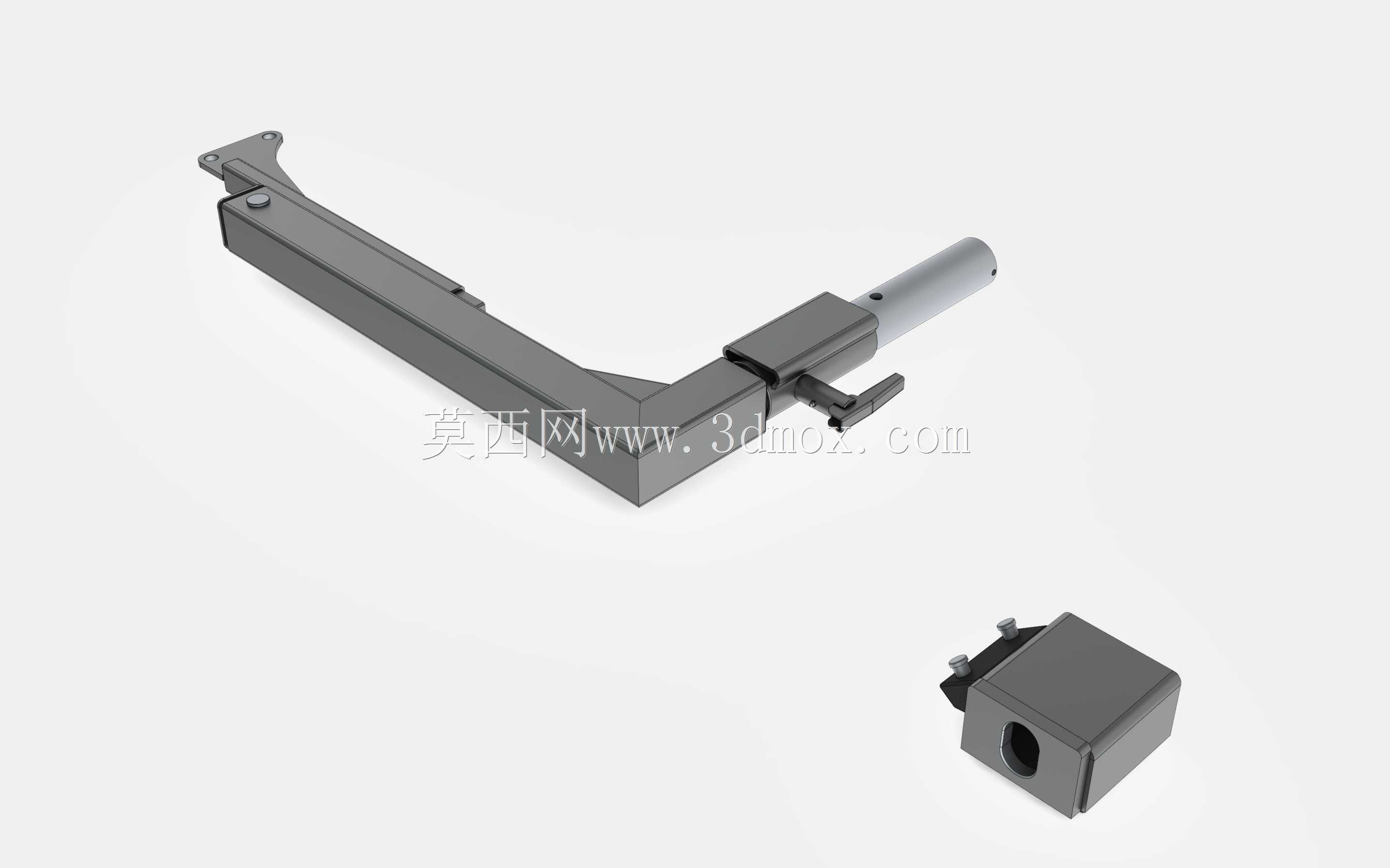

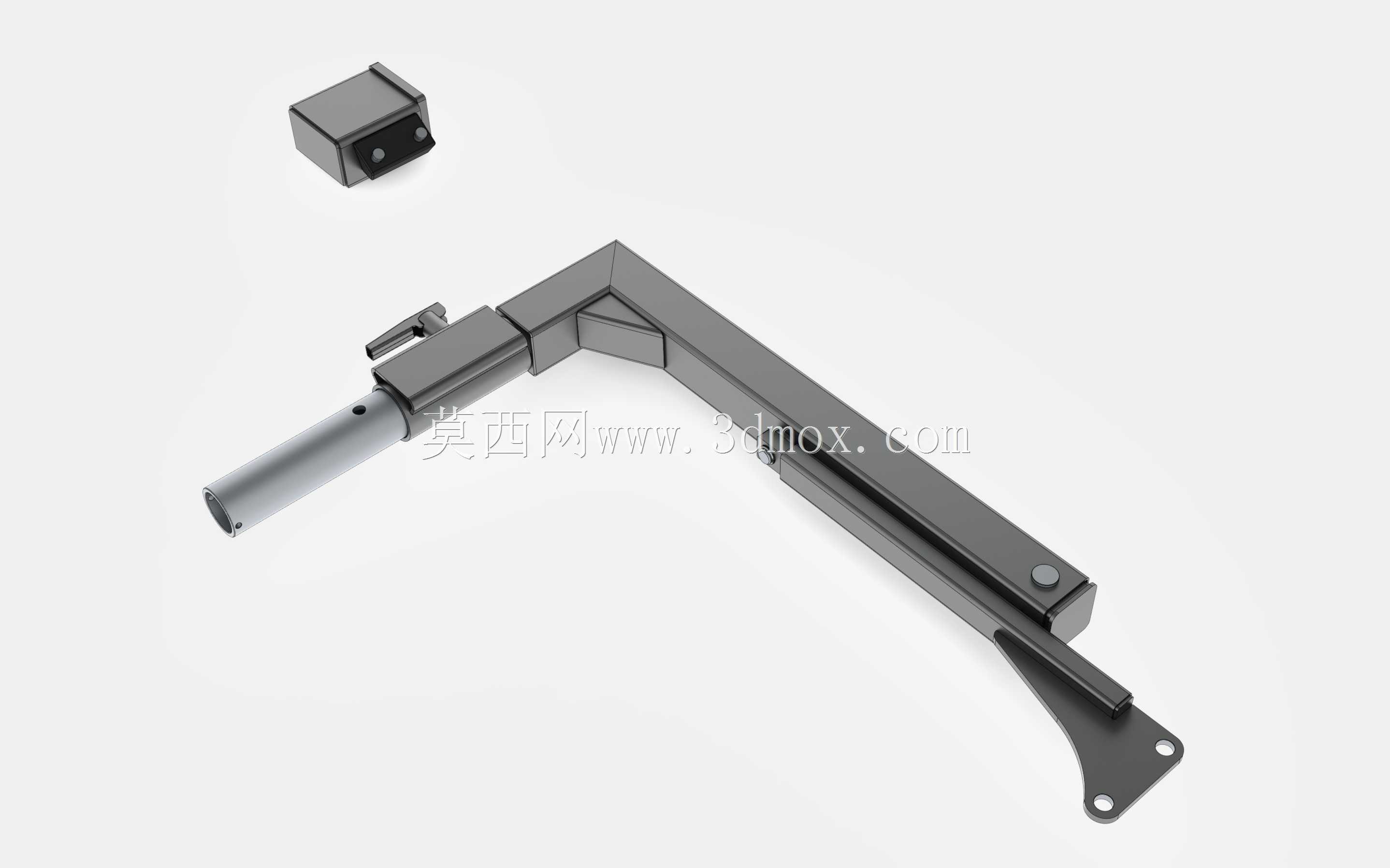

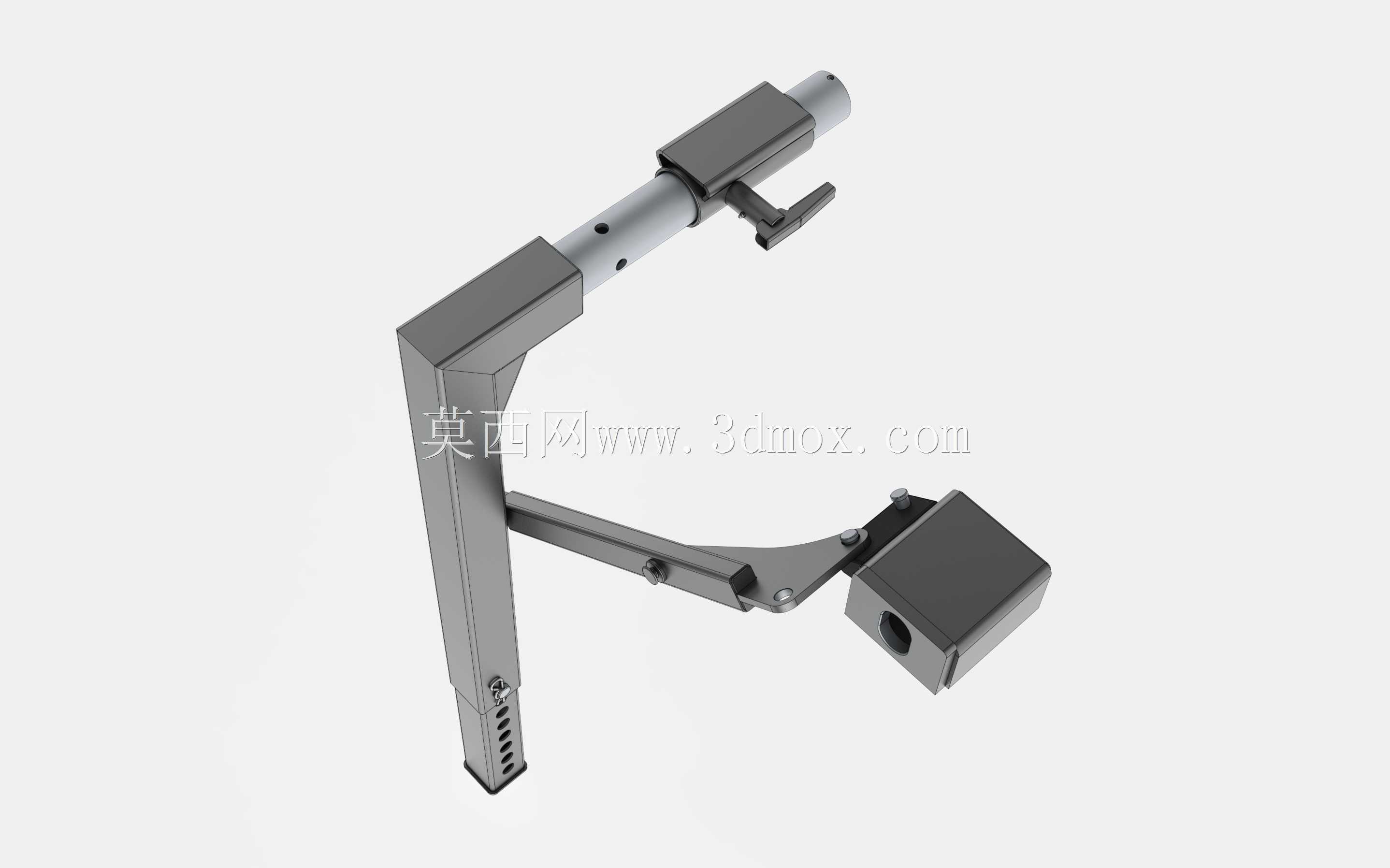

　　筋板的斜边做圆弧过渡处理，避免应力集中导致的焊缝开裂问题，圆管臂上开设的两个径向通孔为挂载件的安装定位孔，孔位公差按照H7级精度控制，可适配标准螺栓的穿装要求，同时孔口做倒角处理，消除装配时的螺栓卡滞问题。从安装边界来看，竖向立柱的总长度适配商用车侧围的标准安装槽深度，安装后立柱与车身钣金的贴合面平面度控制在0.2mm以内，避免装配后出现局部应力集中；横向圆管臂的伸出长度经过空间校核，保证挂载部件安装后与车身侧围的安全间隙符合整车布置要求，不会在车辆行驶过程中与周边部件发生运动干涉。圆管臂的端部做圆弧收边处理，避免锐边对装配人员造成划伤，同时减少行车过程中的风阻涡流。在互换性设计上，

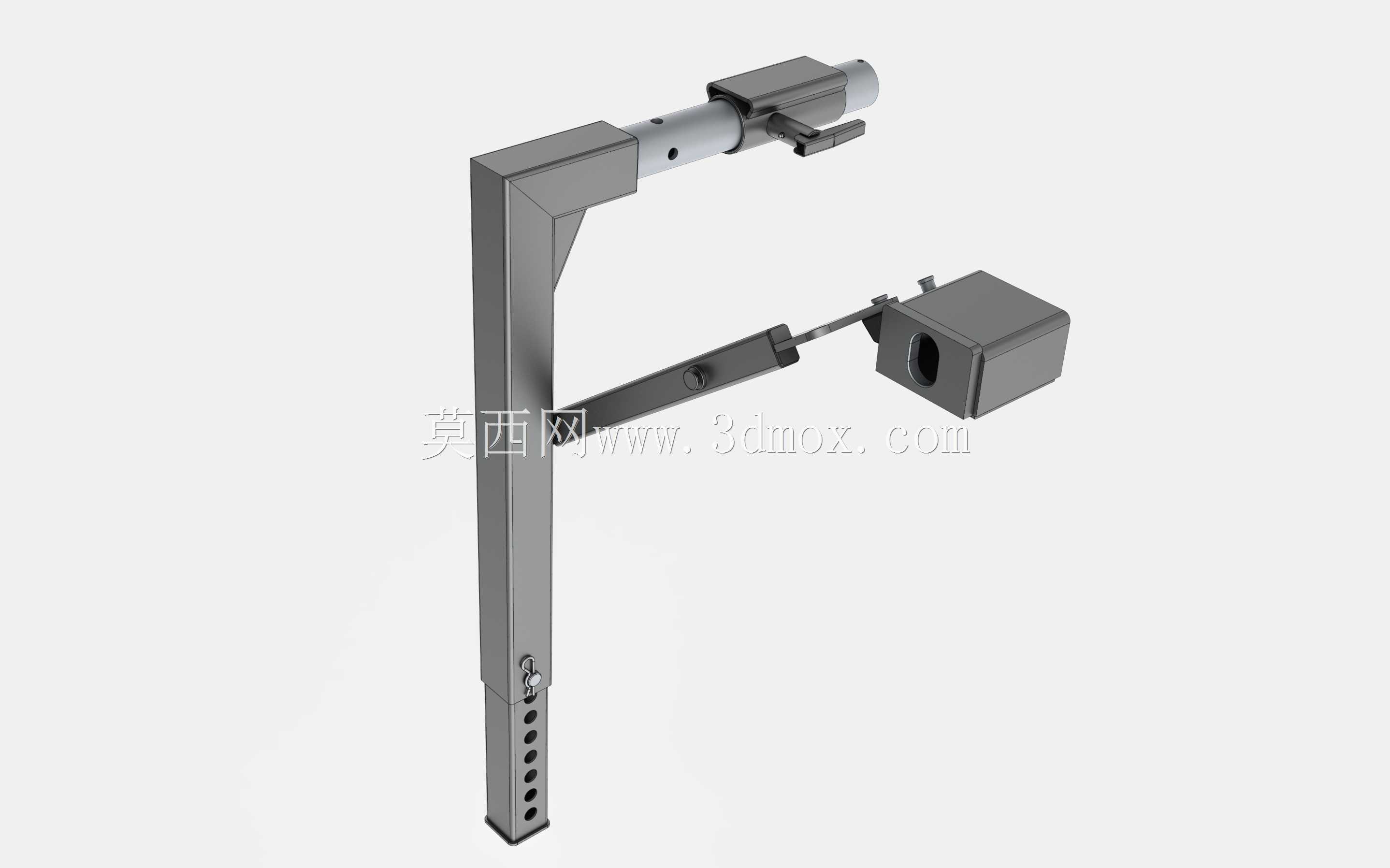

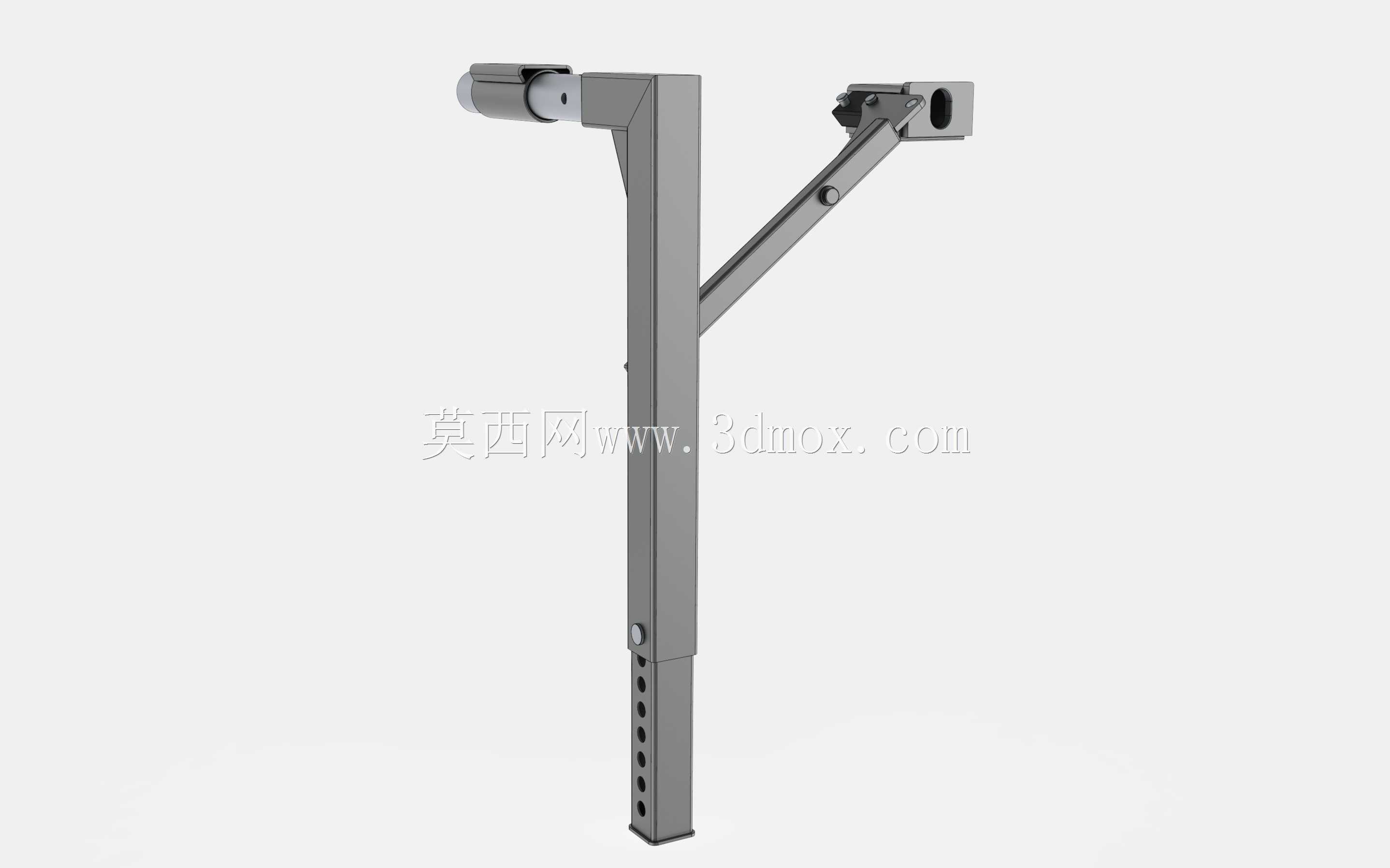

　　这款支架的安装接口完全适配主流商用车的通用安装槽尺寸，可直接替换同类型不同品牌的原有支架，无需对车身安装位做二次修改，降低售后维修的配件适配成本。结构选材上采用高强度低合金钢材，表面做喷塑防腐处理，可适应车辆运行过程中遇到的雨雪、扬尘、融雪剂腐蚀等复杂工况，防腐层厚度控制在60-80μm，保证长期使用不出现锈蚀脱落。设计过程中针对支架的模态进行了仿真校核，其一阶固有频率避开了车辆怠速、常用行驶转速下的激励频率区间，避免行车过程中出现共振异响问题，同时对支架的极限承载能力做了1.5倍额定载荷的静力学仿真验证，保证极端工况下的结构强度冗余。立柱底部的卡扣结构设置了弹性防脱舌片，卡入安装槽后舌片自动弹开锁定，

　　即使在长期振动工况下也不会出现支架从卡槽中脱出的问题，装配时仅需用普通工具按压舌片即可完成拆卸，兼顾了连接可靠性与维修便利性。横向臂上的两个安装孔间距按照通用挂载件的标准孔距设计，可兼容侧标志灯、外置线束固定架、小型附件挂载座等多种部件的安装需求，提升了配件的通用适配范围。
