埃姆卡1039系列工业用可拆卸铰链结构

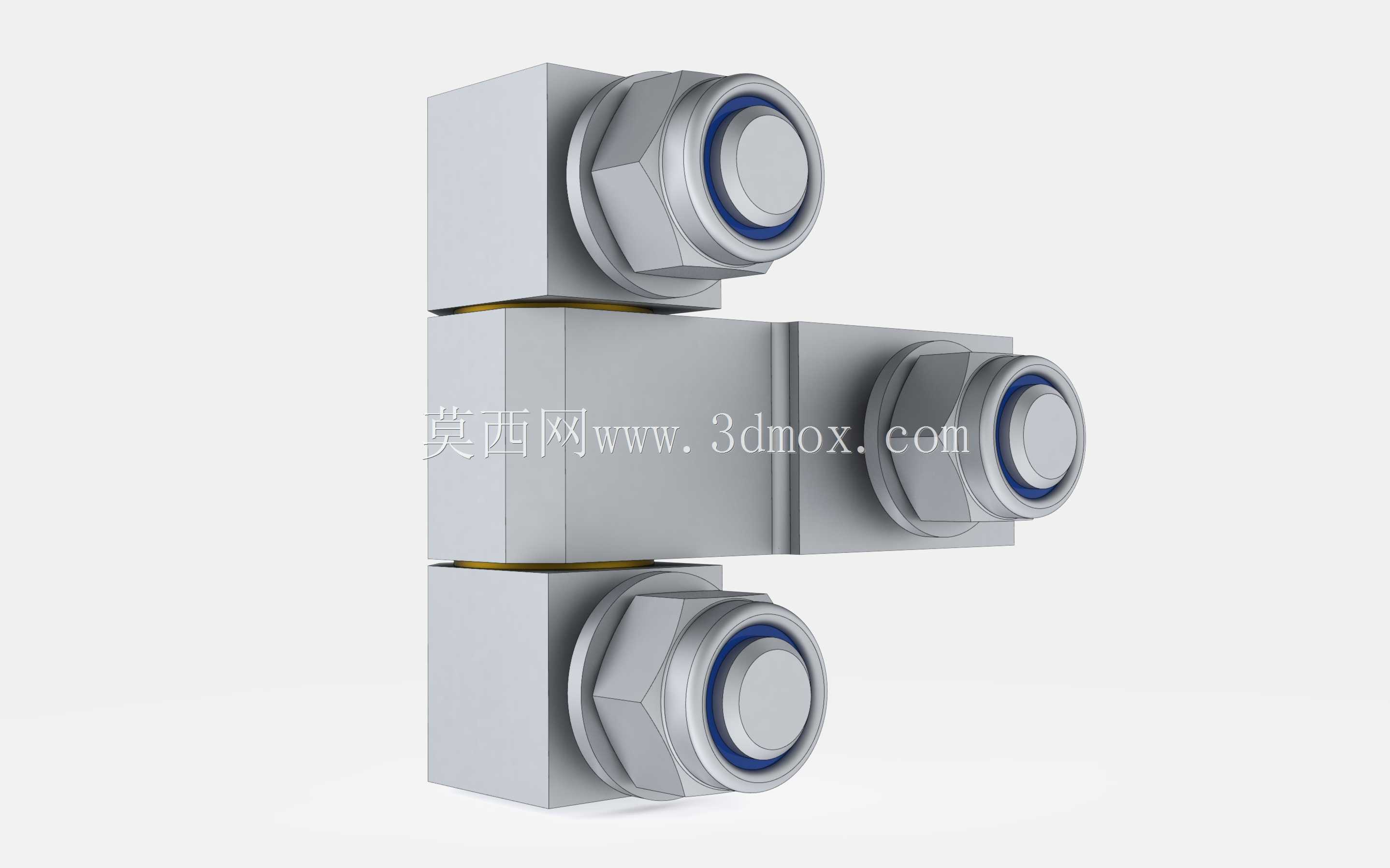

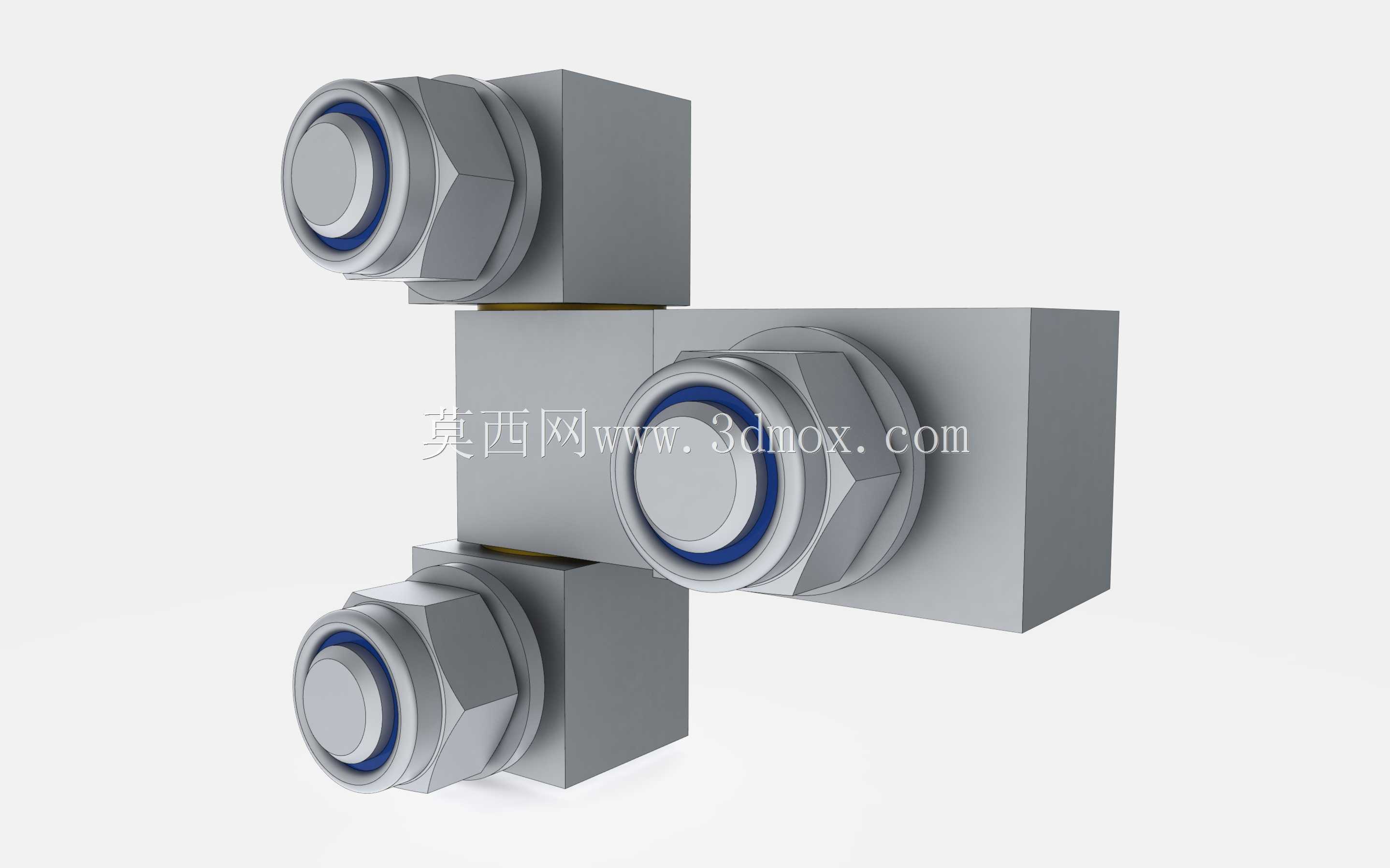

　　这款铰链结构常被应用在各类工业控制柜、户外设备箱体、小型密封舱门的转动连接部位，在需要频繁开启检修、同时对安装便捷性有要求的场景中适配性极强。不同于普通民用合页，该款铰链采用对称式双固定端设计，两个带外螺纹的固定柱可分别嵌入门框与门体的预制安装孔内，无需在门板表面做大面积沉槽加工，安装时仅需从门板内侧通过螺母锁紧即可完成固定，能最大程度保留门板外表面的平整度，尤其适合对外观整洁度有要求的不锈钢机柜、仿威图柜类产品使用。

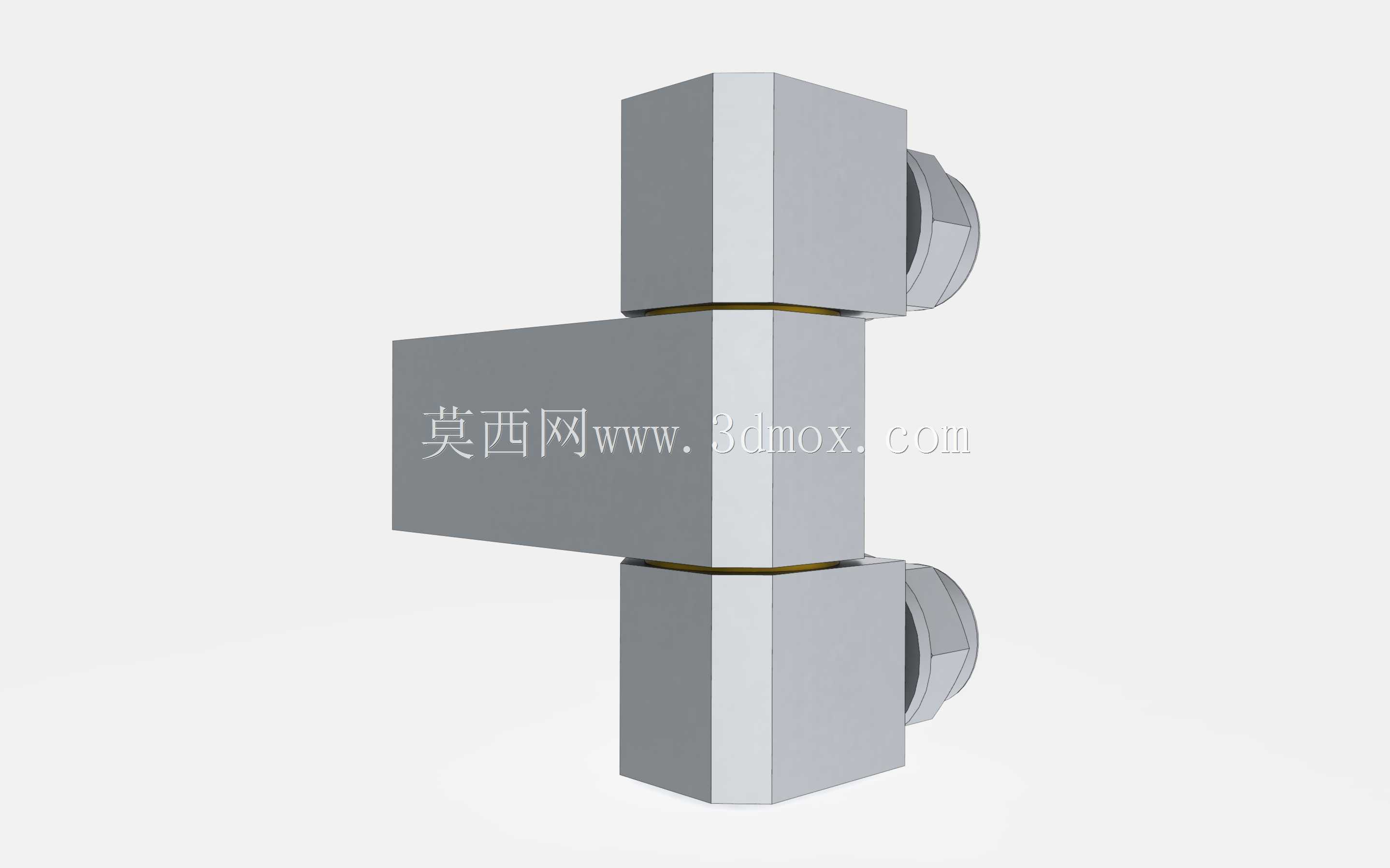

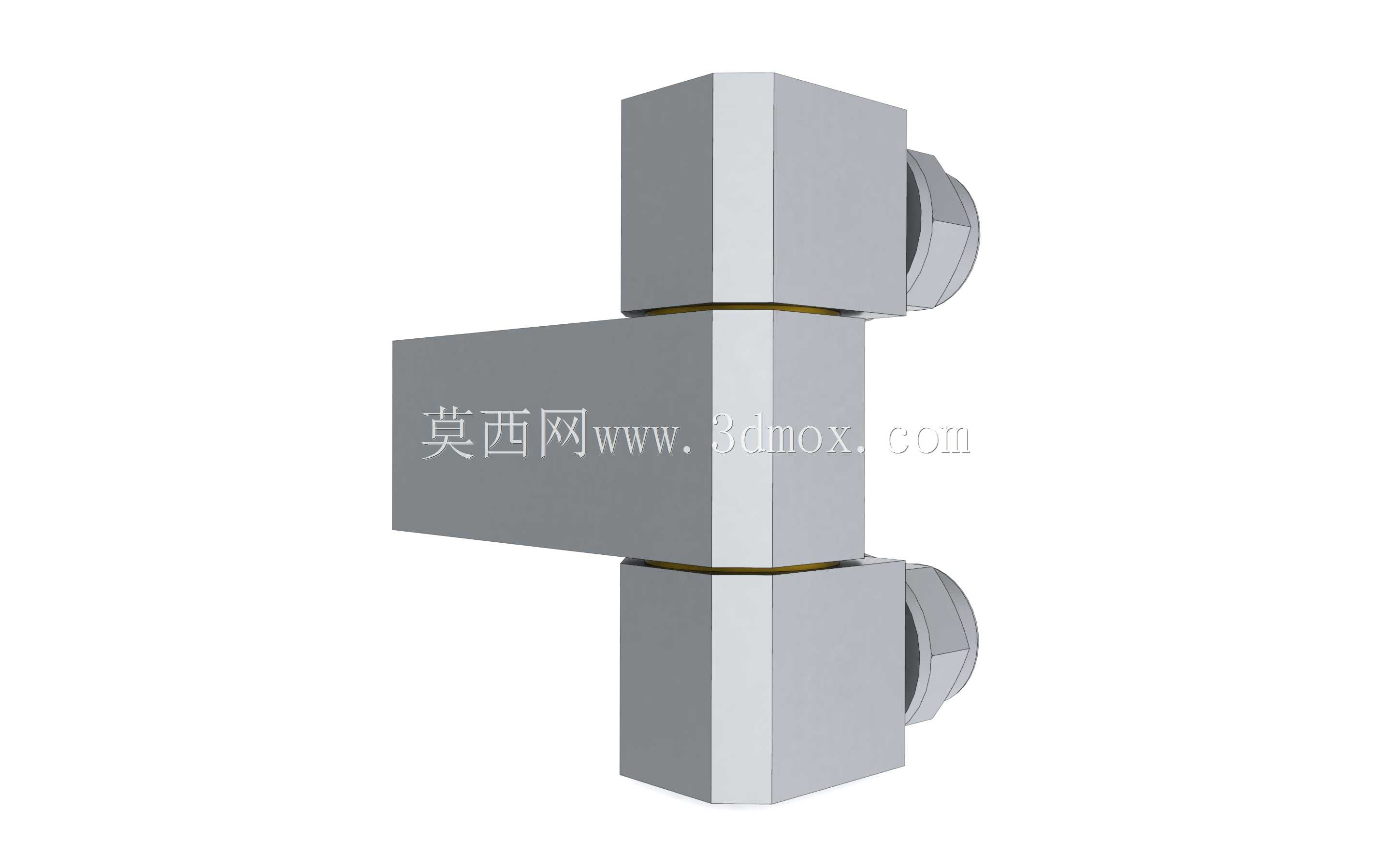

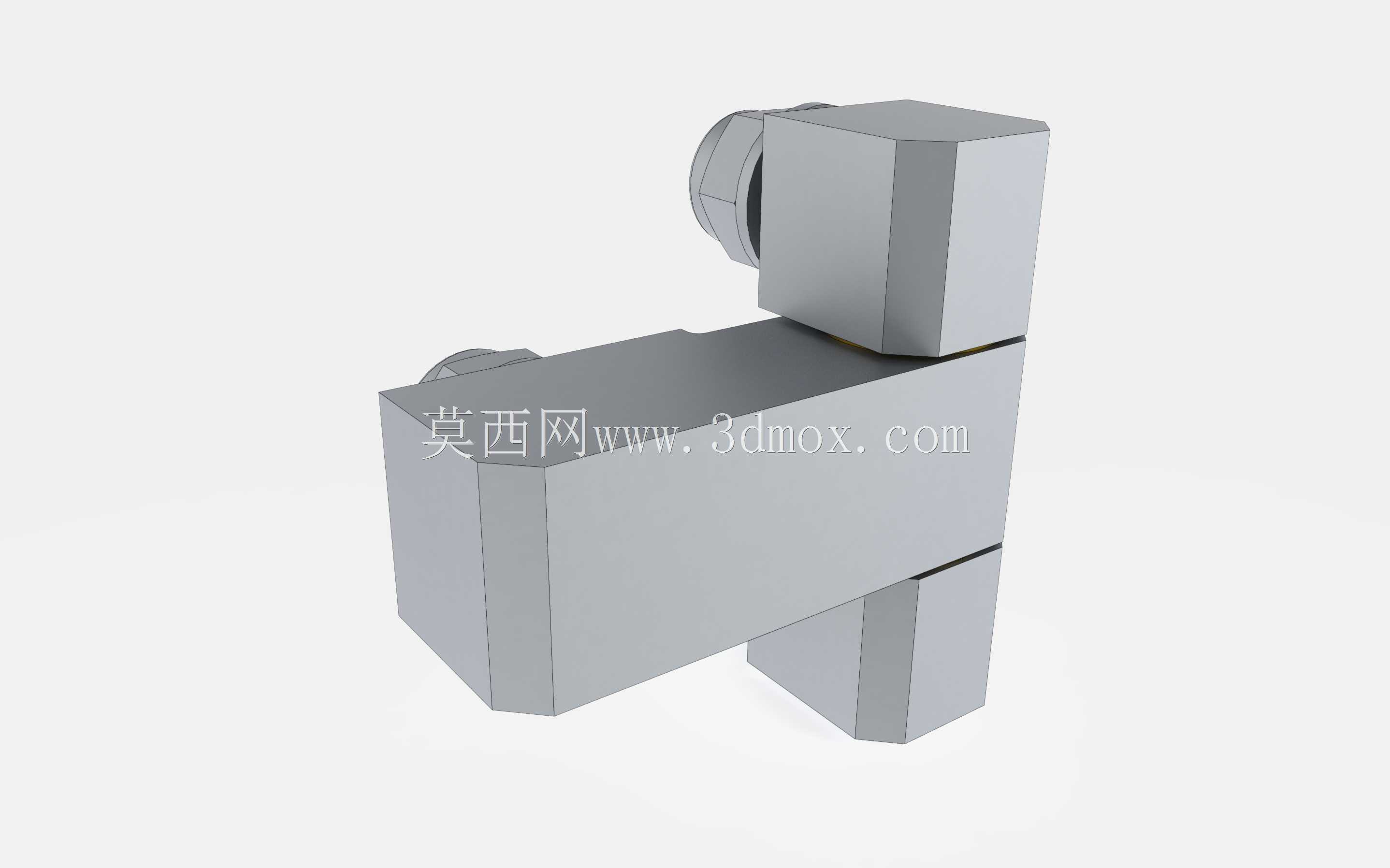

　　从结构设计逻辑来看，这款铰链的转动主体采用分体式卡接结构，中间的转动块与上下两个固定座之间通过内置的销轴实现转动连接，转动副位置预留了微小的配合间隙，既可以保证90度以上的开合角度无卡滞，也能在门板存在轻微安装错位时提供一定的补偿量，避免长期开关过程中出现铰链别劲、磨损加剧的问题。铰链主体的三个外露块体均采用规整的直角切面设计，所有棱边做了微小的倒角处理，既不会在安装调试过程中划伤操作人员，也能在批量加工时降低铣削工序的加工难度，适合采用型材下料后直接做精加工的生产工艺，能有效控制批量生产的成本。

　　在安装边界方面，这款铰链的固定柱螺纹规格适配行业通用的柜体板材厚度范围，安装时仅需在门板和门框对应位置加工两个与固定柱直径匹配的通孔即可，不需要额外加工定位销孔或者复杂的异型槽，对现场安装的开孔精度要求较低，即使是后期对老旧柜体做配件更换，也能在不改动原有柜体开孔的情况下完成适配。铰链转动过程中，转动块的外边缘始终不会超出固定座的外侧轮廓，开关门时不会与柜体侧边的密封胶条产生干涉，能配合柜体周边的发泡密封条实现完整的密封防护，满足户外设备IP54以上防护等级的配套要求。

　　从实际使用的耐久度设计来看，这款铰链的转动副接触面采用了同材质金属直接配合的方案，没有额外添加塑料衬套，在-40℃到80℃的常规工业环境温度区间内不会出现材料老化失效的问题，适合在户外通信柜、风电设备控制箱、轨道交通车载设备舱这类长期处于复杂环境的设备上使用。铰链的两个固定端与转动块之间的连接结构做了防脱设计，即使在安装过程中没有完全锁紧螺母，开关门时也不会出现铰链分体脱落的问题，能有效降低设备安装现场的配件损耗率。在做三维建模配套时，这款铰链的模型可以直接导入到柜体总装配体中，通过配合约束模拟真实的转动行程，提前校验门板开合过程中与周边元器件、走线槽的位置干涉，不需要在样机试制阶段再反复调整铰链安装位置，能大幅缩短柜体类产品的开发周期。
