船舵用对开式承载轴承座结构设计

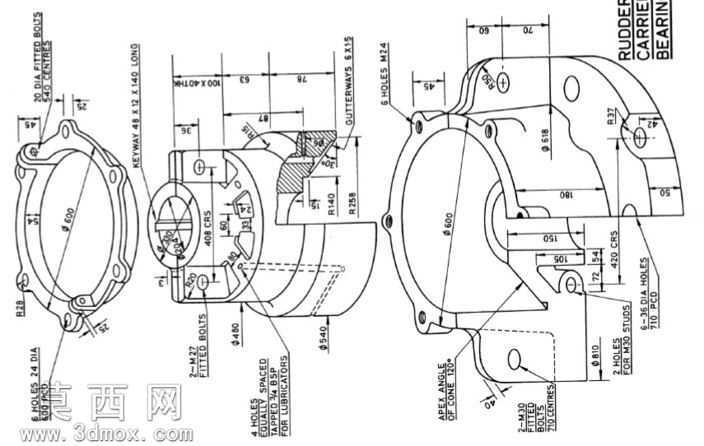

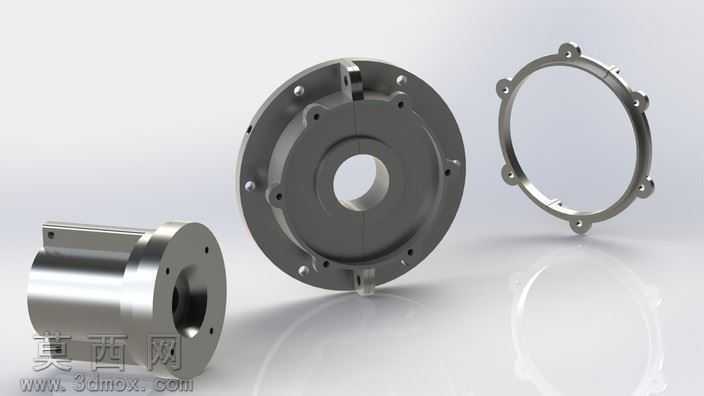

本模型为船舵系统配套的承载轴承部件，采用SolidWorks完成全参数化三维建模，建模过程中优先遵循机械加工工艺逻辑，对整体对开式结构做了拆分特征处理，将整体座体拆分为对称的两个半环结构，便于后期装配维护时无需拆卸轴体即可完成轴承的更换作业。模型渲染阶段采用哑光金属材质模拟铸铁加工后的表面质感，对安装孔位、定位槽、内腔轴承配合面做了边缘倒角的细节处理，还原真实机加工零件的外观特征。结构设计上，外圈法兰盘均匀分布8个沉头安装孔，可通过螺栓将轴承座整体固定在船体安装基座上，法兰侧部预留的吊装小耳结构可用于部件安装时的起吊定位，降低大尺寸部件的装配难度。内腔设计为阶梯式环形结构，可适配对应规格的径向轴承，为船舵转轴提供稳定的径向承载支撑，对开结合面处设计有定位止口与密封槽结构，既可以保证两个半环装配时的同轴度精度，也可预留密封件安装位置，避免水汽、灰尘进入轴承配合腔体内。设计思路围绕船舵部件的实际使用场景展开，充分考虑船舶航行时的潮湿工况、大载荷承载需求以及后期运维的便捷性，对开式结构相比整体式轴承座可大幅降低舵系维护的拆装工作量，法兰安装形式可提供足够的连接强度，保障舵轴转动过程中的支撑稳定性。建模过程中对非关键尺寸做了合理简化，在保证整体结构特征完整、装配关系清晰的前提下，控制模型整体文件大小，便于后续导入仿真软件做承载受力分析，或是直接用于生成工程图纸指导生产加工。
