黄铜单铰链结构三维数模

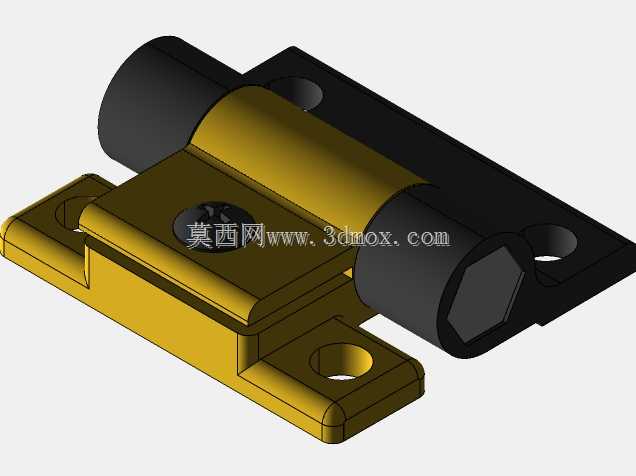

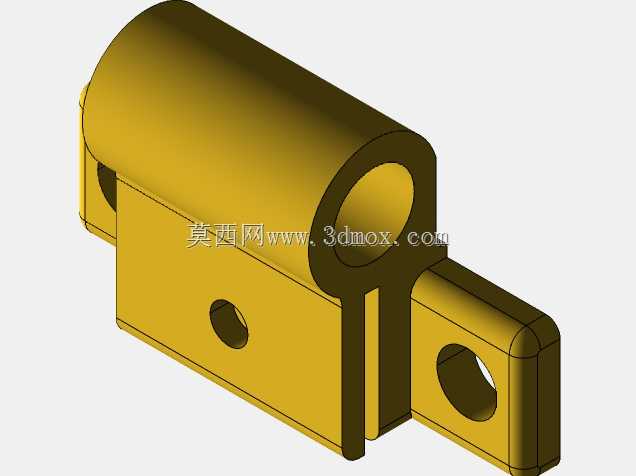

　　日常做设备结构设计时，这类单铰链是很容易被忽略但又直接影响装配可靠性的小部件，很多新手做结构时随便找个合页模型凑数，最后到实际装配阶段才发现安装孔位对不上、转动行程干涉、开合阻尼不符合使用要求，反而耽误整体项目进度。这次建模的这款黄铜材质单铰链，主要面向轻载铰接场景，比如小型设备检修门、仪表箱侧盖、装饰性金属柜门、小型精密设备的翻盖结构这类对外观质感有要求、同时载荷不大的铰接部位。从结构设计逻辑来看，这款铰链采用一体式卷制筒身搭配分体式安装页片的结构，中间的转轴和筒身采用间隙配合，保证转动过程中无卡滞，同时筒身的轴向长度做了优化，既保证了转动过程中的径向支撑强度，避免页片受侧向力时出现翘曲变形，又不会因为筒身过长占用过多安装空间。

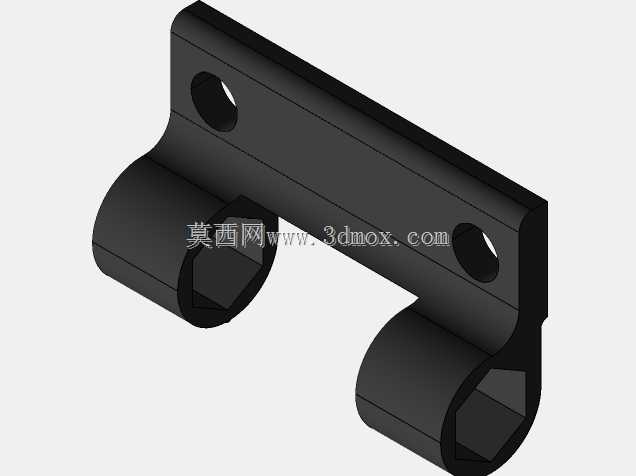

　　安装页片上的固定孔采用沉头设计，适配常见的十字沉头螺丝，安装后螺丝头可以完全埋入页片平面，不会突出表面刮蹭周边部件，也能让安装面更整洁美观。页片的折弯角度做了精准控制，当铰链处于闭合状态时，两个安装页片可以完全贴合，没有明显缝隙，开合到最大角度时，页片边缘也不会出现硬接触磕碰，预留了足够的转动避让空间。从安装边界来看，这款铰链的两个安装页片分别为独立固定结构，其中带转轴筒身的页片尺寸更窄，适合固定在框体侧边，另一页片宽度稍大，固定在活动门体上，安装时需要注意两个页片的同轴度，提前在安装基体上划好定位线，避免固定后出现转轴别劲、转动不畅的问题。材质选用黄铜一方面是因为黄铜本身的自润滑特性，不需要额外添加润滑脂就能保证长期顺畅转动，

　　不容易出现锈死卡滞的问题，另一方面黄铜的金属质感较好，在一些外露的装饰性安装场景下不需要额外做表面喷涂处理，就能呈现不错的外观效果。建模过程中对铰链的转动配合间隙做了实际工程化的预留，筒身内径和转轴外径的配合公差按照H8/f7的间隙配合设置，既不会因为间隙过大导致门体安装后出现晃动旷量，也不会因为间隙过小导致转动阻力过大。页片的厚度根据轻载场景的受力情况做了优化，在保证页片承受常规门体重量不会发生塑性变形的前提下，尽可能压缩页片厚度，减少整体结构的占用空间。固定孔的孔位间距按照常见的小型五金件安装规范设置，适配多数现成的安装孔位标准，不需要用户重新打孔调整，能直接用于常规的设备门体装配。在实际选型使用时，需要注意这款铰链的载荷上限，

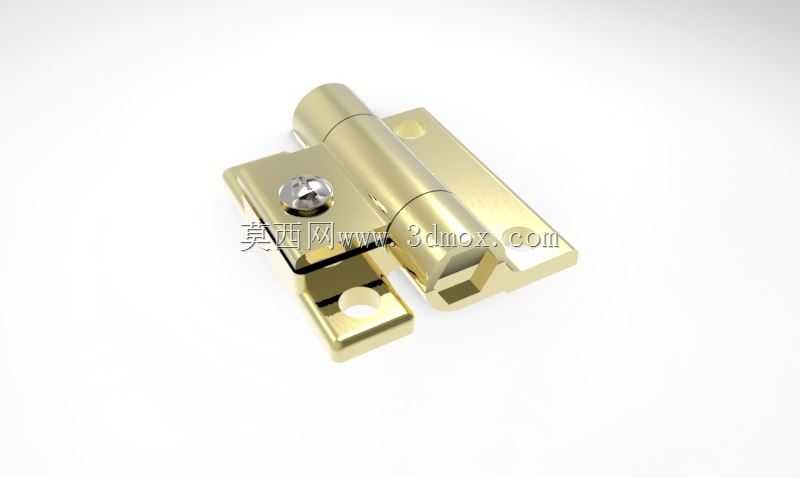

　　因为是单筒身单转轴结构，不适合用于重型门体或者频繁大角度开合的高负载场景，如果是重载场景需要选用多节铰链或者加厚页片的重型合页，这款单铰链更适合载荷在5kg以内的轻载翻盖、侧开小门结构。另外建模时还原了黄铜表面的抛光质感，页片边缘做了小圆角钝化处理，没有尖锐的毛刺棱角，实际生产时只需要简单去毛刺抛光就能达到不错的表面质量，不需要额外做复杂的表面处理工序。转轴端部的固定结构采用铆压设计，装配时将转轴穿入筒身后对两端进行铆压固定，防止转轴在转动过程中从筒身内滑脱，同时铆压部位做了沉台处理，不会突出页片表面影响安装平整度。
