24V交直流声光一体信号警示灯结构

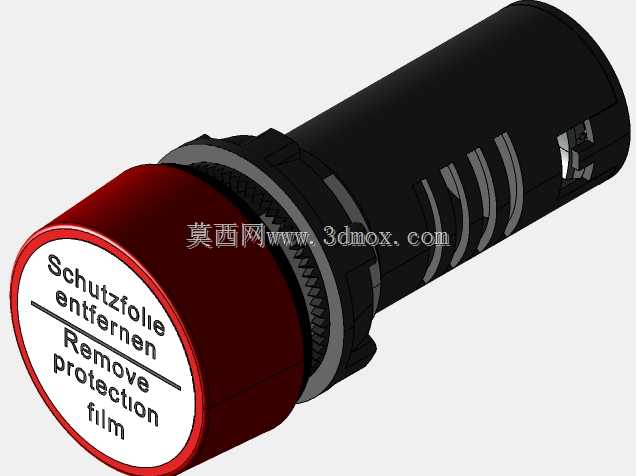

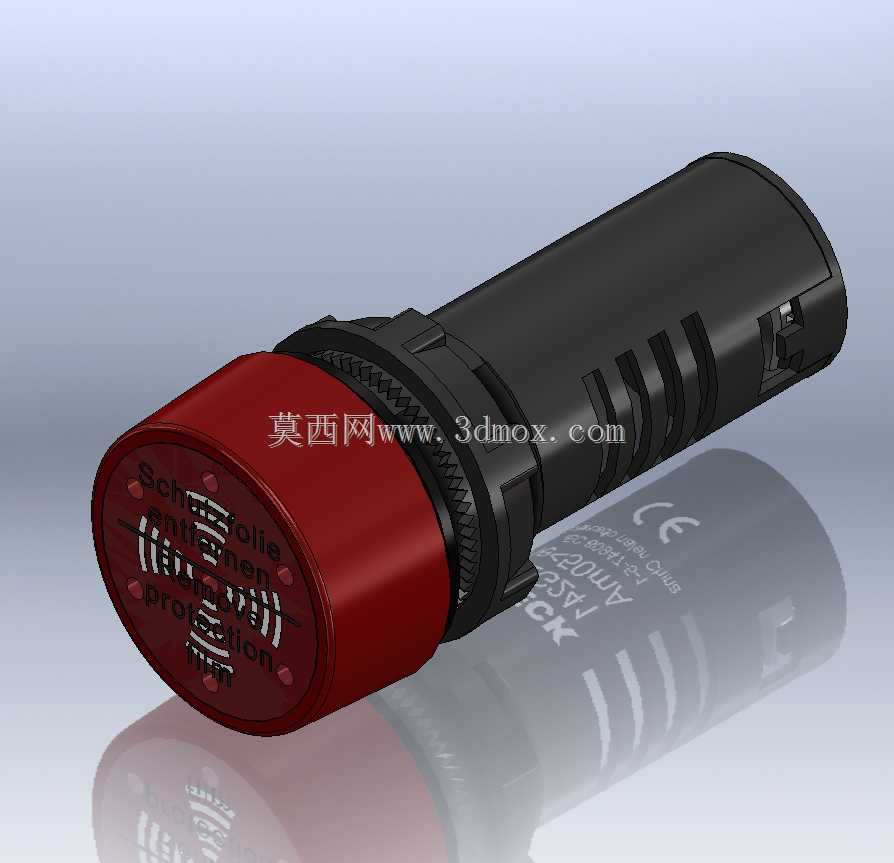

　　在工业控制柜、生产线工位、自动化设备操作端的面板布局中，声光一体警示部件是承担异常状态提示、工序节点提醒、安全预警功能的核心人机交互元件，这款适配24V交直流供电的声光信号灯，正是针对这类面板嵌装场景设计的标准化工控元件。从实际选型适配的角度看，这类元件的安装边界完全遵循工控面板通用开孔规范，主体采用圆柱嵌装结构，前端红色警示端突出面板表面，后端主体嵌入柜体内部，侧面带防滑锁紧螺纹结构，搭配配套的锁紧螺母即可完成快速固定，无需额外设计定制安装支架，适配绝大多数标准电控柜、操作箱的面板开孔尺寸，安装后前端与面板贴合紧密，防护等级可满足常规工业车间的防尘防泼溅要求，不会因车间内的切削液飞溅、粉尘附着影响正常触发。

　　从功能实现逻辑来看，这款信号灯整合了灯光警示与声音警示两套独立触发通路，24V交直流通用的供电设计可直接适配绝大多数工业设备的控制回路电压，无需额外加装电压转换模块，接线端位于元件尾部，采用插拔式接线结构，现场布线时可直接压接端子插入，减少柜内接线的工时消耗。灯光部分采用红色高透灯罩，内部发光元件的光线经过灯罩的漫反射结构处理后，可实现120度以上的可视角度，在车间常规照明环境下，5米范围内可清晰识别灯光警示状态；声音警示部分集成在灯罩内侧，触发时发出高频蜂鸣提示音，音量可覆盖周边3米范围的作业区域，不会因车间常规设备运转噪音掩盖提示信号，两套通路可根据控制逻辑单独触发或同步触发，适配不同场景的提示需求：比如设备待机状态可仅触发常亮灯光提示，设备异常故障时同步触发闪烁灯光与蜂鸣提示，工序流转节点可触发短间隔蜂鸣配合灯光闪烁，满足不同工况下的信号传递需求。

　　从结构设计的细节考量，这款元件的外壳采用阻燃级工程塑料材质，后端壳体开设多道纵向散热槽，长时间通电工作时可通过槽体将内部元件产生的热量及时散出，避免密闭空间内积热导致元件寿命缩短；前端红色灯罩与主体壳体的衔接处采用卡扣加密封胶圈的结构，既保证了装配的紧固性，也能避免外部水汽、粉尘从衔接缝隙进入元件内部；尾部的接线端做了防呆设计，不同极性的接线位带明确标识，可避免现场接线时出现极性接反的问题，同时接线端外围带凸起的防护筋，可避免柜内线束拉扯时直接作用在接线触点上，提升接线结构的抗拉扯性能。

　　在实际产线应用中，这类信号灯常被布置在自动化生产线的工位端头、设备操作面板的显眼位置、安全防护门的旁侧，当设备出现缺料、卡料、过载等异常状态时，控制回路触发信号灯工作，第一时间向周边作业人员传递异常信号，减少故障排查的响应时间；在人工参与的装配工位，也可通过PLC控制信号灯的触发逻辑，实现装配步骤提醒、作业完成提示的功能，替代传统的人工喊话提示，提升工位作业的规范性。建模过程中需要重点关注嵌装段的外径尺寸、锁紧螺纹的螺距与长度、前端灯罩的突出高度，这些尺寸直接决定了元件能否适配现有面板的开孔，以及安装后是否会与柜内其他元件、柜门结构产生干涉；同时需要还原灯罩表面的标识纹理、壳体的散热槽结构、接线端的位置分布，确保在做整柜三维布局时，可准确模拟接线的弯折半径、线束的走线路径，避免实际装配时出现线束与其他元件干涉的问题。
