黄铜蝶形翻板合页结构设计方案

　　日常做家具结构配套设计时，这类蝶翼形铰链的应用场景其实比普通直臂合页要灵活很多，最常见的是用在折叠桌的翻板拼接位、首饰盒的对开上盖、实木收纳箱的侧翻门板，还有一些需要做180度展平折叠的小型装饰构件上，和普通暗藏合页不同，它的安装面是完全贴合板材表面，不需要在板材侧边开深槽预埋，对加工精度的容错率更高，哪怕是12mm厚度的薄板材也能直接固定，不会出现开槽打穿板材的问题。

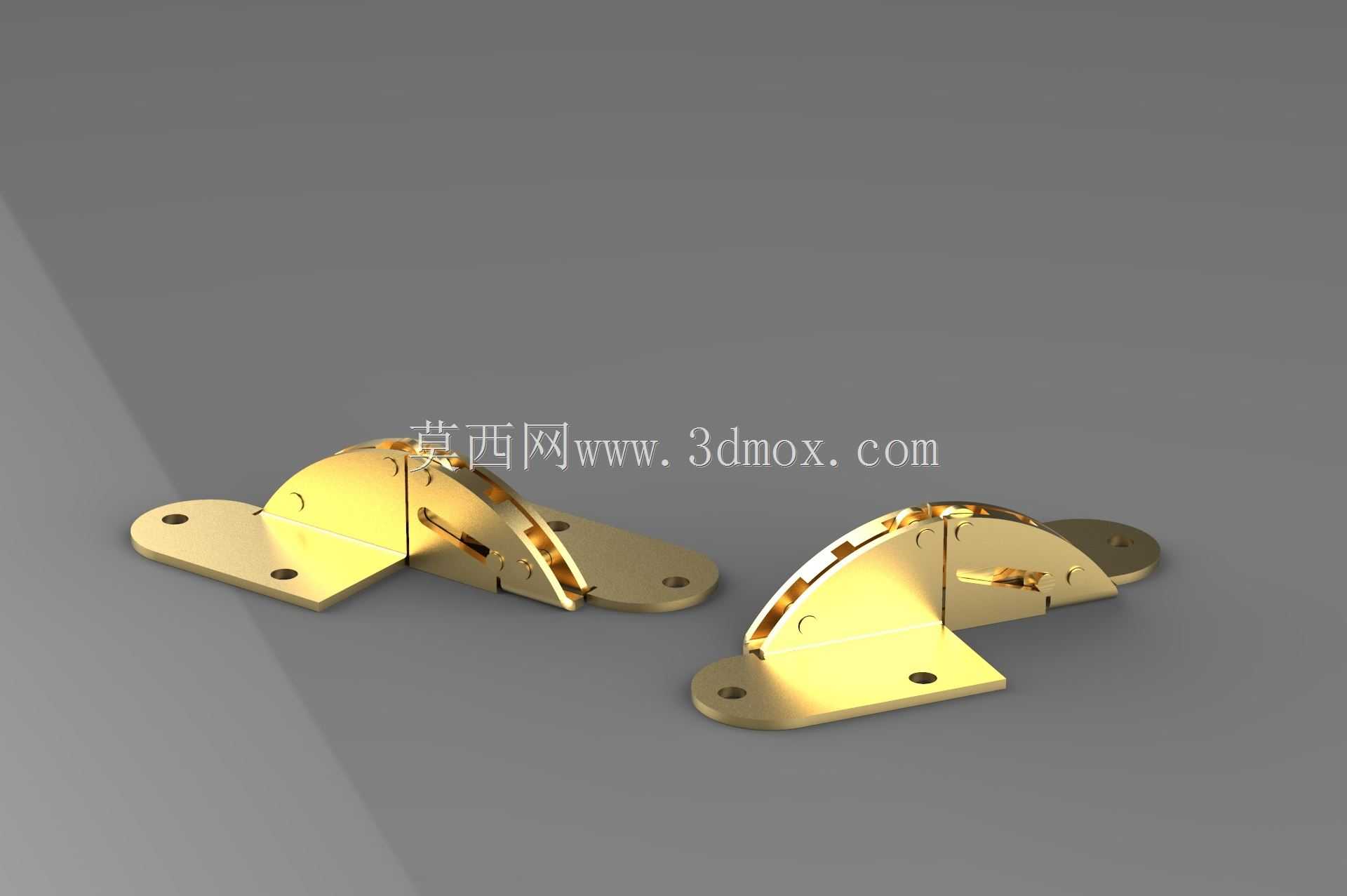

　　从结构功能上看，这款铰链采用对称式双页片设计，中间的弧形转轴段做了分段式的限位结构，展开时两个页片可以完全摊平在同一平面，折叠时页片沿着弧形转轴转动到90度位置时会被内置的卡位结构挡住，不会出现过转松垮的情况，页片上的安装孔做了沉头处理，配套的平头螺丝拧入后表面完全和页片齐平，不会凸起刮蹭放置在板材上的物品，表面做的黄铜抛光镀层，一方面是适配轻奢、复古类的家具风格，另一方面黄铜材质本身的自润滑特性，能让转轴位置长期开合也不会出现卡顿异响，不需要额外加注润滑脂。

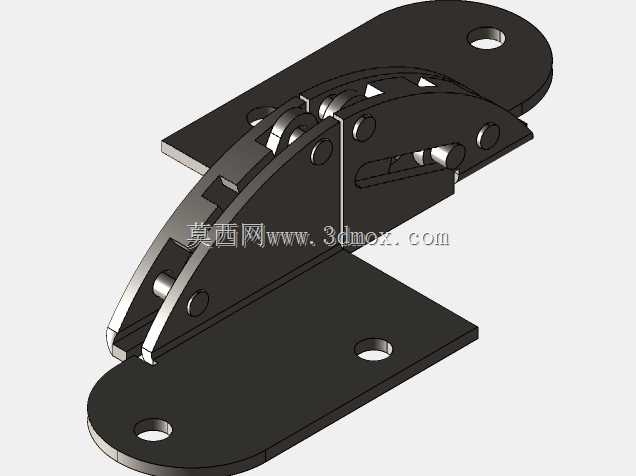

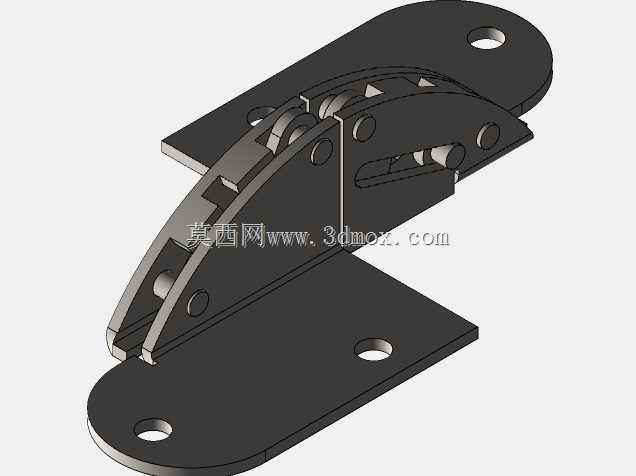

　　设计这款铰链的三维结构时，首先要确定的是转轴的转动半径，这个参数直接决定了折叠时两个页片之间的避让间隙，半径做小了，折叠时页片边缘会互相剐蹭，半径做大了，展开后中间的缝隙会超过1mm，影响拼接板材的平整度，建模时要先把转动副的配合间隙控制在0.1mm以内，既保证转动顺滑，又不会出现左右窜动的旷量。页片的厚度设计成2.5mm，这个厚度是经过受力验算的，单副铰链的静态承重可以达到8kg，常规的实木翻板、密度板翻板用两副对称安装，完全能满足日常放置物品的承重需求，不会出现页片弯折变形的问题。

　　安装边界方面，单个页片的长度是45mm，宽度是20mm，安装时只需要在距离板材边缘10mm的位置定位孔位即可，不需要额外预留侧边空间，哪怕是两个翻板做90度直角拼接，页片的弧形段也不会和相邻的板材发生干涉，和普通合页需要在两个连接件上各预留一半的转轴安装位不同，这款蝶翼铰链的转轴部分是完全突出在页片的连接端，两个被连接的板材只需要保证拼接边齐平，安装后转动时的间隙均匀控制在0.3mm，不会出现夹手的问题。

　　实际选型应用的时候要注意，这类外露式的蝶翼铰链不适合用在经常接触水汽的厨卫家具上，黄铜镀层长期处于高湿度环境下会出现氧化暗斑，如果是用在户外折叠构件上，需要额外做表面封油处理。建模过程中还要注意页片边缘的倒角处理，所有外露边都做R0.5的圆角，避免安装和使用过程中划手，转轴位置的拼接缝要做均匀的错位分段，既保证外观的精致度，也能让转动时的摩擦面分散，减少长期使用后的磨损量。很多新手设计师在做这类铰链配套时，容易忽略折叠状态下的页片突出高度，这款铰链折叠后总突出高度是8mm，在做板材厚度匹配的时候，要考虑这个突出量会不会影响相邻构件的收纳，比如做折叠桌腿的连接时，要预留足够的避让槽，保证折叠后桌腿能完全贴靠在桌板背面，不会被铰链的弧形转轴顶住。

　　从结构可靠性上看，这种一体冲压成型的页片比焊接式的合页耐用性更高，因为转轴段和页片是同一块板材弯折成型，没有焊接点的应力集中问题，长期反复开合也不会出现焊点开焊断裂的情况，做受力仿真的时候，在页片末端施加100N的垂直载荷，最大应力出现在转轴的弯折位置，远低于黄铜材料的屈服强度，完全能满足家具类五金件的使用寿命要求，正常使用场景下开合次数可以达到一万次以上不会出现松动变形。
