八翼自稳防护式巴雷尔型萨沃纽斯涡轮

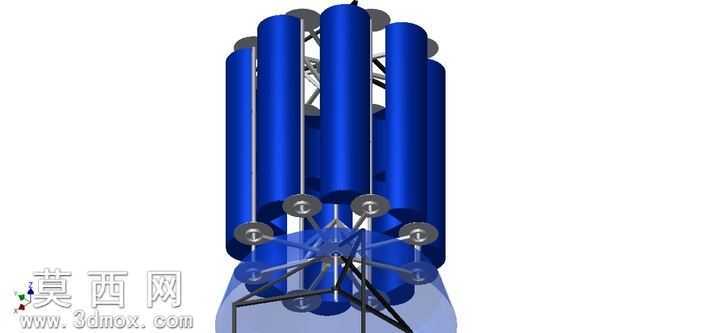

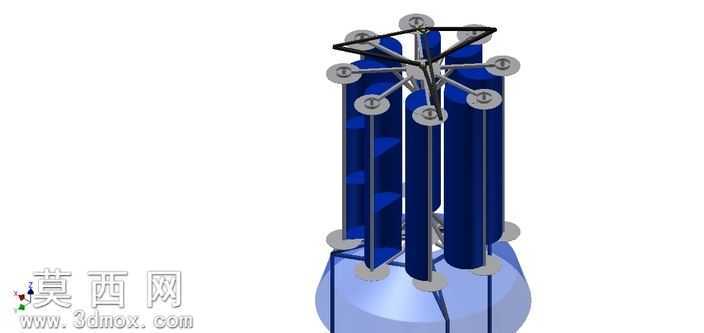

本作品为八翼自保护结构的巴雷尔萨沃纽斯型垂直轴风力涡轮三维模型，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对核心的中心主轴、上下定位端盖、八组可偏转翼片、同轴旋转轴套、限位阻尼结构分别进行独立零件建模，对翼片的弧形曲面采用放样曲面命令生成，保证翼面的气动曲面弧度符合巴雷尔萨沃纽斯涡轮的气动设计要求，曲面曲率连续无破面，装配过程中对翼片与轴套的连接位置添加旋转自由度约束，同时设置径向限位参数，还原翼片可绕同轴轴套自由偏转的结构特性。材质渲染阶段，对中心主轴、连接销轴等受力结构件赋予哑光金属钢材质，调整金属粗糙度参数模拟真实机加工金属的哑光质感，对翼片主体赋予半透明浅蓝色工程塑料材质，添加轻微的折射与反射效果，区分翼片与金属结构件的视觉层次，对翼片端部的配重块赋予深灰色硬质合金材质，对上下端盖的固定圆盘赋予浅灰色铝合金材质，整体渲染采用柔和的环境漫反射光源，清晰呈现涡轮的内部装配结构与各部件的位置关系。结构设计上，该涡轮采用垂直轴布局，无需对风装置即可捕获任意方向来风，八组翼片沿中心轴圆周均匀分布，每组翼片均可独立绕自身连接轴套旋转，当来风风速超过设计阈值时，翼片在风压与离心力共同作用下自动偏转改变迎风角度，增大风阻同时限制涡轮转速，实现超速自保护，避免转速过高损坏结构；涡轮整体可搭配发电模块组成小型离网风力发电单元，输出功率可达20千瓦，可满足小型户外作业、偏远区域临时供电需求，也可搭配研磨、钻孔等作业工具实现风能直接驱动作业。设计思路围绕低风速启动、自保护免维护、绿色可再生利用的核心需求，优化翼片的弧度与配重参数，保证低风速下即可获得足够启动力矩，螺旋桨式的翼面布局降低旋转风阻，运行过程噪音极低，翼片的自偏转限位结构无需额外电控限速部件，降低整体结构复杂度与后期维护成本，径向拉簧结构可在风速降低后带动翼片复位至最佳迎风角度，保证全风速区间内的风能捕获效率，整体结构紧凑，可适配小型屋顶、户外临时场地等多种安装场景。
