分段螺旋式蜗杆轴结构设计

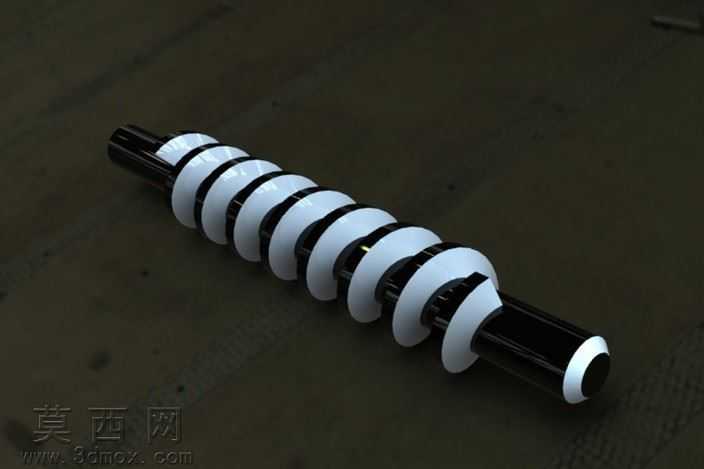

该蜗杆轴模型采用三维参数化建模方式完成整体构建，建模过程中以回转体基础特征为核心，先通过草图绘制轴体的轴向截面轮廓，标注各段轴径、轴段长度的精准尺寸，利用回转命令生成光滑连续的轴身基体，保证两端安装轴段的同轴度公差符合传动件装配要求。在螺旋齿结构的建模环节，针对分段式螺旋齿的排布特点，先在对应轴段位置绘制螺旋线引导路径，设定匹配传动比的导程参数，再绘制单个齿形的法向截面草图，通过扫描命令生成单段螺旋齿实体，之后按照等距排布规律完成多段螺旋齿的阵列复制，每段螺旋齿的齿厚、齿距参数保持统一，齿面与轴身的衔接处做圆角过渡处理，避免应力集中问题。材质渲染阶段，轴身基体部分采用高光亮面黑色金属材质，调整反射参数模拟淬硬钢的表面质感，突出轴类零件加工后的光滑表面效果；螺旋齿部分采用哑光浅灰白色工程塑料材质，调整漫反射与粗糙度参数，呈现出耐磨非金属材质的视觉特征，两种材质形成清晰的视觉区分，能够直观展现零件不同部位的材质选用差异。结构设计上，两端光轴段预留了轴承安装位，直径尺寸与标准轴承内圈匹配，轴端做倒角处理方便装配时的导向导入；分段螺旋齿的设计既保留了蜗杆传动的啮合特性，又通过分段间隔的结构减少齿面连续接触的磨损面积，同时降低传动过程中的摩擦阻力，适配轻载传动场景的使用需求。建模全程保持特征参数的可编辑性，各轴段尺寸、螺旋齿参数均可通过修改草图尺寸与特征参数快速调整，方便后续根据实际传动工况进行参数优化，模型的装配基准面、配合轴段均按照机械设计标准设定，可直接导入装配体完成与蜗轮、轴承等配套零件的虚拟装配，验证传动过程中的干涉情况。
