蒸汽水介质管壳式热交换器三维结构设计

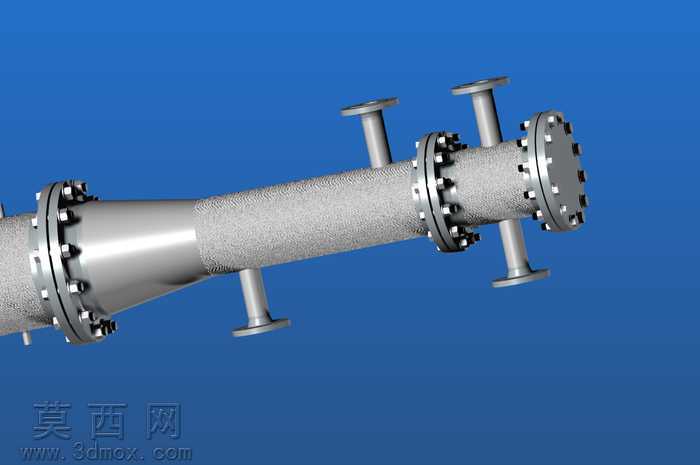

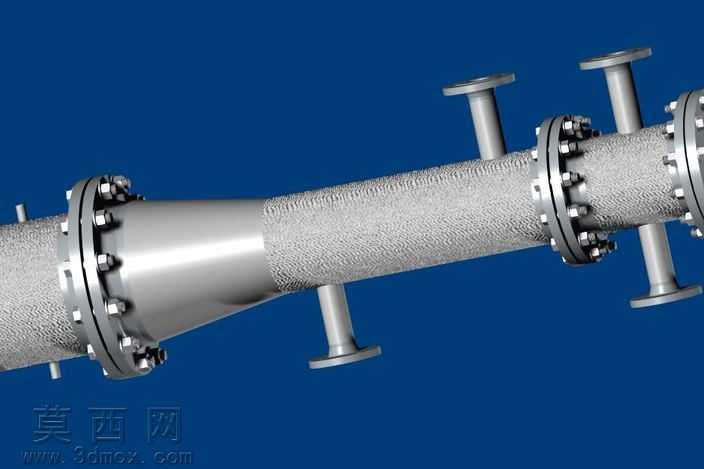

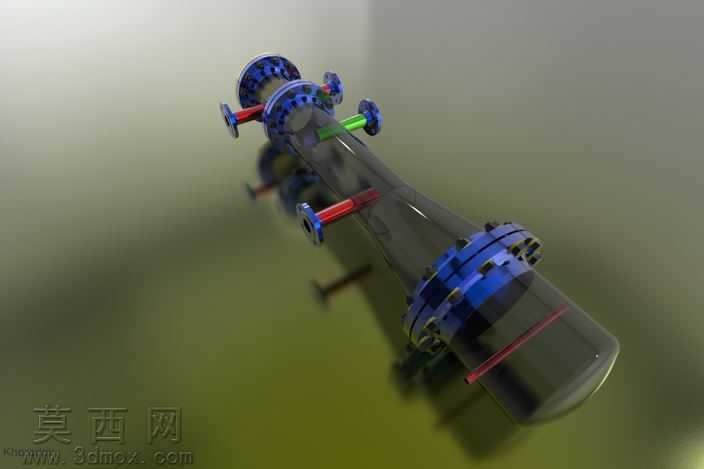

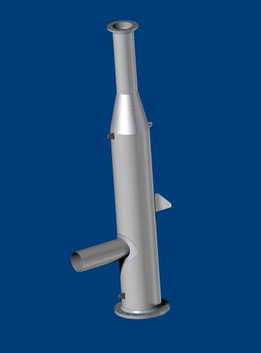

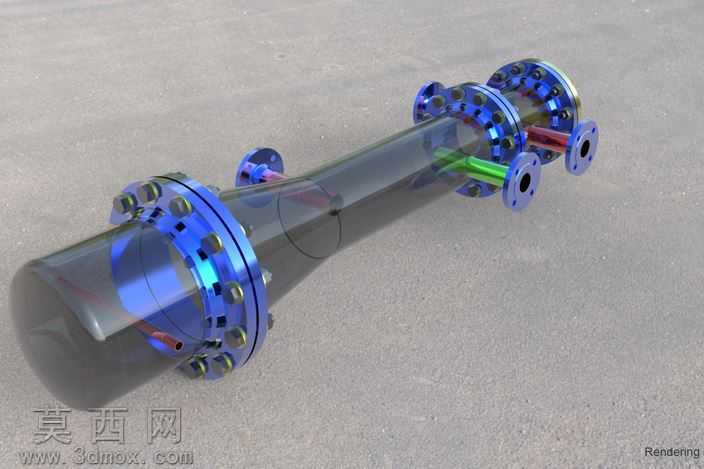

本作品为蒸汽水换热工况设计的管壳式热交换器三维模型，建模过程严格遵循压力容器类换热设备的设计规范，先通过参数化草图绘制主体筒体的截面轮廓，经拉伸生成基础筒体结构，再依次完成两端锥形变径段、法兰连接结构、多组侧向接管的特征建模，所有法兰的螺栓孔、密封面结构均按照标准管件尺寸阵列生成，保证各连接部位的装配匹配度。材质渲染阶段，主体换热段外表面赋予带细微轧制纹理的不锈钢材质，还原工业换热管的真实金属质感，法兰、螺栓紧固件采用高亮抛光不锈钢材质，与筒体的哑光纹理形成视觉区分，两端锥形封头、侧向接管均匹配对应压力等级的金属材质表现，背景采用深蓝色工业渲染背景，通过三点布光突出设备的结构轮廓与金属材质的反光特性，清晰展现各部件的衔接关系。结构设计上，采用多管程横向布置形式，主体筒体为承压换热腔，两端锥形封头用于介质导流，降低流体进出的阻力损失，三组等距分布的法兰连接结构将筒体分为多段，方便后期换热管束的检修与更换，上下对称布置的侧向接管分别作为热媒、冷媒的进出接口，接口端部自带标准法兰盘，可直接与外部工业管线对接。设计思路围绕汽水换热的实际工况展开，充分考虑蒸汽冷凝换热的流道需求，筒体长度与管径的比例经过换热效率核算，法兰间距满足螺栓拆装的操作空间，接管位置避开内部管束的布置区域，整体模型无结构干涉，所有特征参数可编辑调整，能够直接用于换热系统的方案展示、装配模拟以及工程施工参考，模型的结构细节完整还原了工业级管壳式换热器的真实构造，各部件的连接关系、尺寸比例均符合实际生产制造的要求。
