Cabero双风机卧式干燥冷却器结构模型

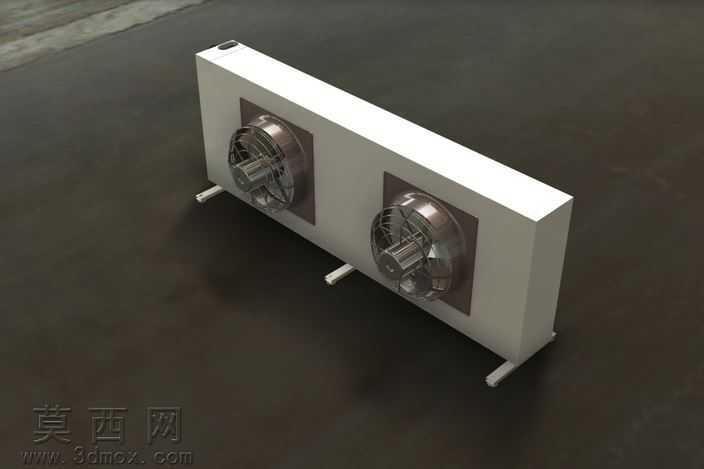

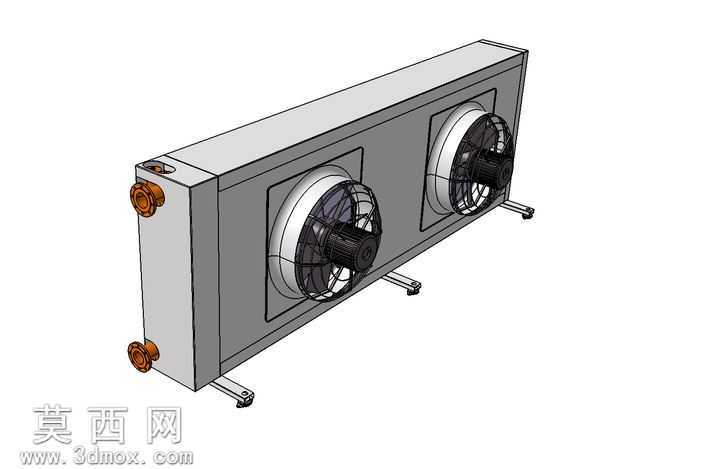

本模型为卧式双风机结构的干燥冷却器三维建模作品，整体采用长方体卧式箱体作为主体承载结构，建模过程中严格遵循工业换热设备的实际比例进行尺寸标定，确保各部件装配关系完全符合真实产品的安装逻辑。建模阶段首先完成主体换热箱体的实体构建，对箱体侧边的介质进出接口做了精细化结构还原，接口处的螺纹连接段、密封端面都做了细节刻画，保证接口结构的工业合理性。箱体正面预留两个对称的风机安装位，轴流风机模型完整还原了风圈、扇叶、电机壳体、安装固定支架的结构，扇叶的曲面弧度、电机端的散热筋结构都做了贴合实物的建模处理，风机与箱体的安装贴合面做了配合约束，还原真实的装配定位关系。箱体底部设计有四个可调节支撑脚，支撑脚的固定座、调节螺杆、接地脚垫都做了独立建模，还原设备落地安装时的调平支撑结构。材质渲染阶段，主体换热箱体采用哑光灰色金属漆材质模拟真实设备的钣金喷涂外壳，风机扇叶采用黑色工程塑料材质，风圈做亮面银色金属质感处理，介质进出接口采用铜质金属材质还原工业管路接头的视觉效果，支撑脚采用镀锌金属材质搭配黑色防滑脚垫材质，整体渲染效果贴近真实工业设备的外观质感。结构设计上，该模型采用双侧进风、正面强制风冷的换热逻辑，箱体内部预留的换热芯体安装空间符合常规干燥冷却器的流道设计思路，双风机对称布局能够保证换热面的风量覆盖均匀，侧边的介质接口采用同侧上下布置的方式，适配常规制冷系统的管路走向，底部支撑脚的伸出长度可调节，能够适配不同安装地面的平整度需求，整体结构紧凑，布局合理，完整还原了该类干燥冷却器的工业设计特征，可用于制冷换热系统的装配演示、结构参考以及相关设备的方案展示使用。
