轻奢金属支架岩板圆形方形边几结构设计

　　日常做家居类结构建模时，这类边几的落地适配性是首要考量的，毕竟这类产品最终要落地到商业空间、家居场景里，不是摆着看的概念款。先从实际使用场景说，这类边几常被放在沙发侧边、卧室床头、休闲洽谈区的座椅旁，用来放置水杯、书籍、装饰摆件、小型电子设备，部分商业场景比如轻奢风咖啡馆、买手店也会用这类边几做陈列载体，承托小型展品、香薰、宣传物料，所以结构设计上首先要平衡视觉轻盈感和实际承重稳定性。

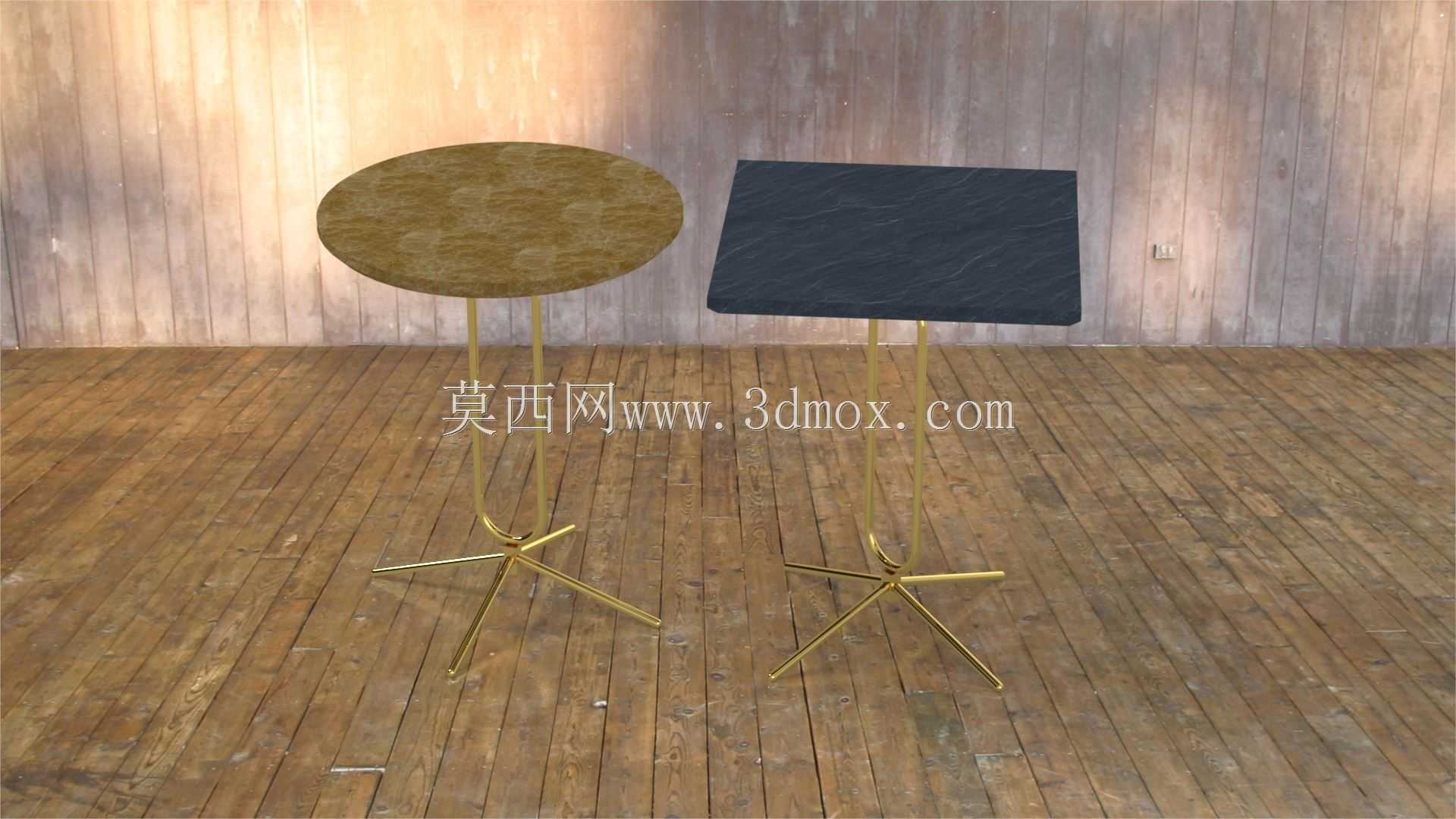

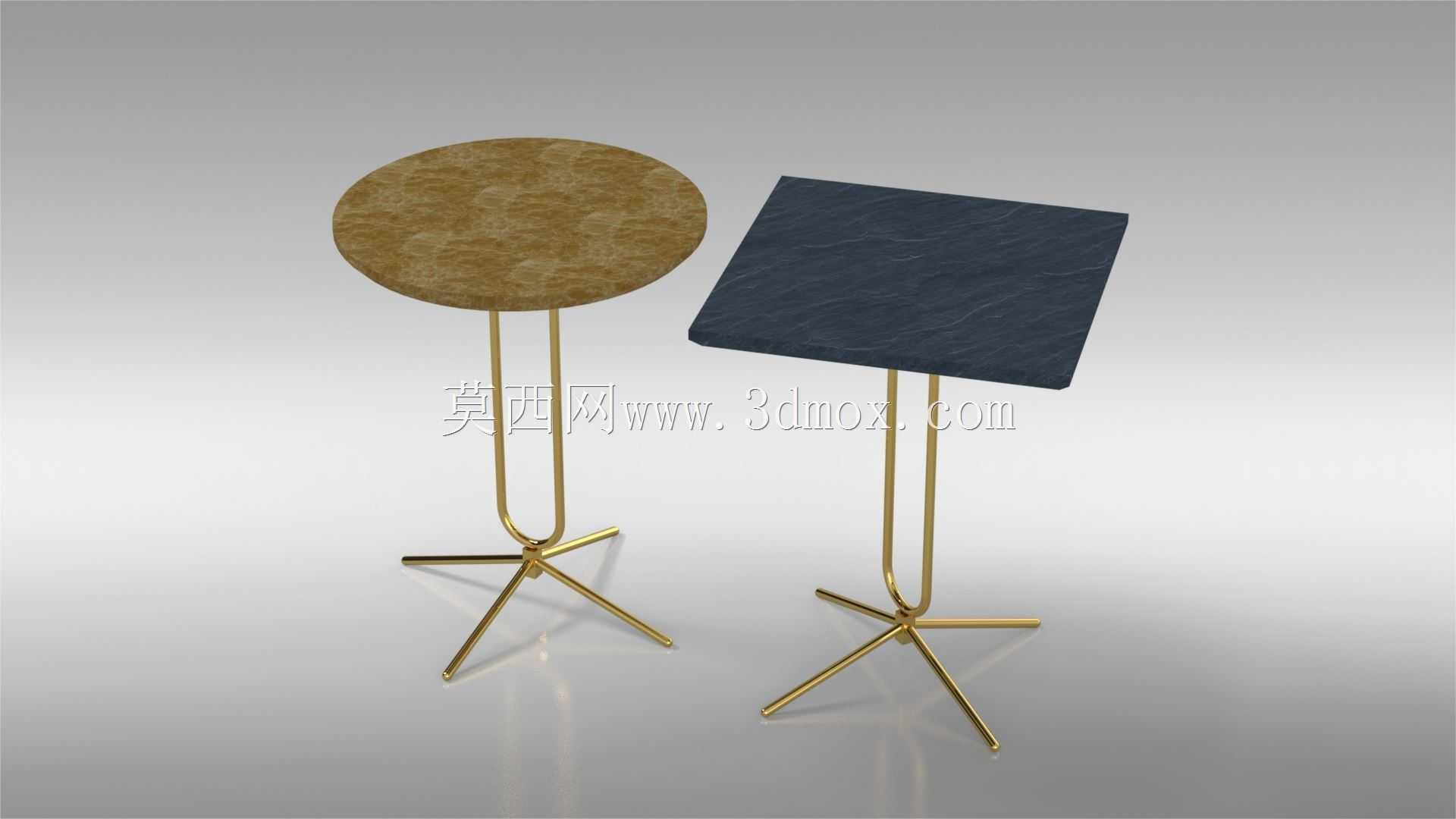

　　先拆解结构组成，整个边几分台面和支撑结构两部分，台面分两种形态，圆形款直径控制在400-450mm区间，方形款边长在380-420mm区间，台面厚度统一做20mm，这个厚度是兼顾岩板材料强度和视觉厚重感的临界值，太薄会显得廉价，太厚会让整体显得笨重，不符合轻奢款的轻盈定位。台面材质选用花岗岩质感的饰面，实际量产时可以替换成岩板、钢化玻璃、实木贴皮，建模时预留了台面和支架的连接位，在台面底部中心位置做了内嵌的金属连接螺母，不需要额外打孔穿透台面，保证台面表面的完整性，避免渗污、开裂的隐患。

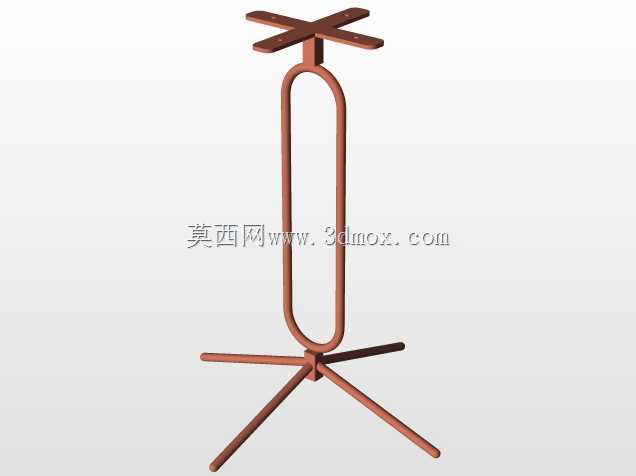

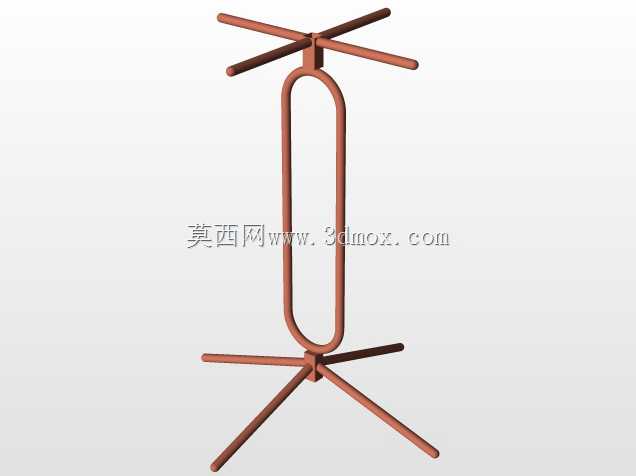

　　支撑结构是这款边几的设计核心，采用单根主支撑杆搭配三叉式落地支脚的结构，主支撑杆直径做18mm的金属圆管，表面做黄铜色电镀处理，从台面底部连接位垂直向下延伸，距离地面220mm的位置开始分叉，三根支脚以120度夹角均匀向外延展，每根支脚的水平投影长度是220mm，支脚末端做圆润的磨边处理，避免磕碰划伤地面或者用户腿脚，支脚底部预留了5mm深度的内嵌槽，用来安装防滑静音胶垫，胶垫突出支脚底面2mm，既可以避免金属支脚刮花木地板、瓷砖地面，也能在地面不平整时通过更换不同厚度的胶垫调平，保证边几放置平稳不会晃动。

　　设计思路上没有采用传统的多腿支撑结构，就是为了减少视觉上的冗余构件，让边几在小空间里也不会显得拥挤，三叉支脚的受力结构经过受力验算，当台面中心放置15kg重物时，单根支脚的垂直受力不到5kg，金属管材的屈服强度完全可以覆盖这个受力需求，不会出现支脚变形、支撑杆弯曲的问题。安装边界上要注意，整个边几的总高度控制在550mm，这个高度刚好匹配常规400-450mm坐高的沙发、休闲椅扶手高度，用户取放物品时不需要过度抬臂或者弯腰，符合人体工程学的使用需求；支脚的最大外沿直径是520mm，放置时只需要预留直径550mm的地面空间就足够，不会占用过多的通行区域，哪怕是小户型客厅的沙发缝隙、床头和墙面的窄小空间都能放下。

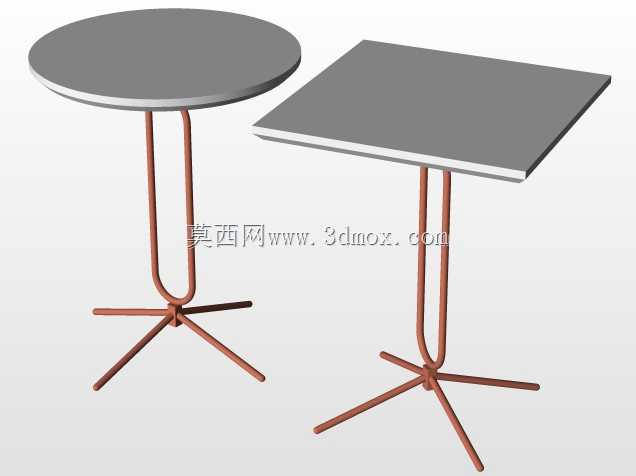

　　建模过程中特意做了两款台面的通用适配结构，也就是说支撑结构是完全通用的，只需要更换不同形状的台面就可以衍生出圆形、方形两款产品，不需要重新开模做支撑构件，能有效降低量产时的模具成本，两款台面的底部连接位尺寸完全一致，安装时只需要将台面底部的螺母对准支撑杆顶端的螺纹柱旋转拧紧即可，不需要额外的安装工具，普通用户自己就能完成组装，也方便后续运输时拆分包装，减少包装体积，降低物流成本。另外在支撑杆和支脚的连接位置做了圆弧过渡处理，没有尖锐的焊接棱角，一方面是避免电镀时出现积漆、流挂的问题，提升表面处理的良品率，另一方面也能减少使用过程中磕碰造成的划伤风险。实际使用时还要考虑侧向受力的情况，比如用户不小心倚靠边几、或者拖拽边几时，三叉支脚的三角形稳定结构可以有效分散侧向力，不会出现边几侧翻的情况，支脚的外沿超出台面的垂直投影范围50mm左右，这个偏移量刚好可以把整体的重心稳定在三支脚围成的支撑面中心，哪怕台面边缘放置重物，重心也不会超出支撑面边界，从结构上规避了侧翻风险。
