工业框架类ISO标准焊接件结构设计

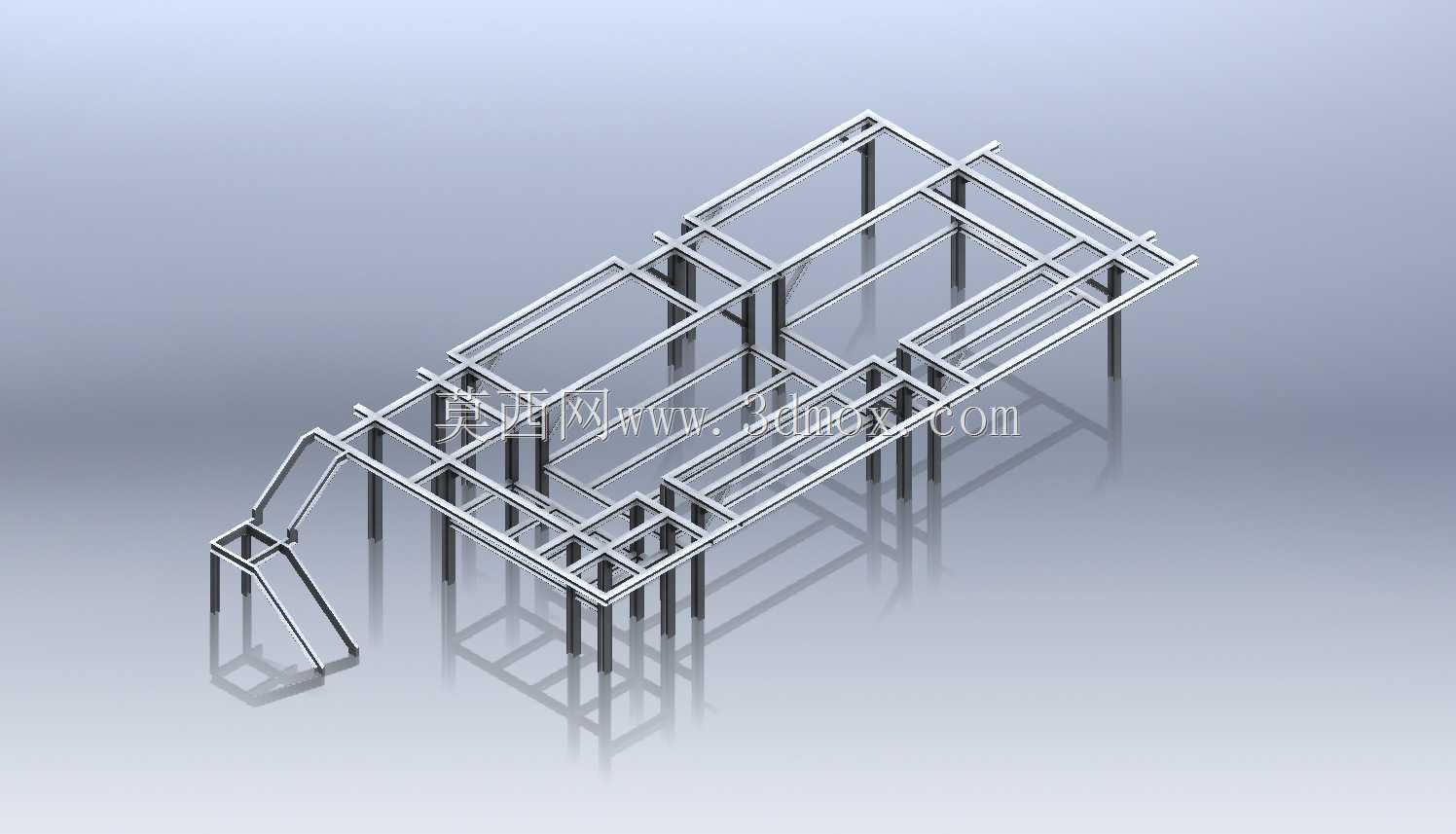

　　这套焊接结构件的设计，最初是针对中小型工业设备的外围承载支撑需求展开的，在自动化生产线配套、小型设备机架搭建、车间工位辅助承重台的场景里，这类标准化焊接框架的使用频率极高，很多设备厂商在做整机布局时，不会从零开始搭建支撑骨架，直接选用符合ISO焊接标准的预制框架轮廓，能大幅缩短整机的设计与生产周期。从结构本身来看，整个框架采用等截面矩形型钢作为主承力构件，所有连接节点均采用满焊工艺处理，设计阶段就提前规避了容易出现应力集中的锐角切口，每根立柱的底端都预留了安装固定的基准面，能直接和地面预埋板或者设备底脚通过螺栓锁紧，不需要现场再做二次切割修配。在做三维建模的时候，首先是根据实际承载的载荷分布来排布主梁的间距，

　　主受力方向的型钢排布密度更高，侧向辅助支撑的型材则在保证整体刚性的前提下做了减重优化，整个框架没有多余的装饰性结构，所有构件的存在都是为了满足承重、抗形变、安装适配的核心需求。框架一侧延伸出的斜向爬梯结构，是为了方便操作人员登上框架顶部做设备检修、管线排布作业，爬梯的踏步间距严格按照人体工程学的操作尺寸设定，两侧的扶手高度也符合工业操作平台的安全规范，和主框架连接的位置做了双焊缝加固，避免人员攀爬时出现结构松动。从安装边界来看，整个框架的长宽尺寸适配常规车间的通道预留宽度，立柱的高度可以根据实际搭载的设备高度做同比例调整，所有型材的下料尺寸都在建模阶段做了干涉检查，每根构件的拼接位置都预留了焊接收缩余量，

　　不会出现焊接后整体尺寸超差的问题。这类焊接框架的实际用途并不局限于单一设备的支撑，在物流分拣线的设备架体、小型环保设备的承载底座、车间临时操作平台的搭建场景中都能适配，因为整体结构采用的是标准化的型材拼接逻辑，后续如果需要拓展框架的覆盖范围，直接在现有轮廓基础上延长主梁、增加立柱即可，不需要对原有结构做大规模拆除改动。设计过程中特意将所有焊缝的位置设置在构件的连接内角处，既保证了焊接强度，也避免了焊缝外露影响后续的表面喷涂处理，整个框架的外轮廓没有突出的焊瘤或者尖锐边角，能降低现场安装作业时的磕碰风险。主框架的横梁上预留了通用的安装孔位，不管是铺设设备安装面板、固定管线线槽还是挂载辅助工装，都能直接利用预留孔位做固定，

　　不需要现场在型钢上重新钻孔，能大幅减少现场安装的工作量。从结构刚性的仿真验证结果来看，在额定均布载荷下，整个框架的最大形变量控制在行业允许的范围内，侧向的斜撑结构有效抵消了水平方向的载荷冲击，即使是在有轻微振动的设备运行场景下，框架也不会出现共振松动的问题。和传统的铸件机架相比，这种型材焊接的框架重量更轻，生产周期更短，运输和吊装的难度也更低，对于中小批量的设备生产场景来说，综合成本优势十分明显。建模时所有构件的拼接逻辑都完全符合实际焊接生产的工艺要求，没有出现只能在三维软件里存在、实际无法焊接加工的虚结构，每一处连接节点的焊接可达性都做了验证，焊工在实际作业时不需要做特殊的体位调整就能完成所有位置的焊接作业，能有效降低焊接加工的难度，减少焊接缺陷的产生概率。框架底部的立柱端面都做了铣平处理，保证所有立柱的支撑面在同一水平面上，安装时不需要额外加垫调整片就能保证整个框架的水平度，为后续搭载的设备提供稳定的安装基准。
