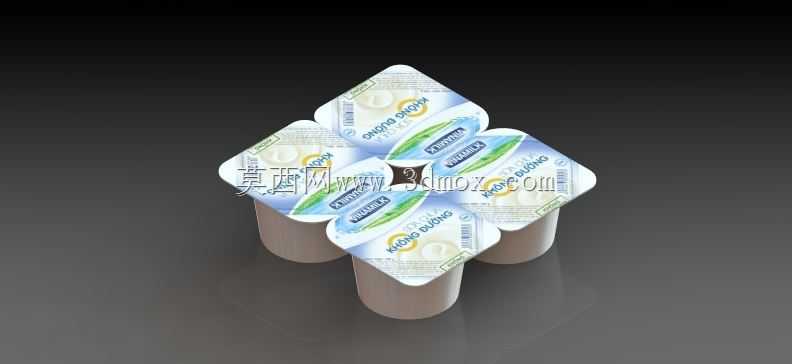

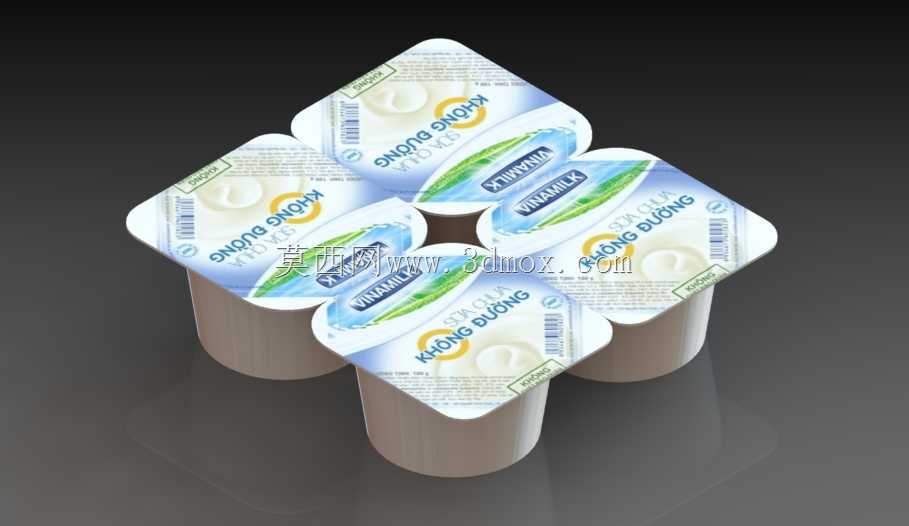

四联杯装酸奶包装结构三维设计

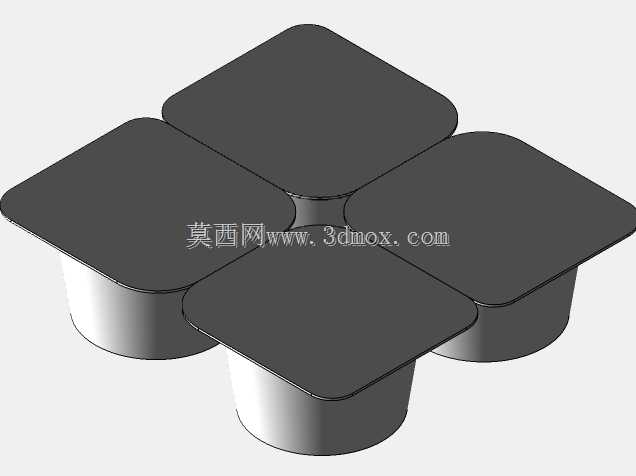

　　在快消乳品生产的后段包装环节，四联杯装低温酸奶的包装结构直接关联整线生产的适配性、终端陈列的展示效果以及消费者取用的便捷度，这套三维结构完整还原了市售主流四联杯装产品的全部装配细节，可直接用于包装线工装匹配、包材开模验证以及陈列展示方案推演。从实际产线适配角度看，该结构的单杯采用上宽下窄的圆台型杯身设计，杯口外翻边的宽度控制在3.2mm，既能够满足灌装线封口膜热压时的密封宽度要求，避免运输过程中漏液、涨杯问题，也能为相邻杯体的连接提供足够的粘接支撑面；四个单杯呈2×2矩阵排布，相邻杯身的最小间隙控制在1.5mm，既预留了热缩膜收缩时的余量，避免膜材收缩过程中挤压杯身导致变形，

　　也能保证整组包装的外形尺寸控制在终端冷柜陈列的标准格距范围内，不会出现单组产品占用两个陈列位的情况。从结构设计思路上，这套模型没有采用杯体直接硬连接的方案，而是通过顶部封口膜的连体设计实现四个单杯的组合固定，封口膜在相邻杯口之间预留了0.8mm宽的易撕压痕，消费者需要拆分单杯时，只需沿压痕轻扯即可分离单个杯体，不会出现封口膜被整体扯掉、乳品洒漏的问题；杯身的锥度设置为1:8，这个角度既能够满足空杯堆叠储运时的嵌套需求，大幅降低空杯运输过程中的仓储空间占用，也能保证灌装完成后整组产品堆叠时的稳定性，上层产品的杯底可以嵌入下层产品的杯口间隙中，避免仓储堆垛时出现滑垛、倒垛问题。考虑到低温乳品的冷链运输场景，

　　杯身壁厚从杯口到杯底做了渐变处理，杯口位置壁厚0.45mm，保证封口位置的结构强度，杯底位置壁厚0.3mm，在满足堆垛承重要求的前提下尽可能降低包材克重，控制包材成本；杯底设置了向内凹陷的环形加强筋，既能够避免灌装后杯底受内压向外鼓出，导致整组产品放置不平稳，也能在冷链运输过程中缓冲温度变化带来的材料形变，减少杯体开裂的概率。从包装线的匹配边界来看，这套四联包装的整体外形尺寸控制在128mm×128mm×65mm，能够适配市面上主流的利乐、中亚等品牌杯装灌装设备的模座尺寸，不需要对现有产线的模具、输送导轨做大规模改造即可直接投产；热缩膜的包覆范围覆盖杯身总高度的三分之二，既能够保证四个杯体连接的整体性，

　　在整箱搬运过程中不会出现散包问题，也不会遮挡杯身的产品信息印刷区域，留给品牌方足够的标签设计空间。在终端陈列维度，这套结构的顶部封口膜采用平面设计，四个单杯的封口膜图案可以做连体式创意设计，提升货架上的视觉吸引力，同时整组产品的重心位于几何中心位置，消费者单手抓取任意位置都能平稳拿起，不会出现倾斜洒漏的情况；相邻杯体之间的连接强度经过反复验证，能够承受50N的横向拉力不出现分离，满足从工厂到终端的全链路搬运、周转要求，同时易撕压痕的撕裂力控制在8N左右，既不会在运输过程中意外断开，也能让消费者轻松拆分单杯。针对冷链存储的低温环境，模型中选用的杯体材料参数匹配食品级聚丙烯的耐低温特性，在-18℃的冷冻存储环境下不会出现脆裂问题，封口膜采用铝塑复合结构，阻隔氧气和光线的能力能够满足30天以上低温冷藏的保质期要求，避免乳品出现变质、风味变化等问题。
