卡普兰式水轮机结构三维建模设计

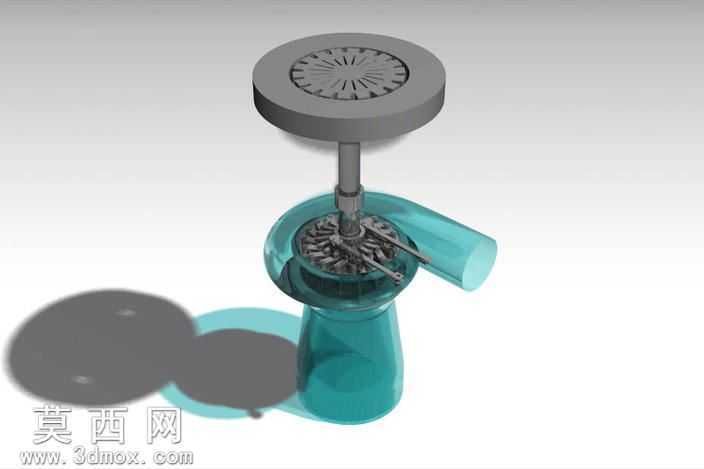

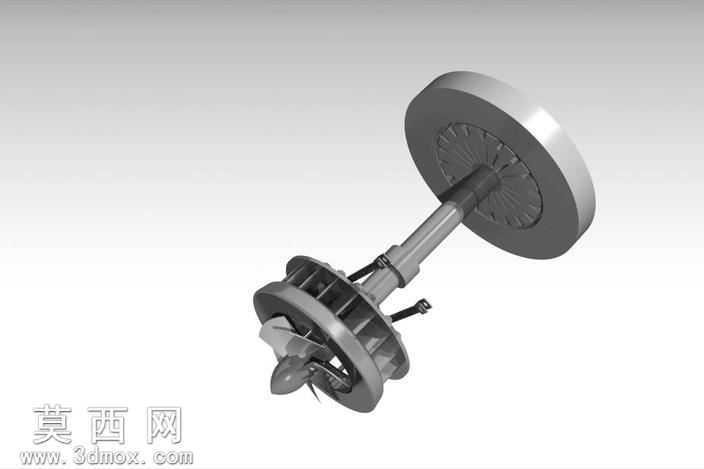

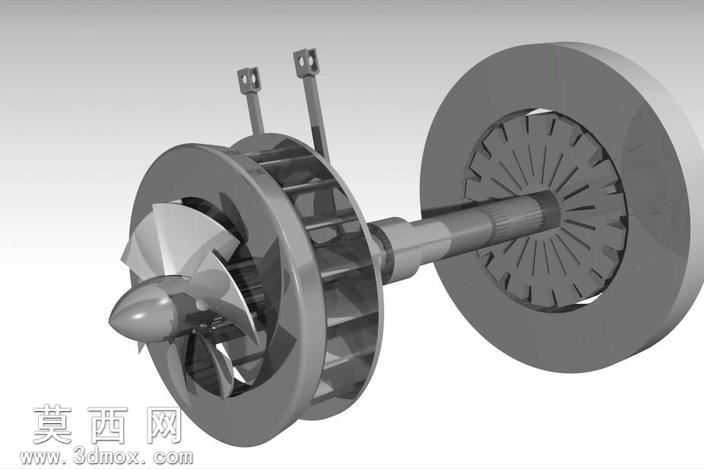

本作品为卡普兰式水轮机的三维参数化建模成果，建模过程中严格遵循轴流转桨式水轮机的结构设计逻辑，先完成整体装配层级的框架搭建，再逐一拆解各零部件进行精细化建模。首先针对顶部的转轮部件，采用旋转凸台命令生成轮毂基体，通过阵列命令完成周向均布的转桨叶片建模，精准还原叶片的翼型曲面弧度与安装倾角，保证叶片与轮毂的装配间隙符合实际工程设计公差要求。中部的转轴部件采用阶梯轴建模逻辑，依次完成轴肩、键槽、配合轴段的结构绘制，确保转轴与上部转轮、下部传动结构的同轴度配合精度。蜗壳部分采用半透明材质进行渲染表现，建模时通过扫掠命令生成渐变截面的流道壳体，精准还原蜗壳的渐扩式流道形态，清晰展示内部导叶机构的排布结构；内部导叶组件通过环形阵列完成周向布置，还原导叶的调节转动结构与支撑座的连接关系。进水弯管部分采用薄壁壳体建模，保证流道内壁的顺滑过渡，符合流体输送的减阻设计要求。渲染阶段针对不同部件赋予差异化材质：转轮、转轴、导叶等金属部件赋予哑光金属材质，调整反射参数还原金属构件的磨砂质感；蜗壳壳体赋予半透明蓝绿色亚克力材质，适当调整透明度与折射参数，既保证内部结构的可视性，又还原壳体的通透质感；底部基座赋予深色哑光塑料材质，区分不同功能部件的视觉层次。建模过程中所有配合关系均按照实际装配逻辑添加，包括转轮与转轴的同轴配合、导叶与支撑座的转动配合、蜗壳与基座的固定配合，完整还原卡普兰水轮机的装配层级与运动逻辑，清晰展示轴流转桨式流体机械的核心结构特征，可用于流体机械原理演示、结构教学参考等场景。
