机械加工支座类组合零件三维结构设计

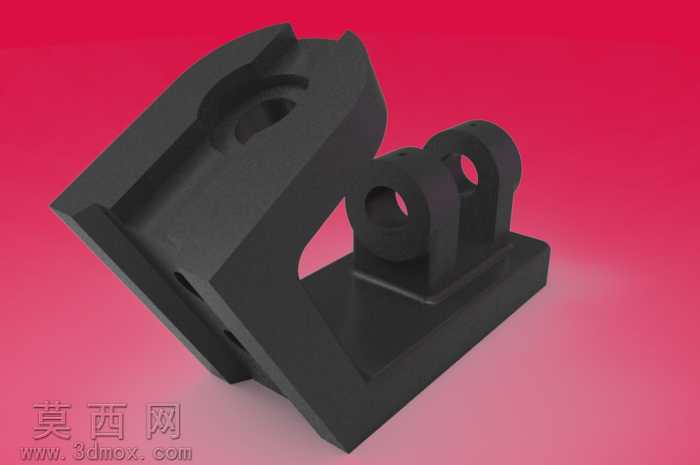

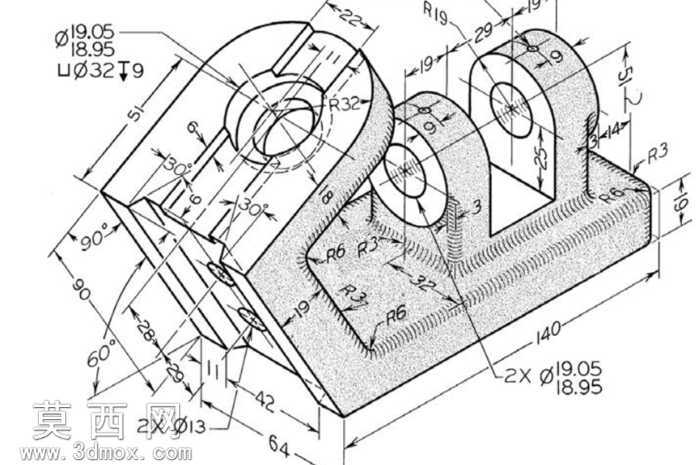

本作品为机械加工领域典型的支座类组合零件三维建模成果，建模过程严格遵循机械制图投影规范与尺寸标注逻辑，完整还原了零件的所有结构特征与加工细节。建模阶段首先以零件底座为基准特征，通过草图绘制确定底座140mm总长、64mm总宽的外轮廓，针对底座上的R3、R6过渡圆角、底部安装孔位逐一进行特征构建，两个直径13mm的底部安装孔、两个直径19.05mm的同轴孔位均严格按照标注的形位公差要求完成孔特征创建，保证孔位的同轴度、位置度符合实际加工的精度要求。在完成底座基础特征后，依次构建两侧的立板支撑结构，针对左侧立板上直径32mm的主轴承孔、孔口18.95mm深度的沉孔结构，通过拉伸切除、旋转切除组合的方式完成特征创建，同时还原立板上30度倾斜角度的工艺槽、90度与60度夹角的定位斜面结构，对斜面上的尺寸标注对应的凸台、凹槽特征逐一进行细节处理，保证斜面角度、槽宽尺寸与工程图完全一致。右侧双立板结构的建模过程中，重点处理R19圆弧轮廓的立板外形、板厚9mm的结构特征，以及立板上直径14mm的铰接孔、孔位周边的R3圆角过渡结构，同时还原中间连接立板的厚度3mm的加强筋结构，对筋板与底座、两侧立板的衔接位置做R6圆角过渡处理，避免应力集中的结构缺陷。建模全程对所有锐边按照标注要求做对应半径的圆角处理，包括底座边缘R6圆角、立板衔接处R3圆角、孔口倒角等细节，完全匹配机械加工的工艺要求，模型可直接用于后续的数控加工编程、工艺卡编制、装配干涉检查等生产环节，也可作为机械制图课程中实体建模练习的典型参考案例，帮助学习者掌握从二维工程图到三维实体模型的转换思路，理解机加工零件的结构设计逻辑与工艺注意要点。
