高清红外穹顶型网络监控摄像机结构设计

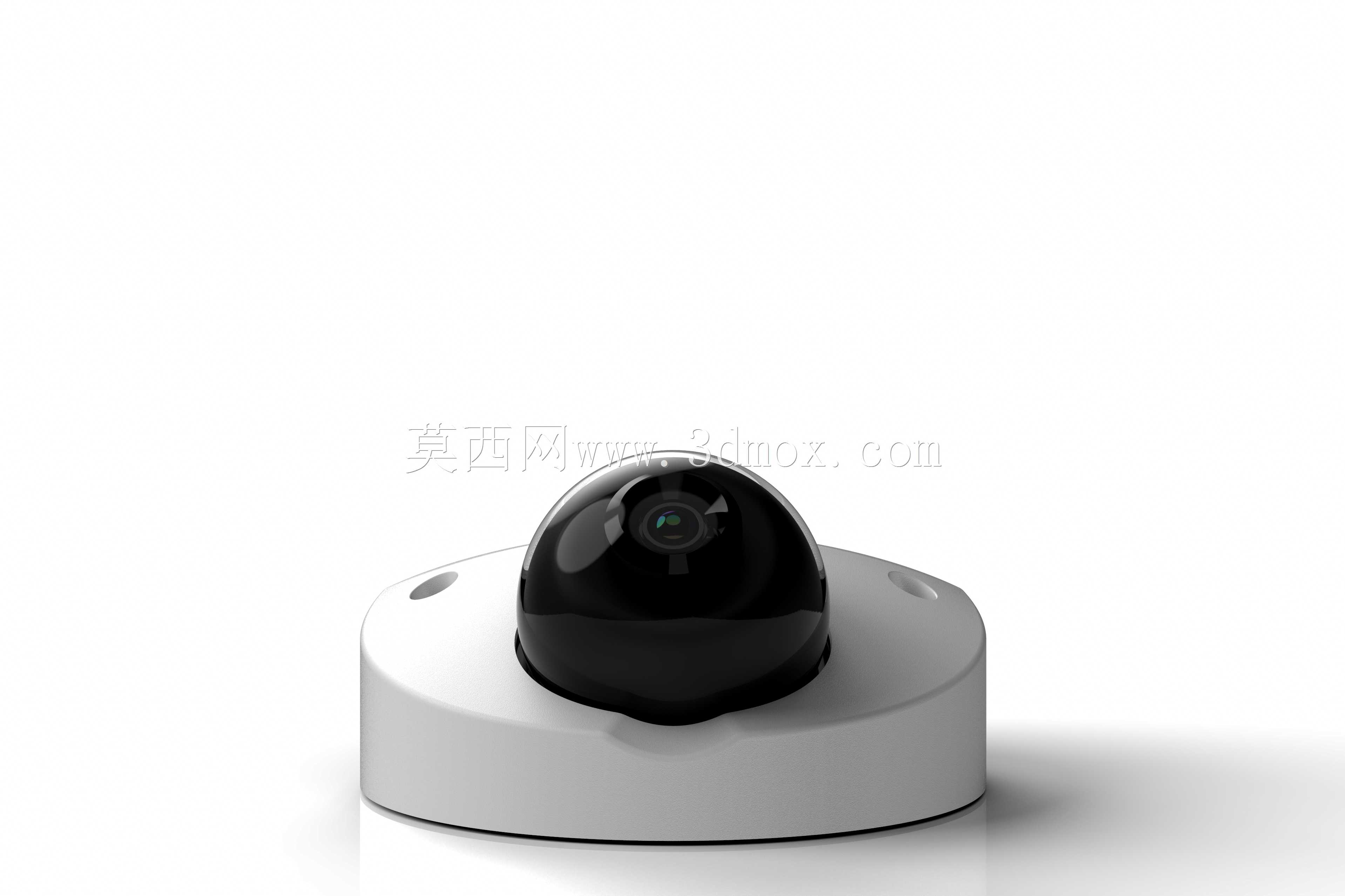

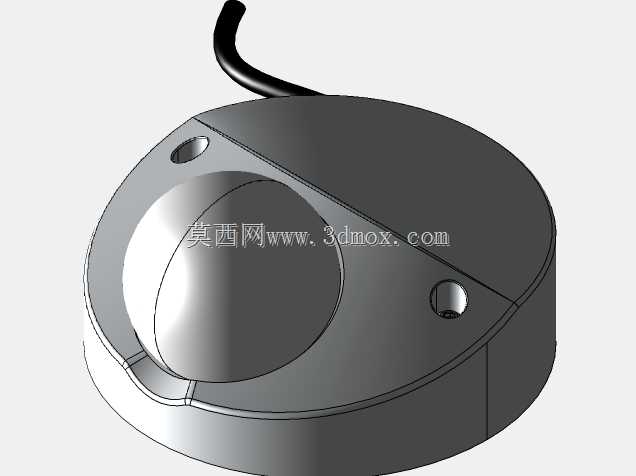

　　在商用楼宇、临街商铺、住宅公共区域的安防点位布设中，吸顶安装的半球型监控设备一直是小范围无死角监控的首选形态，这款红外网络摄像机的结构设计，完全围绕室内近距安防的实际使用需求展开，没有冗余的功能堆砌，每一处结构细节都对应实际安装、运维、使用中的具体痛点。从安装边界来看，这款穹顶摄像机采用标准吸顶式安装结构，底座预留了适配86型接线盒的固定孔位，安装时无需额外打孔定制支架，直接利用墙面或顶面预留的接线盒即可完成固定，整体外露高度控制在65mm以内，不会在走廊、电梯厅这类层高有限的空间里产生突兀的突出感，也能避免人员走动、货物搬运时的意外磕碰。外壳采用半球形穹顶设计，曲面的PC外罩没有平直的积灰面，

　　日常运维时仅需用干布擦拭表面即可去除浮尘，不会像方形枪机那样在边角处积攒顽固污渍影响拍摄视野；同时穹顶外罩做了防眩光的磨砂内圈处理，红外补光灯开启时不会在罩体内壁产生反光光斑，避免画面出现局部过曝的问题。功能结构层面，镜头模组采用水平360度、垂直90度的可调角度支架，安装完成后可以手动调整镜头朝向，覆盖安装点位下方15米范围内的全向视野，不需要重新拆卸底座调整安装方向；红外补光灯组均匀排布在镜头模组周围，采用漫反射补光结构，补光距离覆盖10米范围，在完全无光的走廊、地下储藏室场景下也能输出清晰的黑白监控画面，不会出现中心过曝、边缘欠曝的补光不均问题。设备内置wifi无线传输模块，结构上在底座侧面预留了内置天线的信号透传窗口，

　　不需要外接外露天线，既保证了无线信号的传输强度，也避免了外露天线被拉扯损坏的风险；同时底座内部预留了标准RJ45网线接口的安装位，支持有线网络连接作为备份，在无线信号不稳定的场景下可以切换有线传输，保证监控画面的稳定回传。从设计思路来看，这款设备的结构拆分完全遵循免工具快速运维的逻辑，穹顶外罩和底座采用旋转卡扣式连接，不需要拧动螺丝即可打开外罩，调整镜头角度、复位设备、更换内部配件时都可以单人快速操作，大幅降低后期运维的时间成本；内部电路板采用分层固定结构，电源板、主控板、镜头模组分别通过卡扣和减震胶柱固定在底座内，运输和使用过程中的震动不会导致板件松动、镜头偏移，提升设备长期运行的稳定性。设备的出线孔设计在底座中心位置，

　　安装时网线、电源线可以直接从顶面接线盒穿入设备内部，不会有外露的走线，整体安装完成后外观整洁，也避免了线材外露被人为破坏的可能。在实际场景适配中，这款设备的工作温度覆盖-10℃到45℃范围，适配北方无采暖的楼道、南方夏季高温的临街商铺等常规室内场景，外壳采用阻燃ABS材质，符合公共区域安防设备的阻燃要求，即使出现电路异常发热的情况也不会产生明火，满足公共区域的消防安全要求。镜头前端的保护镜片采用钢化玻璃材质，表面做了防刮硬化处理，日常清洁时不会被擦拭布上的沙粒刮花，长期使用也能保持清晰的通光效果，不会因为镜片磨花导致画面模糊。
