环形螺旋弹簧密封适配结构设计

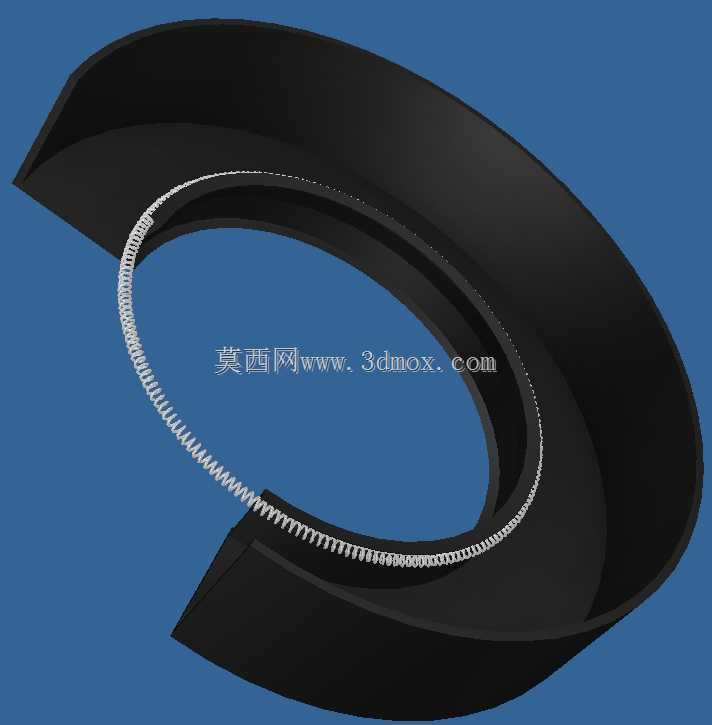

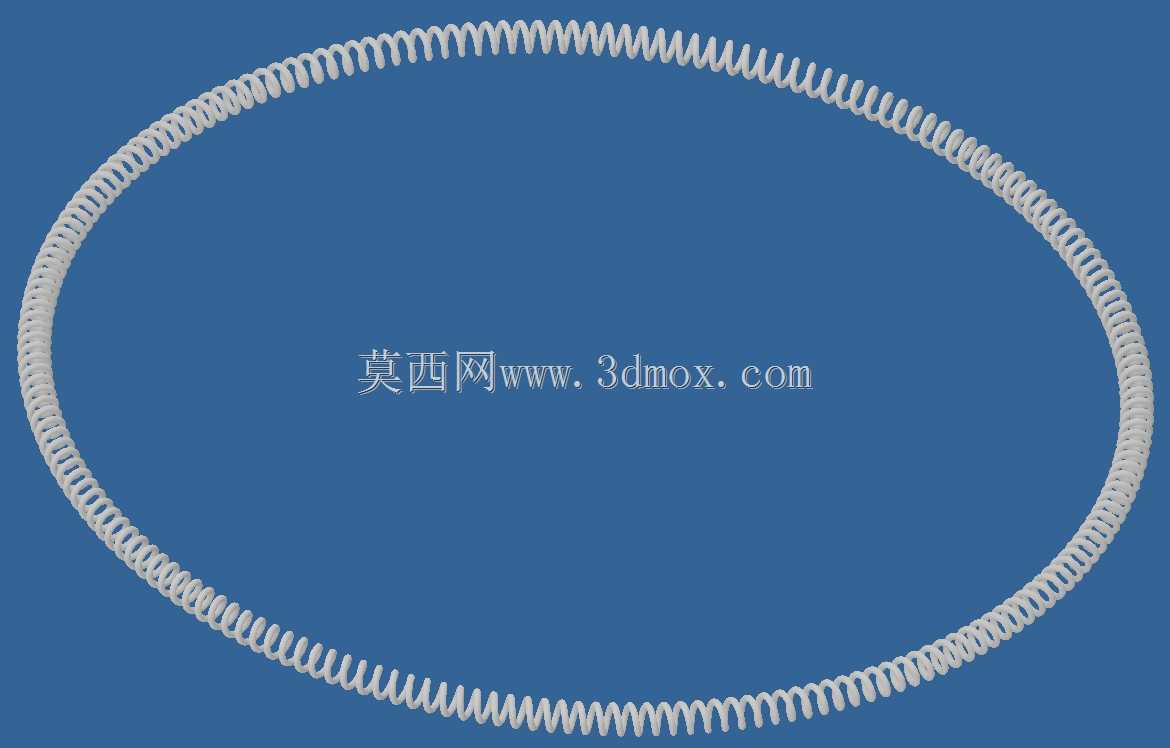

　　在动密封工况的结构设计中，这类环形弹簧常被用作径向抱紧的弹性施力元件，常见于旋转轴唇形密封、往复杆密封的内置支撑结构，也会用在需要周向均匀弹性补偿的卡紧、定位场景中，比如液压油缸杆密封、泵轴端密封、阀门阀杆密封的内部弹性支撑，依靠自身的周向收缩弹力，让密封唇口始终贴合在轴的外圆表面，补偿轴的径向跳动、密封件磨损带来的间隙变化，避免介质泄漏。从结构形态来看，该弹簧为连续螺旋绕制的环形闭合结构，不同于普通圆柱螺旋弹簧的直线形态，其整体呈闭合圆环，螺旋簧丝沿圆环周向连续排布，截面为圆形簧丝绕制的螺旋圈，相邻簧圈之间留有均匀的间隙，保证受力时可以产生均匀的径向收缩变形，不会出现局部应力集中导致的弹力不均。设计这类环形弹簧时，

　　首先要确定适配的安装槽尺寸，通常密封件内部的弹簧安装槽为环形凹槽，槽的宽度要略大于弹簧的螺旋外径，槽的深度要匹配弹簧自由状态下的径向高度，保证弹簧装入后有一定的预压缩量，预压缩量一般控制在弹簧自由径向高度的15%-25%，既能提供足够的初始抱紧力，又不会因为预压过大导致簧丝产生塑性变形，缩短使用寿命。簧丝直径的选择要结合所需的抱紧力计算，轴径越大、密封介质压力越高，所需的簧丝直径越粗，对应的螺旋圈距也要适当调整，圈距过小会导致弹簧刚度太大，无法补偿轴的偏心跳动，圈距过大则会导致周向弹力分布不均，出现局部密封唇口贴合力不足的问题。安装边界方面，该弹簧为闭合环形结构，安装时不需要额外的拼接固定，直接卡入密封件的预留弹簧槽内即可，

　　适配的轴径范围覆盖从小型气动元件的几毫米轴径，到大型工业泵、减速机的上百毫米轴径，不同轴径对应的弹簧环形中径要与轴径匹配，保证弹簧装入后，整个圆周方向的簧丝都能均匀施力在密封唇的背面。在实际工况应用中，这类弹簧需要配合橡胶、聚四氟乙烯等材质的密封主体使用，自身不直接与介质、运动轴面接触，因此材质选择多以碳素弹簧钢、不锈钢弹簧钢为主，根据介质的腐蚀程度选择对应材质，普通矿物油、水基介质工况用碳素弹簧钢丝做表面防锈处理即可，腐蚀介质工况则选用304、316不锈钢丝绕制。设计建模过程中，需要先确定环形弹簧的中径，也就是弹簧整体圆环的中心直径，再确定簧丝直径、螺旋节距，通过螺旋线沿环形路径扫掠的方式生成实体，

　　建模时要注意螺旋圈的闭合衔接处要平滑过渡，避免出现台阶、错位，否则会导致衔接位置的刚度突变，使用过程中容易在该处出现断裂失效。另外要考虑弹簧的工作变形量，在最大允许磨损量下，弹簧的径向收缩量不能超过簧丝的许用变形范围，计算时要校核簧丝的切应力，保证长期反复变形下不会出现疲劳失效，通常这类弹簧的设计使用寿命要与密封件的整体更换周期匹配，避免在密封件寿命周期内弹簧提前失效导致密封泄漏。在设备装配环节，装入该弹簧的密封件在压装到密封座孔时，要注意避免弹簧从槽中脱出，压装过程中要保证密封件与轴的同轴度，偏斜安装会导致弹簧局部受力过大，出现永久变形，后续运行中会出现该位置密封唇口贴合力不足，产生泄漏。日常设备维护中，更换密封件时要检查弹簧是否有锈蚀、断裂、簧丝错位的情况，若弹簧出现损伤即使密封唇没有明显磨损也要一并更换，避免运行过程中弹簧失效引发设备泄漏故障。
