可调节摩托车把手锁紧固定结构

　　这套可调节把手锁紧结构，主要适配越野摩托、复古改装摩托的车把安装场景，日常骑行中骑手会根据自身臂展、骑行姿态调整车把的前后倾角与握把旋转角度，传统固定结构需要完全松开螺栓才能调整，调整后还需反复对位拧紧，骑行过程中受震动容易出现移位，这套结构就是针对这类痛点做的优化设计。从实际使用场景来看，它直接安装在摩托车上联板的车把安装位，不需要额外改动原车的安装孔位，主体的穿轴直径适配主流22mm、28mm直径的变径车把安装座，横向安装跨度控制在70mm以内，不会和上联板上的仪表支架、离合刹车泵固定位产生干涉，安装时只需要将穿轴穿过两侧的固定座，预紧侧边的调节螺杆即可完成初装。结构的核心功能是实现车把角度的无级调节与快速锁止，

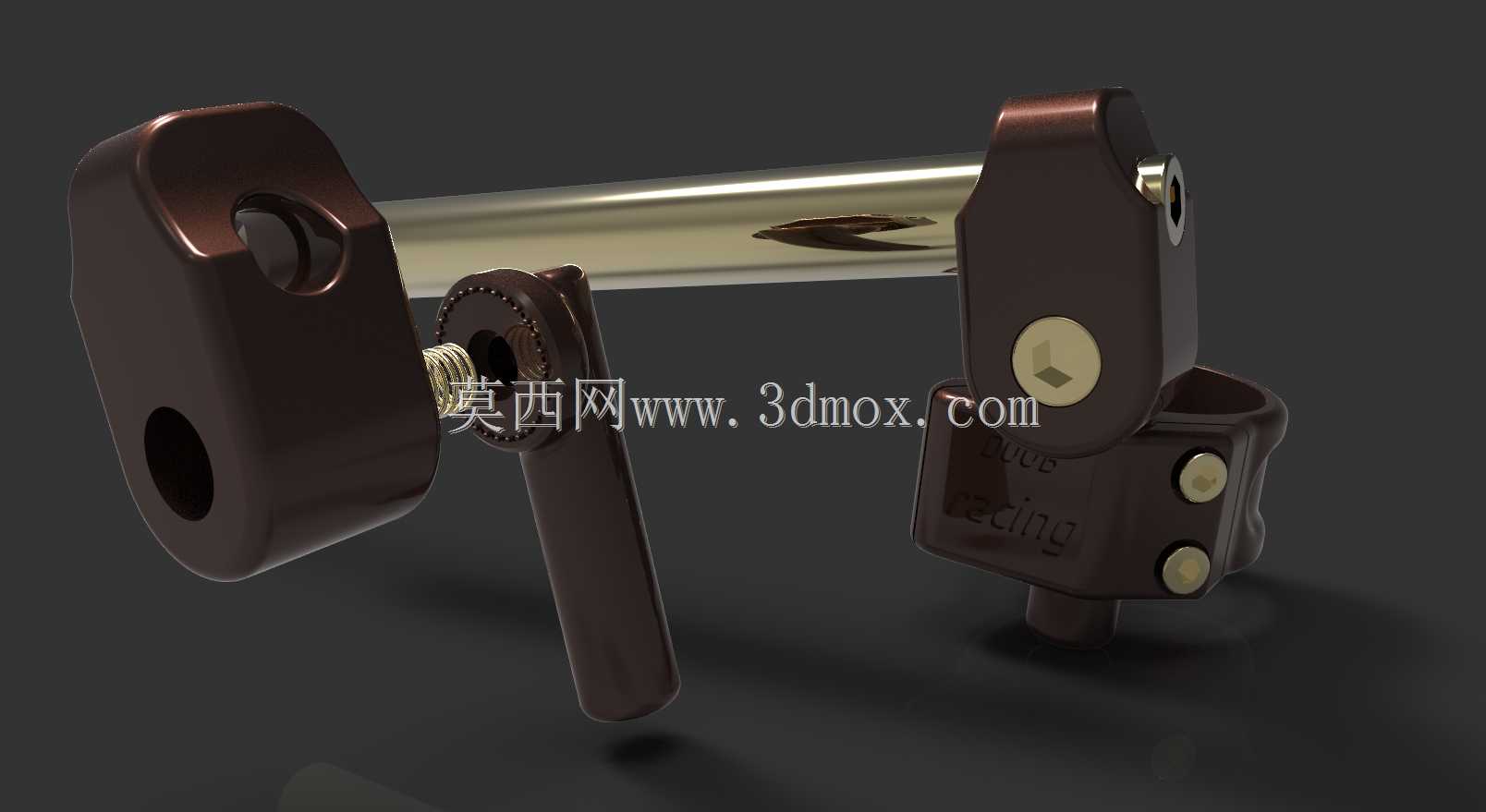

　　侧边带滚花的调节拨杆是操作端，拨杆和内部的压紧螺杆做了一体式的结构设计，滚花纹理是为了戴骑行手套操作时不打滑，不需要额外借助内六角、扳手这类工具，骑手在路边休息时就能直接扳动拨杆松开锁止，调整到适合自己的握把角度后再扳回拨杆完成锁紧，锁止力通过内部的楔形压块传递，压块和穿轴的接触面做了防滑纹理处理，锁止后可以承受超过200N的横向握力，应对非铺装路面的剧烈震动也不会出现角度偏移。设计过程中首先考虑的是户外使用的可靠性，所有外露的金属部件都做了阳极氧化或者镀镍处理，应对雨天骑行的泥水侵蚀不会出现锈死的情况，两个固定座上的沉头孔是用来和车把安装底座对位的，孔位的公差控制在±0.1mm，保证安装后不会出现旷量，穿轴内部做了中空减重设计，

　　在保证结构强度的前提下把整体重量控制在180g以内，不会给车把增加额外的负重。安装边界上需要注意，调节拨杆的向下摆动行程是27度，安装时要预留出足够的扳动空间，不能让拨杆和油箱、上联板边缘产生碰撞，固定座和车把接触的弧面做了和车把外径匹配的R角，贴合面积超过85%，锁紧时不会因为应力集中把车把表面的涂层压伤，也不会出现单点受力导致的车把变形。另外结构上的两个金色定位销是用来做锁止档位的辅助定位，当拨杆扳到锁止位置时，定位销会卡入固定座的定位凹坑，给操作者清晰的到位反馈，避免出现锁止不到位的情况，即使骑行过程中螺杆出现轻微松动，定位销也能承受部分剪切力，防止结构突然失效。从结构设计的合理性来看，这套结构把调节操作的力臂做了加长，

　　不需要很大的手劲就能完成锁止和松开的操作，对于力气较小的骑手也很友好，所有的活动部件都做了圆角处理，没有尖锐的边角，骑行过程中即使身体碰到也不会造成划伤，内部的压紧弹簧可以在松开拨杆的时候自动把压块顶开，调整角度时不会出现卡滞，调整过程顺滑无卡顿。
