移动式多工位液压举升作业支架结构

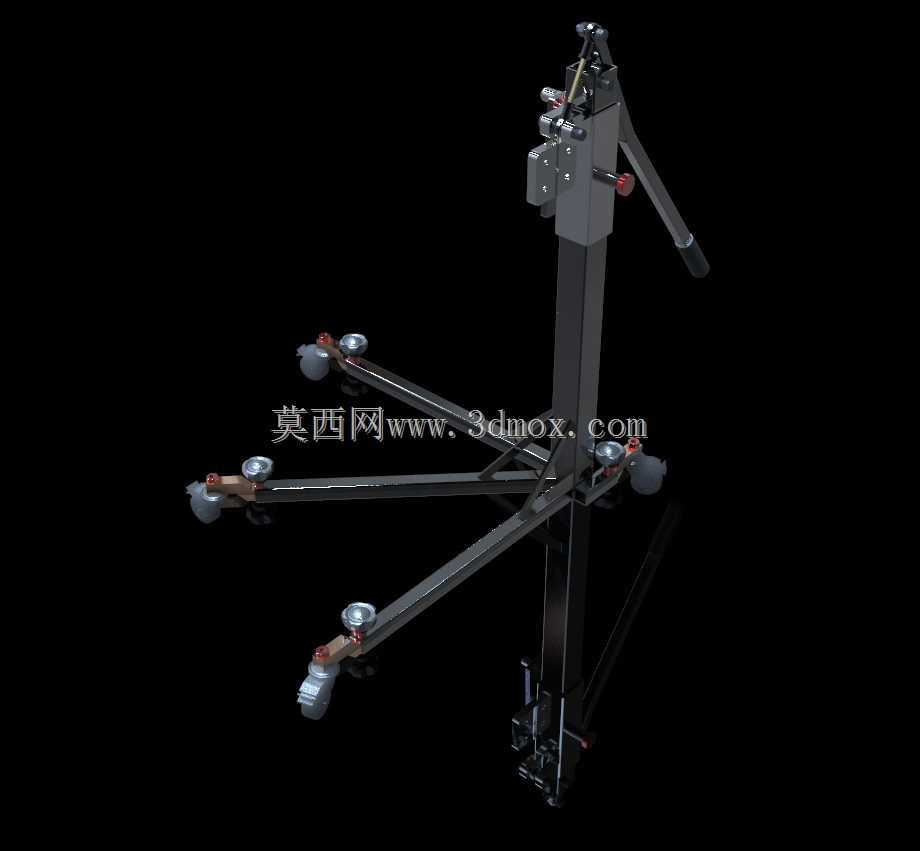

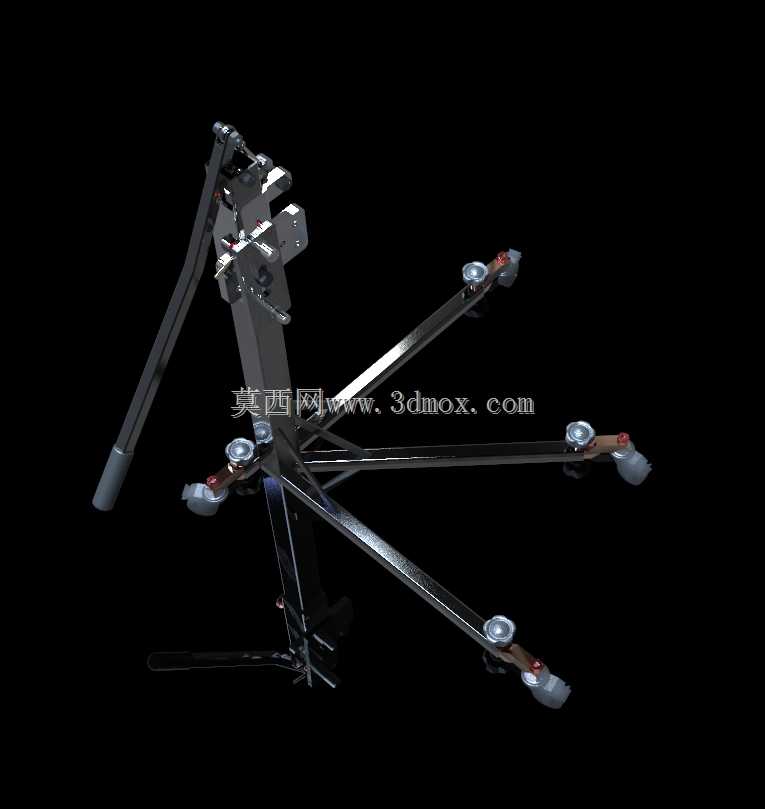

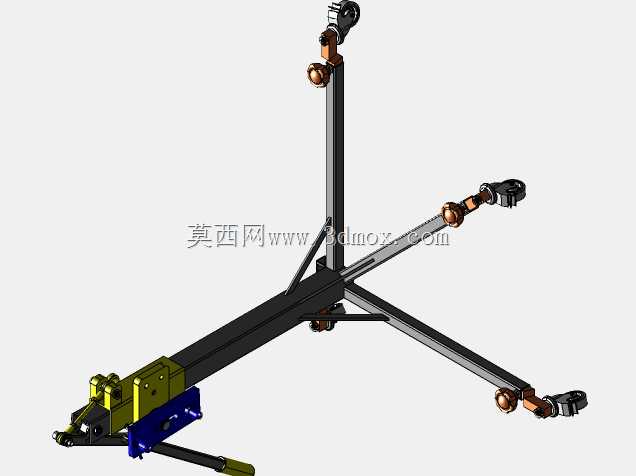

　　该款移动式液压举升作业支架，主要面向车间内零散点位的重型部件托举、装配对位、临时支撑场景设计，区别于固定工位的大型举升设备，其核心优势在于可灵活转场，适配多工位非固定周期的作业需求，在设备维保、小型部件组装、工位间物料临时转运托举场景中，能替代传统固定式吊装设备无法覆盖的灵活作业需求。从结构设计逻辑来看，设备采用中心立柱承载的对称式支腿布局，底部支腿呈放射状分布，每条支腿末端配置带锁止功能的万向脚轮，兼顾移动灵活性与作业状态下的稳定性，支腿展开后形成的支撑边界直径可覆盖1.2米至1.5米的作业范围，收拢后整体宽度不超过0.4米，可轻松通过车间常规通道、设备间狭窄门洞，适配狭小空间内的作业需求。中心立柱内部集成手动液压驱动单元，

　　操作手柄设置在立柱中上部，符合人体站立操作的发力高度，作业人员无需弯腰即可完成压杆举升、卸荷下降的操作，液压单元的行程设计覆盖0.8米至1.8米的举升高度区间，可适配不同高度的作业台面、设备安装位的对位需求，举升端设置可微调的连接接口，可根据作业需求更换不同的支撑头、夹持夹具，满足托举、夹持、对位等不同作业功能。在结构强度设计上，中心立柱采用矩形截面型钢焊接成型，支腿采用薄壁矩形管做轻量化设计，在保证额定承载范围内结构刚性的前提下，尽可能降低设备自身重量，单人即可完成推移转场、支腿调平的全部操作，支腿与立柱的连接节点采用加强筋焊接结构，避免长期受载后出现焊缝开裂、结构变形的问题，脚轮安装位置设置高度调节结构，

　　可在不平整的车间地面上调整支腿水平度，保证立柱处于垂直承载状态，避免偏载带来的安全隐患。从实际使用场景来看，该类支架常应用于机加工车间的重型刀具更换、装配线上的部件对位托举、设备维保过程中的零部件临时支撑，相较于固定式举升设备，其无需预埋安装基础，不用占用固定工位空间，在多品种小批量的生产车间内，可配合不同工位的作业需求灵活调度，单台设备即可覆盖多个工位的零散举升需求，降低工位固定设备的投入成本。设计过程中重点考量了操作安全性，液压单元设置自锁结构，举升过程中可在任意行程位置锁止，不会出现意外下滑的问题，卸荷阀设置阻尼结构，下降过程速度可控，避免快速下落带来的部件磕碰、作业安全风险，支腿末端设置可伸缩的支撑脚垫，

　　当设备移动到作业位置后，可将脚垫旋下接触地面，将脚轮抬离地面，避免作业过程中设备出现滑移，进一步提升作业状态下的稳定性。整体结构没有冗余的复杂传动部件，维护成本极低，日常仅需定期对液压单元补充液压油、对脚轮转轴加注润滑脂即可长期稳定使用，外露的结构件均做防锈喷涂处理，可适配车间内多油污、多粉尘的作业环境，不会因为长期在复杂环境下使用出现结构锈蚀、操作卡滞的问题。
