碳纤维外壳摩托赛车专用计时显示终端

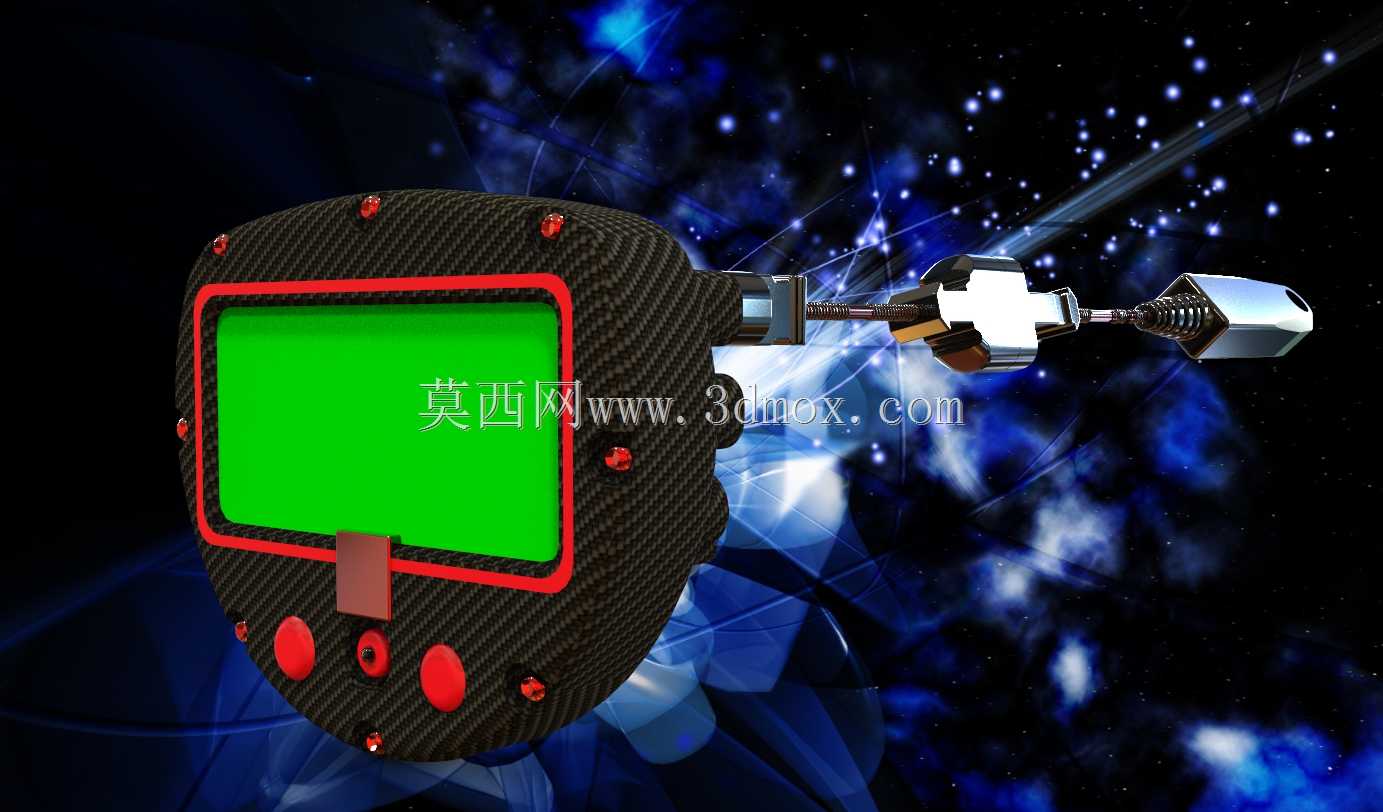

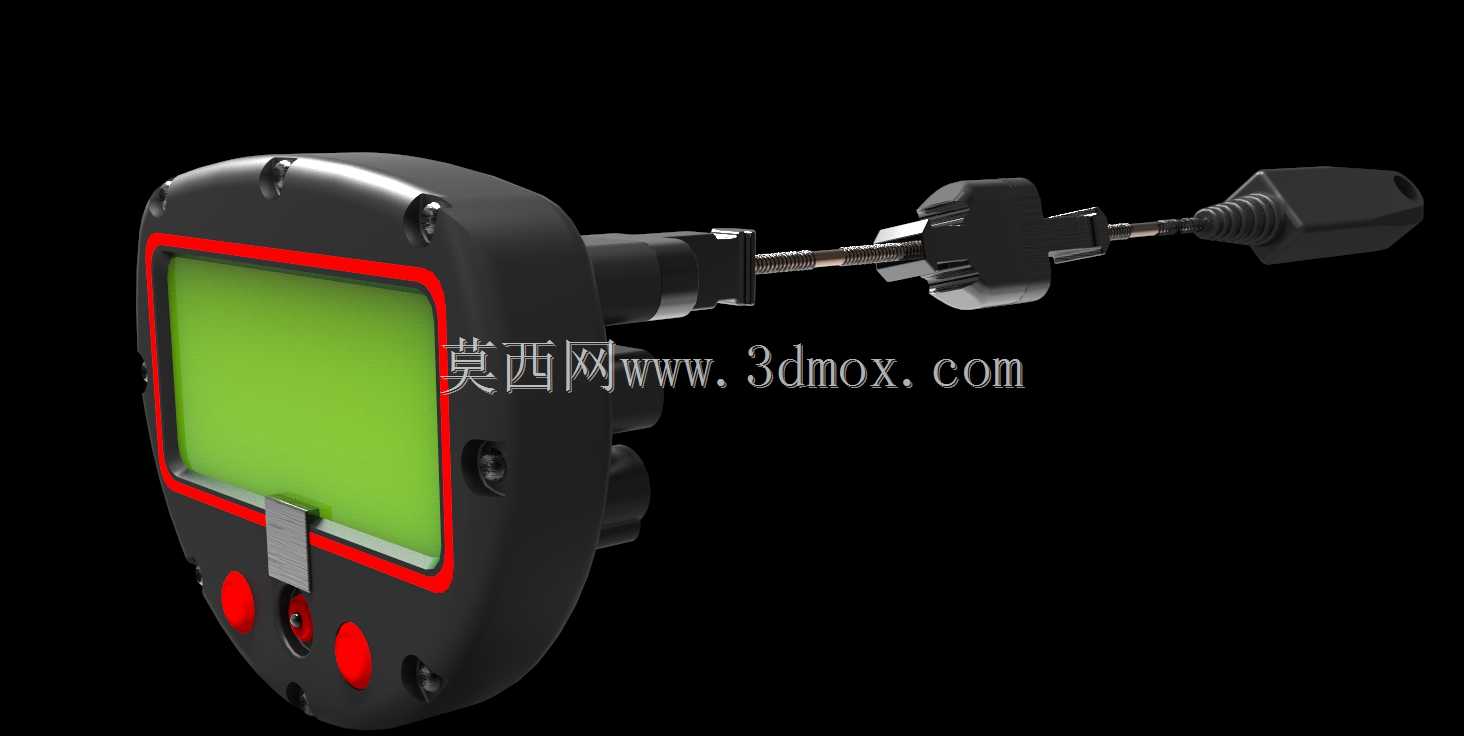

　　这套计时装置的设计初衷，是为场地摩托赛事、民间赛道日活动提供可靠的单圈计时与数据显示载体，区别于民用摩托的常规仪表，它的所有结构设计都围绕赛道高频振动、高速气流冲击、雨天溅水这些极端使用场景做了针对性考量。从结构布局来看，主体外壳采用类椭圆的收边造型，边缘做了15度的倒角过渡，既可以降低高速行驶时的风阻系数，也能避免摔车时尖锐边角对骑士造成二次磕碰伤害，外壳表面预设的6处红色固定点位，是用来安装沉头内六角螺丝的，装配后螺丝端面与外壳表面齐平，不会突出形成风阻源，也能防止螺丝在持续振动下出现松脱。正面的绿色显示屏区域做了红色的橡胶包边嵌装设计，橡胶圈的压缩量预留了0.8mm，装配后可以在屏幕与碳纤维外壳之间形成柔性缓冲层，

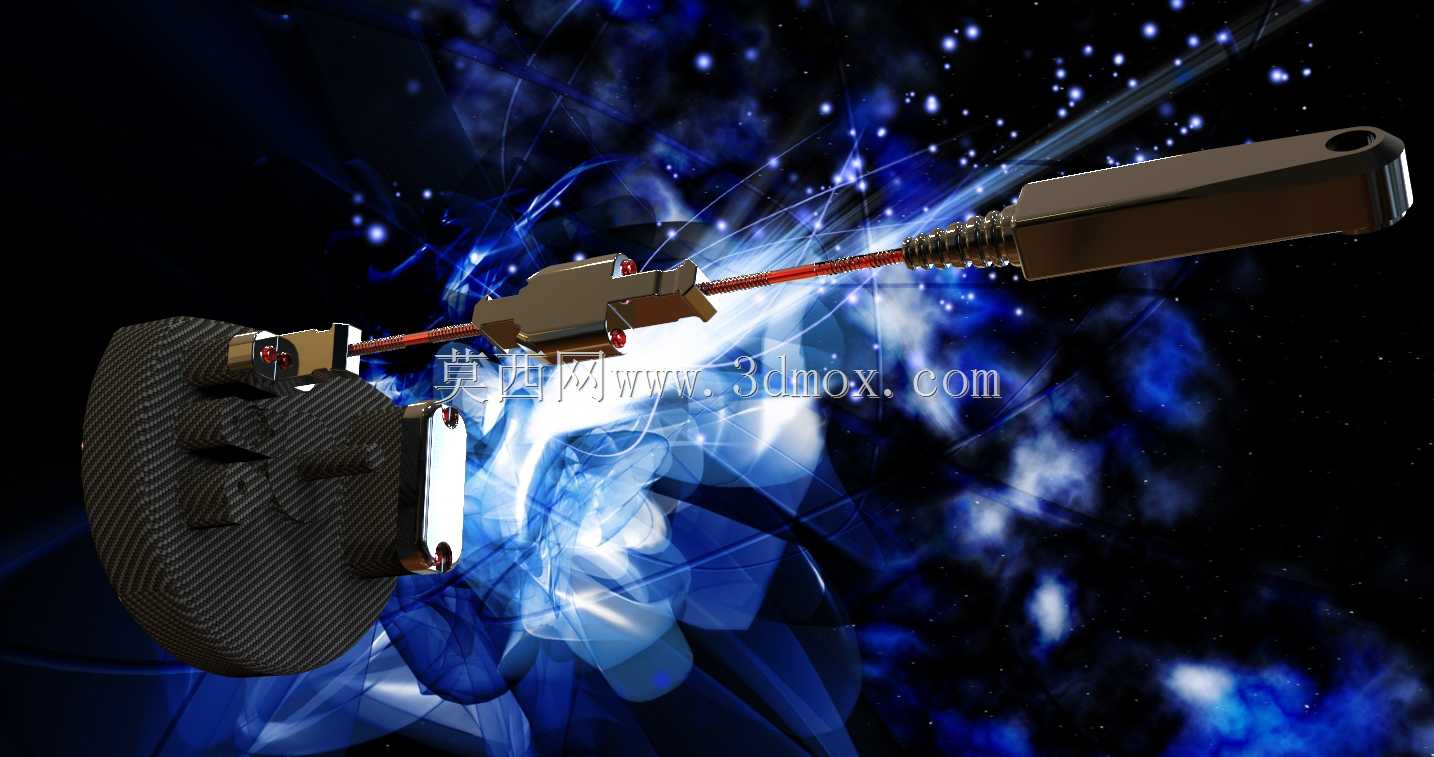

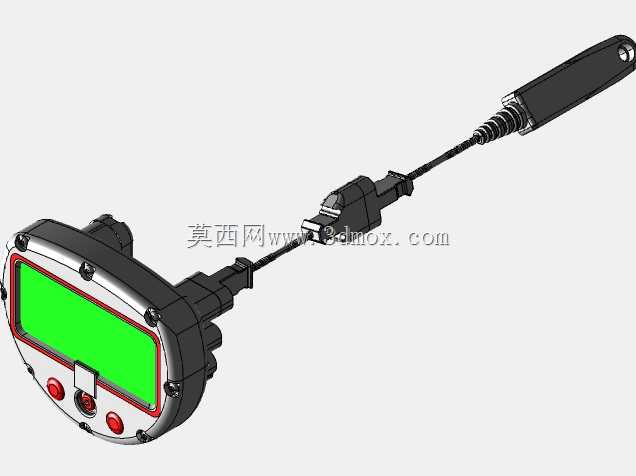

　　当车辆经过赛道接缝、路肩产生高频振动时，缓冲层可以吸收80%以上的冲击能量，避免屏幕因硬接触出现碎裂、显示花屏的问题，屏幕下方的三个凸起按键，采用不同的直径做功能区分，中间最小的按键为功能确认键，两侧更大的按键为上下选择键，骑士佩戴厚款赛车手套时，不需要目视确认就能通过触感区分按键功能，减少赛道骑行时的视线离开路面的时间，提升操作安全性。装置侧面延伸出的快插连接结构，采用多段式的硬塑接头加金属定位销设计，接头的插拔力设置在35N，既可以保证车辆行驶过程中线束不会因为振动松脱，也能在车辆发生摔车、线束受到异常拉扯时，接头自动脱开避免线束扯断内部线路，连接端的引脚做了镀金处理，可以抵御雨天行驶时的泥水侵蚀，避免接触不良导致的信号中断。

　　从安装边界来看，整套装置的主体厚度控制在28mm，安装时可以直接固定在摩托的上联板位置，或者适配专用的车把安装支架，不会与骑士的骑行姿势产生干涉，也不会遮挡前方的赛道视线，装置的整体重量控制在180g以内，不会给车把增加额外的负重，影响车辆的转向手感。在功能实现层面，这套计时终端除了基础的单圈计时、最快圈速存储功能外，还可以通过外接的转速信号、车速信号接口，同步显示车辆的实时运行参数，屏幕选用的高对比度绿色背光，在晴天强光直射下依然可以清晰显示读数，夜间行驶时也不会因为亮度过高造成骑士眩目。设计过程中，外壳的碳纤维铺层做了针对性优化，受力集中的安装孔位位置增加了两层3K碳纤维布做局部加强，避免长期振动下安装孔出现开裂，

　　外壳的内部预留了2mm的PCB板安装槽，槽位周边设计了三处定位柱，装配时PCB板可以直接卡在定位柱上，不需要额外打胶固定，既提升了装配效率，也方便后期的维护拆解。按键的内部采用硅胶触点结构，触点的导通行程设置在1.2mm，佩戴手套按压时可以获得清晰的反馈手感，按键周边做了一圈高出表面0.5mm的挡水边，即使有少量雨水溅到装置表面，也会顺着挡水边流向外壳下方的排水槽，不会渗入按键内部造成短路。整套装置的所有外露结构件都做了圆角处理，没有任何尖锐的凸起，符合摩托赛事的装备安全规范，连接接头的位置设计了防呆卡扣，插接线束时不需要刻意对准引脚方向，卡扣到位后会发出清晰的咔嗒声，确认连接牢固。
