香精存储计量加注立式承压罐体结构

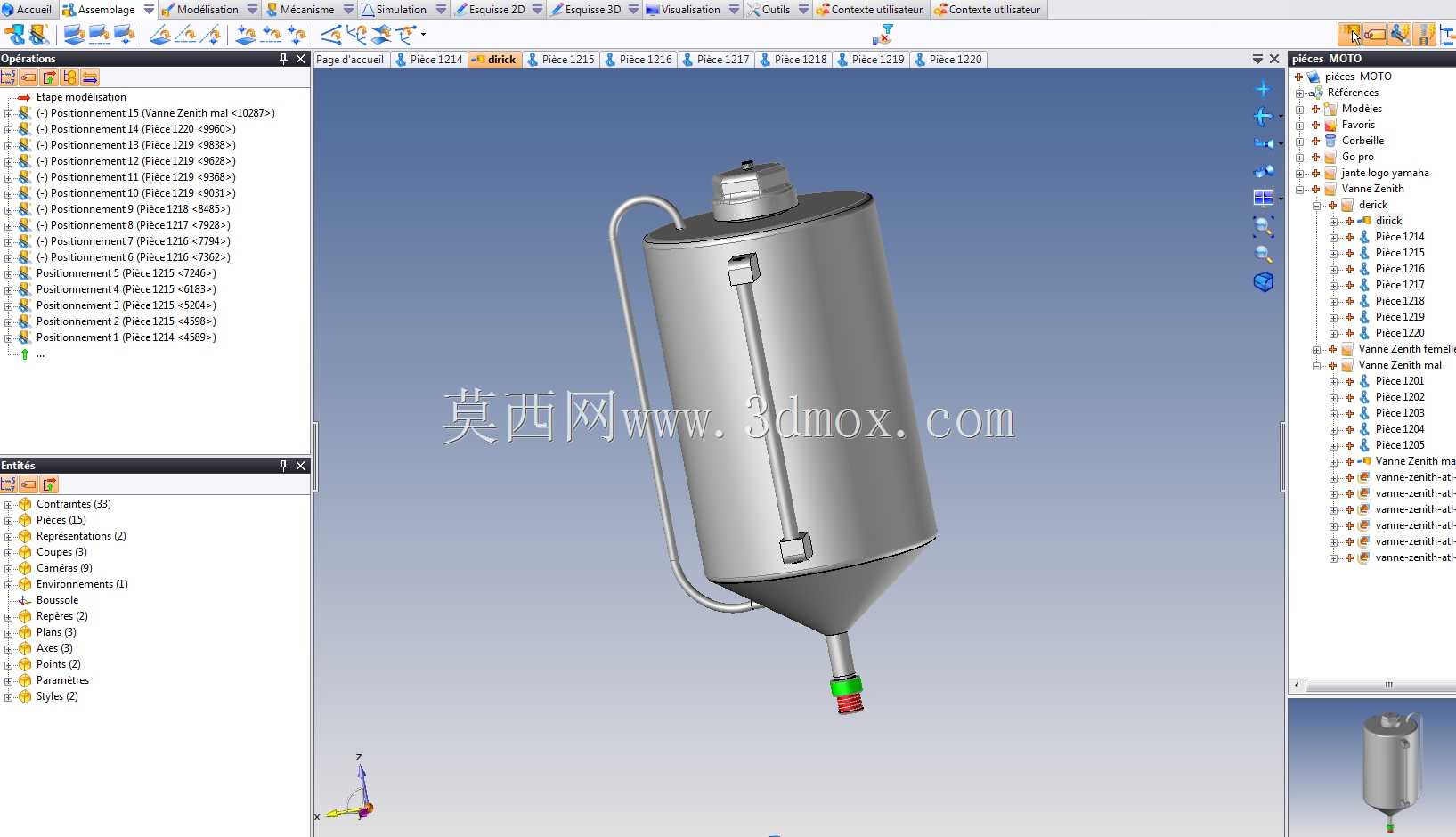

　　该立式锥底罐体主要面向日化、食品配料、烟草调香等生产场景的小剂量高精度流体加注工位，用来暂存、计量并定量输出香精、食用添加剂、低粘度油性原料这类对计量精度、残留控制有较高要求的流体介质，区别于大宗原料存储的大型储罐，这类罐体单批次存储容量适配单班或单批次生产的原料用量，避免大罐长期存储带来的原料挥发、分层、交叉污染问题。从结构设计逻辑来看，罐体主体采用直筒加锥底的构型，直筒段占整体高度的七成左右，既保证了足够的有效存储容积，又能让筒壁受力均匀，承压状态下应力分布更合理，不会出现局部应力集中导致的变形问题；下部锥段采用60度锥角设计，这个角度是针对低粘度香精类物料反复验证后的取值，既不会因为锥角过缓导致物料挂壁、残留排不干净，

　　也不会因为锥角过陡导致整体安装高度过高，挤占生产线的竖向安装空间。罐体顶部设置快开式密封压盖，搭配密封胶圈实现常压或微正压工况下的密封，压盖上预留了惰性气体保护接口、呼吸阀接口，针对易氧化挥发的香精类物料，可以接入氮气保护，避免原料长期接触空气出现氧化变质，同时平衡罐内外压力，保证出料顺畅。罐体侧面设置了外置式液位计安装位，通过上下两个卡套接口连接玻璃管或者磁翻板液位计，操作人员可以直观看到罐内剩余料量，不需要开盖查看，减少原料挥发损耗；液位计旁设置了两个抱箍固定座，用来把液位计牢牢固定在罐壁上，避免生产过程中设备振动导致液位计松动漏料。罐体侧面还布置了一根旁通回流管，从直筒段上部一直延伸到锥底出料口附近，

　　这根管路的作用是在加注泵启停过程中平衡罐内压力，同时在出料出现气阻时，让管路内夹带的气体回流到罐体上部空间，避免气阻导致的出料计量不准。锥底最末端设置了快装式出料接头，接头处搭配不同孔径的出料嘴，可以根据加注流量需求快速更换，出料嘴位置预留了电磁阀或者计量泵的安装法兰，直接对接定量加注系统，不需要额外做转接结构，减少管路接头数量也就降低了漏液风险。从安装边界来看，罐体直筒段外径适配常规的生产线支架安装孔位，整体安装高度控制在小型加注设备的竖向空间允许范围内，罐体上部的吊环结构方便设备安装时的吊装就位，不需要额外焊接吊点，避免焊接应力破坏罐体的防腐层。罐体内部所有转角位置都做了圆弧过渡处理，没有卫生死角，

　　每次换产时可以通过CIP清洗接口接入清洗液，彻底冲洗罐内壁残留的物料，避免不同批次香精交叉串味，这一点对于调香、食品配料类生产场景尤为重要，哪怕微量的残留都会影响最终产品的风味一致性。在壁厚选择上，直筒段和锥段采用等壁厚设计，适配微正压输送的工况要求，不需要做额外的加强筋结构，依靠筒体自身的结构强度就能满足使用要求，整体重量较轻，安装维护时单人就能完成拆装作业。出料口位置的密封结构采用软硬密封结合的形式，静态密封时靠四氟垫片保证密封性能，动态加注过程中靠O型圈补偿磨损，长期使用也不会出现滴漏问题，避免香精这类高价值原料的跑冒滴漏损耗。
