外螺纹连接式带密封环流体接头结构

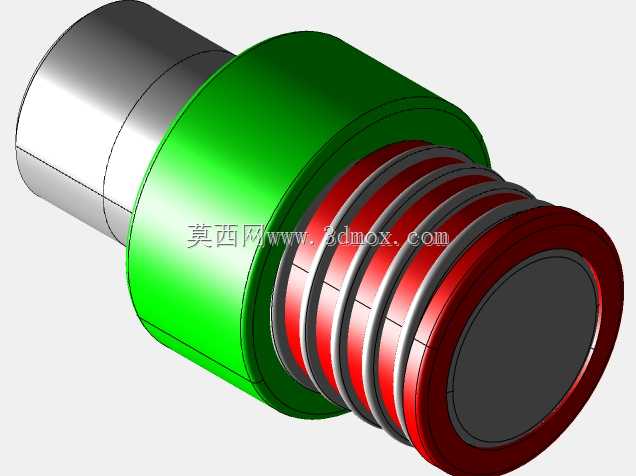

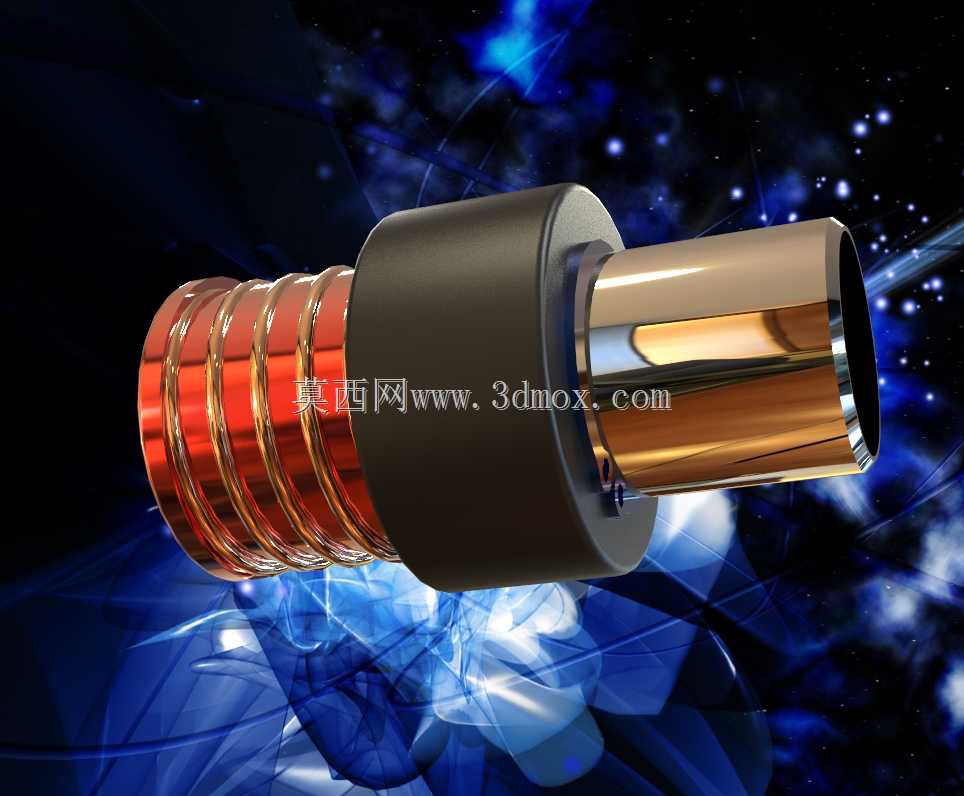

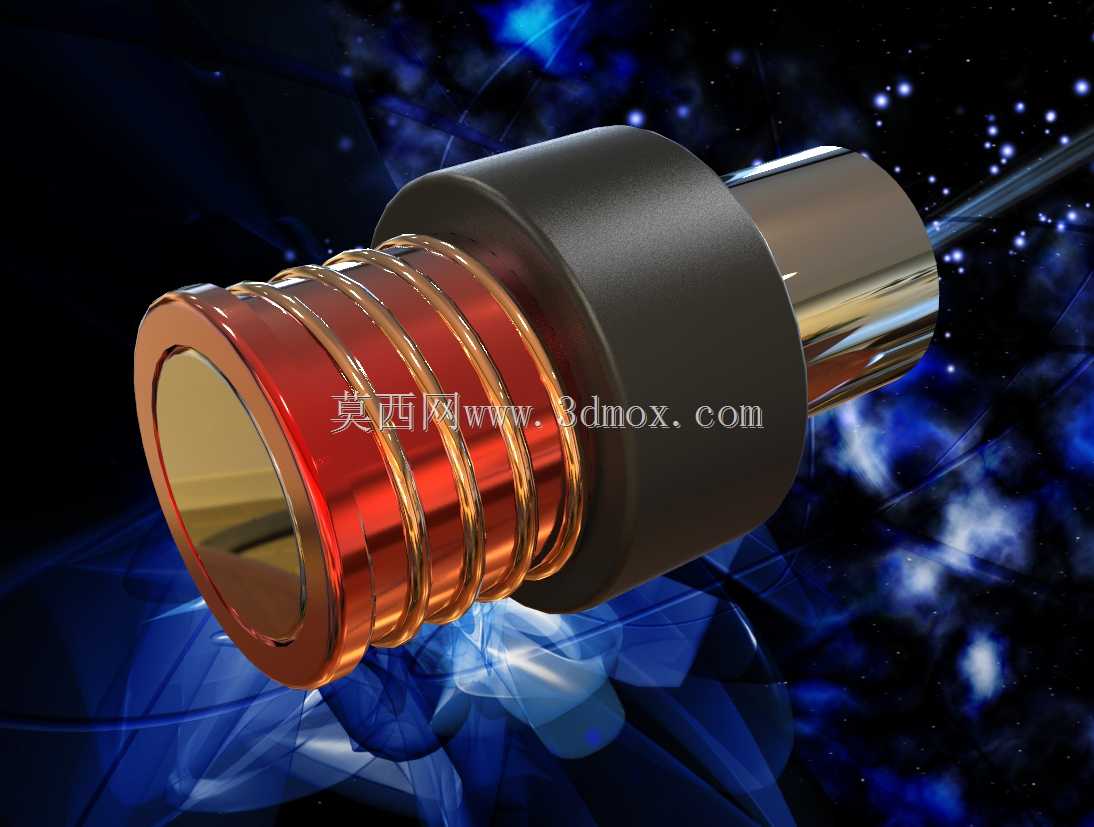

　　这类带双外螺纹段的接头结构，在中小通径流体输送管路系统中应用十分广泛，常见于气动控制回路、低压液压支路、小型化工流体输送管线以及实验台流体接驳场景，核心作用是实现两段不同规格管路的快速对接，同时通过中间的限位环结构完成安装定位，避免接头拧入深度超标导致的管路内壁变形或者密封失效问题。从结构设计逻辑来看，两端的外螺纹段分别适配不同规格的内螺纹接口，中间的绿色环形结构并非单纯的装饰件，实际是接头的受力限位台，安装时扳手的夹持位置就设置在这个环形台的外圆柱面上，相比在螺纹段直接夹持的操作方式，能完全避免螺纹牙型被夹伤变形的问题，同时这个环形台的两个端面可以作为密封垫片的压紧基准面，当接头两端拧入对应管路接口时，

　　密封垫片被压紧在环形台端面与接口端面之间，能有效阻断流体从螺纹配合间隙渗漏的路径。设计这类接头的时候，首先要明确两端螺纹的公称直径与螺距参数，要匹配常用管路的接口规格，避免出现非标螺距导致现场无法装配的问题，螺纹段的有效长度需要严格控制，过长会导致接头拧入后顶到管路内部的流道台阶，造成流道通径缩小、流体阻力增大，过短则会导致螺纹啮合牙数不足，承压时出现接头脱开的风险。中间限位环的外径尺寸要比两端螺纹的大径大2到3毫米，一方面给扳手夹持留出足够的受力面，另一方面也能给密封垫片留出足够的压紧宽度，通常密封垫片的压缩量控制在垫片原始厚度的20%到30%之间，压缩量太小密封比压不足容易渗漏，压缩量太大则会导致垫片被压溃，失去长期密封的能力。

　　接头内部的流道采用等径直孔设计，没有突然的变径或者直角转折，能减少流体在接头内部的压力损失，对于输送带有微小固体颗粒的流体场景，这种平滑流道也能减少颗粒在接头内部的沉积，避免长期使用后出现流道堵塞的问题。安装边界方面，这类接头安装时需要预留的操作空间要覆盖限位环的外径加上扳手的活动空间，通常在径向方向预留出比限位环外径大15毫米以上的空间，就能满足普通开口扳手的操作需求，轴向方向不需要额外的操作空间，因为接头是沿螺纹旋向拧入安装，只要两端管路的轴向位置预留出螺纹段长度的装配余量即可。在实际工况使用中，这类接头的承压能力和材质选择直接相关，如果是普通气动回路，采用工程塑料材质搭配橡胶密封垫片就能满足1兆帕以下的工作压力需求，

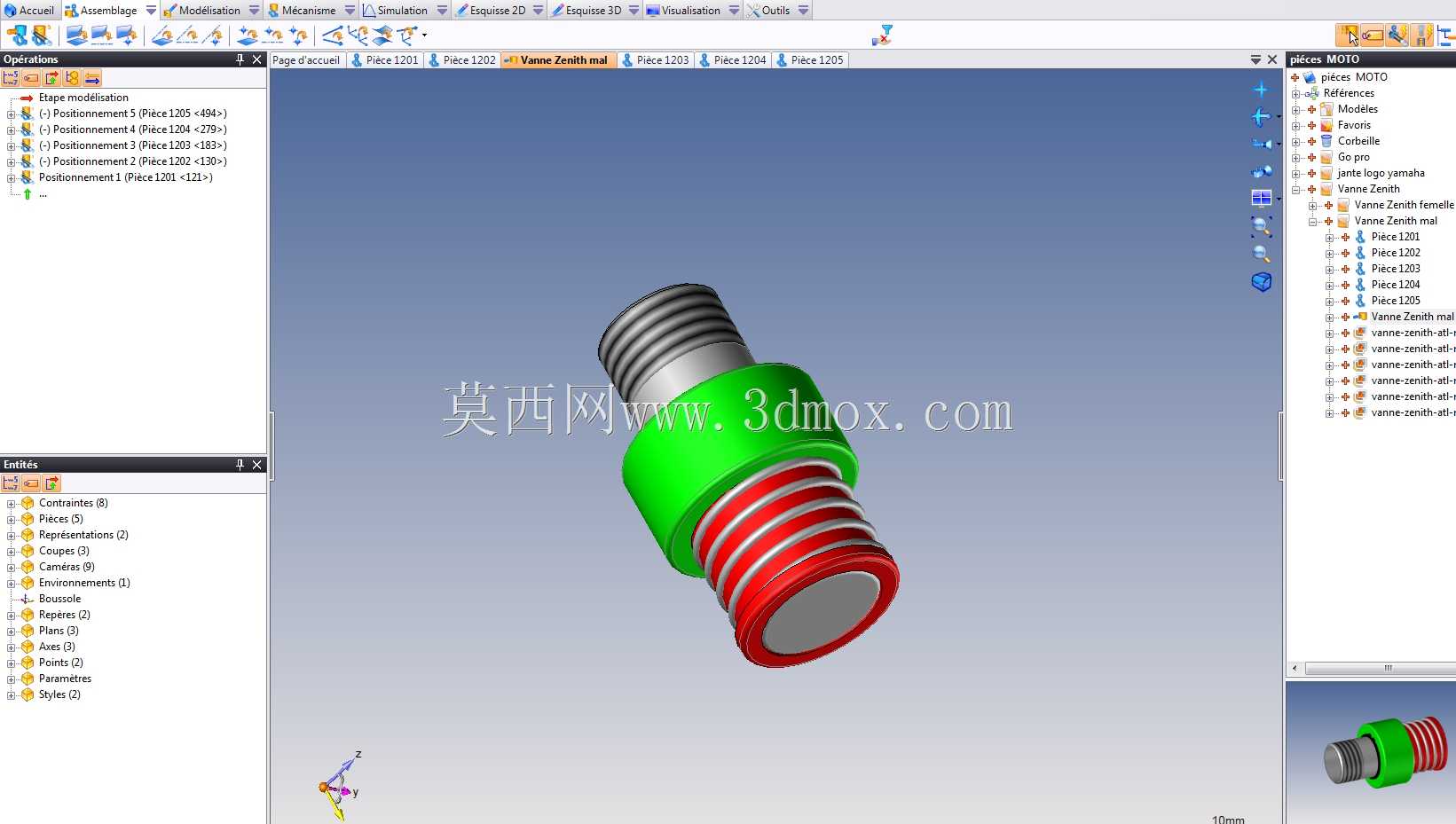

　　如果是低压液压或者弱腐蚀流体场景，则需要更换为金属材质搭配聚四氟乙烯密封垫片，能承受最高10兆帕的工作压力，同时具备一定的耐腐蚀能力。设计建模过程中，螺纹段的牙型需要严格遵循公制螺纹或者管螺纹的标准参数，牙顶和牙底的圆角要按照标准要求设置，避免应力集中导致螺纹段在承压时出现断裂，中间限位环和两端螺纹段的衔接位置要设置过渡圆角，减少截面突变带来的应力集中问题，尤其是在交变压力的工况下，过渡圆角的设置能大幅提升接头的疲劳寿命。另外，接头的端面密封面要保证足够的平面度，通常平面度公差控制在0.05毫米以内，才能保证密封垫片被均匀压紧，不会出现局部间隙导致的渗漏问题，螺纹段的同轴度公差也要控制在0.1毫米以内，避免拧入后出现偏斜，导致密封面受力不均。这类接头在日常维护中也十分便捷，出现密封失效时只需要更换两端的密封垫片即可，不需要整体更换接头，能大幅降低管路系统的维护成本，同时因为采用标准螺纹接口，备件的通用性很强，不需要专门定制非标配件，适合在批量布设的流体管路系统中大规模使用。
