家用手动牙膏挤净辅助工具结构设计

　　日常家居场景中，管状膏体尤其是牙膏的尾端残留浪费是长期存在的普遍问题，多数使用者手动挤推膏体时，受管体材质褶皱、施力方向不均影响，管尾位置往往残留10%到15%的膏体无法顺利挤出，既造成物料浪费，随意丢弃的残膏管也会增加生活垃圾处理的负担。这款手动挤膏工具正是针对这一实际使用痛点开发的小型手动器具，核心功能是通过卷绕挤压的方式，将管状膏体内的残留内容物完全挤出，无需额外动力源，纯手动操作即可完成挤膏动作。

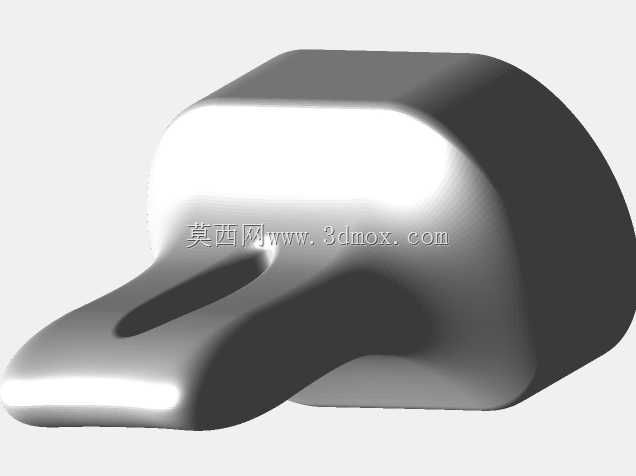

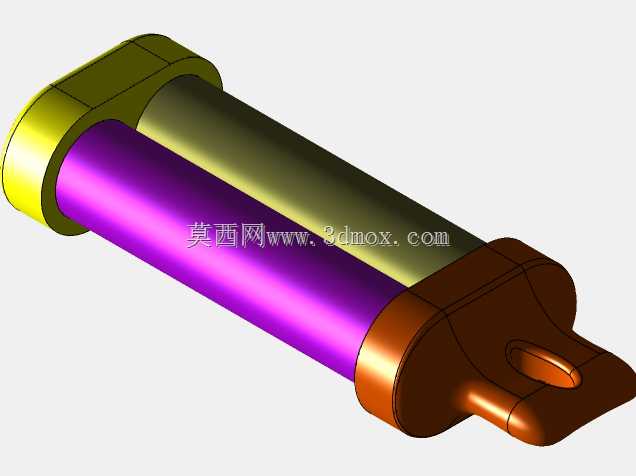

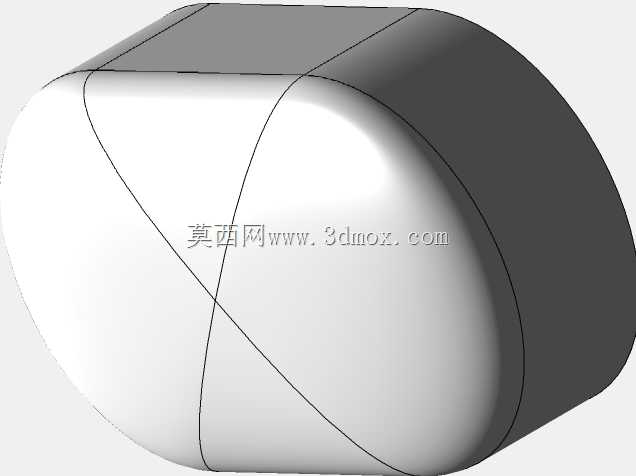

　　从结构设计逻辑来看，整个构件分为三个核心功能部分：首先是供膏体管尾插入固定的卷绕轴，采用圆柱型光滑曲面设计，轴体直径设置为8mm，既能够适配市面上绝大多数常规口径的牙膏管尾封边，也不会因为直径过小导致卷绕时管体出现过度褶皱卡滞，轴体表面做了微磨砂处理，增加与塑料软管尾端的摩擦力，卷绕过程中不会出现管尾打滑松脱的问题。其次是两侧的支撑限位架，采用对称式立板结构，立板间距设置为45mm，刚好匹配市售主流牙膏管的宽度范围，立板上开设与卷绕轴匹配的轴孔，轴孔与卷绕轴之间采用间隙配合，转动阻力控制在0.2N·m以内，使用者单指拨动即可带动卷绕轴转动，无需施加过大的操作力。第三部分是外露的施力拨柄，拨柄与卷绕轴一端做一体化连接，拨柄上开设直径12mm的指孔，方便使用者手指穿入带动轴体转动，拨柄的外形做了圆弧过渡处理，没有尖锐棱角，日常使用时不会划伤手部。

　　在安装与使用边界上，整个工具不需要额外固定在墙面或台面上，属于手持操作的小型器具，整体外形尺寸控制在长60mm、宽50mm、高25mm的范围内，收纳时可以直接放置在洗手台的置物架上，不会占用过多储物空间。适配的膏体管参数覆盖宽度30mm到42mm、管体厚度0.1mm到0.3mm的塑料软管，除了常规牙膏之外，也可以用于洗面奶、护手霜、药膏等同类软管包装产品的残膏挤出，适用场景覆盖家居洗漱台、浴室、办公桌面、户外便携等多个场景。

　　设计过程中充分考虑了塑料注塑成型的工艺要求，所有构件的壁厚统一设置为2mm，没有出现壁厚突变的结构，避免注塑成型时出现缩痕、缺料等缺陷；所有转角位置都做了R1.5mm的圆角处理，既能够提升构件的结构强度，避免应力集中导致的部件断裂，也能够去除锐边提升使用安全性。卷绕轴与两侧支撑架的装配采用卡扣式连接，不需要额外的螺丝、销轴等紧固件，装配时只需要将卷绕轴两端对准支撑架的轴孔按压卡入即可完成组装，生产装配效率高，后期如果出现部件损坏也可以快速拆卸更换。

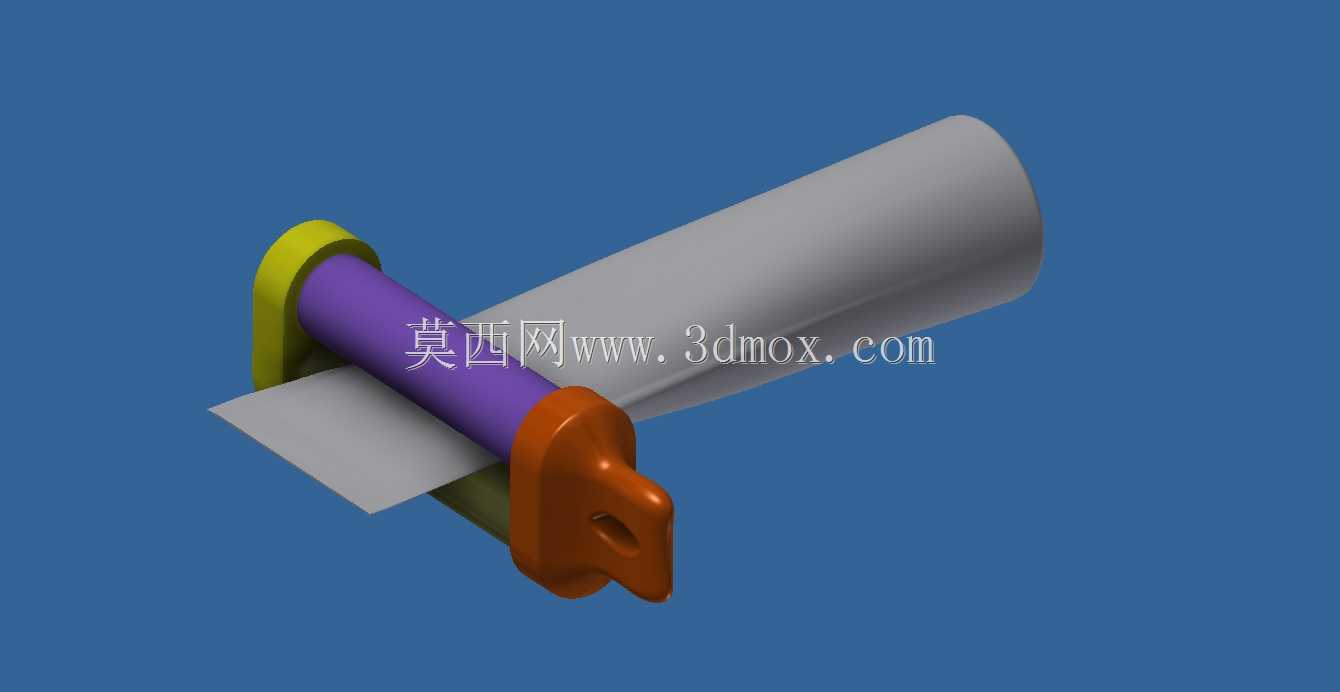

　　实际使用时，使用者只需要将牙膏管的尾端封边部分插入卷绕轴与挤压板之间的缝隙，转动施力拨柄带动卷绕轴转动，膏体管就会顺着卷绕轴逐步卷收，管体前方的挤压板会将管内的膏体持续向管口方向推送，整个过程中施力均匀，不会出现膏体从管尾反向溢出的问题，卷收到最后阶段时，管体内壁的膏体能够被完全刮挤干净，残留量控制在1%以内。挤压板与卷绕轴之间的间隙设置为0.5mm，既能够保证对管体的挤压力度足够，也不会因为间隙过小夹破塑料软管导致膏体泄漏。两侧支撑架的下端做了加宽的平底设计，放置在台面上时能够保持直立状态，不会轻易倾倒，日常拿取也十分方便。

　　从材料选型的角度来看，整个构件全部采用食品接触级的PP塑料注塑成型，材料本身耐水、耐洗漱用品的弱酸碱腐蚀，长期处于洗漱台的潮湿环境下也不会出现发霉、锈蚀的问题，材料表面光滑容易清洁，沾染膏体后只需要用清水冲洗即可擦拭干净，不会残留污渍。构件的色彩搭配采用分色设计，卷绕轴、支撑架、拨柄可以采用不同的配色，适配不同的家居装修风格，既具备实用功能，也可以作为洗漱台的小型装饰构件。
