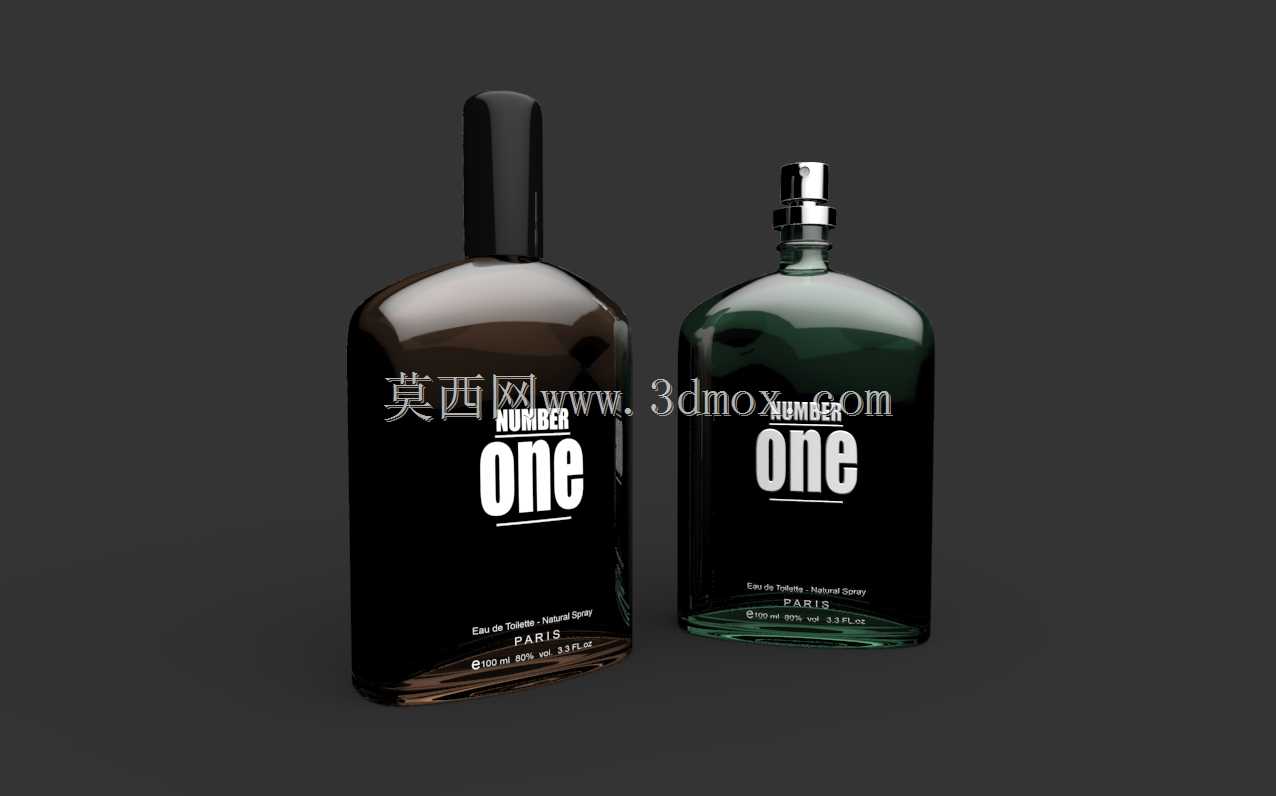

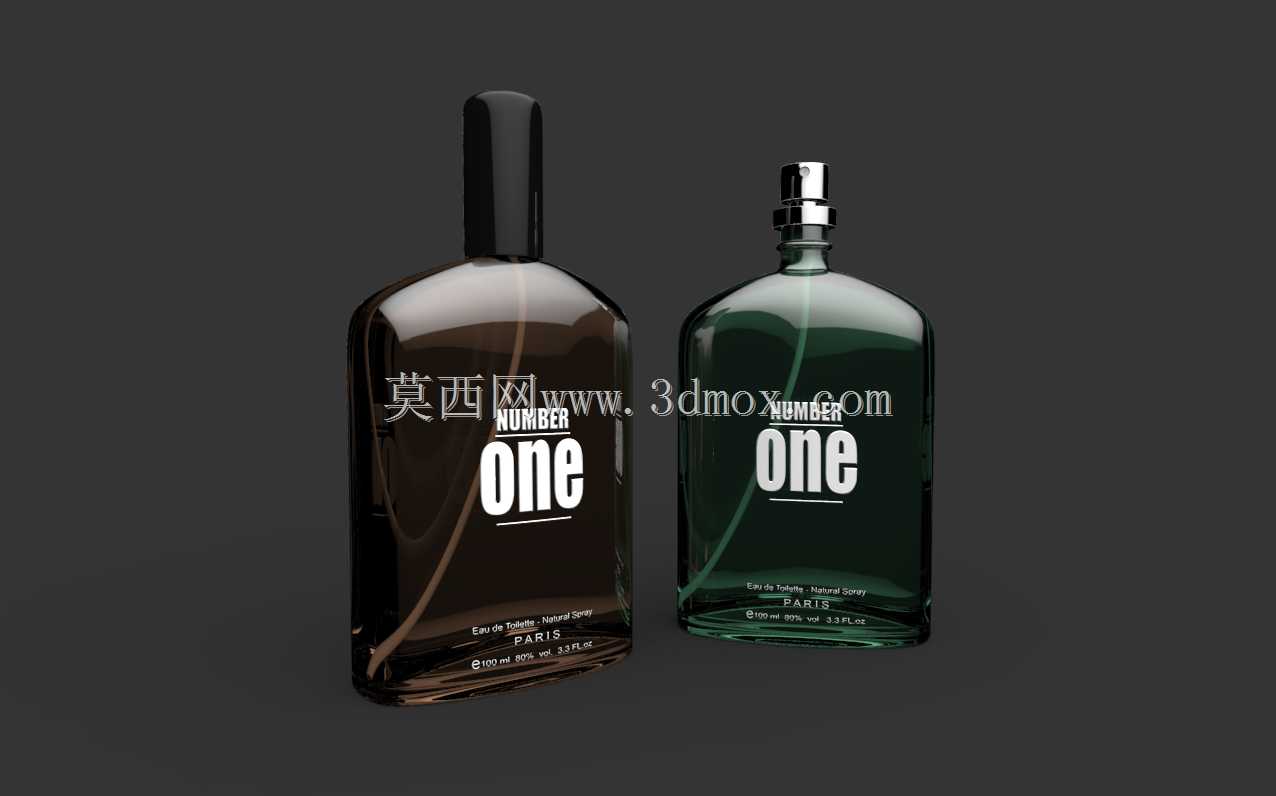

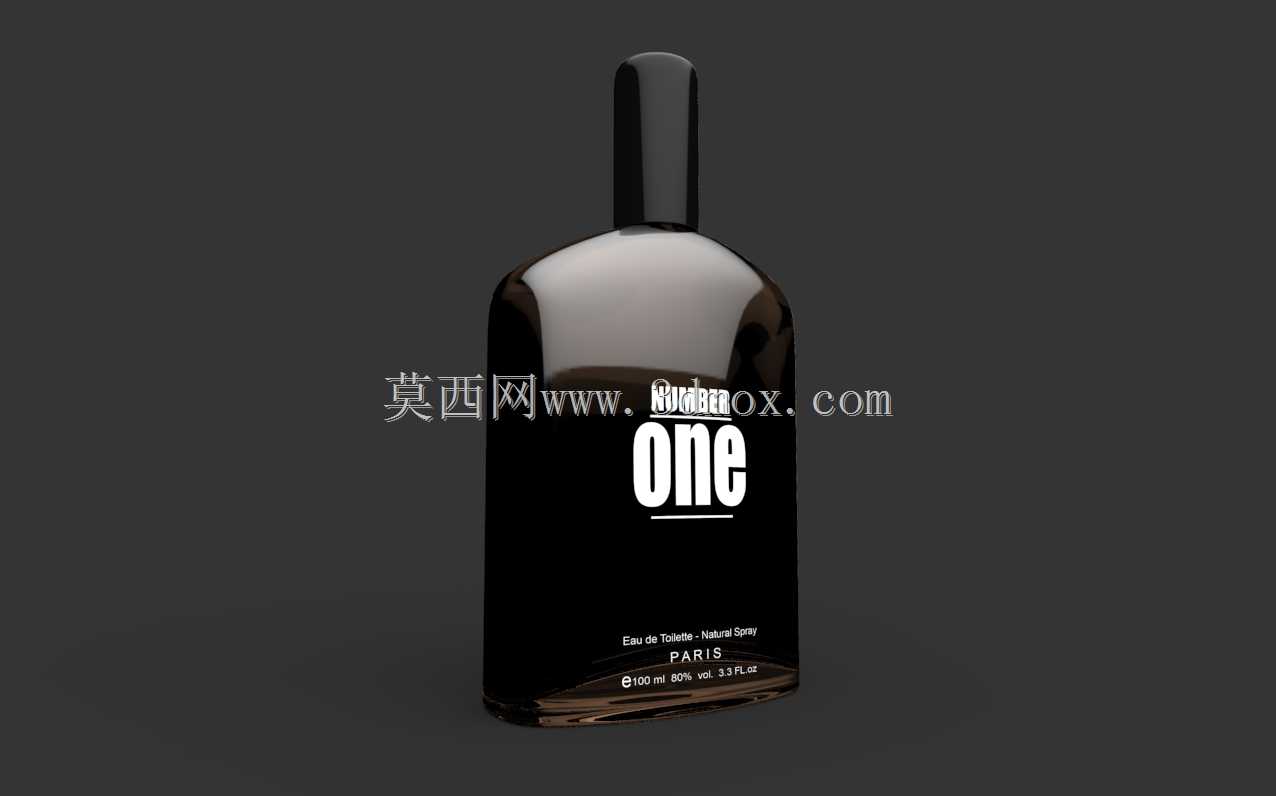

男士香水瓶外观结构三维建模设计

　　本次建模的香水瓶结构，主要面向日化洗护类产品的包装设计场景，可直接用于产品开模前的结构验证、外观渲染打样以及生产线灌装适配校核工作。从实际使用场景出发，这款瓶体适配主流男士淡香水的灌装需求，整体造型走硬朗简约路线，瓶身主体采用扁平方正的切角造型，区别于常规圆柱形香水瓶，在货架陈列时能形成更强的视觉辨识度，同时扁形结构更贴合成年男性手掌握持弧度，日常使用时单手握持喷取的受力分布更均匀，不会出现圆润瓶身易打滑脱手的问题。设计阶段首先确定了瓶身的壁厚参数，玻璃材质部分的均匀壁厚控制在3mm，既保证玻璃瓶体的抗冲击强度，满足运输环节的堆码、跌落测试要求，也避免壁厚过厚导致的原料成本过高、瓶身自重过大的问题。瓶肩位置做了大弧度过渡处理，

　　没有采用尖锐直角结构，一方面是降低玻璃成型时的应力集中问题，减少烧制冷却环节的开裂废品率，另一方面也能避免日常使用时棱角磕碰造成的瓶身崩缺。瓶盖部分采用直插式配合结构，配合段的公差带控制在0.1mm范围内，既保证瓶盖插拔的阻尼感适中，不会出现过松脱落、过紧难以开启的问题，也能配合瓶口的密封塞实现良好的密封效果，防止香水内的易挥发醇类成分散逸，延长产品的货架保存周期。瓶底位置设计了内凹的底圈结构，底圈高度1.2mm，让瓶身放置时只有底圈边缘与接触面接触，避免瓶底平面度误差导致的放置不稳问题，同时底圈的加厚结构也能提升瓶底的抗冲击能力，降低不慎跌落时瓶底碎裂的概率。从安装边界来看，瓶体总高度控制在120mm，瓶身宽度65mm，

　　厚度32mm，能够适配市面上主流的自动化香水灌装线的夹具定位尺寸，不需要对现有生产线的卡瓶、送瓶结构做额外改造，可直接导入灌装线的工位适配仿真流程，验证送瓶、灌装、压盖全流程的干涉情况。瓶口的标准口径采用行业通用的15mm规格，可直接匹配市售的常规香水喷雾泵头，不需要单独开模定制泵体配件，能够有效降低整款产品的配件采购成本。建模过程中对瓶身的曲面曲率做了连续优化，所有外露面的曲率连续等级达到G2，保证后续做玻璃材质渲染时的光影过渡自然，也能满足玻璃模具的加工要求，不会出现曲面拐点导致的模具加工刀路异常、成型后瓶身表面有棱线瑕疵的问题。瓶身正面预留了80mm*40mm的平整标识区域，可用于丝印品牌logo、产品参数信息，

　　该区域的平面度控制在0.05mm以内，保证丝印时油墨附着均匀，不会出现因为曲面弧度导致的标识图案变形、丝印漏墨的问题。从结构验证的角度，建模时同步做了瓶身的容量校核，满装容量为105ml，预留5ml的膨胀空间，满足高温环境下香水体积膨胀的容纳需求，不会出现高温环境下瓶内压力过大导致的渗漏问题。整体结构没有多余的复杂异形结构，所有脱模角度都控制在3度以上，能够适配玻璃吹制模具的开模方向，避免出现倒扣结构导致的脱模困难，不需要额外设计复杂的抽芯模具结构，能有效压缩模具开发的成本与周期。
