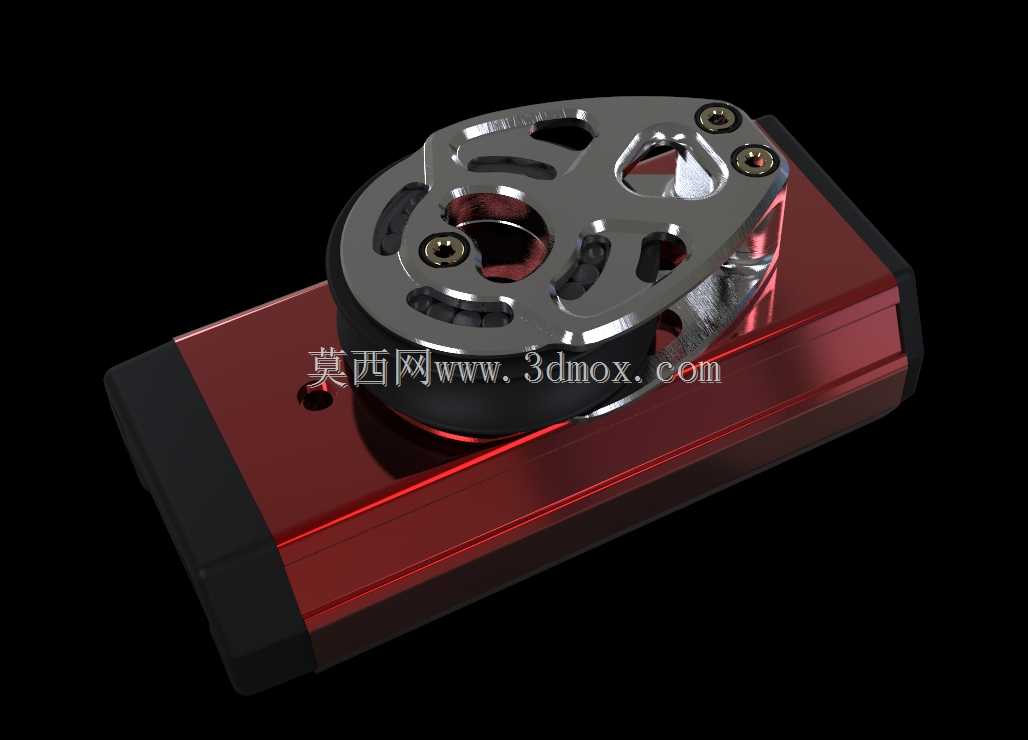

红黑配色紧凑型金属旋转调节组件结构

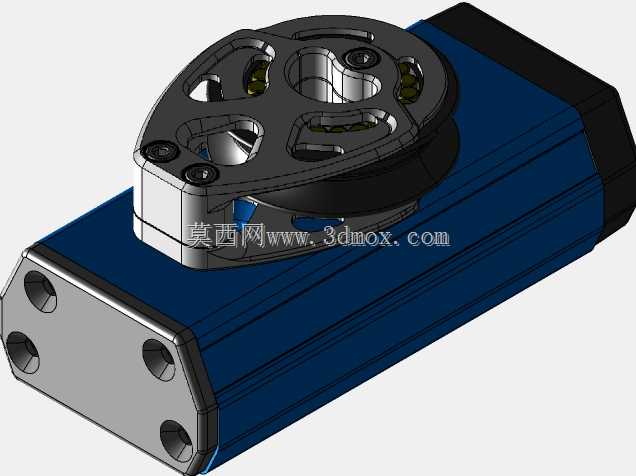

　　该旋转调节组件的设计初衷，是为小空间内需要实现角度微调、工位切换的工装与小型设备提供可靠的执行端结构，目前在桌面级检测治具、小型光电设备安装支架、便携仪器的角度调节工位上都能见到同类结构的应用，相比传统的铰接式调节结构，这类集成式的旋转组件不需要额外搭配锁紧螺母、定位销等零散配件，能大幅缩减装配环节的零件清点与安装工时。从结构布局来看，组件分为固定基座与旋转盘两个核心部分，下方的红黑配色基座采用矩形截面设计，侧边做了小尺寸的倒角处理，避免安装与调试过程中锐边划伤操作人员，基座的内腔预留了旋转轴的安装空间，同时在基座端面设置了与旋转盘配合的环形支撑面，支撑面的平面度公差控制在0.02mm以内，

　　保证旋转过程中不会出现端面跳动导致的调节精度偏差。上方的金属旋转盘采用镂空式设计，并非为了刻意追求外观效果，而是在保证结构强度的前提下尽可能降低旋转部分的自重，减少旋转轴的径向载荷，延长组件的整体使用寿命，镂空区域的形状经过拓扑优化计算，在三个安装孔位周边都保留了足够的材料厚度，避免锁紧螺丝时出现盘体变形，三个安装孔呈非对称排布，既可以适配不同规格的外接负载安装，也能起到防呆作用，防止装配时出现方向装反的问题。旋转盘与基座之间的配合面设置了阻尼结构，不需要额外增加锁紧机构就能在调节到任意角度后保持位置稳定，阻尼力的大小经过反复调校，既不会因为阻尼过小导致负载受震动后出现角度偏移，也不会因为阻尼过大导致调节时需要施加过大的操作力，

　　适合需要频繁微调角度的使用场景。在安装边界方面，该组件的基座底部为平整安装面，可直接通过螺丝固定在设备的安装平台上，不需要额外加工适配的安装槽，整体安装占用的平面尺寸不超过120mm*60mm，整体高度控制在35mm以内，能够适配多数小型设备内部局促的安装空间，旋转盘的最大旋转角度可以根据实际使用需求做限位调整，默认状态下可实现360度连续旋转，若需要限制旋转行程，只需要在基座的环形支撑面上加装限位挡块即可，不需要对主体结构做二次加工。设计过程中重点考虑了组件的耐用性，旋转盘采用金属材质做表面硬化处理，耐磨性能优于普通塑料材质的调节件，能够承受上万次的旋转调节而不会出现明显的磨损间隙，基座的外壳部分采用硬质阳极氧化处理，

　　表面的红黑配色不仅起到区分部件的作用，也具备一定的防刮、防腐蚀能力，适合在车间环境、户外便携设备等不同场景下使用。从装配逻辑来看，该组件采用模块化设计，所有零件都可以实现快速拆解更换，当旋转阻尼出现衰减时，只需要拆开基座端盖调整阻尼垫片的压紧力即可恢复性能，不需要整体更换组件，能够降低设备的后期维护成本。在实际选型应用时，需要注意外接负载的重心尽量与旋转盘的回转中心重合，避免偏心负载过大导致旋转阻尼失效，若需要挂载较重的负载，可以在旋转盘与基座之间加装平面推力轴承，进一步提升组件的径向承载能力，适配更大负载的调节需求。
