在设备维保、装配流水线、户外施工抢修等场景里,受限空间的紧固件拆装一直是手动工具选型里的高频痛点,普通固定头两用扳手遇到螺栓轴线与操作平面存在夹角、周边有管线或结构件遮挡时,往往因为头部无法偏转,导致扳手无法完全套合紧固件,要么出现打滑损伤螺栓六角头,要么需要操作人员反复调整站位甚至拆除周边遮挡件才能作业,大幅拖慢施工效率。这款挠性头组合扳手的结构设计,正是针对这类受限作业场景做的针对性优化,从结构逻辑上解决固定头扳手的操作角度限制问题。

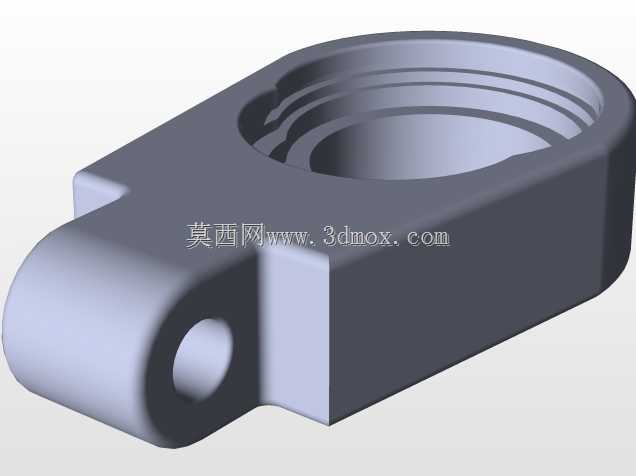

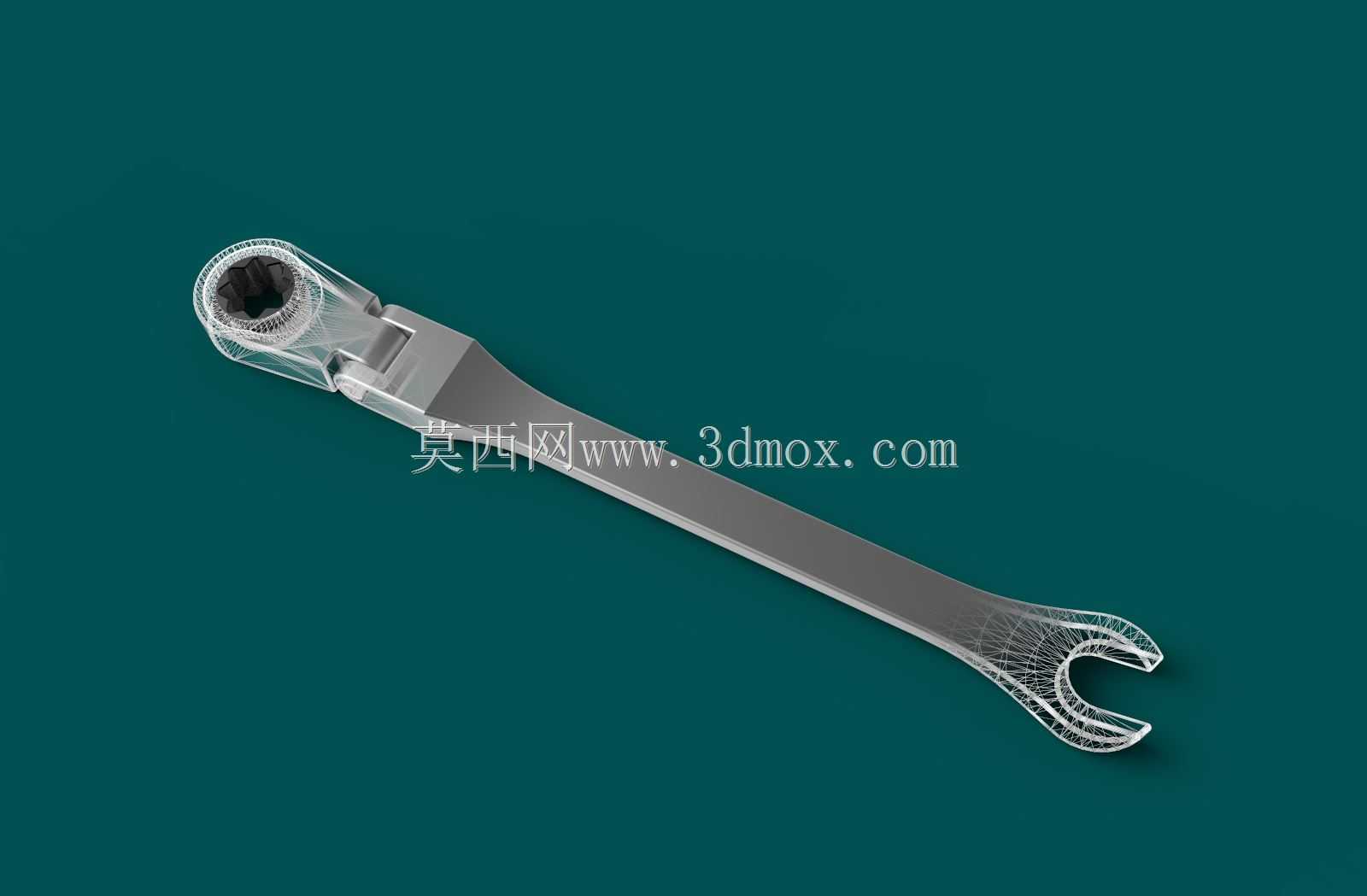

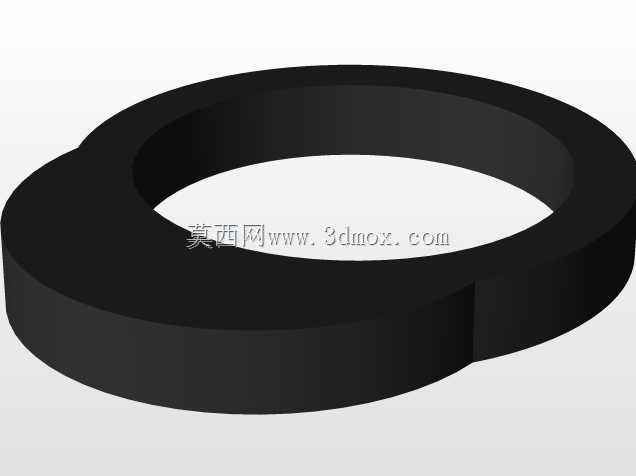

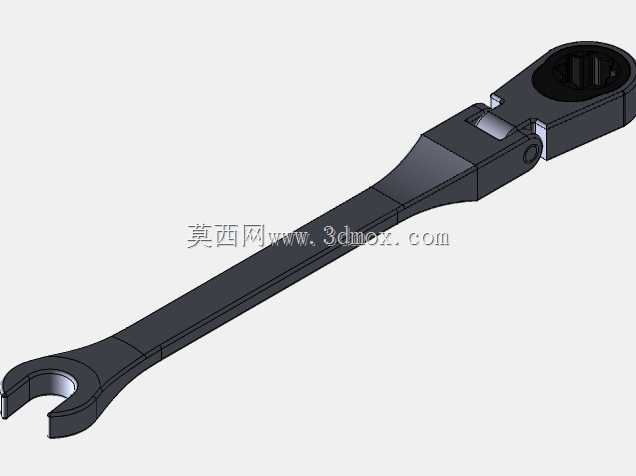

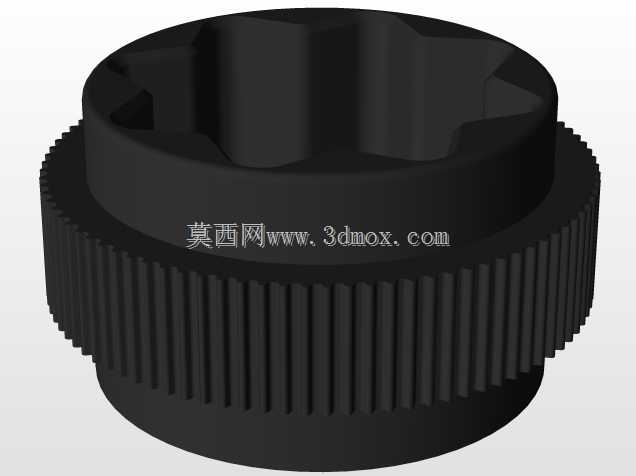

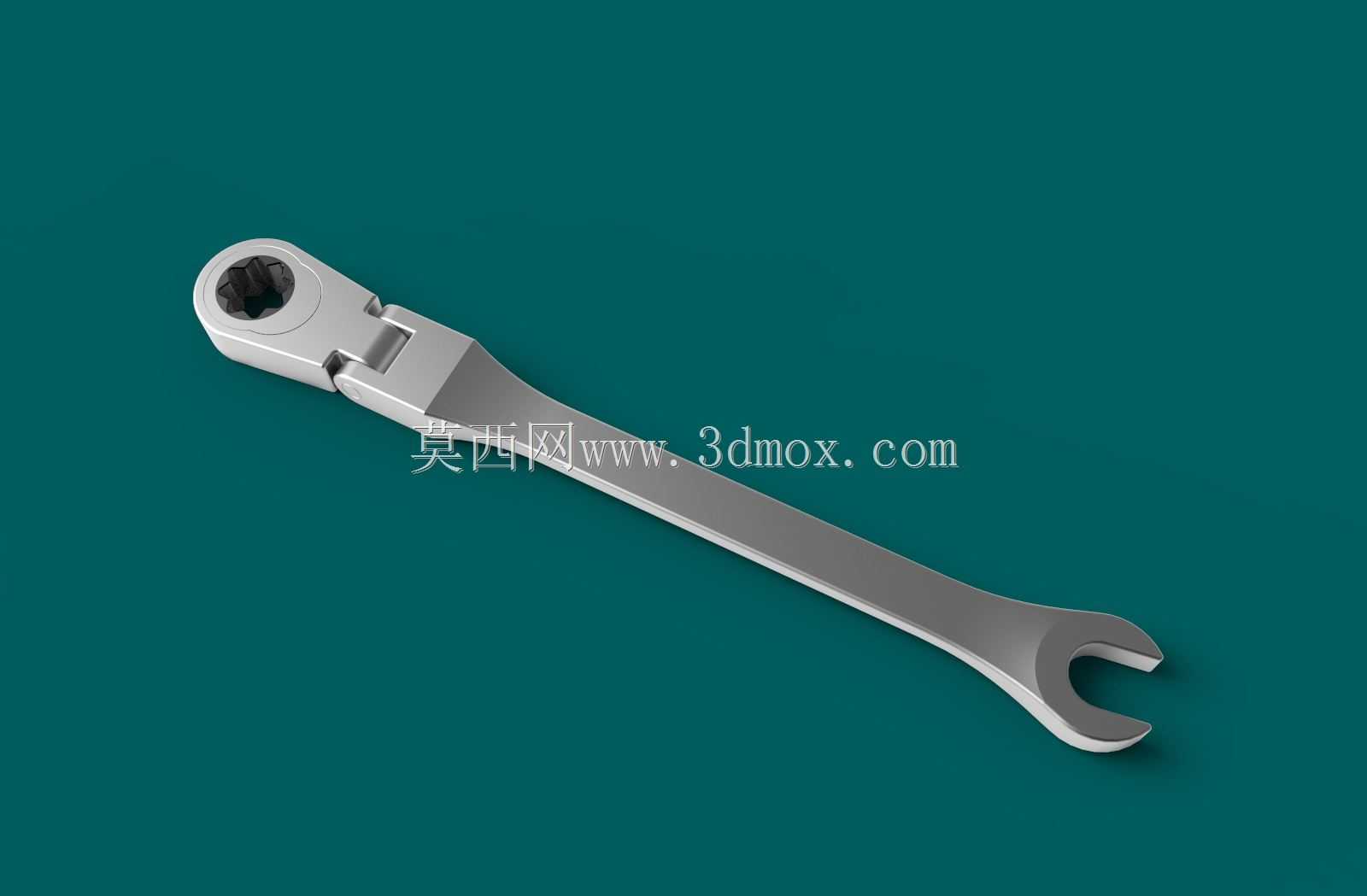

从功能结构来看,这款扳手整合了开口扳手与棘轮梅花扳手的双重功能,杆身一端为标准开口扳手头,可适配常规外露六角螺栓的快速插拔作业,不需要每次完全套合螺栓即可完成拧动,适合大行程快速预紧或松脱操作;另一端为带棘轮结构的梅花头,梅花头与杆身之间通过铰接式挠性接头连接,可在一定角度范围内自由偏转,作业时不需要扳手与螺栓轴线保持完全垂直,在周边有结构遮挡、操作空间狭窄的位置,可将头部偏转至合适角度后套合螺栓,配合棘轮结构的单向锁止特性,不需要反复拔插调整扳手位置,小角度摆动手柄即可完成紧固件的连续拧动,大幅降低受限空间的操作难度。
设计过程中,挠性接头的铰接间隙是核心控制要点,间隙过大会导致头部偏转后旷量过大,拧动时出现受力偏移,不仅容易打滑,还会在大扭矩输出时造成铰接部位的应力集中,长期使用出现断裂风险;间隙过小则会导致头部偏转卡滞,无法顺畅调整角度,失去挠性结构的设计意义。建模时铰接部位采用销轴与限位槽配合的结构,既保证头部可在预设角度范围内顺畅偏转,又能限制最大偏转角度,避免过度弯折导致接头部位受力失效。同时棘轮梅花头内部的棘爪与齿圈配合精度也做了对应优化,保证小角度摆臂时即可完成棘爪切换,在空间极度受限、手柄摆动角度不足15度的场景下依然可以正常作业。

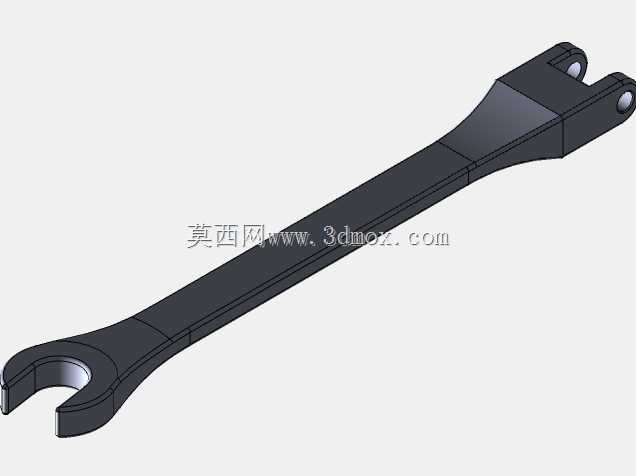

杆身的截面设计采用渐变式扁平结构,靠近头部的位置截面厚度更大,可承受拧动时的峰值扭矩,避免头部与杆身连接位置出现应力断裂;中段杆身做了适度的减重优化,在保证整体刚性的前提下降低工具自重,减少长时间手持作业的疲劳感。开口端的开口尺寸严格对应标准六角螺栓的对边尺寸,开口处做了微小的倒角导向,方便快速对准螺栓头,同时开口的受力面做了加厚处理,避免大扭矩拧动时出现开口涨开变形的问题。
从安装与适配边界来看,这款扳手的挠性头最大偏转角度可覆盖常规维保场景里绝大多数的偏置螺栓位置,不需要额外搭配万向接头即可完成偏置位置的紧固件操作;整体长度根据对应螺栓的额定扭矩做匹配,既保证杠杆长度足够输出对应规格螺栓所需的拧紧扭矩,又不会因为杆身过长导致操作空间需求过大,在设备内部的狭窄腔体内也能正常摆动手柄。表面处理的结构预留了哑光镀铬层的厚度空间,建模时所有棱边都做了小圆角过渡,避免热处理及表面处理后出现锐边,同时也能提升握持的手感,减少作业时手部被划伤的风险。
在实际选型应用中,这类挠性头两用扳手常被配备在设备维保工具箱、生产线装配工位的工具挂板上,针对设备框架内部、管路旁侧、汽车发动机舱等遮挡较多的位置的螺栓拆装作业,相比普通固定头扳手,可减少近六成的调整操作时间,同时因为头部可偏转贴合螺栓,能有效减少螺栓六角头被拧圆的损伤概率,降低紧固件的损耗率。建模过程中所有配合面都按照实际机加工的公差要求做了间隙预留,铰接部位的销轴与孔的配合采用基孔制间隙配合,保证组装后头部偏转顺畅无卡滞,棘轮部位的齿形参数经过受力校核,可承受对应规格扳手的额定扭矩输出,不会出现棘齿崩断的问题。
