多辐条运动风格汽车轮毂结构设计

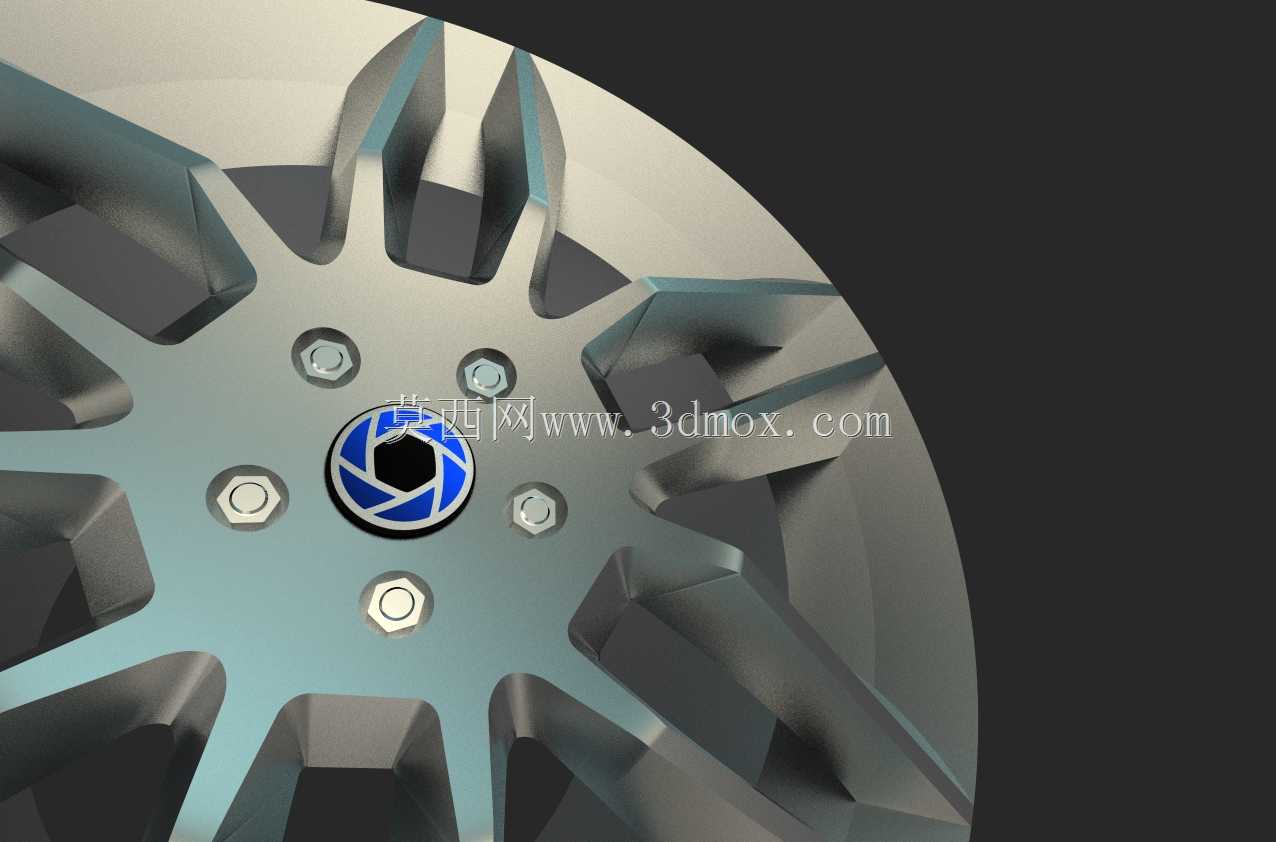

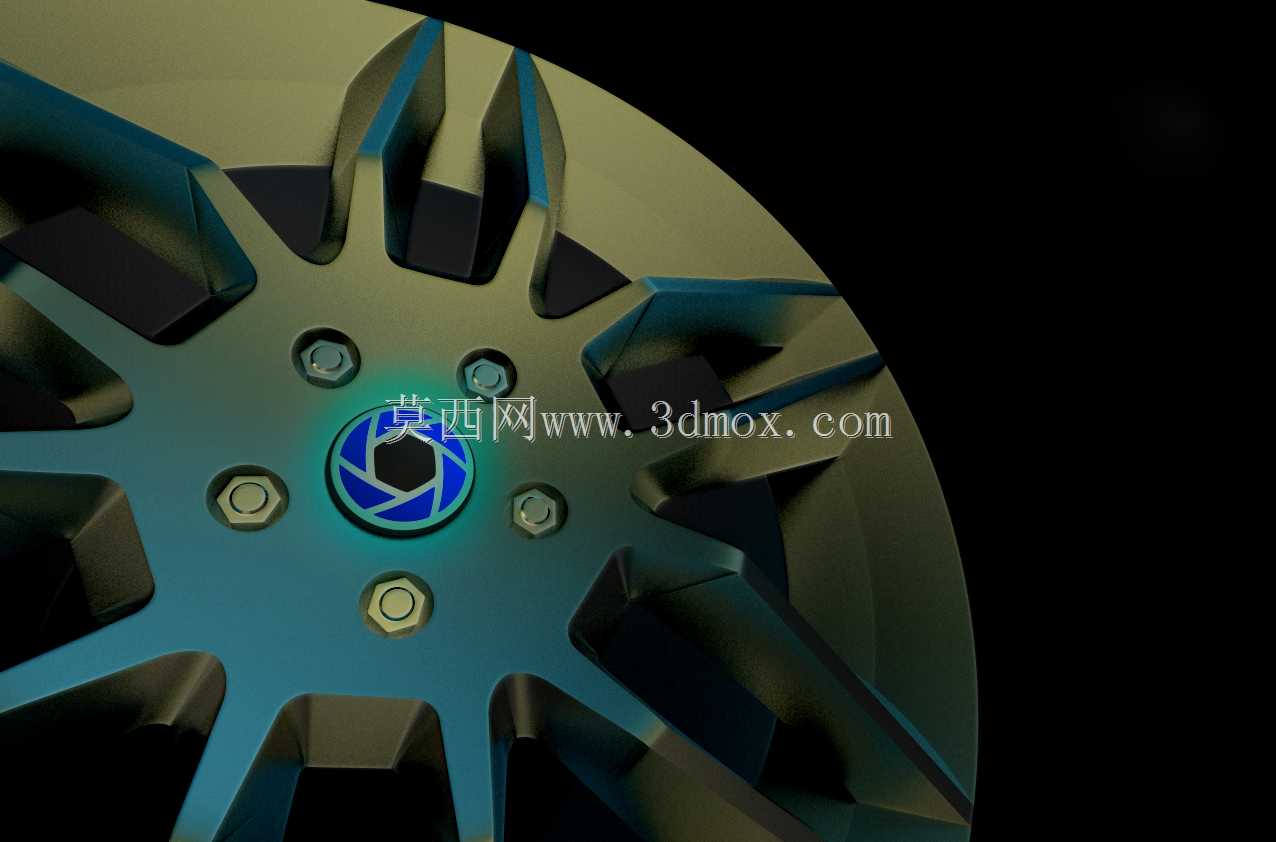

　　本次呈现的轮毂结构，主要面向民用运动型乘用车的行走系统配套需求，在整车架构中承担承载车身载荷、传递动力扭矩、匹配轮胎安装、保障行驶过程中轮端动平衡的核心作用，是乘用车行走系统里直接关联行驶安全与外观表现的关键部件。从实际装车场景来看，这类轮毂多用于紧凑型到中型的运动取向家用轿车，适配铺装路面的日常通勤、轻度激烈驾驶等使用场景，轮辐的镂空结构在行驶过程中可以为刹车系统预留充足的通风散热空间，避免连续制动后刹车盘温度过高引发制动效能衰减的问题。设计过程中首先明确了安装边界的约束条件：轮心位置的螺栓孔分布采用乘用车常见的五孔布局，孔位分度圆直径、中心定位孔尺寸完全匹配对应车型的转向节轴头参数，确保装车时可以实现精准同轴定位，

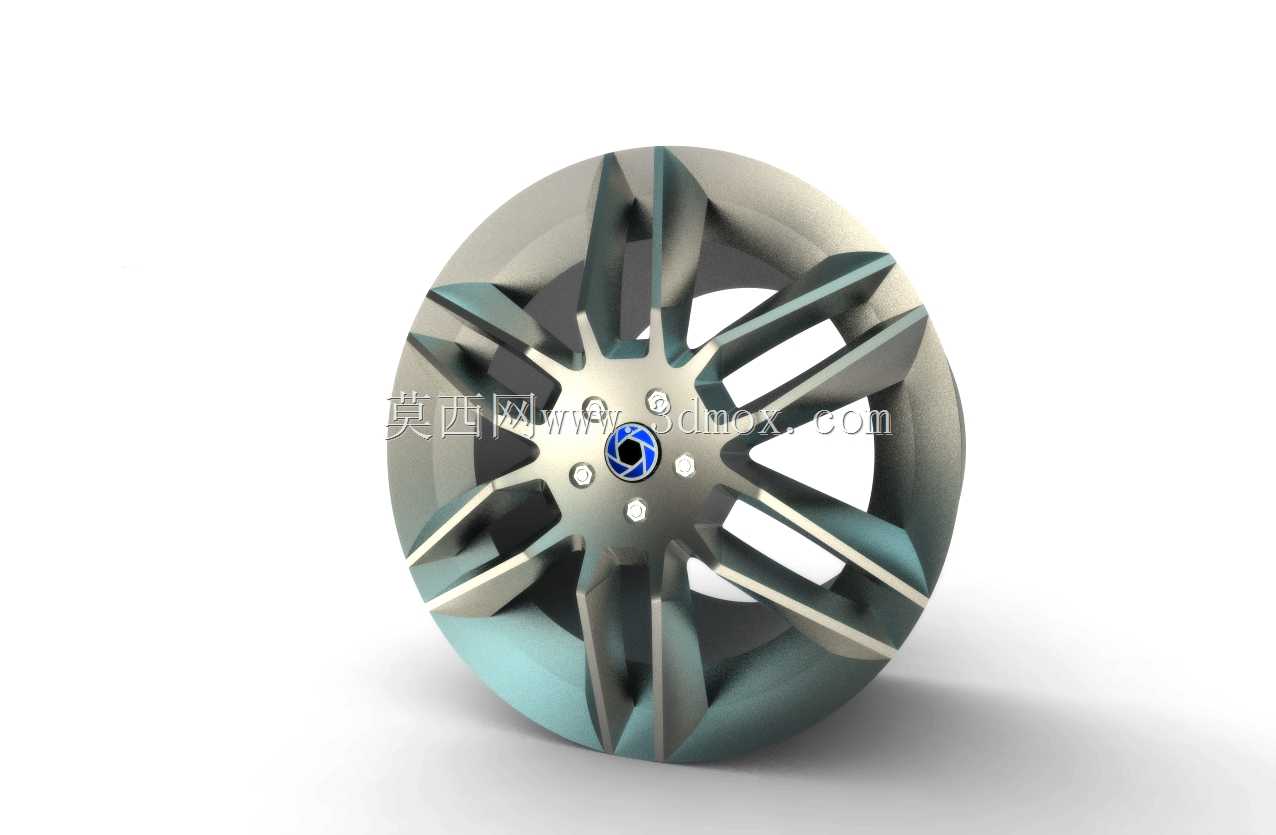

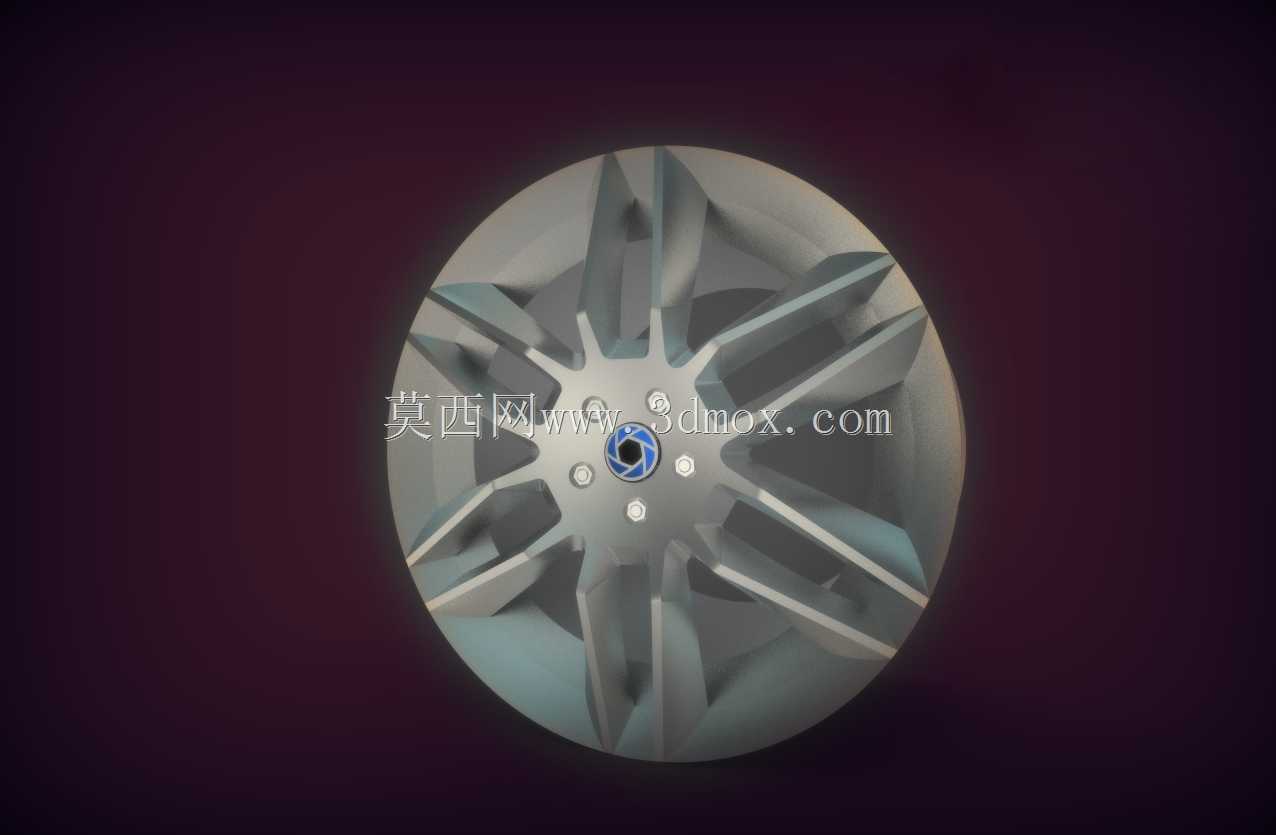

　　避免高速行驶时出现轮端抖动的问题；轮辋的宽度、直径参数适配常规规格的民用子午线轮胎，胎圈座的轮廓尺寸严格遵循行业通用标准，保证轮胎安装后密封可靠，不会出现慢漏气、胎圈移位的故障。轮辐的造型采用分叉式多辐条设计，每根主辐条在靠近轮辋的位置拆分出两个支脚与轮辋内壁连接，这种结构一方面可以在同等材料用量下提升轮辐的整体抗弯扭刚度，分散路面冲击带来的局部应力，避免经过坑洼路面时轮辐出现应力集中导致的开裂变形；另一方面错落的辐条布局可以形成差异化的视觉效果，满足车辆外观改装、原厂运动版车型的造型需求。在结构细节处理上，轮心安装面做了平整化加工设计，与轴头贴合的平面预留了足够的接触面积，保证螺栓锁紧后压紧力均匀分布，

　　不会出现局部压痕或者锁紧力不足的问题；每根辐条的背面都做了等强度的壁厚渐变处理，靠近轮心的位置壁厚更大，向轮辋延伸的过程中逐步调整壁厚，在保证结构强度满足垂直冲击、侧向过弯、急加速急减速等工况载荷要求的前提下，尽可能降低轮毂的整体重量，减少簧下质量，提升悬架系统的响应速度，改善车辆的操控表现。轮辋部分的结构设计兼顾了轮胎安装的便利性与使用可靠性，轮缘位置做了加厚处理，应对路边停车时可能出现的胎侧剐蹭、路肩冲击，避免轮缘变形导致轮胎密封失效；气门嘴的安装孔位设置在两根辐条之间的空隙位置，既方便后续充气时的操作，也避免气门嘴与辐条、刹车卡钳出现运动干涉。在建模过程中，所有的过渡位置都采用了圆角处理，消除尖锐的棱角带来的应力集中点，

　　尤其是辐条与轮辋、辐条与轮心安装座的连接位置，圆角半径根据局部应力的分布情况做了匹配调整，确保在承受极限载荷时，应力可以均匀分散到整个结构上，不会出现局部应力超过材料屈服强度的情况。从实际使用的角度出发，这类轮毂的结构设计还需要考虑动平衡的校准需求，轮辋的内外侧边缘都预留了平衡块的安装位置，不管是采用粘贴式平衡块还是卡扣式平衡块，都可以找到合适的安装位置，保证轮胎装配完成后整体动平衡量控制在合理范围内，避免高速行驶时方向盘抖动、轮胎异常磨损的问题。另外，辐条的镂空尺寸经过反复校核，确保在安装对应尺寸的刹车卡钳时，辐条内壁与卡钳本体之间预留足够的安全间隙，即使在转向、悬架压缩到极限行程的情况下，也不会出现轮毂与卡钳剐蹭的故障。整个轮毂的外形曲面采用连续顺滑的过渡设计，没有突兀的折角，一方面可以降低行驶过程中的风阻，另一方面也方便后续的表面处理工序，不管是做涂装、抛光还是电镀处理，都可以获得均匀的表面效果，同时日常使用时也更容易清理附着在轮毂上的刹车粉、泥污，降低用户的日常维护难度。
