V8发动机检修用引擎起重吊机设计

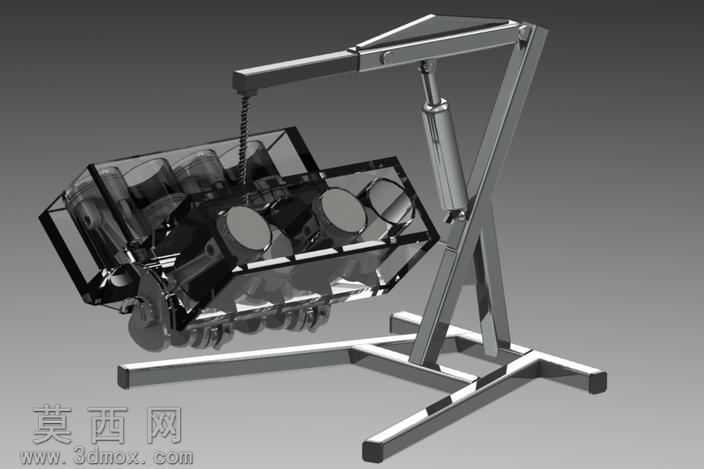

本模型为汽修场景专用的引擎起重吊机三维设计，采用SolidWorks完成全参数化建模，整体遵循汽修作业的空间适配需求与承重逻辑开展设计。建模阶段先完成底部十字形支撑底座的结构搭建，底座采用方管型材拼接的结构形式，通过拉伸、切除特征完成型材接口的精准匹配，同时在底座支脚末端添加防滑脚垫的装配特征，保障作业过程中的设备稳定性。主体支撑臂采用剪叉式折叠结构搭配液压顶升部件，建模时对铰接位置的销轴、轴套配合公差做了参数化约束，可通过调整参数模拟吊臂的升降、角度调节动作，还原真实设备的运动逻辑。起重端的吊钩链条采用链节阵列装配的方式完成建模，每节链环都保留独立的实体特征，可模拟链条随吊重摆动的自然状态。渲染阶段采用金属材质为主的材质方案，支撑框架赋予磨砂不锈钢材质，调整反射粗糙度参数还原工业金属的哑光质感，液压油缸部件赋予亮面镀铬材质，通过高反射参数突出油缸的精密加工质感，被起吊的V8发动机模型采用透明外壳搭配内部金属构件的材质组合，既展示发动机的内部结构，也通过材质对比突出吊机的承载作业状态。设计过程中重点考量了吊机的承重受力分布，将液压支撑点设置在吊臂受力弯矩最大的位置，同时优化了折叠结构的收纳尺寸，确保设备在非作业状态可折叠收纳减少空间占用，底座的支撑跨度经过参数校核，可在起吊大重量V8发动机时保持重心稳定，避免侧翻风险。整体模型保留了完整的装配约束关系，所有部件均可实现独立拆解，可用于汽修设备的结构展示、作业原理演示，也可作为同类起重吊具设计的参考原型，模型的结构细节完全贴合真实汽修引擎吊机的生产制造标准，各铰接点的活动范围、液压杆的伸缩行程都按照真实产品的参数进行设定，确保模拟动作的真实性与合理性。
