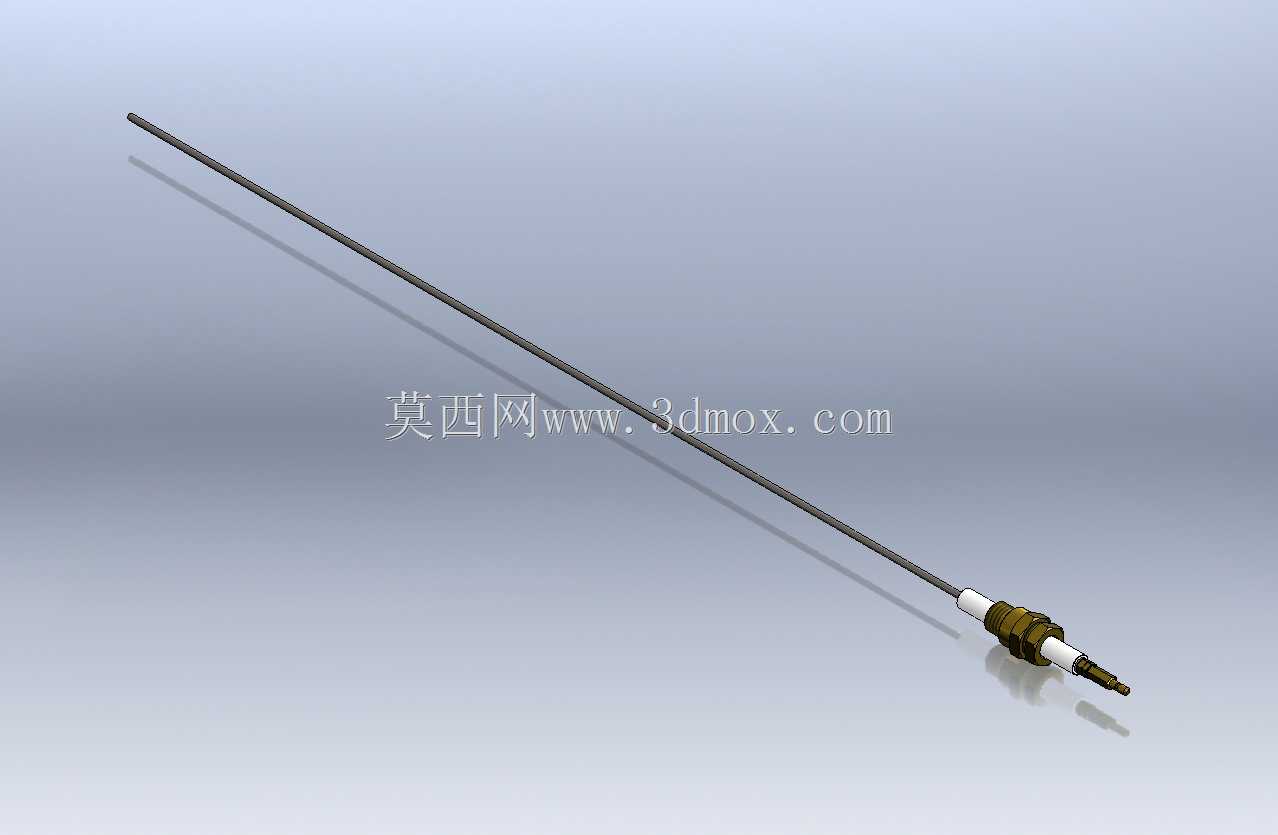

工业燃烧设备用火焰检测点火电极结构

　　在工业燃烧控制系统的现场部署场景里，这类长杆式点火电极同时承担点火触发与火焰存在状态检测的双重功能，是燃气锅炉、工业焚烧炉、直燃式加热设备、商用燃烧器安全运行的核心配套元件。从结构设计逻辑来看，长探杆采用耐高温抗氧化的合金材质加工，整体为细长直杆形态，探杆长度根据不同燃烧腔体的纵深匹配设计，可穿过炉壁保温层直接伸入燃烧反应区域，探杆端部的放电尖端对准燃气喷出的混合区，确保点火时高压脉冲能顺利击穿空气引燃混合气，同时探杆本体的金属材质可作为火焰离子检测的导电电极，利用火焰的离子导电特性实时反馈燃烧状态，一旦火焰意外熄灭，控制系统可在毫秒级切断燃气供给，避免可燃气体积聚引发爆燃风险。杆体与安装基座的衔接部位采用多层密封结构，

　　基座上设置有外螺纹安装段与六角拧动面，适配炉壁上的标准安装孔位，安装时可通过六角部位施加扭矩将电极固定在炉壁上，螺纹配合部位搭配耐高温密封垫，既可以阻挡炉内高温烟气向外泄漏，也能隔绝外部环境的粉尘、水汽侵入电极内部接线端。基座尾部的接线端子采用陶瓷绝缘结构，陶瓷件具备优异的耐高温与绝缘性能，可承受点火时的高压脉冲电压，避免高压电与金属炉壁之间发生爬电、击穿问题，同时陶瓷材质可耐受炉壁传导过来的持续高温，长期工作在数百摄氏度的环境下不会出现绝缘性能下降、材质开裂的问题。从安装边界维度考量，这类电极的探杆直径通常控制在较小尺寸，探杆直线度公差要求严格，避免安装后探杆弯曲触碰燃烧器内部其他金属部件，造成点火短路或者检测信号失真；

　　安装时探杆伸入炉膛的深度需要严格匹配设计值，过深会导致探杆长期处于高温火焰核心区加速材质氧化损耗，过浅则会导致点火距离过大无法顺利引燃混合气，同时检测端无法接触火焰离子区导致检测信号失效。在实际设备运维过程中，这类电极的探杆表面如果积碳或者附着燃烧产生的粉尘杂质，会导致点火能量衰减、检测信号阻值异常，因此结构设计上探杆表面做了光滑处理，减少杂质附着的概率，同时长杆结构无需拆解炉体整体结构，仅需从外部拧下固定螺母即可抽出电极进行清洁或更换，大幅降低现场运维的工作量。不同于普通的单一功能点火针，这款集成检测功能的电极将点火与火焰检测功能整合在单一部件上，减少了燃烧器炉壁上的开孔数量，降低了炉壁密封失效的风险，

　　同时简化了燃烧器头部的结构布局，让燃气与空气的混合流道设计更加顺畅，不会因为多部件布置干扰气流场分布。在不同功率等级的燃烧设备上，仅需要调整探杆长度、基座螺纹规格即可适配不同的安装需求，核心的绝缘密封结构、放电尖端结构、检测导电逻辑均可通用，具备较强的场景适配性。
