带弹簧减震重载万向脚轮结构设计

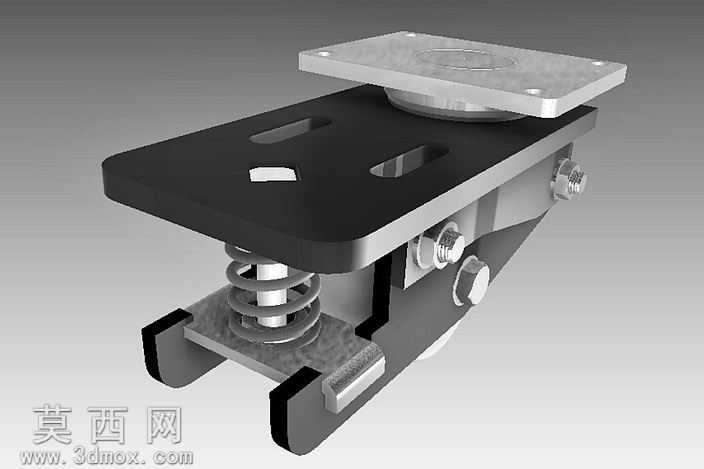

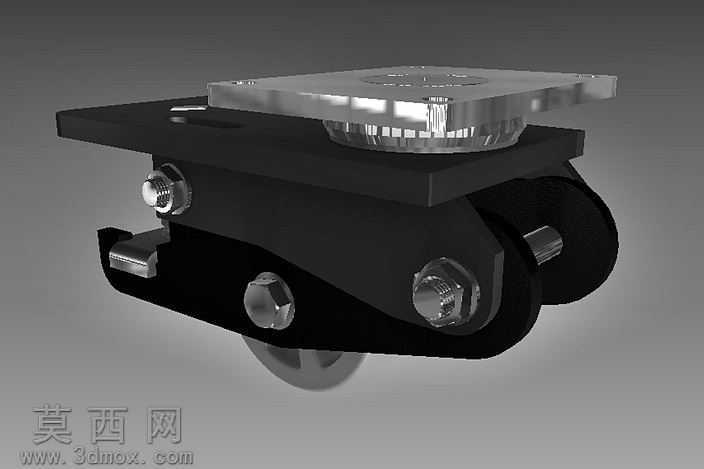

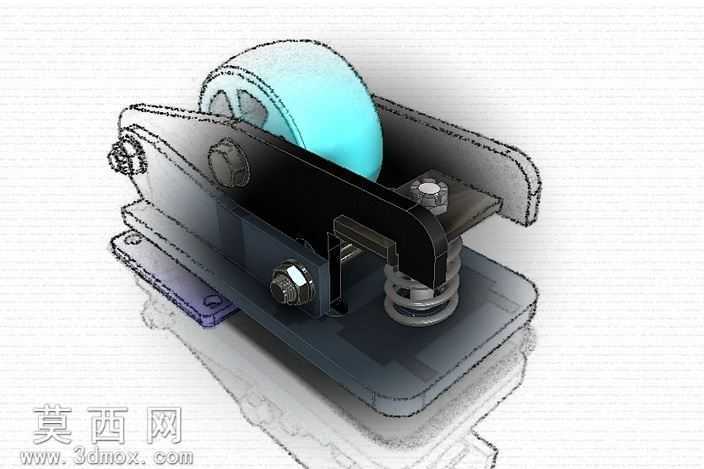

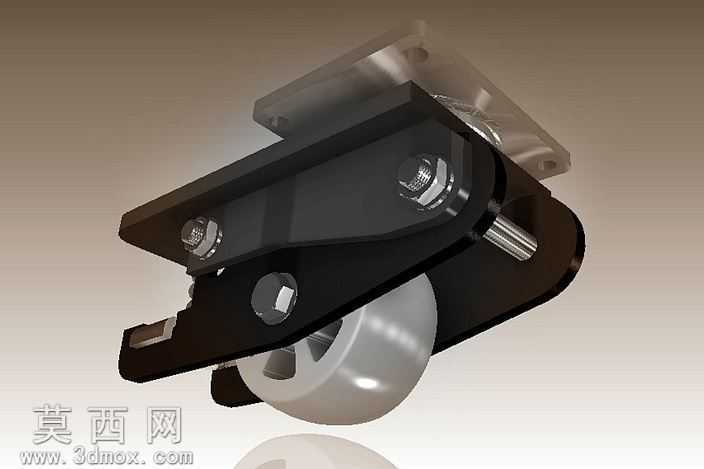

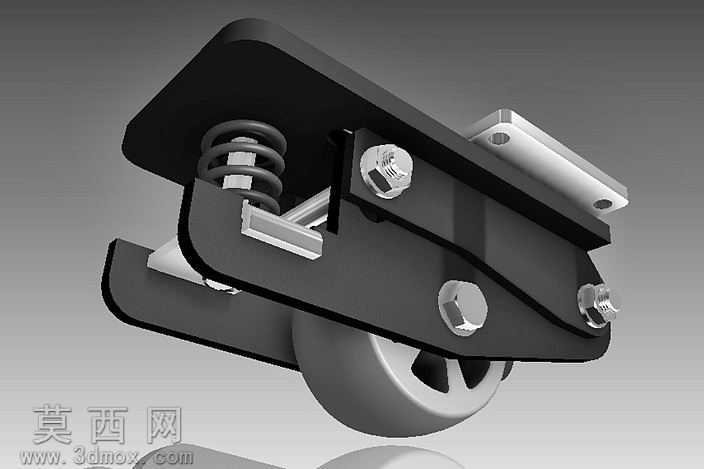

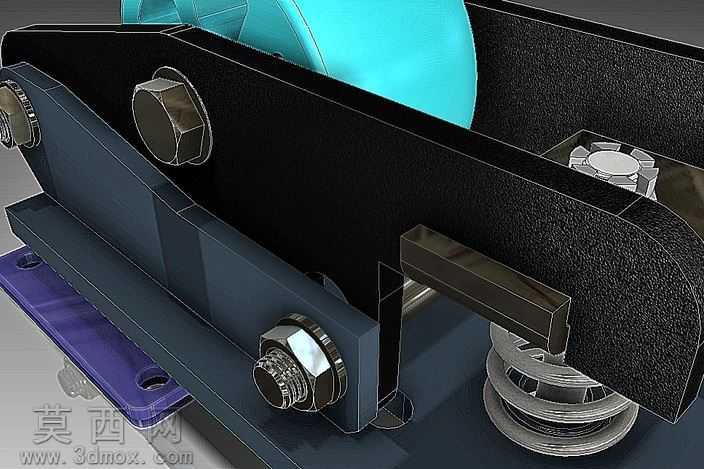

本作品为带弹簧减震结构的重载型万向脚轮三维模型，建模过程严格遵循工业脚轮的实际生产尺寸规范，采用自顶向下的装配设计思路完成全零件建模与整体装配。建模阶段首先完成顶部安装法兰板的结构绘制，法兰板预留标准安装孔位，适配仓储货架、工具车、焊接工装台等常见设备的底部安装尺寸，法兰板与下方回转支承结构做同轴配合，保证脚轮可实现360度水平方向回转，回转部位预留合理的装配间隙，还原真实产品的转动顺滑度。主体支架部分采用加厚钢板折弯成型的结构设计，建模时还原了支架上的减重开槽、螺栓安装孔位等细节，支架侧边设置调节螺栓结构，可用于调整弹簧预紧力，适配不同载重场景的减震需求。减震系统采用圆柱螺旋压缩弹簧作为核心弹性元件，建模时严格按照弹簧的线径、节距、有效圈数等参数绘制螺旋实体，弹簧上下端设置定位导柱与安装座，避免弹簧在受压过程中出现偏移脱出的问题，弹簧材质设定为弹簧钢，表面做镀锌防锈处理的材质效果。滚轮部分采用高耐磨聚氨酯包胶结构，滚轮内圈设置金属轮毂与轴承安装位，滚轮支架底部设置防脱落卡扣结构，保证滚轮在长期重载使用过程中不会松脱。渲染阶段针对不同零件赋予对应材质：顶部法兰与金属支架赋予哑光发黑的钢材材质，表面做细微的磨砂颗粒质感还原金属冲压件的真实表面效果；弹簧赋予亮面镀锌金属材质，体现金属反光特性；滚轮包胶部分赋予深黑色哑光聚氨酯材质，表现橡胶类材质的柔和漫反射效果；螺栓、调节旋钮等标准件赋予亮面镀铬金属材质，突出机加工零件的光洁质感。整体模型装配完成后做全局干涉检查，确保所有活动部件在转动、减震压缩过程中无结构干涉，完整还原了重载减震脚轮的内部结构与工作原理，可用于机械设备移动部件的结构参考、产品选型展示以及相关教学演示使用。
