风机涡轮叶片结构三维设计作品

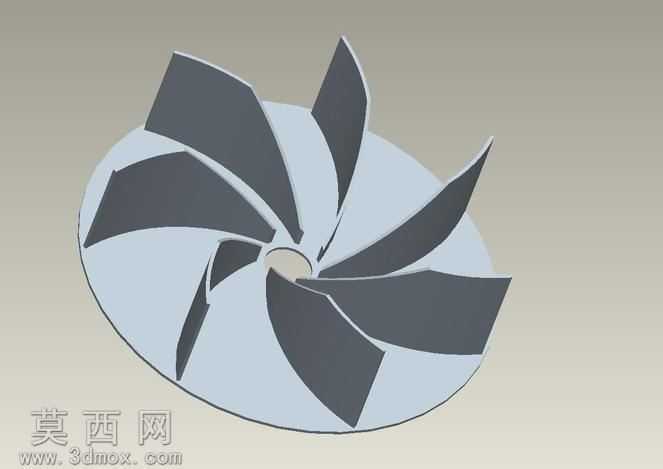

本作品为风机配套的涡轮叶片整体结构三维建模成果，建模过程中优先围绕流体机械的气动性能需求展开结构设计，首先确定轮盘的基准尺寸与中心安装孔的配合公差，中心孔采用标准通孔结构，可适配常规风机主轴的安装定位需求，保证装配后的同轴度符合转动部件的运行要求。叶片部分采用空间扭曲曲面造型，每片叶片的前缘与后缘均做了顺滑的曲率过渡处理，从叶根到叶顶的扭转角度经过梯度优化，既能够保证气流进入叶道时的顺畅性，减少进气端的湍流损耗，也能在叶片转动过程中更高效地完成气流能量的传递，匹配风机的风压、风量输出需求。建模时对叶片与轮盘的连接位置做了加厚过渡处理，避免应力集中问题，提升部件整体的结构强度，降低长期高速转动下出现结构疲劳损坏的概率。材质渲染阶段，轮盘部分采用哑光浅灰金属质感，模拟铸铝基材的表面处理效果，叶片部分采用深灰哑光质感，区分不同结构区域的视觉层次，渲染时添加了柔和的环境漫反射光源，清晰呈现叶片曲面的扭转弧度与各结构的衔接细节，无过度曝光或结构遮挡问题。整体模型的结构逻辑清晰，所有曲面均做了连续性检查，不存在破面、重叠面等建模缺陷，各叶片沿轮盘周向均匀分布，角度偏差控制在合理范围内，完全符合转动部件的动平衡基础设计要求，可用于风机结构的原理展示、性能仿真参考或者相关教学场景的演示使用，能够直观呈现涡轮叶片的空间结构特征与装配关系。
