可转位面铣加工刀盘三维结构设计

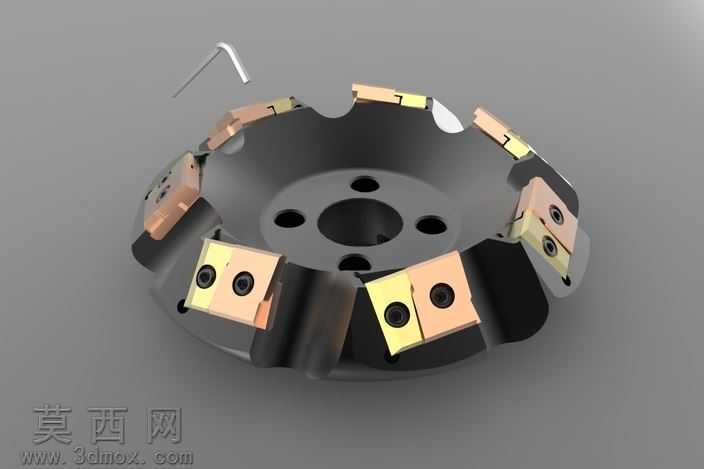

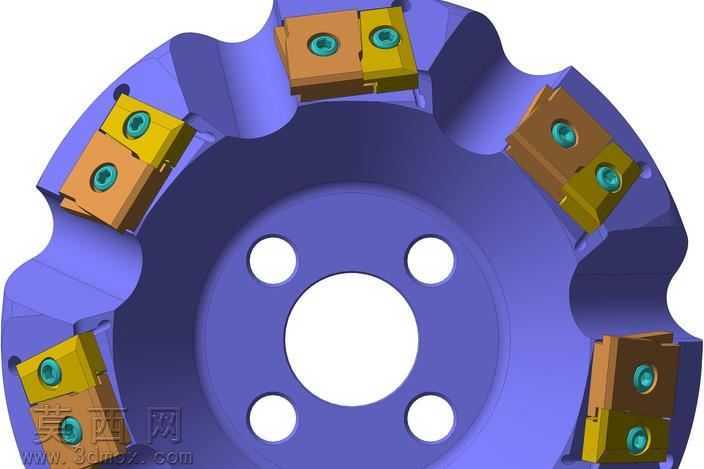

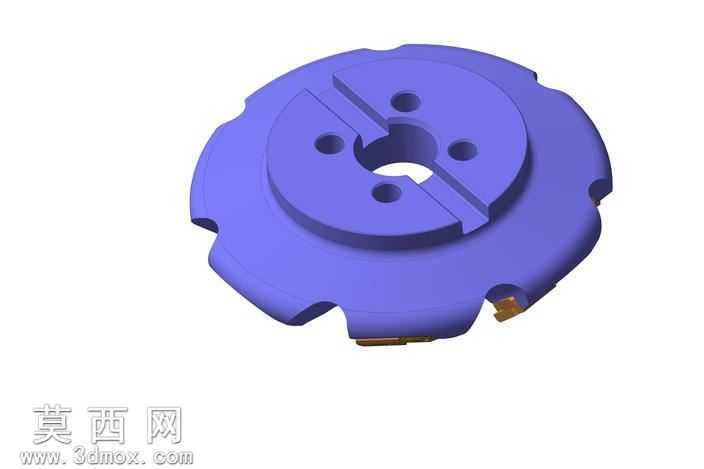

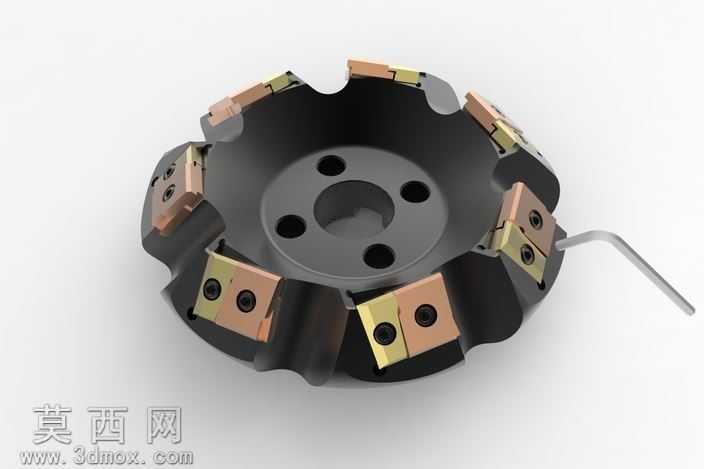

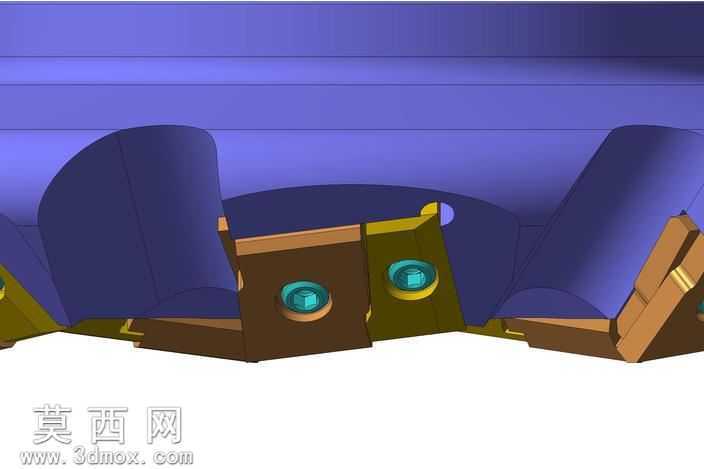

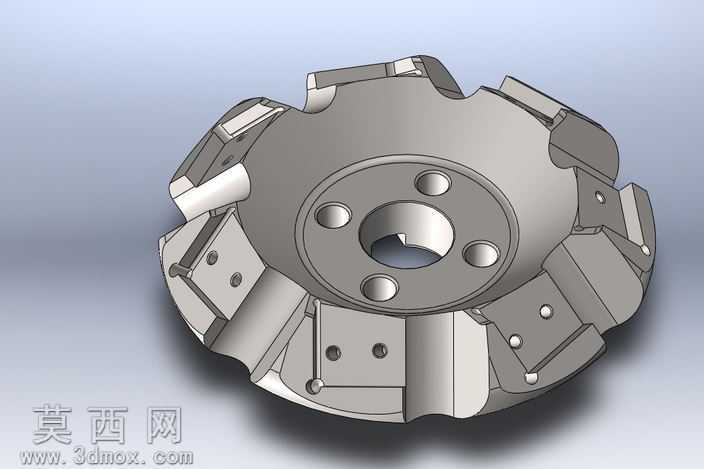

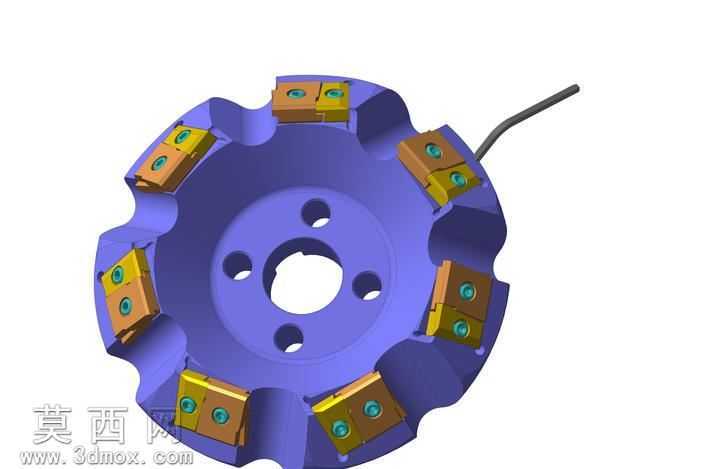

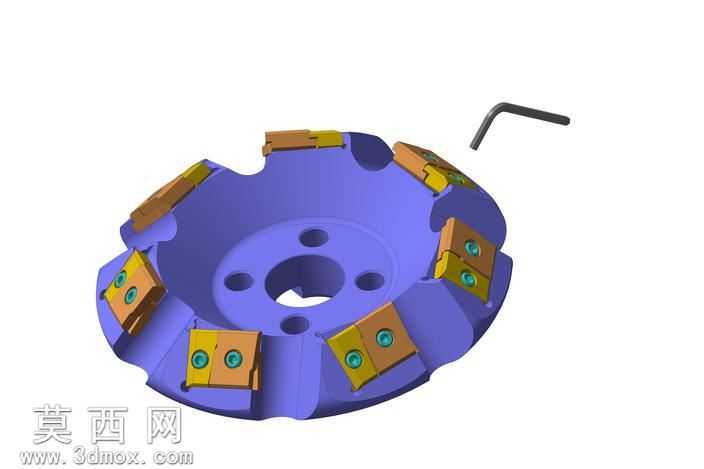

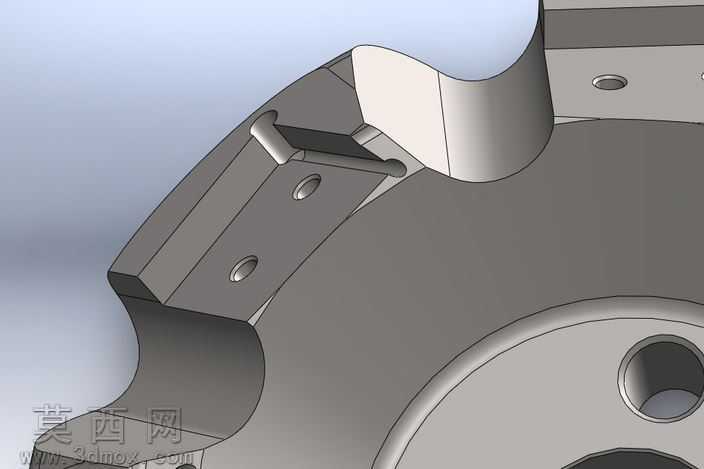

本模型为可转位面铣加工刀盘的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以刀盘基体的回转中心为基准绘制中心安装孔轮廓，通过拉伸凸台命令生成盘体基础结构，随后按照圆周均布的排布规律，在盘体外缘切削刃安装位逐一绘制刀片座的定位槽、螺纹孔特征，确保每个刀位的周向角度、轴向定位尺寸完全一致，保证刀具动平衡性能满足高速铣削要求。建模过程中对可转位硬质合金刀片、压紧螺钉、调整楔块等配套零件分别进行独立建模，通过装配约束将各零件精准装配到对应刀位，还原实际刀具的装夹逻辑，其中刀片的前角、后角切削参数完全参考金属切削加工的行业标准设置，压紧螺钉的螺纹规格、沉孔深度均符合标准紧固件的尺寸规范。渲染阶段采用金属材质组进行效果呈现，刀盘基体赋予调质合金钢材质，添加细微的磨砂纹理与氧化暗调质感，还原热处理后刀体的真实外观；可转位刀片采用硬质合金材质表现，添加涂层特有的金属光泽与细微刃口倒角效果；压紧螺钉赋予发黑处理的碳钢材质，表面添加细微的螺纹纹理与安装压痕细节；背景采用中性灰色渐变环境，搭配柔和的侧方打光，清晰呈现刀盘的立体结构、各零件的装配关系与刃口排布细节。结构设计上参考了经典肯纳金属面铣刀的成熟结构进行优化调整，刀盘直径设定为160毫米，最大切削深度为17毫米，盘体中心设置大直径安装孔用于与机床主轴连接，周围均匀分布四个定位销孔用于传递切削扭矩，刀位采用错齿排布方式，有效降低铣削过程中的切削冲击，刀片采用楔块压紧结构，无需拆卸整个刀盘即可快速更换磨损刀片，大幅提升加工换刀效率。设计过程中重点考量了刀体的排屑空间，在相邻刀位之间预留足够的排屑通道，避免铣削过程中铁屑堆积刮伤已加工表面，同时对刀体的壁厚、安装孔位的加强结构进行了优化，在保证刀体整体刚性的前提下尽可能降低刀体重量，减少主轴负载。
