成型机用曲柄滑块式快速返回机构

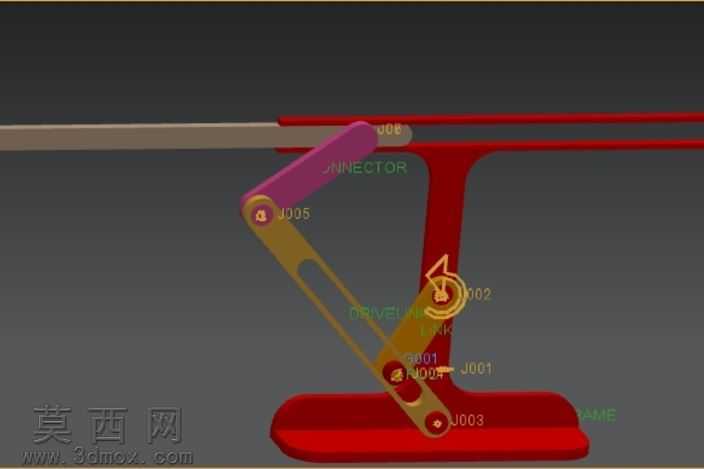

本作品为应用于成型机设备的快速返回传动机构三维模型，采用NX软件完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配约束逻辑，对每一处铰接副、运动构件的尺寸公差进行了合理预留，确保模型可直接导入运动仿真模块验证运行逻辑。模型整体采用红、金、紫三色区分不同功能构件：底部红色安装基座为整个机构提供稳定的支撑基准，表面做了哑光磨砂材质处理，模拟铸铁机座的真实质感，基座上的铰接安装孔位做了倒角细节处理，避免应力集中的设计细节在模型中完整还原；金色构件为机构的传动曲柄与摆臂，采用金属抛光材质渲染，清晰呈现构件的轮廓形态与铰接点位置，摆臂上的长条形滑槽做了光滑面处理，还原滑动副的运动接触面特征；紫色构件为执行端连杆，连接摆臂与上部的水平滑动执行杆，上部水平滑杆模拟成型机的工作执行端，做了浅棕色哑光材质处理，区分固定导轨与运动杆件的结构差异。设计思路围绕快速返回机构的核心运动特性展开，通过偏置曲柄连杆的结构设计，实现工作行程慢速进给、回程快速复位的运动效果，匹配成型机加工过程中工作阶段需要稳定进给、空回程阶段需要缩短耗时提升效率的实际工况需求。建模过程中对所有铰接位置的转动副、滑杆与导轨之间的移动副都添加了正确的装配约束，可直接用于运动仿真演示，直观展示机构在一个运动周期内的位移、速度变化规律，验证快速返回特性的实现效果。模型同时导出了STEP/IGES通用中间格式，可兼容多款主流三维设计软件打开编辑，渲染效果图清晰标注了各铰接点的位置编号，方便使用者快速理解机构的组成逻辑与运动传递路径，可作为机械原理教学演示案例、成型机设备改造设计的参考结构使用，构件之间无干涉问题，结构设计合理，完全符合实际机械加工的工艺要求。
