多臂铰接式连接固定支架结构设计

　　这类多臂铰接式连接支架，常应用在需要多向联动传力的机械结构节点中，比如户外高压隔离开关的传动联动部位、小型工程机械的操作连杆组衔接处，还有部分自动化生产线的工位摆臂连接节点，核心作用是在单一固定基座上同步衔接多根运动杆件，实现不同方向的力传递与动作同步，避免多个独立支座带来的安装累计误差，也能缩减整体安装占用的空间。从结构设计逻辑来看，整体采用一体化铸造成型后做机加工的工艺路线，主体基座部分做了三角加强筋布局，筋板厚度根据受力路径做渐变处理，主受力方向的筋板厚度比侧向辅助筋厚2毫米左右，既保证了铰接部位的刚性，不会在反复交变受力下出现基座形变，又尽可能控制了整体自重，实际称重不到500克，对于手动操作或者小功率驱动的传动系统来说，

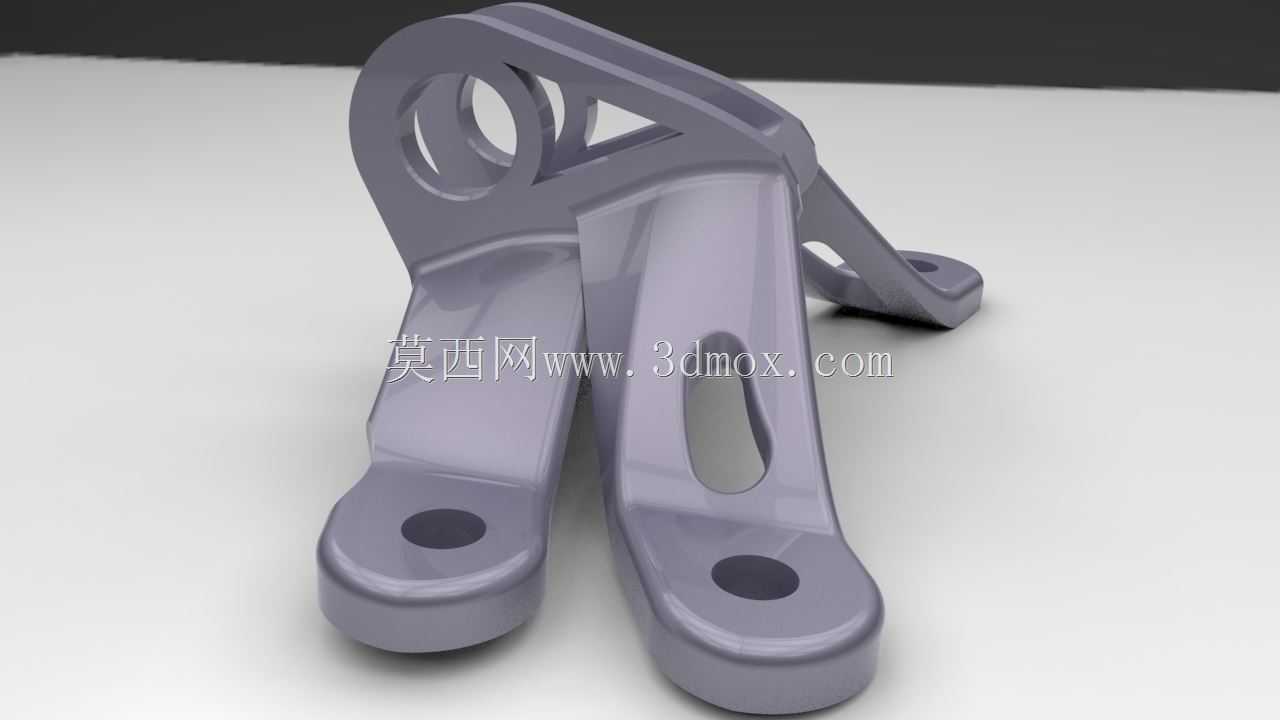

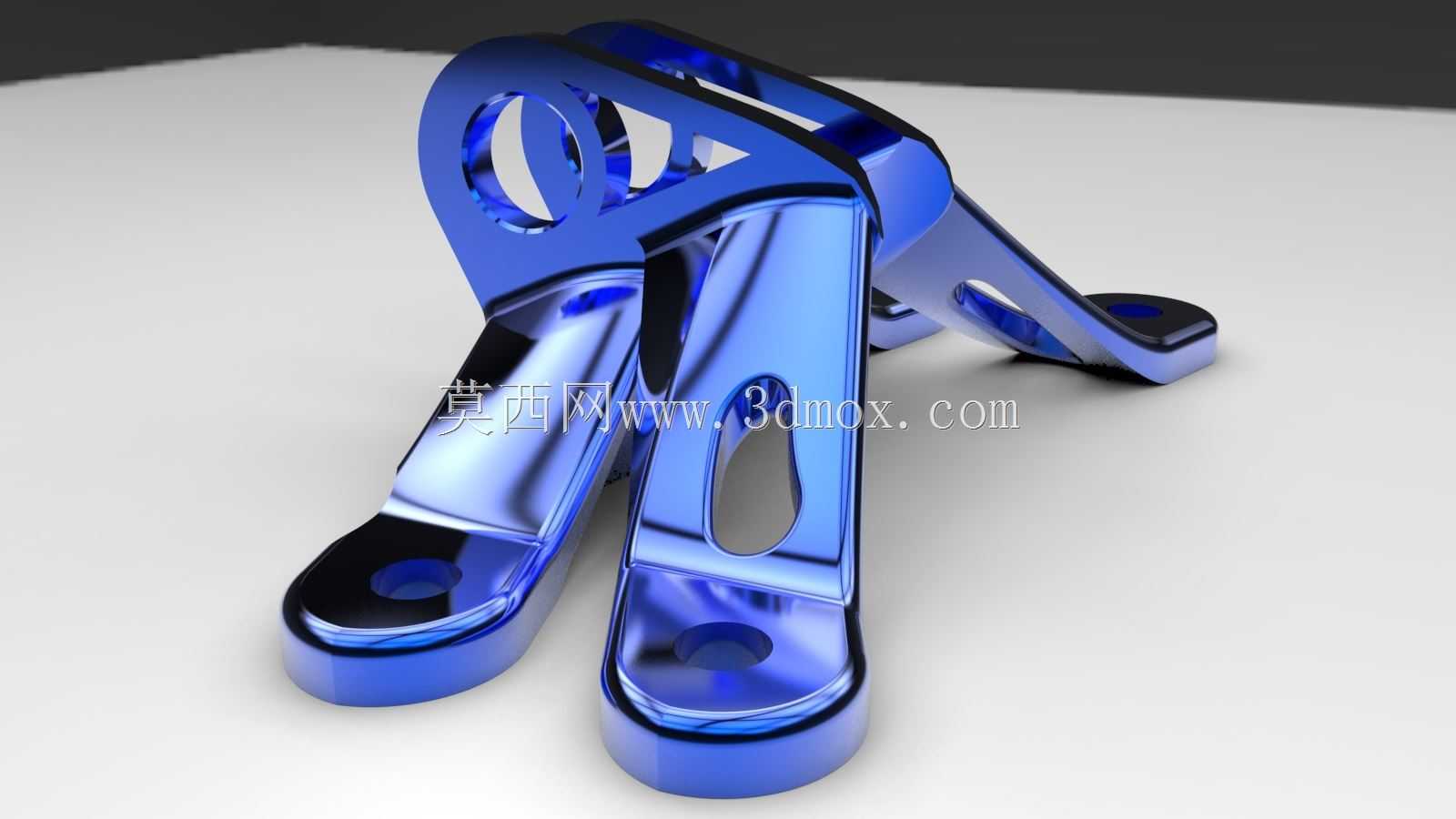

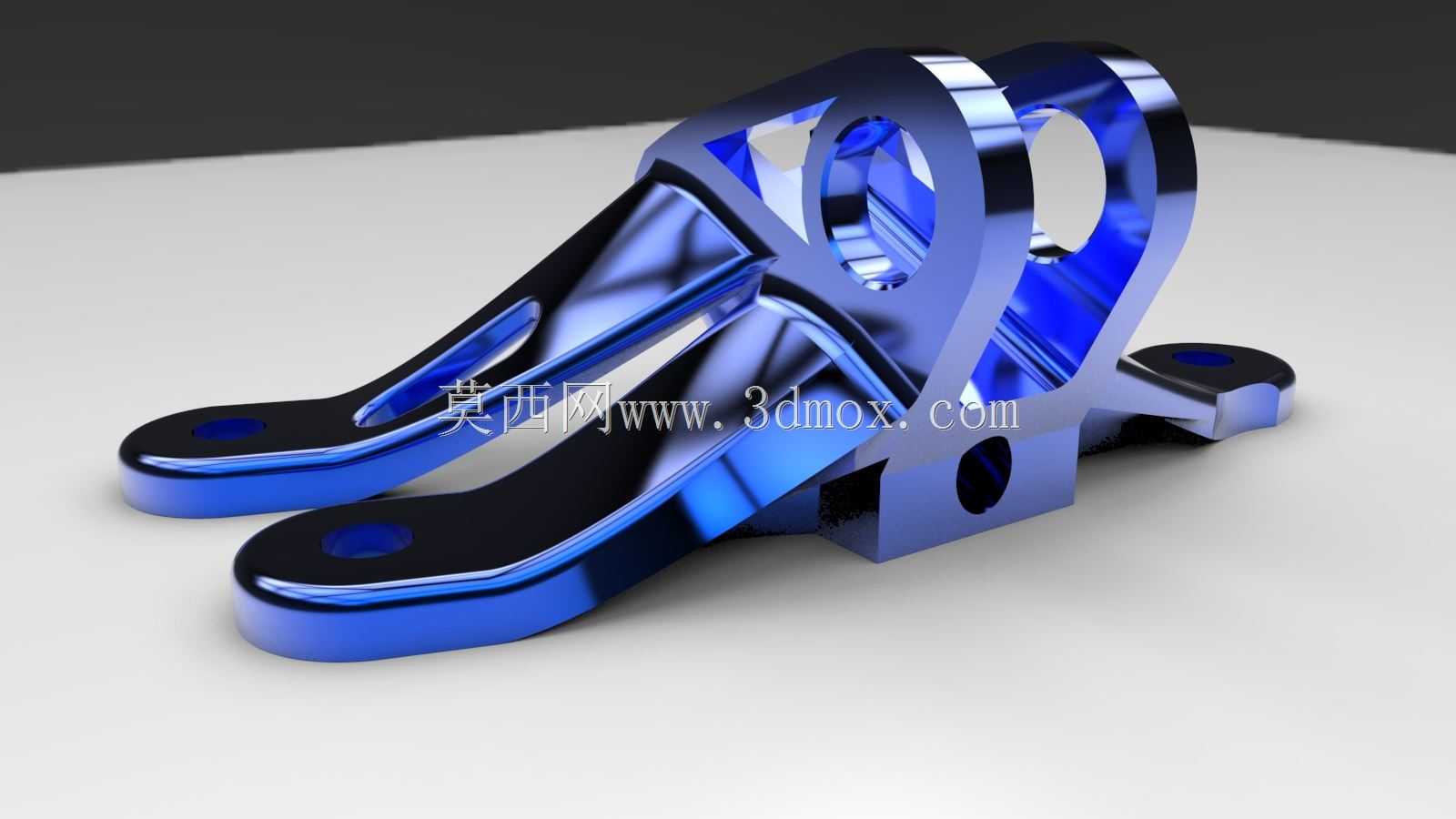

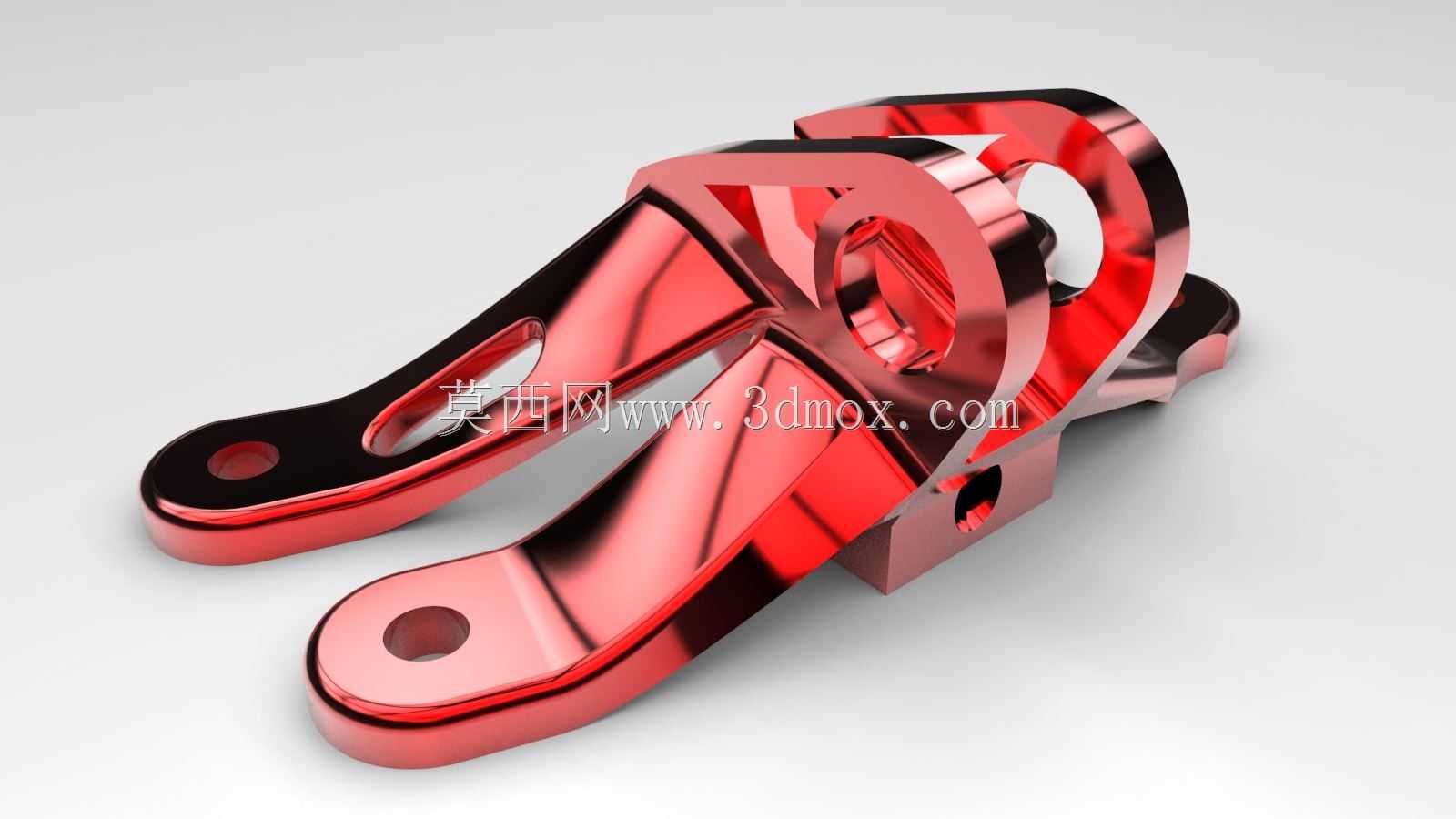

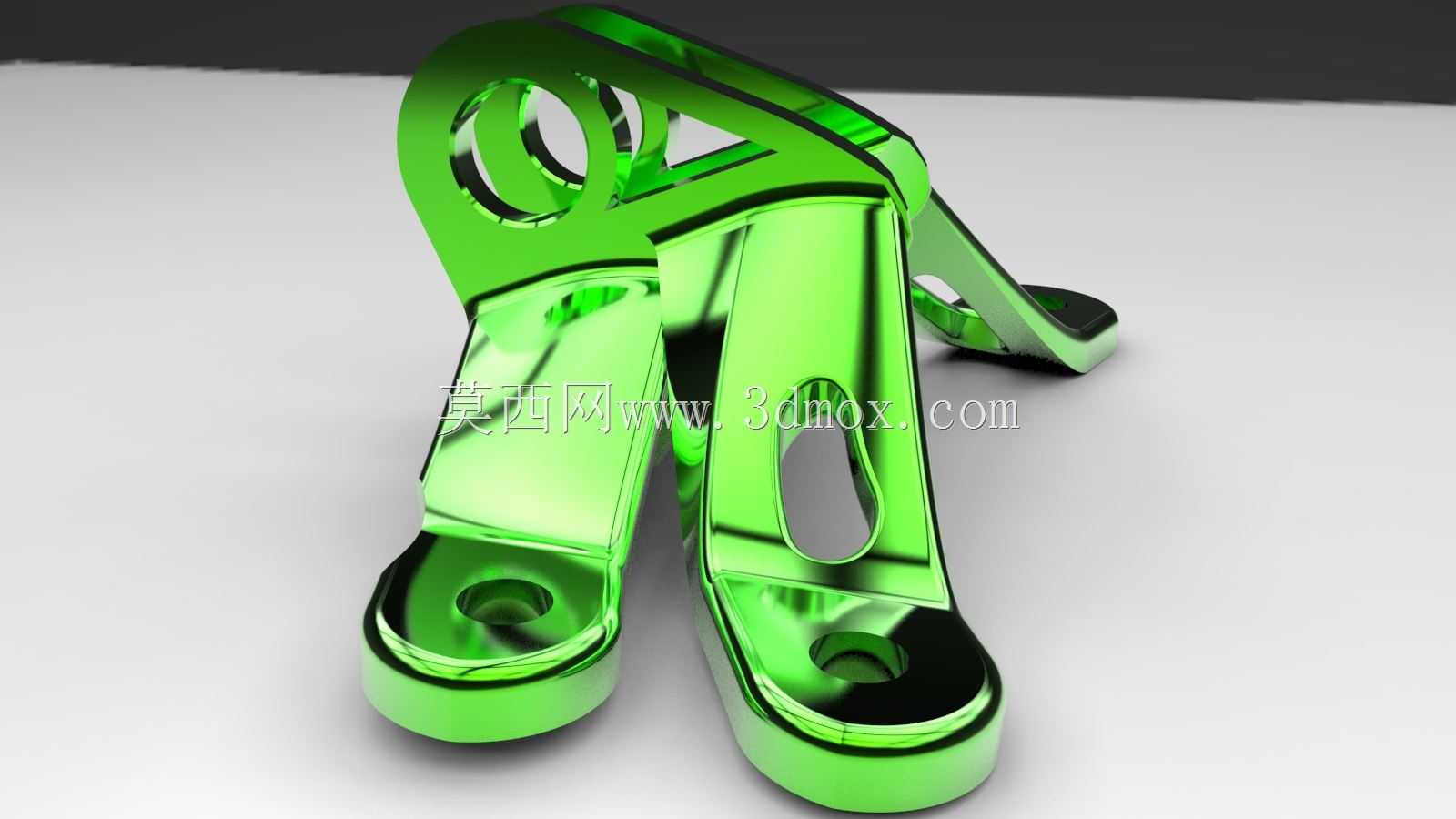

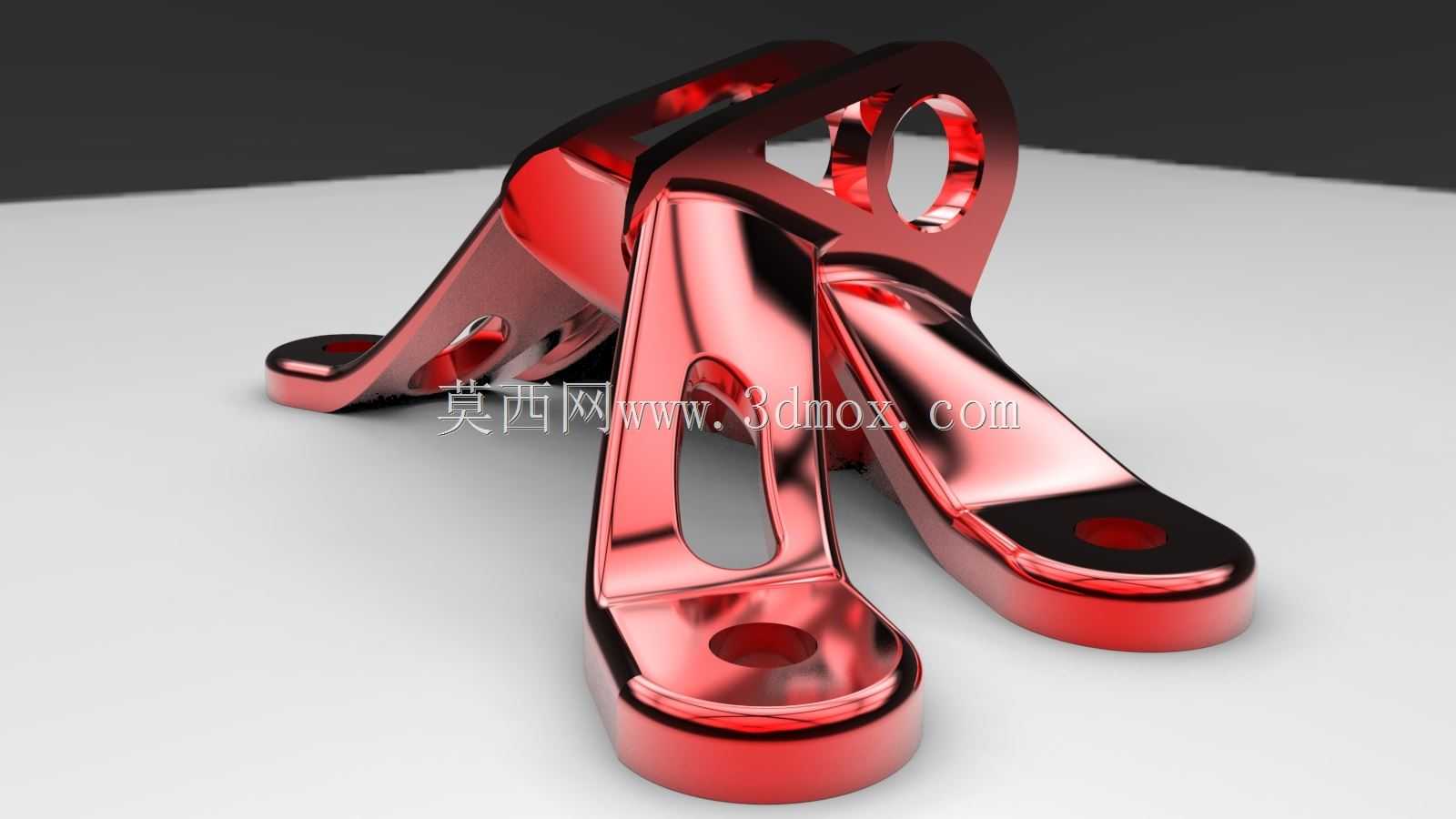

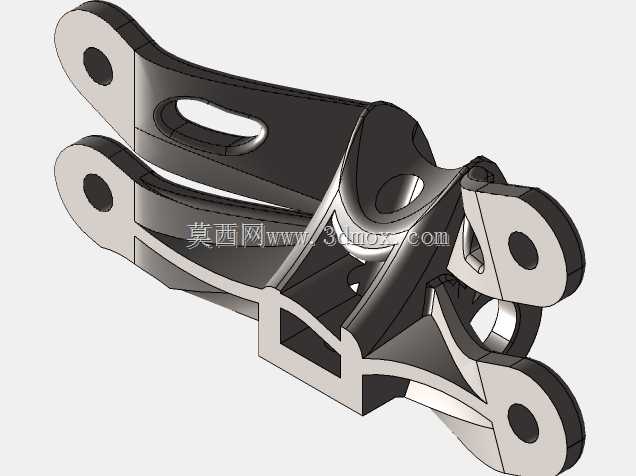

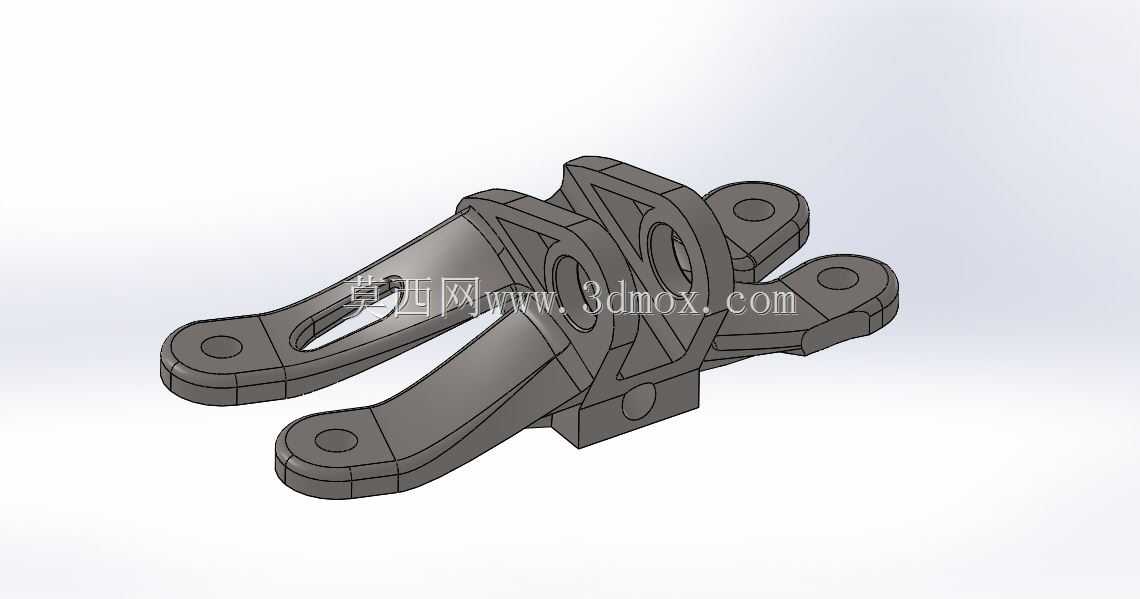

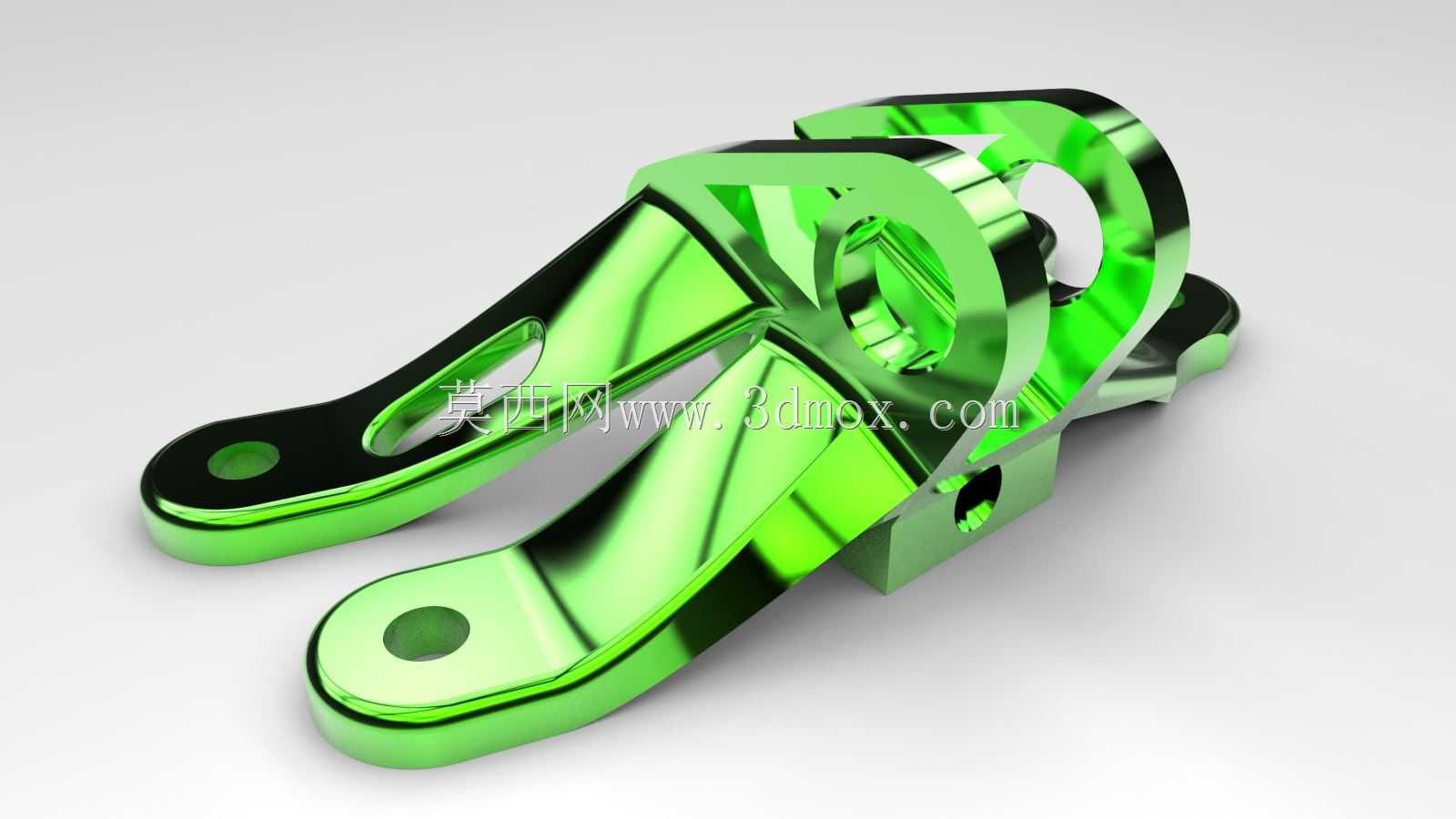

　　不会给驱动端带来额外的负载负担。三个向外延伸的臂端都设计了同轴的铰接安装孔，孔位端面做了1.5毫米深度的沉台，用来容纳铰接轴的轴肩或者耐磨衬套的翻边，避免衬套在反复转动过程中出现轴向窜动，臂身部分做了长圆形的减重槽，槽边做了R2的圆角过渡，避免应力集中在槽口位置出现疲劳断裂，每个臂的长度根据对应联动杆件的运动行程做了差异化设计，最长的臂对应行程最大的驱动连杆，稍短的两个臂分别对应锁止定位和辅助联动的杆件，三个臂的空间夹角经过运动仿真校核，在整个动作行程内不会出现杆件干涉的情况。安装边界方面，基座底部设置了一个定位凸台，凸台直径比安装座的定位孔小0.2毫米，安装时可以快速嵌入定位，不需要反复调整孔位对齐，基座上的主固定孔采用通孔设计，

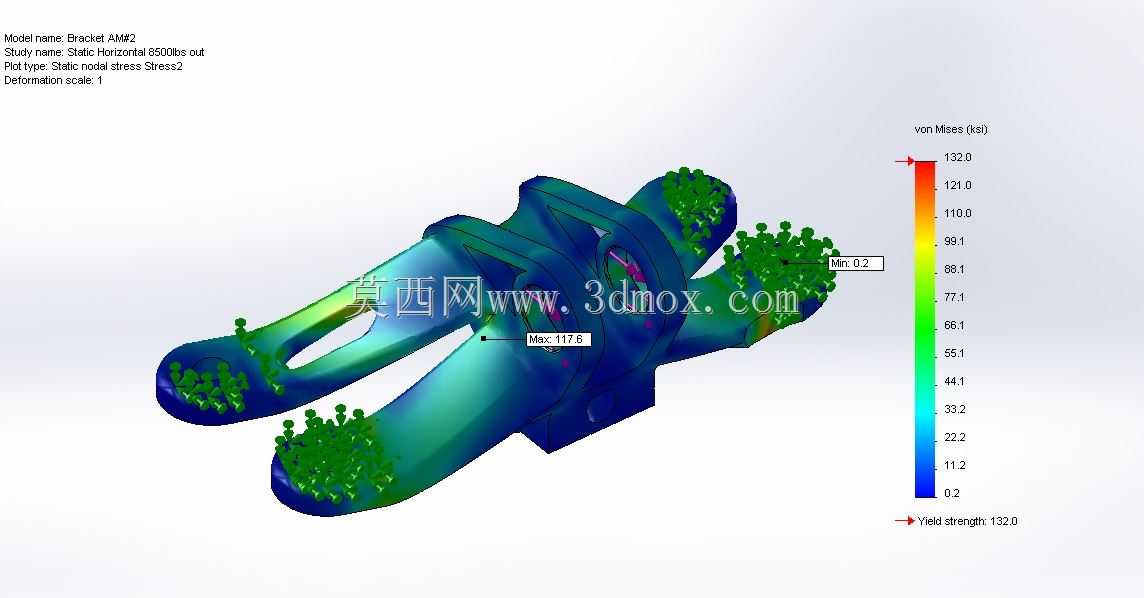

　　适配M8的内六角固定螺栓，三个臂端的铰接孔统一适配直径6毫米的铰接销轴，孔的内壁粗糙度要求达到Ra1.6，保证和耐磨衬套配合后转动顺畅，不会出现卡滞。实际应用中，这类支架需要承受反复的摆动力矩，所以材质选用常用的铸钢ZG310-570，表面做发黑处理提升防锈能力，铰接孔内装配铜基石墨耐磨衬套，不需要频繁加注润滑油就能满足长期往复转动的使用需求，在做三维建模的时候，需要重点校核三个臂端铰接孔的空间位置度，位置度公差控制在0.1毫米以内，否则安装后会出现连杆别劲、动作卡滞的问题，加强筋的布局要顺着主受力方向延伸，不要出现筋板断开或者受力方向垂直于筋板的情况，避免受力时筋板根部出现应力集中断裂。另外在设计臂身的减重槽时，

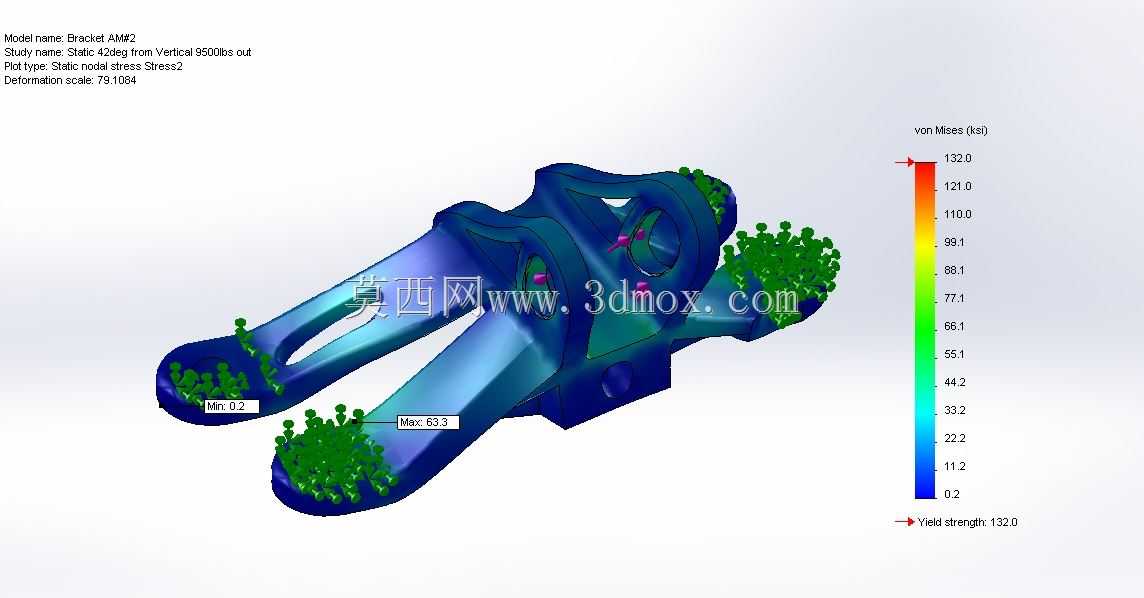

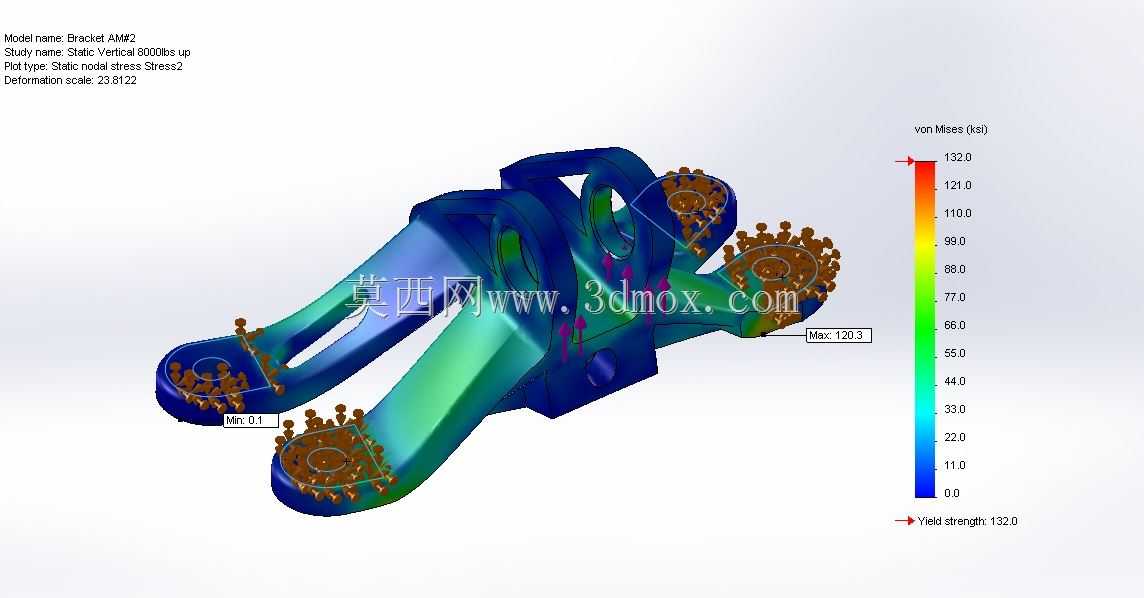

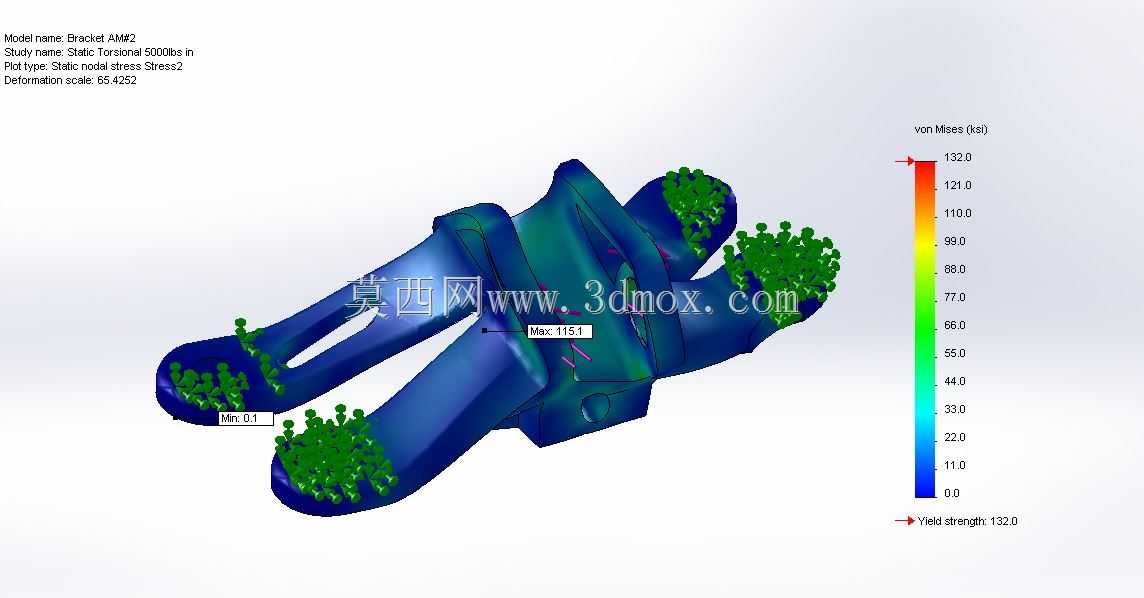

　　不能为了过度减重把槽开得太深，要保证臂身的截面抗弯模量满足受力要求，按照常规1000N的摆动力计算，臂身的最大形变不能超过0.05毫米，否则会影响整个传动机构的动作精度，尤其是在电气开关类的应用场景里，动作精度不够会导致开关分合闸不到位，引发电气故障。支架的所有外露棱边都做了R1的倒角处理，既避免安装时划伤操作人员，也能消除加工时的毛刺，减少应力集中点，在做装配验证的时候，要先把支架固定在测试基座上，依次装入三个铰接连杆，手动摆动整个行程，检查每个铰接点的转动顺畅度，确认没有卡滞、干涉的情况后再做负载测试，反复动作1000次后检查铰接孔的磨损量和支架的形变情况，磨损量超过0.1毫米就需要调整衬套配合间隙或者更换衬套材质，支架出现永久形变就需要优化筋板布局或者调整臂身截面厚度。
