1000W功率12V输入车载逆变器结构设计

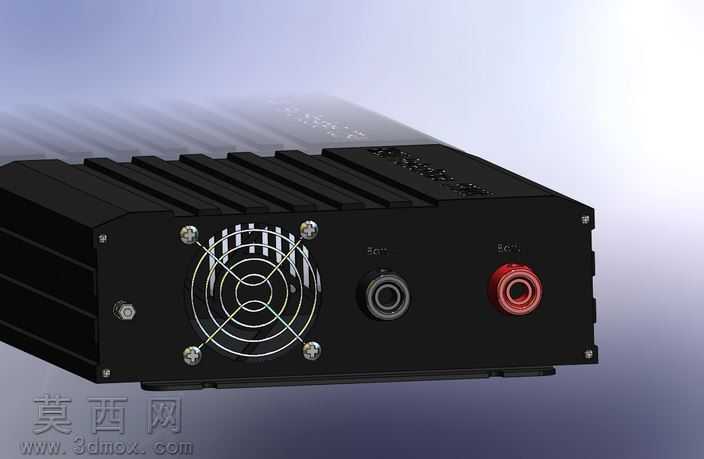

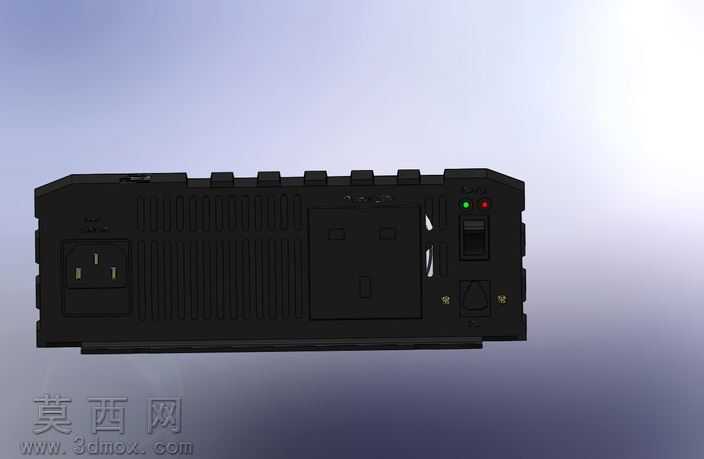

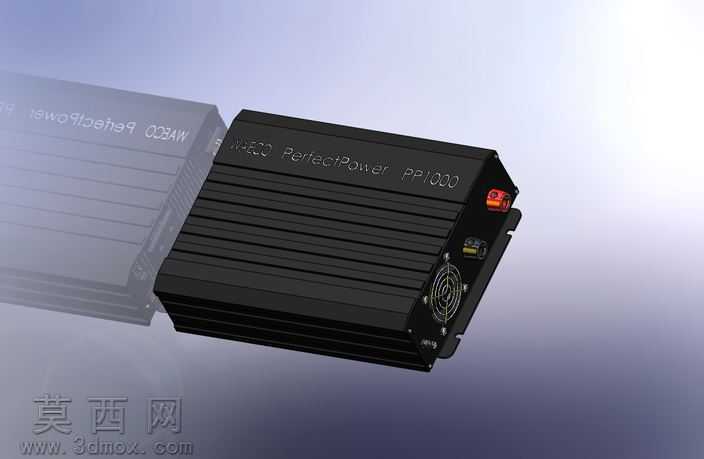

本作品为1000W额定功率、12V直流输入的逆变器三维结构设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配校验，首先围绕逆变器的功率承载需求规划整体壳体尺寸，外壳采用拉伸铝型材搭配端板封盖的结构形式，壳体表面设计连续平行的散热鳍片，通过增大与空气的接触面积提升被动散热效率，匹配1000W功率工况下功率器件的热耗散需求，建模时对鳍片的厚度、间距、高度做了参数化约束，可根据后续功率调整快速修改散热结构参数。前端面板部分做了精细化建模，左侧集成轴流散热风扇安装位，采用十字交叉的防护格栅设计，格栅通过四颗对称布置的螺丝与面板固定，既保证通风散热的气流通畅，又能避免异物侵入壳体内部触碰带电元器件；面板右侧布置两组接线端口，分别为低压直流输入端口与高压交流输出端口，端口采用不同颜色的绝缘护套做区分，红色护套对应正极输出，黑色护套对应负极输入，端口周边做了下沉式的安装定位槽，保证端口与面板装配后的同轴度与密封性。内部结构建模预留了功率主板、变压器、滤波电容、散热铝基板的安装位，所有安装柱、螺丝孔位均按照标准五金件尺寸做了配合公差设计，端板与壳体的拼接处设计了嵌入式的密封胶条槽，可提升壳体的防尘防护能力。渲染阶段采用金属材质赋予铝制壳体，还原铝合金磨砂氧化后的哑光黑质感，接线端口的金属接插件做了镀铬金属材质调整，风扇格栅做了金属网的纹理材质映射，通过场景布光突出壳体鳍片的层次感与端口的结构细节，整体装配过程做了全局干涉检查，确保所有零件装配后无结构冲突，可直接用于后续的结构手板打样与开模参考，完整还原了小功率车载逆变器的外部结构与内部安装逻辑，兼顾散热性能、装配便利性与外观工业设计的协调性。
